直列四缸内燃机核心传动结构展示

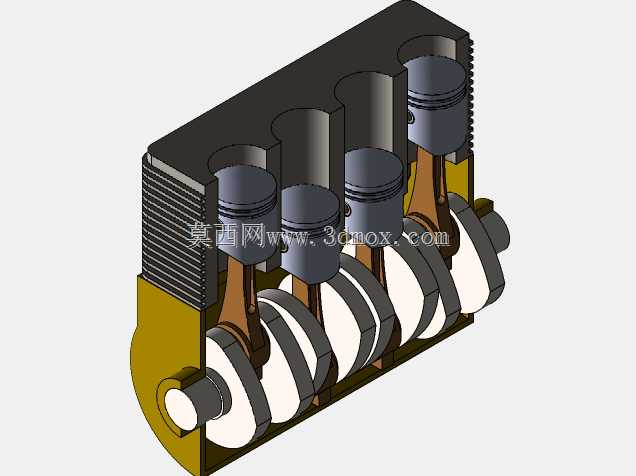

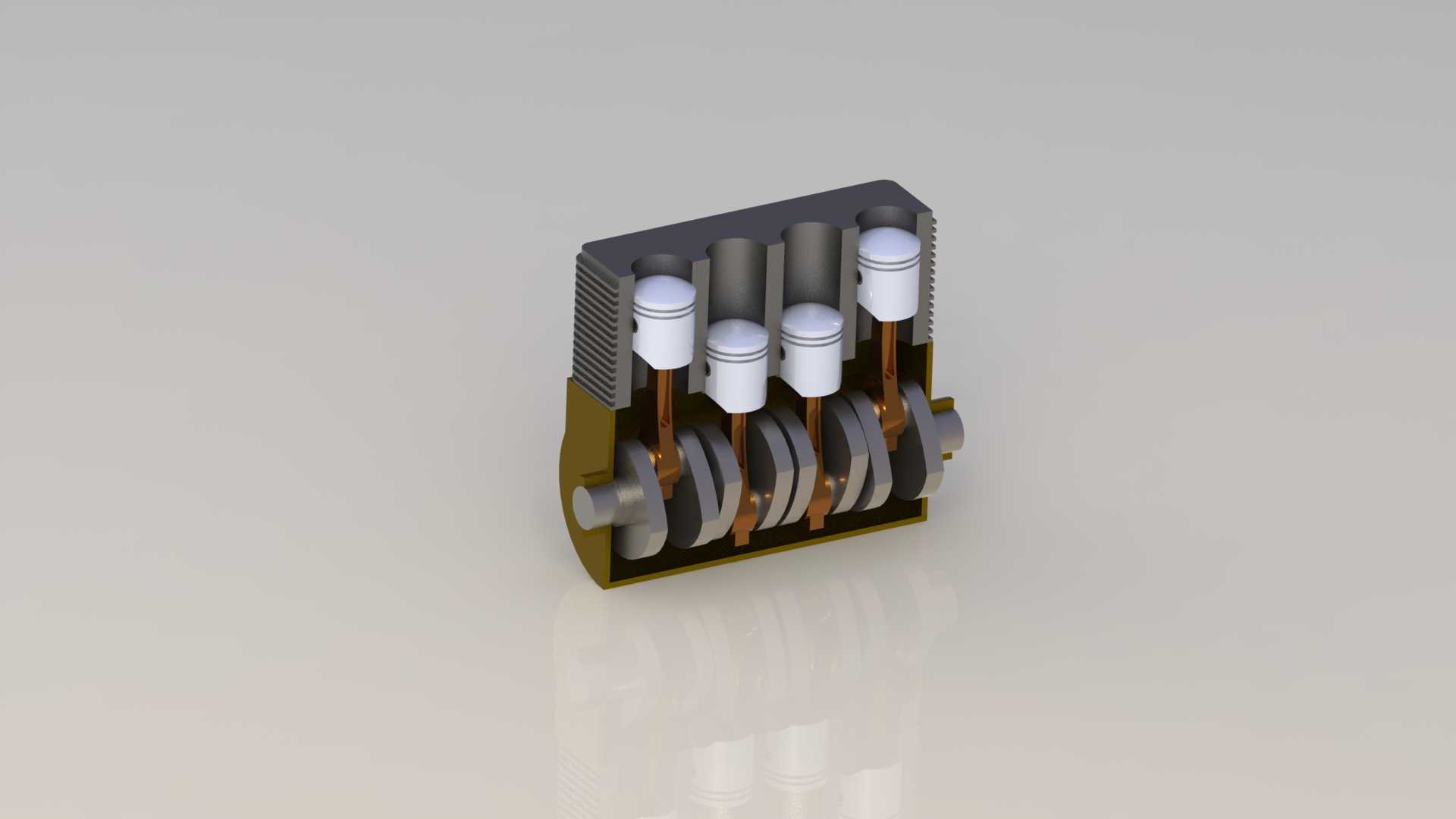

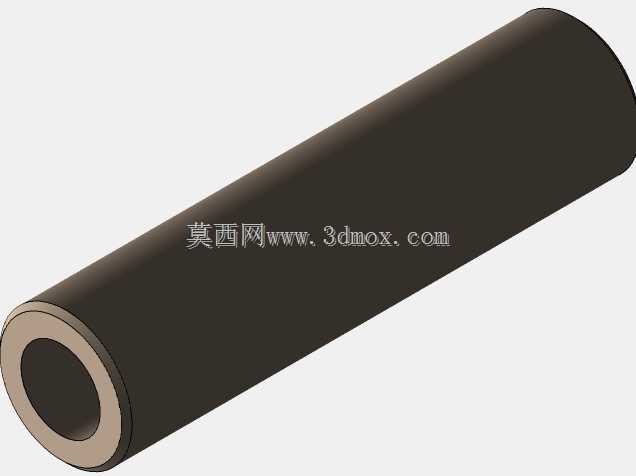

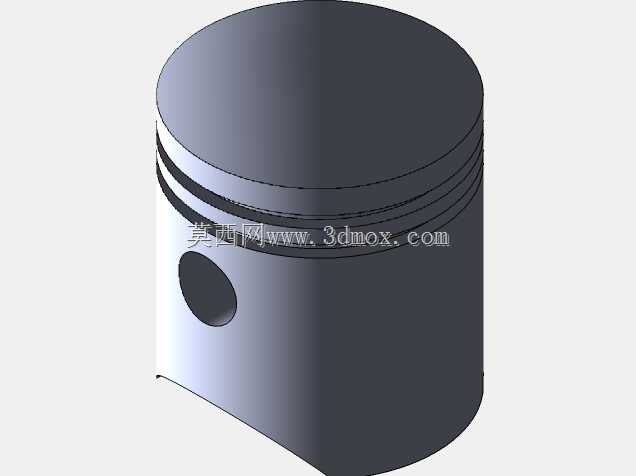

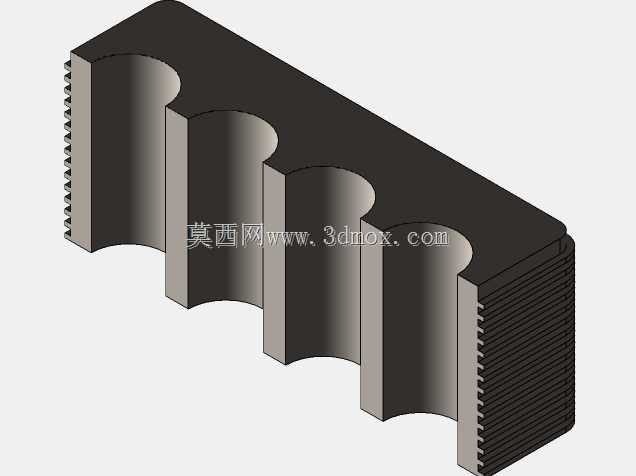

　　这套直列四缸动力核心结构，是往复式内燃机最核心的做功传递单元，广泛适配小排量乘用车、小型通用动力机组、轻型工程机械的动力源配置，日常接触的家用燃油轿车、小型固定式发电机组、园林作业机械里的四冲程动力单元，核心做功传递逻辑都和这套结构完全同源。从结构设计逻辑来看，这套模型完整还原了量产机型的核心传动链路：四个气缸沿缸体轴向等距直列排布，每个气缸腔内配套独立活塞组件，活塞通过活塞销与对应连杆小头铰接，连杆大头则抱合在曲轴的对应连杆轴颈上，相邻气缸的连杆轴颈保持180度的相位差，匹配四冲程发动机的做功顺序，保证曲轴运转过程中动力输出的平顺性，避免出现过大的往复惯性力冲击。从实际功能实现来看，这套结构承担着内燃机最核心的能量转换职责：

　　混合气在气缸燃烧室内爆燃产生的高压推力，会直接作用在活塞顶面，推动活塞沿气缸内壁做上下往复直线运动，再通过连杆的摆角转换，把直线往复动作转化为曲轴的连续旋转运动，最终把燃油燃烧释放的热能转化为可对外输出的旋转机械能，配套的飞轮端可以连接变速箱、发电机转子、作业机具输入端等负载，实现动力的对外传递。在设计细节的考量上，这套结构的尺寸边界完全遵循量产机型的通用适配逻辑：缸体部分的气缸中心距保持统一的等距设计，既保证了气缸壁有足够的结构强度承受燃烧高压，也能控制整个动力单元的横向总宽度，适配前置前驱车型的机舱横向布置空间；活塞的行程与缸径的比值取在通用量产机型的常用区间，兼顾低转速扭矩输出与高转速的运转平顺性；

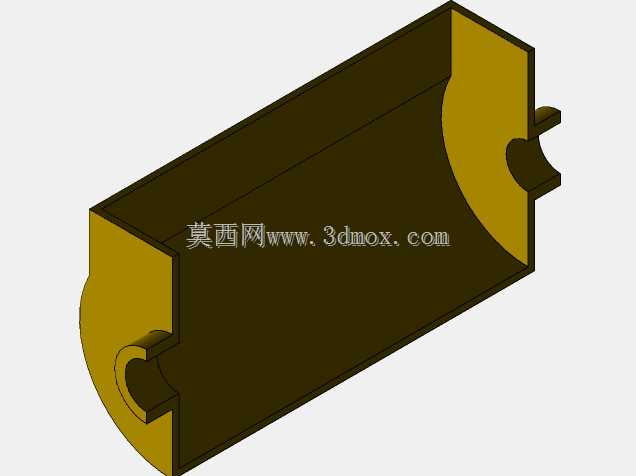

　　曲轴的主轴颈与连杆轴颈的重叠量设计，也符合常规铸钢曲轴的强度要求，能够承受做功冲程的冲击载荷，同时平衡块的布局位置刚好抵消活塞连杆组往复运动产生的一阶惯性力，减少整机运转过程中的振动传递。从安装适配的角度来看，这套核心结构的外部安装边界也预留了通用接口：缸体顶部的平面可以匹配气缸盖、气门组件、喷油或点火系统的安装，缸体下部的曲轴两端分别预留了前端轮系安装位与后端飞轮连接法兰，前端可以驱动水泵、机油泵、配气机构等附属组件，后端则对接动力输出端的传动部件，缸体侧面预留的油道、水道接口位置也和常规水冷机型的布局一致，能够满足润滑、冷却系统的装配需求。在建模还原的过程中，这套结构完整呈现了各部件的运动配合关系：

　　活塞与气缸壁之间保留了合理的配合间隙，模拟实际量产机型里活塞环的密封空间，避免运动过程中出现卡滞；连杆大头与曲轴连杆轴颈的配合位置预留了轴瓦安装空间，还原实际装配里的滑动摩擦副结构；曲轴的主轴颈位置对应缸体主轴承座的安装位，保证曲轴旋转过程中的支撑刚度，避免高速运转下出现挠曲变形。这套结构的设计逻辑经过了数十年的量产验证，直列四缸的布局相比三缸机型有更好的运转平顺性，相比V6、直列六缸机型有更小的体积、更简单的结构与更低的制造成本，是目前民用动力领域应用最广泛的内燃机核心结构形式，建模过程中对各部件配合关系的还原，也能直观展示往复式内燃机的动力传递原理，帮助结构设计从业者理解动力核心的布局逻辑，在做配套传动系统设计、机舱布局适配、附属部件安装位规划的时候，能够更精准的把控尺寸边界与运动干涉风险。
