潘多拉风格串珠首饰3D打印设计方案

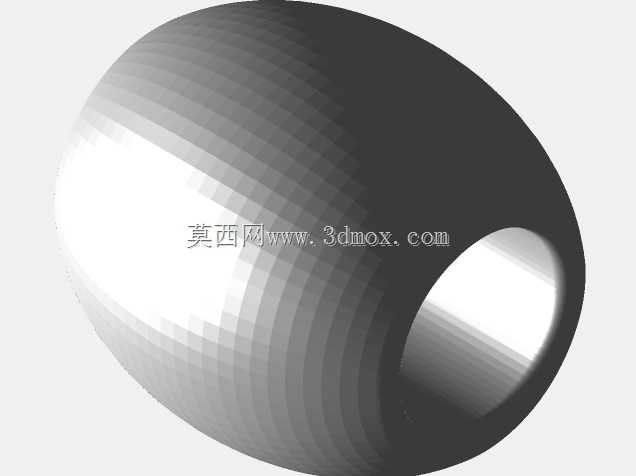

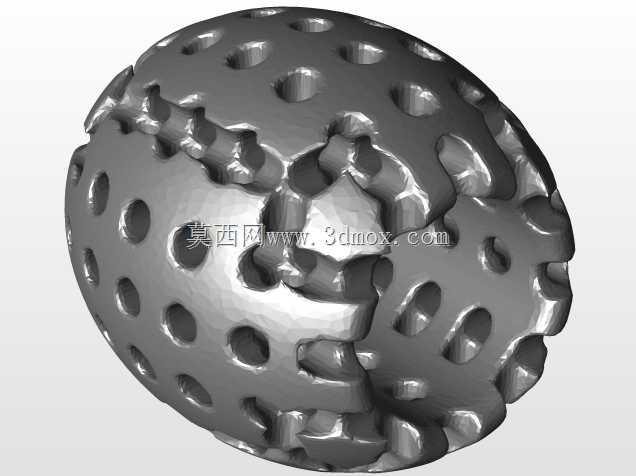

　　这类串珠饰品的三维建模，核心要适配光固化3D打印的成型工艺特性，首先要考虑的是串接孔的同轴度与内壁粗糙度，毕竟最终成品要穿入手链绳带，孔位如果出现偏移或者层纹明显，会直接影响穿配的顺畅度，甚至出现绳带磨损断裂的问题。建模时会先确定单颗珠体的基础轮廓，常规款的桶形珠两端做圆弧过渡，既避免佩戴时硌手，也能减少打印过程中支撑接触的面积，降低后期打磨的工作量。

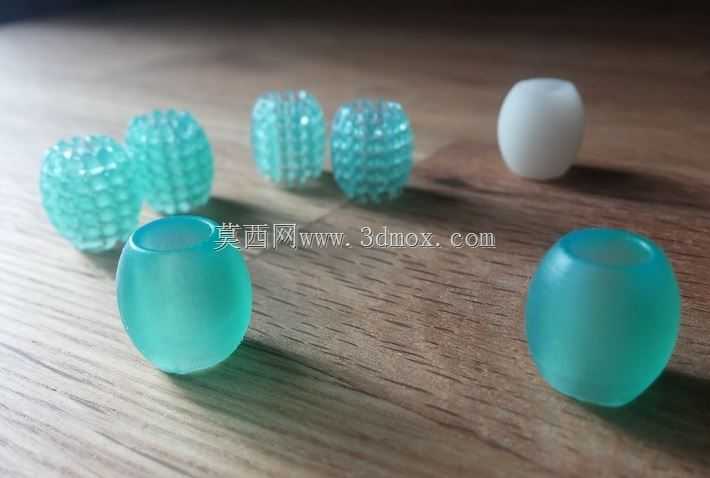

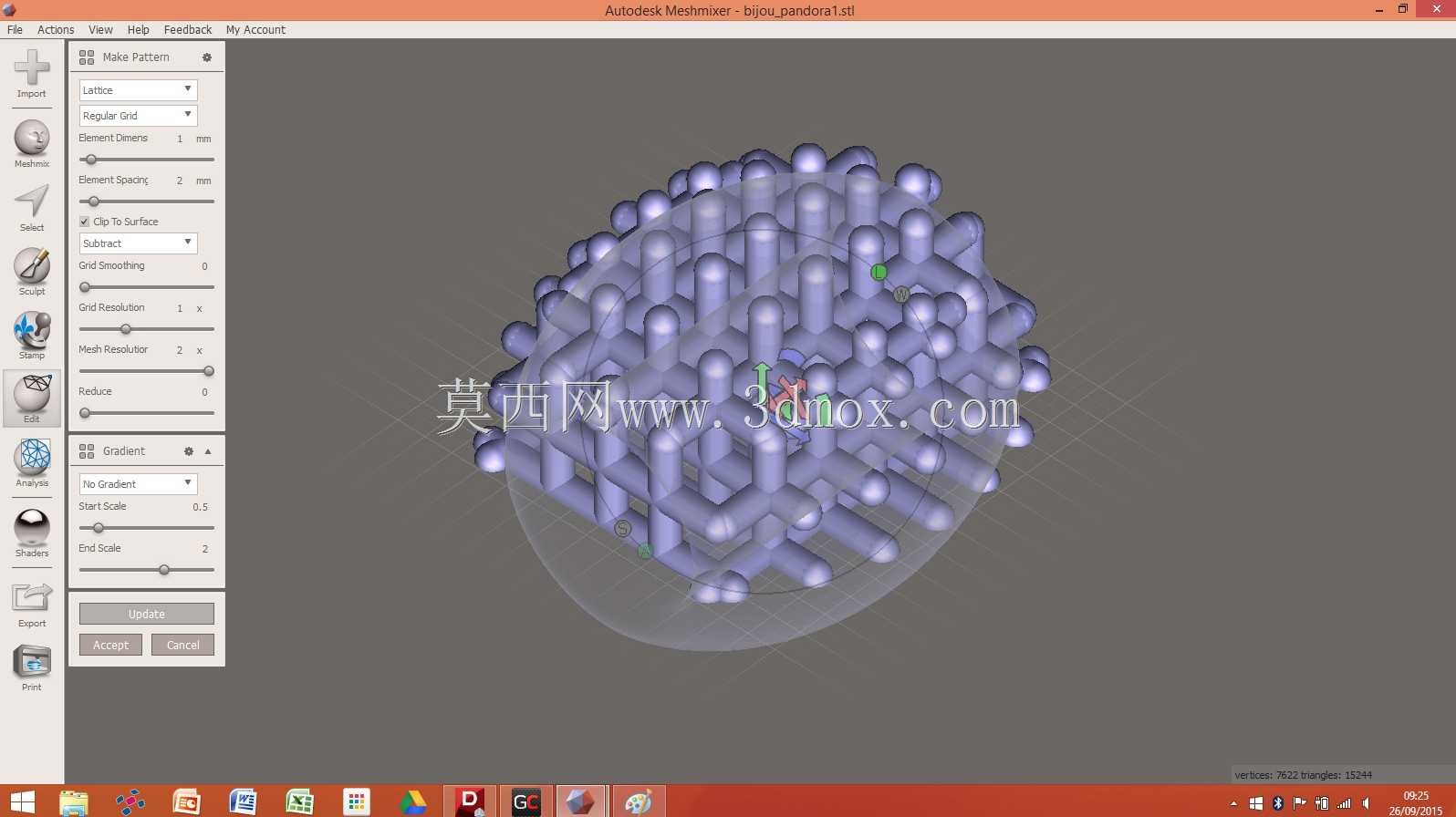

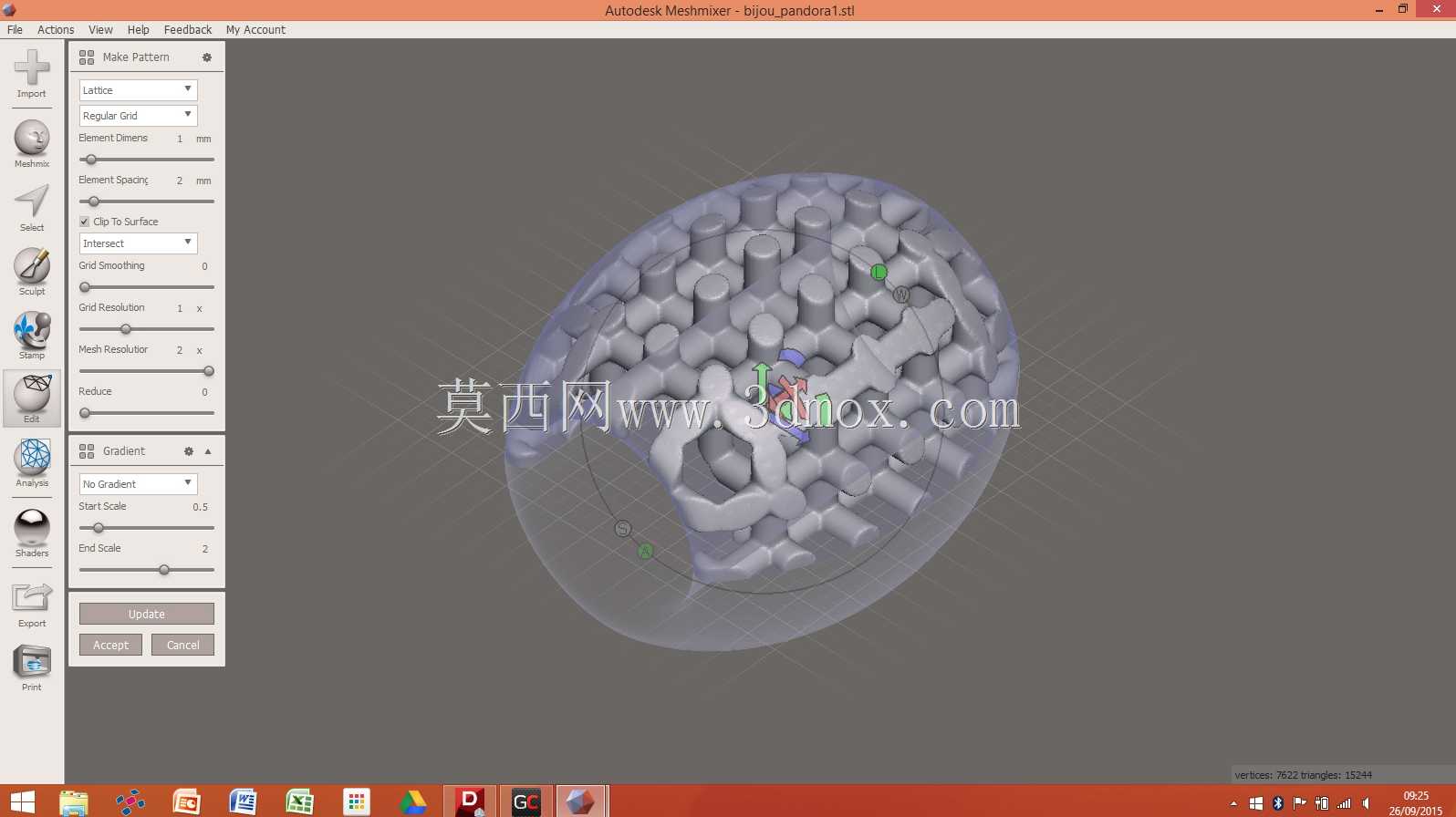

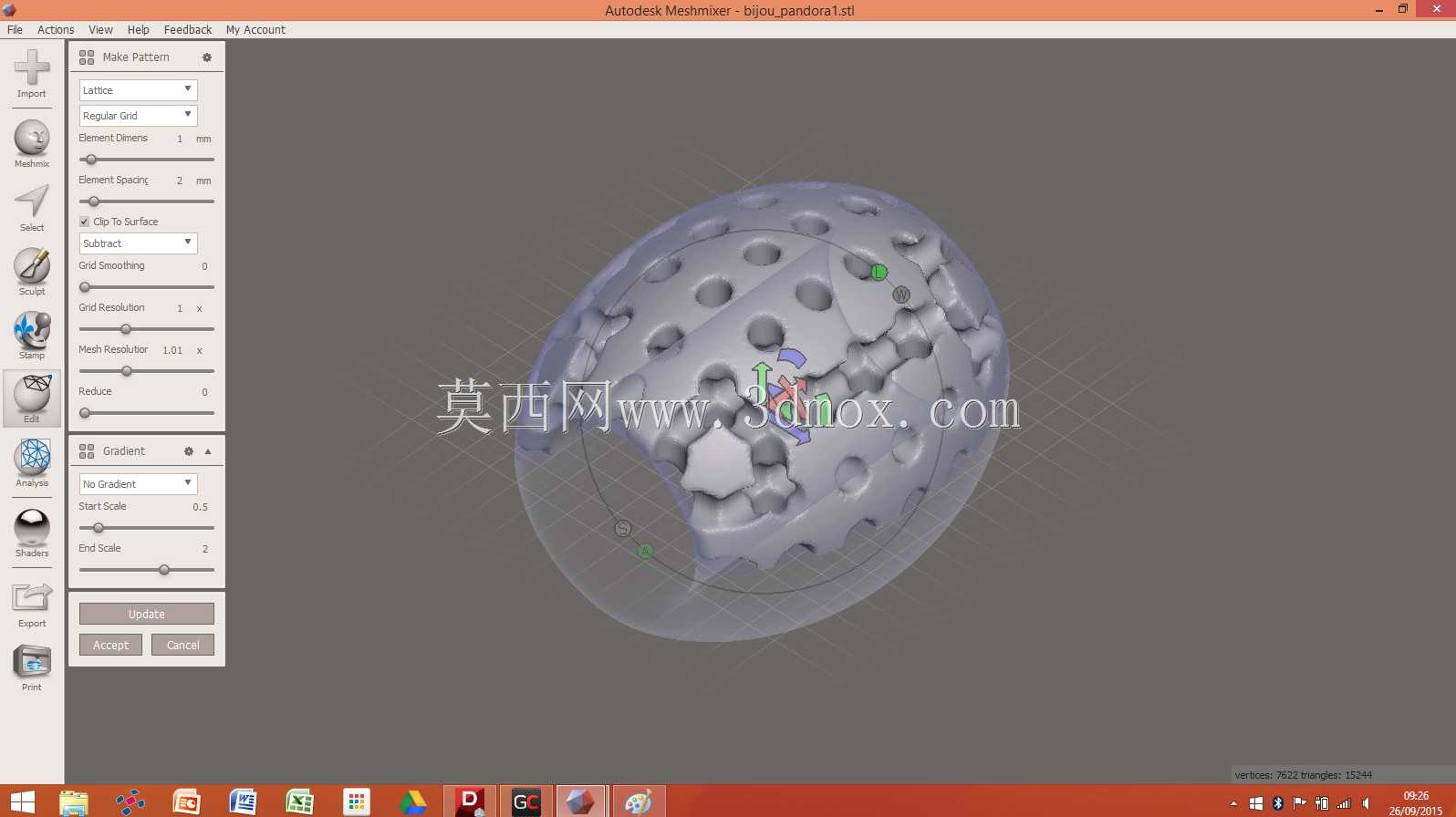

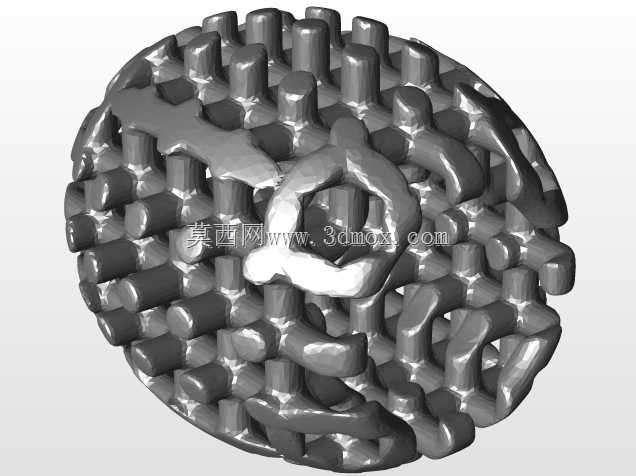

　　从应用场景来看，这类打印珠主要面向个性化首饰定制领域，既可以做批量的基础款素珠，也可以在表面做纹理、镶嵌位的细节设计，适配不同风格的手链、项链搭配需求。设计时会特意区分不同质感的珠体结构，比如带格纹纹理的款，纹理深度控制在0.3mm以内，既保证视觉上的肌理感，又不会因为纹路过深藏污纳垢，同时也避免打印时纹路位置出现树脂残留固化不全的问题；半透质感的素珠款，壁厚控制在1.2mm-1.5mm之间，这个厚度既能保证打印时的结构强度，不会在脱模、后固化过程中出现开裂，也能让半透树脂呈现出温润的透光效果，接近天然玉石或者磨砂玻璃的质感。

　　尺寸边界上，常规串珠的外径控制在8mm-12mm区间，轴向长度在9mm-14mm，中心串孔的直径统一为2.2mm，这个尺寸可以适配市面上绝大多数的潘多拉风格手链绳、皮绳以及金属链，不需要用户后期二次扩孔。建模时所有的棱边都做R0.2以上的圆角处理，一方面是避免打印时尖锐位置出现应力集中导致的翘边，另一方面佩戴时不会勾挂衣物，接触皮肤的触感也更顺滑。

　　设计过程中还要考虑打印的摆放角度，所有珠体都会采用轴向45度倾斜摆放的支撑逻辑，所以建模时会特意把表面的大弧面调整到无支撑接触的区域，减少支撑痕迹对外观面的影响。对于带表面凹凸纹理的款式，会把纹理的凸起高度做0.1mm的工艺补偿，因为光固化打印后打磨抛光会去掉表层0.05-0.08mm的厚度，提前做补偿就能保证最终成品的纹理清晰度不会因为后处理打折扣。

　　不同款式的珠体在结构上也做了适配调整，比如需要后期镶嵌仿宝石碎钻的款式，会在珠体表面预留标准的镶石位，槽位的深度和直径严格对应常用的水钻、锆石尺寸，槽底做轻微的内凹弧度，保证点胶镶嵌时胶水可以均匀附着，不会出现宝石脱落的问题。素面款的珠体内壁会做0.1mm的轻微拔模斜度，虽然光固化打印的脱模斜度要求不高，但微小的斜度能大幅降低脱模时内壁被拉花的概率，减少后期内壁打磨的工序。

　　从实际生产的角度，这类模型的壁厚均匀性是重点控制项，整个珠体的壁厚差不能超过0.3mm，否则打印固化时会因为不同位置的固化收缩率不一致，出现珠体变形、孔位偏心的问题。两端的孔口位置会做0.3mm的倒角，既可以去除孔口的毛刺，也能避免绳带长期摩擦孔口出现起毛的情况。针对不同的打印材料，建模时也预留了对应的尺寸收缩补偿量，比如用刚性树脂打印时补偿0.2%的收缩率，用柔性树脂打印时补偿0.5%的收缩率，保证最终打印出来的成品尺寸误差控制在0.1mm以内，完全满足首饰装配的精度要求。

　　这类打印珠的设计不需要复杂的装配结构，单颗就是独立的功能单元，既可以单独作为吊坠使用，也可以多颗组合串接成完整的首饰，建模时会保证每款珠体的端面平整度，多颗串接时端面可以完全贴合，不会出现歪斜、缝隙不均的情况。表面的质感表现也通过结构设计做了区分，磨砂质感的款表面会做均匀的微凸点阵结构，点阵的直径0.08mm，间距0.15mm，打印后不需要额外喷砂就能呈现均匀的磨砂效果；亮面款的表面则做连续的顺滑曲面处理，减少曲面的面片数量，保证曲面的G2连续，抛光后可以达到高透的亮面效果。
