复合白色塑料安装连接型材结构

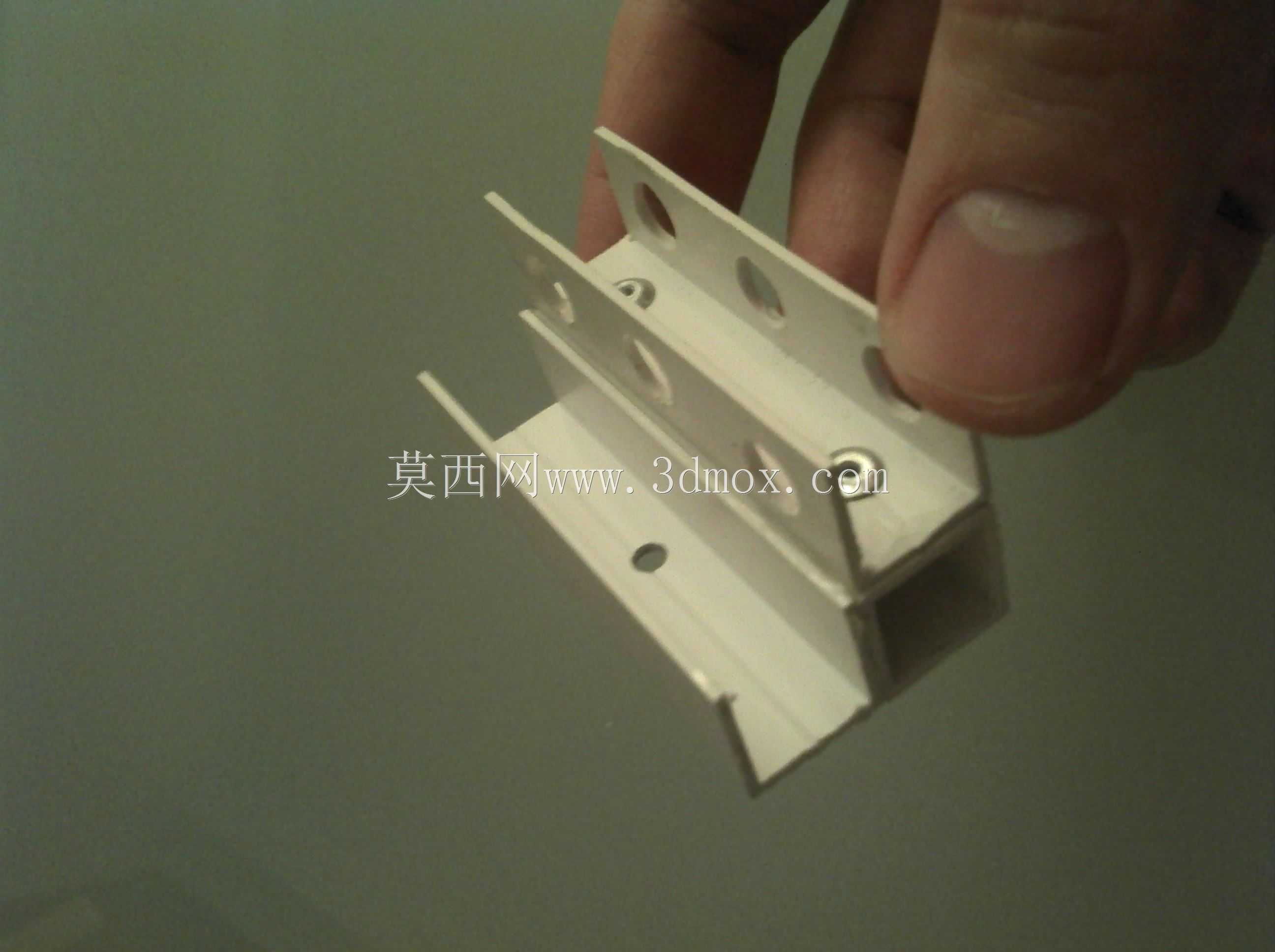

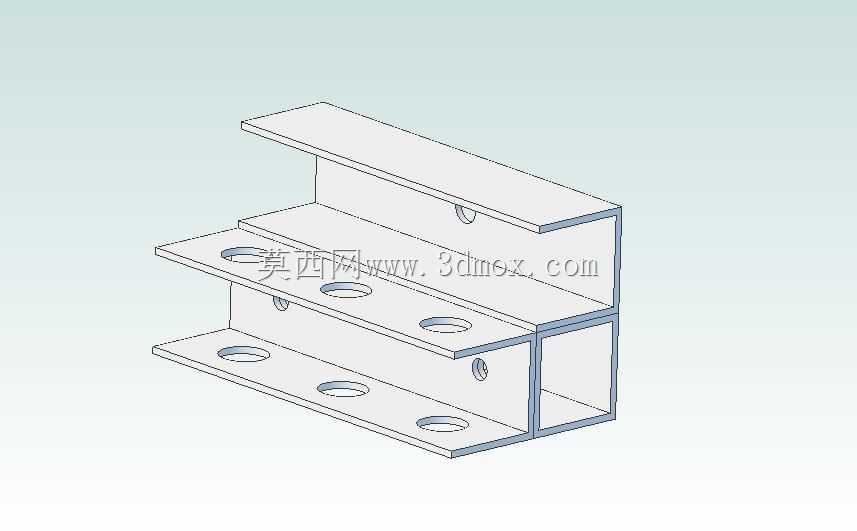

　　这类白色复合塑料型材，在轻量化装配场景里的适配性很强，不像金属型材那样需要做表面防锈处理，自重也能压到同规格铝合金型材的三分之一左右，在对载荷要求不高但对安装便捷性、绝缘性有要求的工位上用得很多。从结构上看，型材本体采用多腔体的截面设计，不是实心的块体结构，几个平行的翼缘板上预留了规则的安装孔位，孔位的间距是按照通用的安装模数做的排布，不用现场二次打孔就能直接和配套的紧固件配合，翼缘板之间的卡槽是用来嵌装面板或者其他辅件的，卡槽的内边做了微小的倒扣角度，嵌进去的部件不会因为日常的振动松脱出来。

　　设计的时候首先考虑的是安装边界的适配，型材的总宽度控制在常规手指可拿捏操作的尺寸范围内，现场安装的时候不需要借助大型夹持工具，单人就能完成对位和固定，型材的壁厚做了均匀化处理，所有转角位置都留了工艺圆角，既避免了注塑生产的时候出现应力集中导致的缩痕、开裂问题，也能在安装的时候避免锐边划伤操作人员。安装孔的位置没有做在腔体的薄壁正上方，而是对应了内部的加强筋位置，拧紧紧固件的时候不会因为局部受力过大导致翼缘板变形，孔的直径是按照常用的自攻螺丝、抽芯铆钉的尺寸做的匹配，不用额外扩孔或者攻丝就能直接装配。

　　实际使用场景里，这类型材常用来做小型设备的内部安装导轨、电控柜内的走线支架、轻型隔断的连接骨架，还有3D打印实训课程里的装配练习件，因为材质是复合塑料，本身有一定的自润滑性，和滑动部件配合的时候不需要额外加润滑脂，也不会像金属型材那样在潮湿环境下出现锈迹污染周边部件。型材的端面没有做封闭设计，多根型材对接的时候可以直接插入配套的连接角件，不用切割端面的加强结构，对接后的整体平整度能控制在毫米级以内，满足普通轻型装配的精度要求。

　　从结构受力的角度看，几个垂直分布的翼缘板相当于加强筋的作用，在承受垂直于安装面的载荷时，力会顺着翼缘板分散到整个腔体结构上，不会出现局部断裂的情况，侧向受力的时候，腔体的中空结构能吸收一部分形变能量，比同等重量的实心塑料件抗冲击性能更好。设计的时候特意把卡槽的开口尺寸做了公差优化，和常用的1mm、2mm厚度的板材配合时，既能保证插装的时候有足够的摩擦力，又不会因为过盈量太大导致装配困难，翼缘板的外边缘做了微小的倒角处理，插装板材的时候能起到导向作用，不用反复对位就能顺利卡入。

　　这类型材的安装固定方式很灵活，既可以通过预留的孔位用螺丝固定在基座上，也可以用专用的塑料卡扣卡在其他型材的卡槽里，不需要破坏型材本身的结构就能完成固定，后期需要调整位置的时候，拆卸也很方便，不会在型材上留下不可逆的损伤。和传统的金属型材比，它的绝缘特性让它在靠近电控元件的位置使用时，不需要额外加绝缘垫片，能减少装配的零件数量，降低整体的装配成本，同时塑料材质的减震效果也更好，设备运行产生的微小振动传递到型材上的时候，会被材质本身吸收一部分，不会产生共振异响。在实训教学场景里，这类结构简单、装配逻辑清晰的型材件，能让初学者快速理解型材类零件的设计思路，掌握安装孔位排布、腔体加强结构设计、卡槽公差配合的相关知识点，不需要复杂的加工工艺就能直观展示结构设计的实际作用。
