塑料直角连接固定角件结构设计

　　日常做轻量化结构装配时，这类L型塑料角件的使用场景非常广泛，从家用DIY置物架的边角加固，到小型3D打印设备的外框架拼接，再到轻型展示柜的层板支撑，都能见到这类结构件的身影。不同于金属角码的厚重与高成本，塑料材质的角件自重极轻，不会给装配主体带来额外的载荷负担，同时注塑成型的生产方式也让这类零件的批量生产成本控制在极低水平，适合大规模的民用轻型装配场景使用。

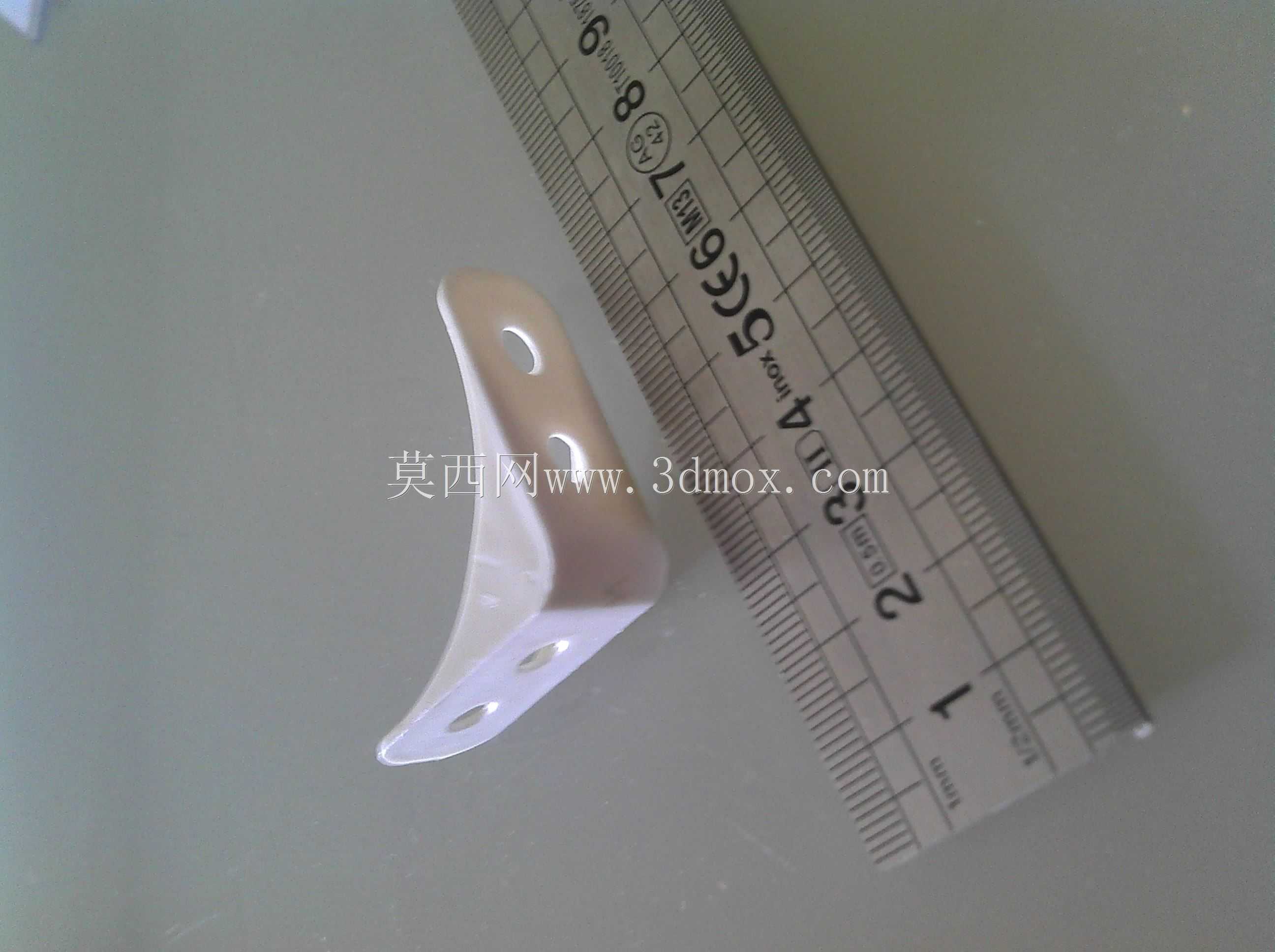

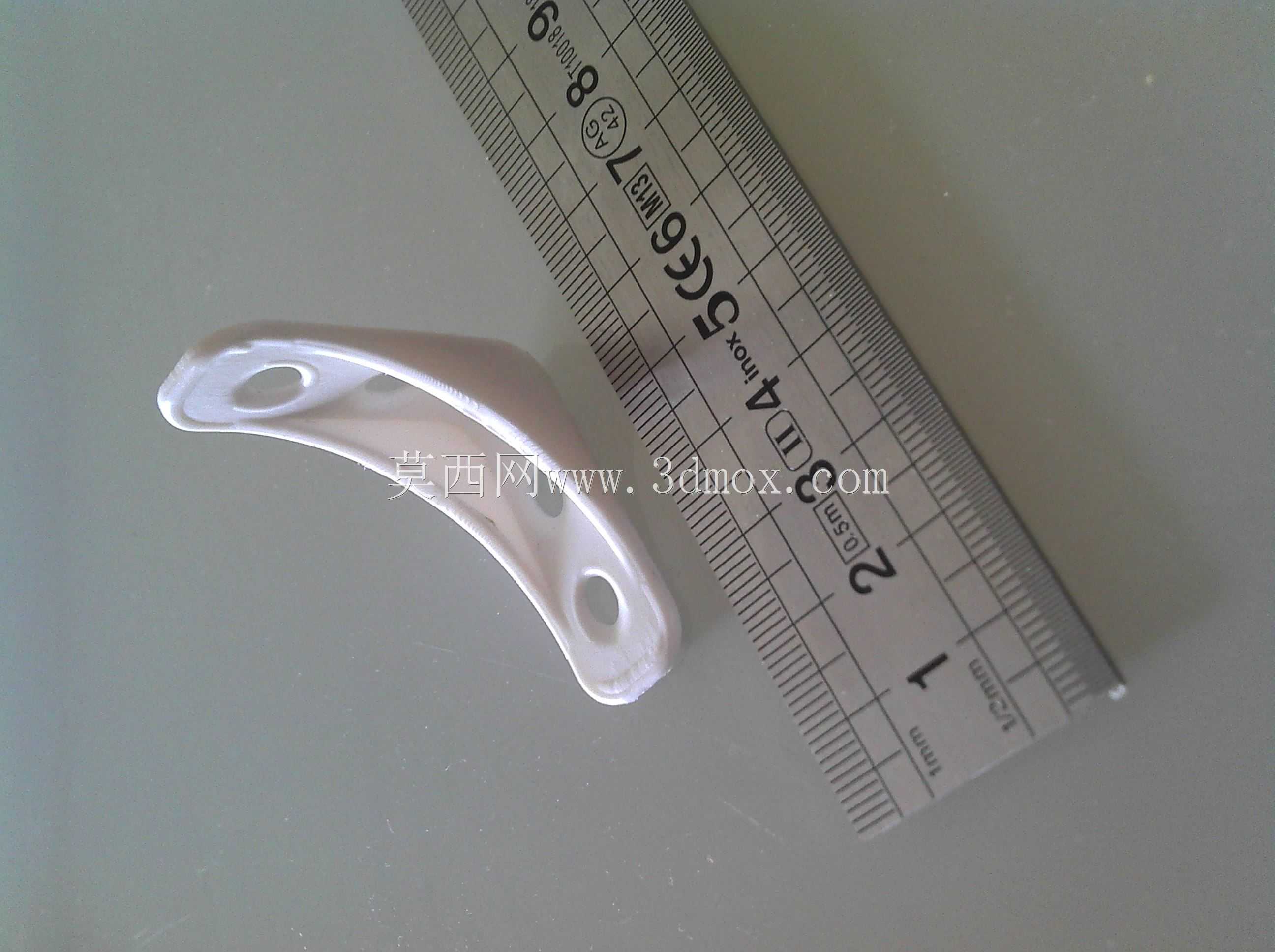

　　从功能特性来看，这款角件采用等厚L型弯折结构，两个互相垂直的安装面分别承担不同方向的载荷传递：竖直面主要承受来自水平方向的倾覆力矩，水平面则承担垂直方向的压重载荷，两个安装面的过渡位置做了圆弧加厚处理，避免直角位置的应力集中导致受力断裂，这也是塑料结构件设计时必须注意的细节——塑料本身的抗剪切强度远低于金属，应力集中位置很容易在长期载荷下出现蠕变开裂，圆弧过渡可以将拐角处的应力分散到相邻的壁面上，大幅提升零件的长期使用寿命。

　　设计这类角件的时候，首先要明确安装边界的限制：两个安装面的宽度要匹配常用的型材或者板材厚度，比如适配20mm宽度铝型材的角件，安装面宽度就不能超过型材的槽宽，否则会出现安装干涉。这款角件的安装孔位做了沉头设计，安装后螺丝头可以完全埋入零件表面，不会突出刮碰其他物件，孔位的排布也做了错位处理，竖直面的两个安装孔和水平面的两个安装孔不在同一条受力线上，避免螺丝安装时出现位置干涉，同时也让受力点分布更均匀，不会因为所有孔位集中在一条线上导致壁面受力断裂。

　　实际选型使用时，要注意这类塑料角件的载荷上限，它并不适合重型设备的机架加固，仅适合载荷在几公斤范围内的轻型结构连接，比如小型桌面设备的外壳固定、亚克力展示盒的边角拼接、家用简易书架的层板支撑这类场景。如果是需要承受较大冲击或者重载的场景，还是需要选用金属材质的角码，但在轻量化、低载荷、需要绝缘或者防腐蚀的场景下，塑料角件的优势是金属件无法替代的——它不会生锈，不会和木质、亚克力板材发生电化学腐蚀，自身重量轻，甚至可以根据装配需求直接用3D打印快速制作适配特殊尺寸的变体，不需要开模就能快速获得适配的零件。

　　从结构细节来看，这款角件的竖直面做了轻微的拔模斜度，方便注塑生产时脱模，两个安装面的背面都做了均匀的壁厚控制，避免注塑时出现缩痕影响外观和结构强度，所有的棱边都做了小圆角处理，没有尖锐的毛刺，安装时不会划伤操作人员或者装配的板材表面。安装孔的直径适配常用的自攻螺丝或者机丝螺丝，不需要额外攻丝，直接用电动螺丝刀就可以快速完成装配，大幅提升现场安装的效率。

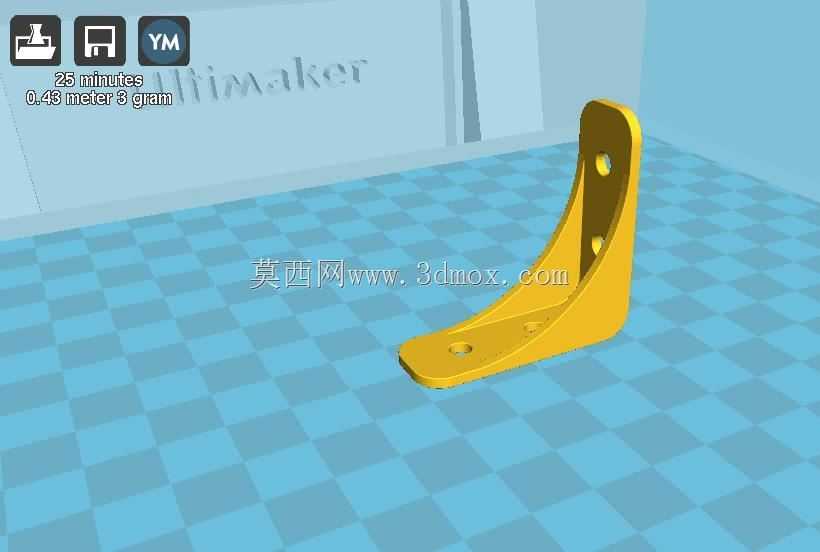

　　很多新手在设计这类连接角件的时候，容易犯的错误是把壁厚做的不均匀，或者拐角位置没有做加强处理，导致零件受力后很快从拐角处断裂，还有的会把孔位设计的距离边缘太近，安装时螺丝的胀力直接把壁面撑裂。这款角件的孔位距离边缘的距离都保持在孔径2倍以上，足够承受螺丝锁紧时的胀力，同时两个安装面的外侧边缘也做了轻微的加厚，避免边缘位置因为壁厚太薄出现破损。在做3D打印制作这类零件的时候，只需要按照常规的PLA或者PETG打印参数设置，不需要额外添加支撑，因为两个安装面都是平直结构，摆放时可以直接将其中一个面贴在打印平台上，就能一次性打印完成，打印完成后只需要简单去除孔位的少量支撑残留就可以直接使用，非常适合快速制作原型或者小批量定制使用。
