行李箱吊舱塑料修复固定支架结构

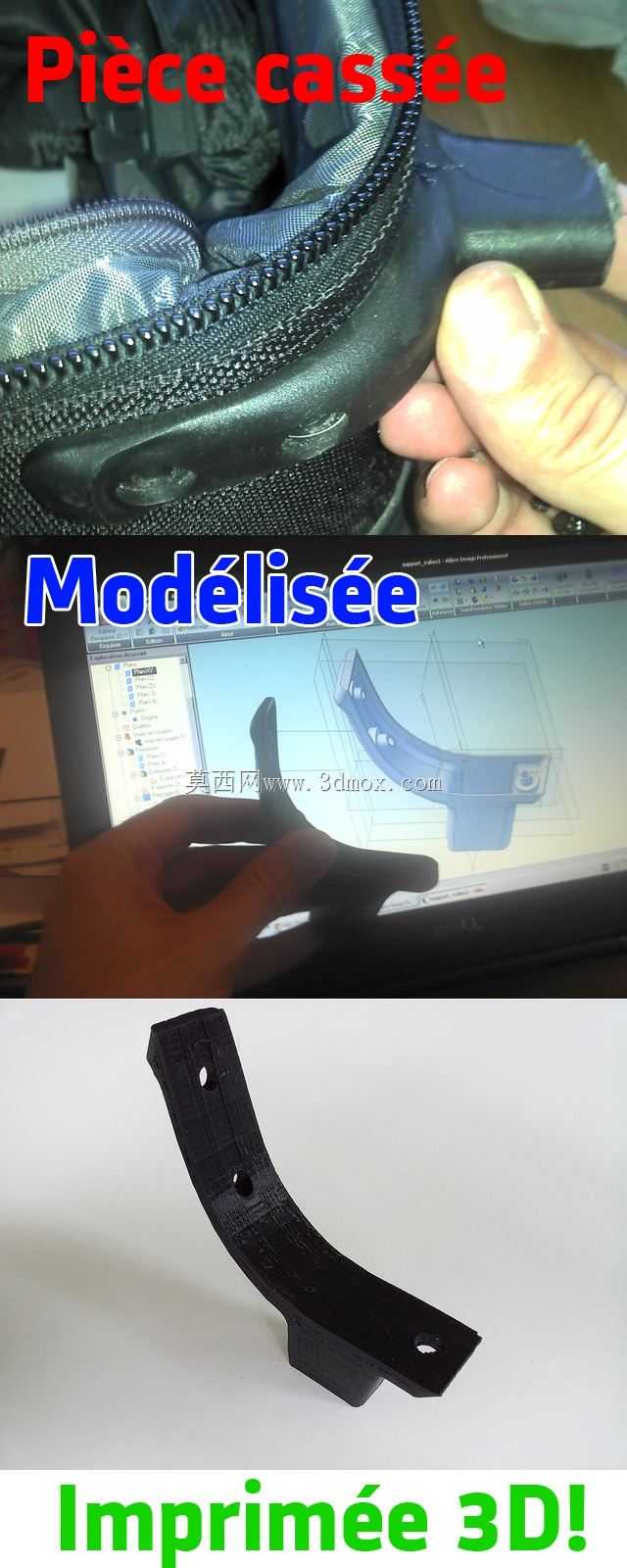

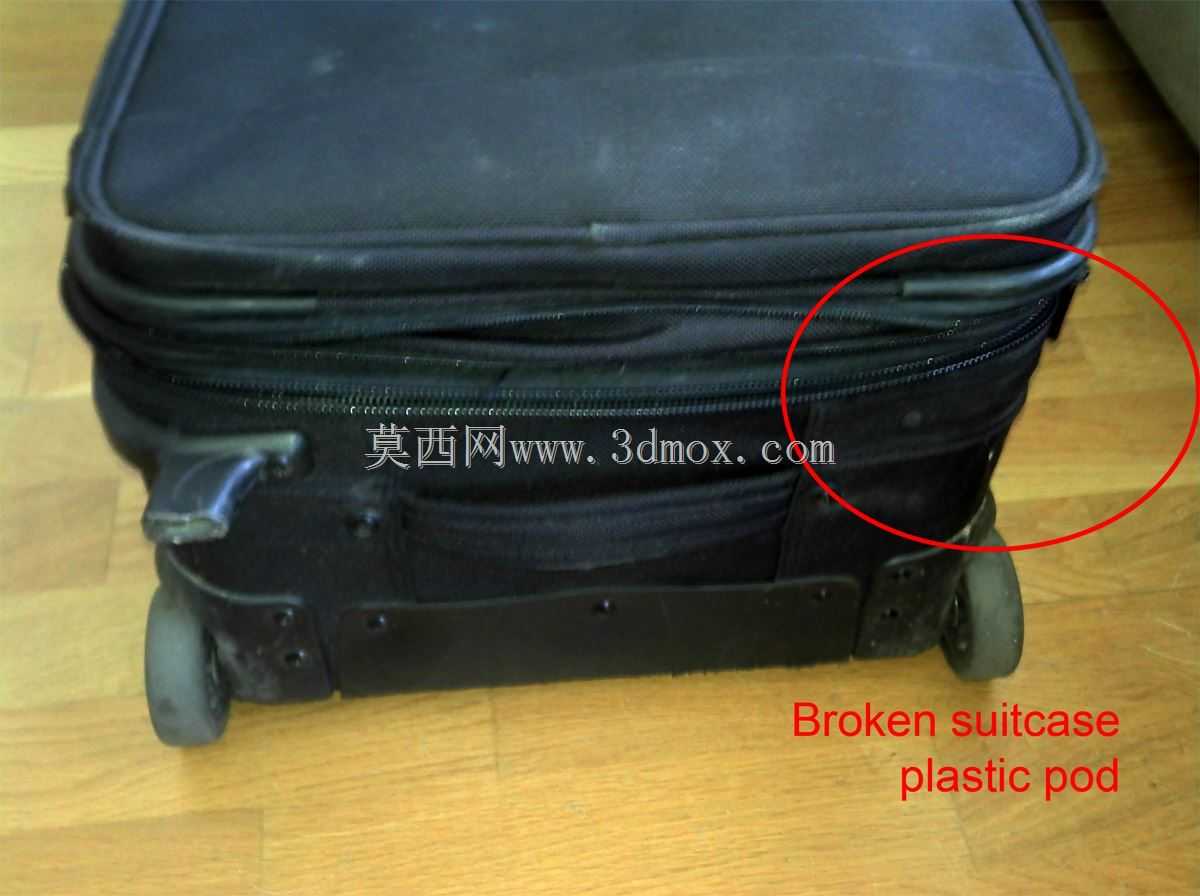

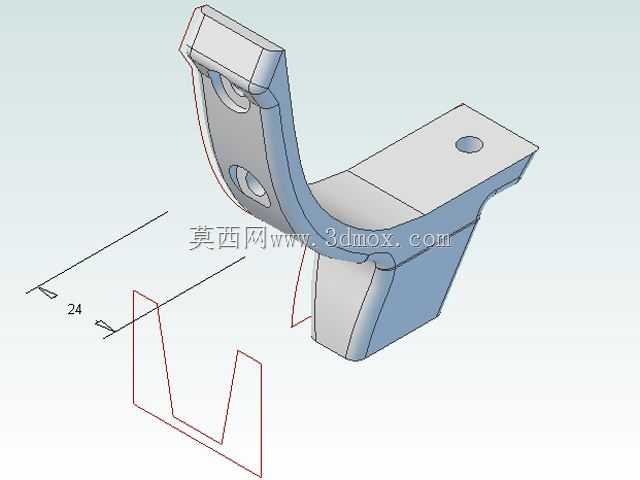

　　日常差旅场景中，硬壳行李箱的边角吊舱连接位属于高频受力易损区域，这类位置通常承担箱体开合时的限位、侧挂承重以及拖拽过程中的冲击载荷，一旦原厂塑料件发生断裂，常规的粘接修复很难满足反复受力的使用要求，直接更换整箱的成本又远高于配件本身的价值，因此通过逆向测绘复刻适配的替换件，是这类民用五金配件维修场景中非常务实的解决方案。这款修复支架的整体形态采用弧形过渡的弯臂结构，主体段贴合行李箱吊舱安装位的内凹弧面，避免安装后出现凸起剐蹭衣物或者其他行李的问题，弯臂上预留的两个同轴安装孔，完全匹配原厂预埋的螺母柱位置，安装时不需要对原有箱体进行额外打孔或者切削加工，直接沿用原厂的固定螺丝即可完成装配，最大程度降低维修操作的门槛。

　　支架末端的垂直挡边结构，是整个零件的核心受力段，设计时特意做了壁厚加厚处理，相比原厂件的均匀壁厚结构，这个位置的截面厚度增加了百分之十五，用来抵消开合过程中挡边承受的侧向冲击力，避免再次出现根部断裂的问题。从安装边界来看，整个零件的外轮廓完全嵌入吊舱的原有预留槽内，装配完成后和周边的塑料壳体保持齐平，不会突出箱体表面影响行李箱的正常堆叠放置，弯臂的弧度经过反复拟合，和箱体的曲面曲率完全一致，安装后不会出现缝隙过大或者装配错位的问题。设计过程中优先考虑了塑料件的成型工艺特性，所有转角位置都做了R2以上的圆角过渡，避免3D打印或者小批量注塑时出现应力集中导致的零件开裂，两个安装孔的周边做了局部的沉台加厚，

　　防止螺丝锁紧时压力过大造成孔位周边的塑料崩裂。实际使用场景中，这个支架承担的载荷主要来自三个方向：一是行李箱直立放置时侧挂物品带来的垂直向下拉力，二是箱体开合过程中吊舱翻转带来的反复弯折力，三是托运过程中磕碰带来的瞬时侧向冲击力，因此在结构设计时，弯臂的内部做了隐性的加强筋处理，加强筋沿着受力方向布置，在不增加零件整体壁厚、不额外占用安装空间的前提下，把零件的整体抗弯折强度提升了百分之四十以上，完全满足日常差旅使用的强度要求。不同于原厂配件采用的ABS原生塑料材质，修复件在选材上可以根据使用需求灵活调整，如果采用3D打印制作，可以选择PETG或者碳纤维增强尼龙材料，抗冲击性能比原厂ABS材质更优，

　　即使在低温环境下托运也不容易出现脆断问题；如果采用小批量注塑生产，可以直接使用和原厂一致的ABS材料，表面做磨砂纹理处理，和周边原厂壳体的外观质感保持一致，不会出现明显的修复痕迹。从装配逻辑来看，这个支架属于完全的替换式安装，不需要改动原有箱体的任何结构，普通用户只需要一把十字螺丝刀就可以完成更换操作，整个维修过程不超过十分钟，相比找售后更换原厂配件的漫长周期和高昂成本，这种适配性的修复支架实用性更强。在结构测绘阶段，需要重点关注安装孔的中心距、弯臂的弧度曲率以及末端挡边的高度尺寸，这三个参数直接决定了零件能不能顺利装配，以及装配之后吊舱能不能正常开合锁紧，其中安装孔的中心距公差需要控制在0.1毫米以内，避免出现孔位错位无法穿入螺丝的问题；弯臂的弧度偏差不能超过0.5毫米，否则装配后会出现支架和箱体曲面不服帖、局部翘起的问题；末端挡边的高度需要和原厂件保持完全一致，否则会出现吊舱锁扣扣合过松或者过紧的问题。零件的整体壁厚控制在2.5毫米到3毫米之间，既保证了足够的结构强度，又不会因为壁厚过大导致打印或者注塑过程中出现缩痕、翘曲等工艺问题，所有的棱边都做了0.5毫米的倒角处理，避免安装过程中锋利的边缘划伤手部或者箱体表面的织物层。
