无电池倒车灯用塑料传动齿轮结构设计

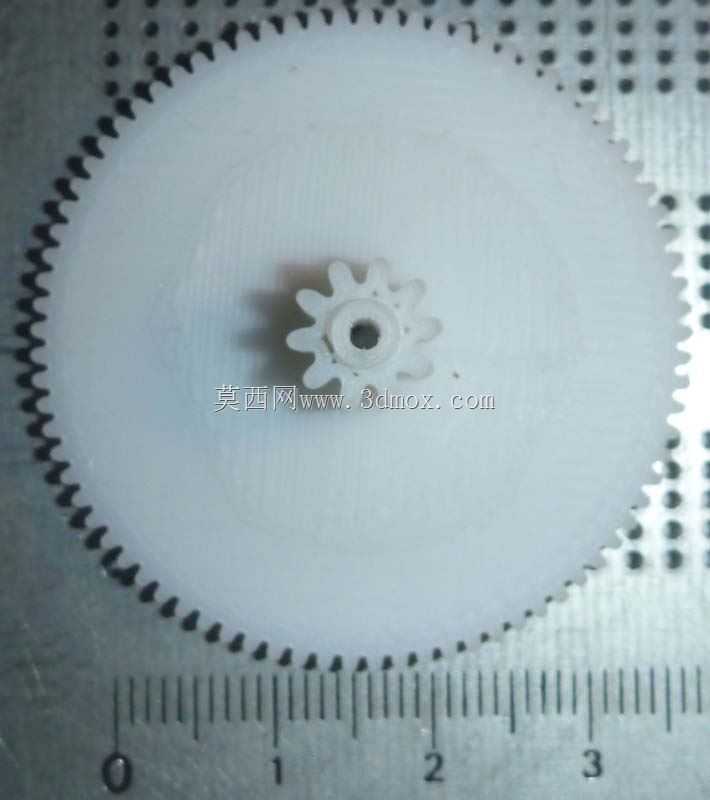

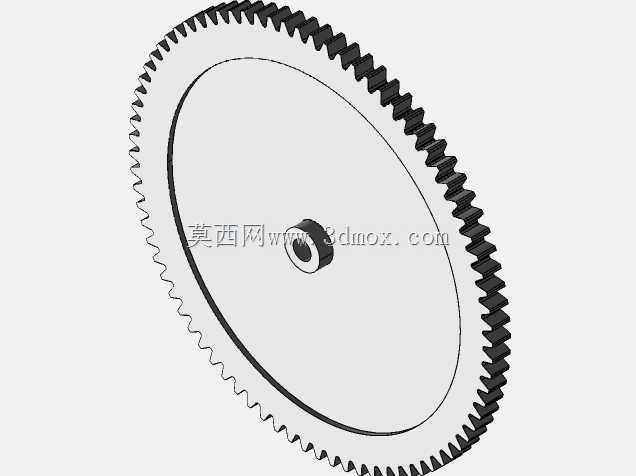

　　这款齿轮组件应用于车载无电池倒车灯的内部传动链路，核心作用是在车辆挂入倒挡触发倒车灯机械触发结构时，通过大小齿轮的啮合传动，将外部拨杆的小角度摆动转化为发电模块转子的高速旋转，为倒车灯提供工作电能，完全替代传统电池供电结构，规避车载低温、震动环境下电池漏液、寿命不足的痛点。从结构设计逻辑来看，组件采用同轴双联齿轮布局，大齿圈为细径渐开线直齿，小齿轮为同模数粗齿结构，大小齿圈一体成型，材质选用白色ABS工程塑料，兼顾注塑成型的尺寸精度与传动过程中的耐磨性能，适配车载-40℃到85℃的工作温度区间，不会因温度骤变出现齿形形变导致的传动卡滞。从安装边界来看，大齿圈外径适配倒车灯内部腔体的径向安装空间，齿顶与腔体内壁预留0.

　　8mm的安全间隙，避免装配公差导致的齿圈刮蹭内壁；中心轴孔为通孔设计，孔径匹配倒车灯内部固定销轴的直径，轴向长度与腔体内的安装槽深度完全契合，装配后齿轮的轴向窜动量控制在0.2mm以内，不会在车辆行驶震动过程中出现轴向移位脱齿的问题。齿形参数设计上，大齿圈采用小模数渐开线齿形，齿顶高系数取1，压力角20度，啮合重合度大于1.2，保证传动过程的平稳性，不会出现传动卡顿导致的发电电压不稳；小齿轮与发电模块的输入齿轮啮合，传动比经过精准核算，拨杆摆动15度时即可带动发电转子达到额定发电转速，满足倒车灯的点亮功率要求。实际装车场景中，这类无电池倒车灯多应用于商用挂车、工程作业车辆的尾部附加倒车灯，这类车辆的尾部供电线路布线难度大，

　　传统接线式倒车灯容易出现线路拉扯断裂的问题，而依靠机械传动发电的无电池结构，仅需要连接倒挡的机械触发拨杆即可工作，不需要额外布设供电线路，大幅降低后期改装与维护的成本。设计过程中针对塑料齿轮的成型特性做了专项优化，所有齿面的脱模斜度取1.5度，齿根位置做R0.3的圆角过渡，避免注塑成型时出现应力集中导致的齿根断裂，同时齿轮端面做0.2mm的拔模斜度，保证注塑件可以顺利脱模，批量生产时的尺寸一致性可以控制在IT9级精度以内，满足传动配合的公差要求。传动啮合侧隙设计为0.1mm，既可以补偿塑料件的温膨胀量，也不会因为侧隙过大导致传动回程空程过大，保证拨杆触发时的传动响应速度，挂入倒挡的瞬间即可完成传动发电，点亮倒车灯无延迟。

　　齿轮的中心孔内没有加装金属衬套，依靠ABS材质自身的自润滑特性与固定销轴配合，表面粗糙度控制在Ra1.6以下，长期往复摆动工作的磨损量极小，经过10万次触发循环测试后，齿面磨损量小于0.05mm，传动效率依然保持在90%以上，完全满足车辆全生命周期的使用要求。从结构布局来看，双联齿轮的大小齿圈的同轴度公差控制在0.03mm以内，避免啮合过程中出现偏载导致的局部齿面过度磨损，齿轮的端面跳动量小于0.05mm，高速旋转时不会出现轴向窜动带来的异响问题。这类齿轮结构也可以拓展应用到其他无电池自发电的车载小型功能件上，比如车门提示灯、货箱边灯等不需要持续供电、仅在触发时短时工作的灯具，通过调整传动比与齿圈尺寸，即可适配不同功率的发电模块与不同的安装空间，结构通用性较强。
