FDM熔融成型教学用基准测试样件

　　这套FDM成型测试样件，核心服务于熔融沉积成型工艺的入门教学与设备基础性能校验场景，在职业院校增材制造专业实训、3D打印设备售前基础调试、民用FDM设备用户入门操作练习环节都有很高的实用价值。不同于工业级打印的高精度复杂测试件，这套样件的设计完全贴合技术基础教学的认知规律，没有设置过高的成型难度门槛，能让初次接触FDM工艺的学习者快速建立对成型流程、参数匹配、成型缺陷的直观认知。

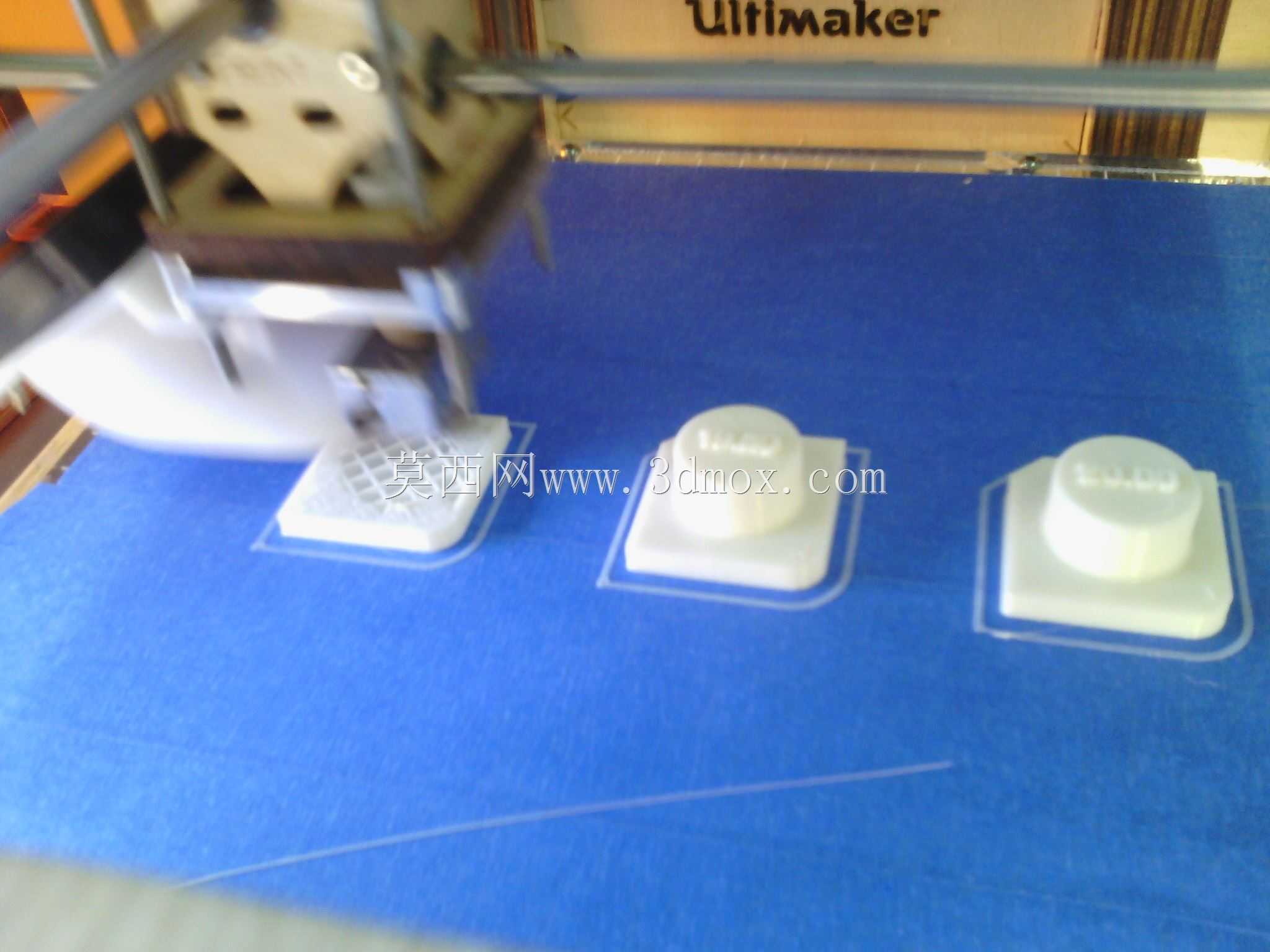

　　从设计思路来看，三个独立的测试目标采用了统一的方形底座加圆柱凸台的组合结构，底座边缘做了小尺寸圆角过渡，既避免了打印过程中尖角位置的翘曲变形问题，也能让学习者直观观察不同层厚、不同填充率下，平面与曲面衔接位置的成型质量。每个样件的整体成型高度控制在15mm以内，底座边长统一为20mm，这个尺寸边界是经过反复验证的：既不会因为尺寸过小导致细节观察困难，也不会因为尺寸过大拉长单次打印的测试周期，单组样件的连续打印时长控制在20分钟以内，非常适合课堂教学中多组参数对比测试的节奏，学生可以在单节实训课内完成参数调整、打印启动、成品观测的完整流程。

　　实际使用过程中，这套样件可以完成多项基础工艺特性的验证：底座的平整平面可以直接观测平台调平是否到位、首层挤出的料线粘结是否均匀，圆柱凸台的曲面部分可以观测不同打印速度下的圆弧表面层纹表现，底座与凸台的衔接位置可以观测不同回退参数下的拉丝、溢料情况。样件顶部预留的平面区域还可以用来测试不同颜色耗材的换色衔接效果，对于刚接触FDM设备的操作者来说，不需要打印复杂的工业零件，通过这三个简单结构的样件，就能快速排查出平台调平偏差、挤出温度异常、回退参数不合理这类最常见的入门级设备问题。

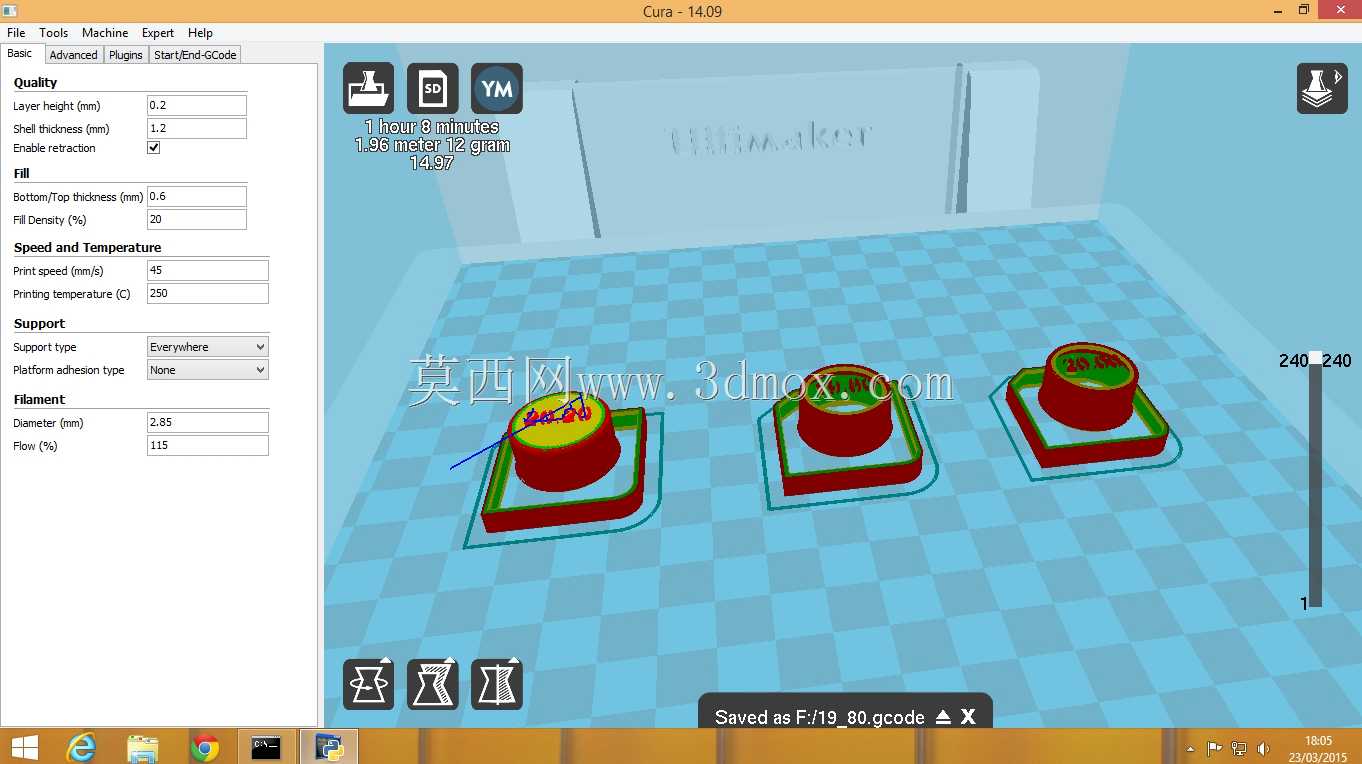

　　从安装与摆放边界来看，这套样件的排布完全适配主流桌面级FDM打印机的成型平台尺寸，三个样件沿平台X轴方向等距排布，样件之间预留了8mm的间隙，既避免了打印过程中喷头移动剐蹭已成型的样件边缘，也不会过度占用平台空间，打印时不需要额外添加支撑结构，所有结构都采用自支撑角度设计，打印完成后不需要进行后处理支撑拆除，就能直接用来做成型质量观测。对于教学场景来说，这种无支撑的设计还能降低学习者的操作门槛，不需要掌握支撑参数设置的相关知识，就能完成第一次成功的打印作业，建立对增材制造工艺的初始信心。

　　在工艺教学的应用中，这套样件还可以作为参数迭代的基准载体，学习者可以通过调整层高、填充密度、打印温度、打印速度这些核心参数，对比不同参数组合下三个样件的成型质量差异，把抽象的工艺参数概念转化为肉眼可见的成型效果区别，比单纯的理论讲解效率高很多。比如首层挤出量过大导致的底座边缘鼓包、温度过高导致的圆柱表面垂丝、速度过快导致的层间粘结不足这些常见问题，都可以通过这套样件的打印过程直观展现，帮助学习者快速建立FDM工艺的参数匹配逻辑，为后续打印复杂结构零件打下扎实的实操基础。
