SLA工艺成型卡扣式连接固定块结构

　　这类卡扣式连接固定块，多应用在小型电子设备内部走线固定、轻薄壳体快装拼接、低压电气元件辅助定位场景中，日常在消费电子外壳组装、小型家电内部线束限位、桌面级外设结构拼接环节都能见到同类型结构的身影。区别于传统螺丝锁附的固定方式，这类一体成型的卡接结构不需要额外配套紧固件，组装时只需要对准对应卡槽位置施加垂直按压力，就能依靠结构自身的弹性形变完成卡合锁定，单点位组装耗时可以控制在两秒以内，非常适配流水线大批量快速装配的生产节奏，能有效降低产线组装的人工工时消耗。

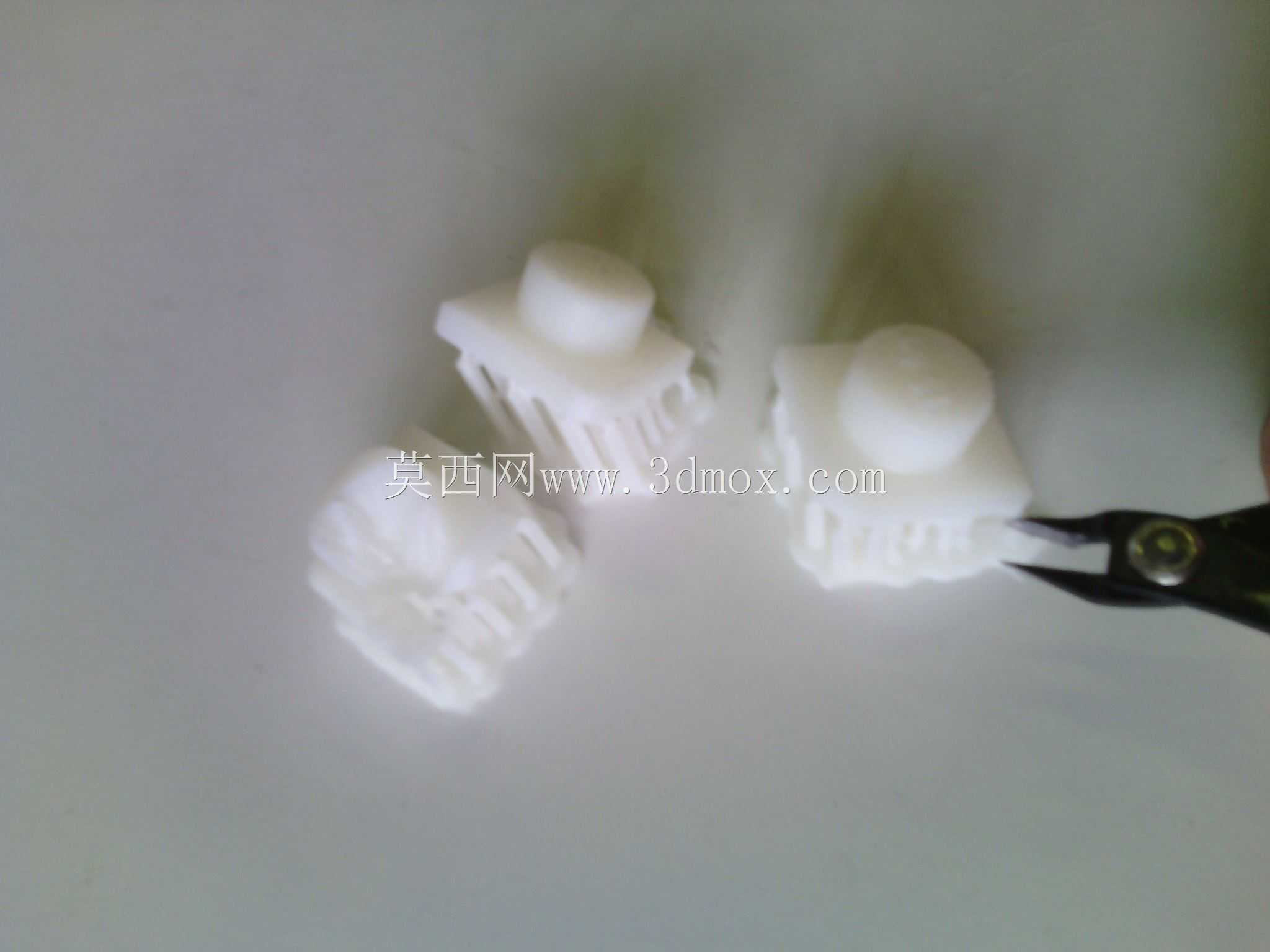

　　从结构设计逻辑来看，这类固定块采用一体成型结构，主体部分做了等间距的栅格镂空设计，一方面是为了减少SLA成型过程中的材料消耗，降低单件成型的材料成本，另一方面栅格结构可以在保证整体结构刚性的前提下，预留出足够的弹性形变空间，在卡接装配过程中，栅格侧壁可以产生可控的微量形变，避免硬接触导致的结构脆断，同时装配完成后栅格结构的回弹应力可以持续提供卡接预紧力，防止长期使用过程中出现松脱移位的问题。顶部的球形凸台是核心的定位卡接特征，凸台的球面做了顺滑的过渡倒角，装配导入阶段可以起到自动导正的作用，不需要操作人员反复对位调整，凸台根部做了0.2毫米的应力卸荷槽，避免反复拆装过程中凸台根部出现应力集中导致的断裂问题，经过实际拆装测试，这类结构在常规工程塑料材质下可以实现至少五十次反复拆装不出现结构损坏，完全满足日常设备维护拆装的使用需求。

　　从安装边界尺寸来看，单件固定块的整体轮廓控制在15毫米见方的范围内，整体高度不超过12毫米，属于小型化的连接固定元件，安装时只需要在对应的安装基体上开出直径比球形凸台小0.3毫米的卡接孔，不需要额外做沉孔或者螺纹加工，对安装基体的加工精度要求较低，即使是0.1毫米级别的孔位偏差，也可以依靠凸台的球面导入结构顺利完成装配。固定块的卡接侧翼做了15度的导入斜角，在插入对应安装槽的过程中，斜角会逐步挤压槽壁产生形变，直到侧翼完全卡入槽内的限位台阶后，结构回弹完成锁定，锁定后侧翼与限位台阶的贴合面预留了0.1毫米的预紧间隙，避免温度变化产生的热胀冷缩导致结构卡滞或者松脱。

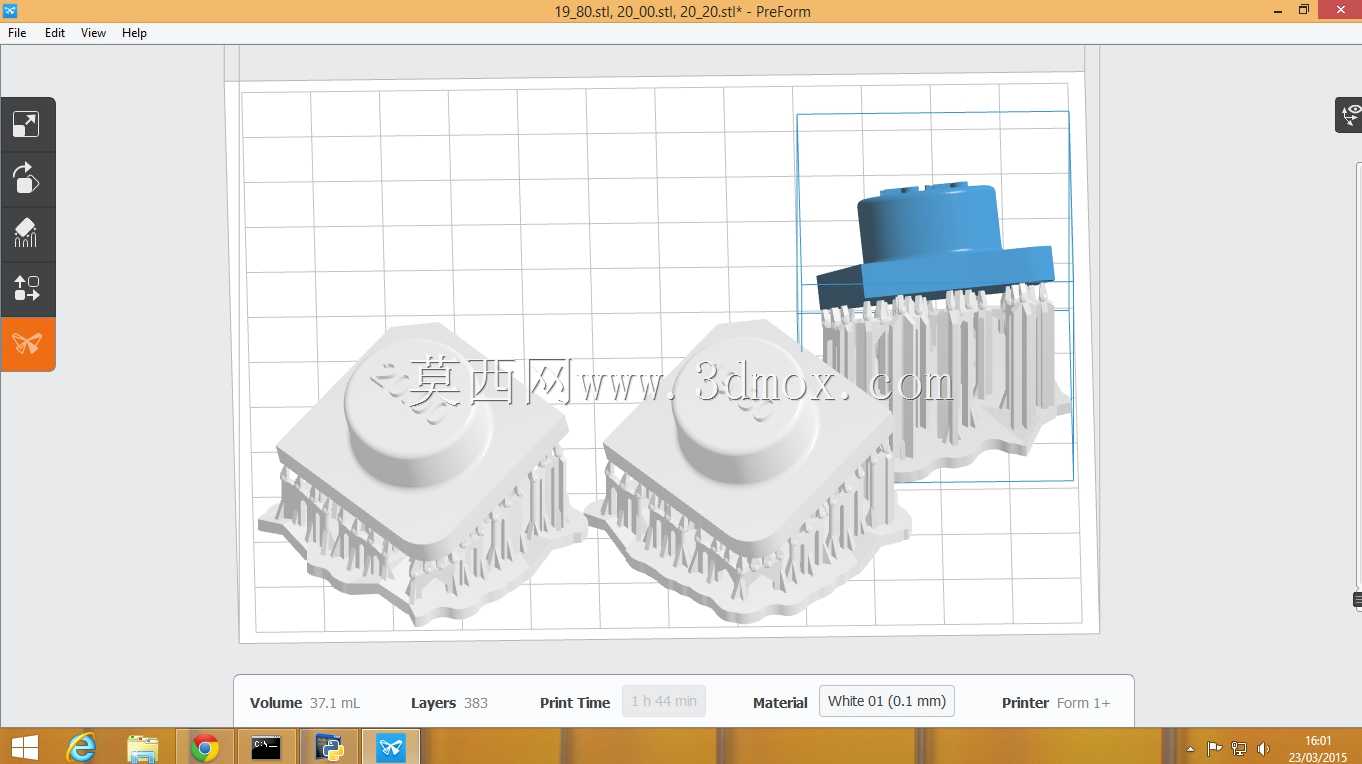

　　在实际选型使用过程中，这类固定块的适配场景需要注意几个边界条件：首先是承载负荷，这类小型卡扣结构的单点位静态承载能力不超过500克，适合用来固定轻质的线束、小型PCB板、轻薄塑料壳体等部件，不适合作为承重结构的主连接点位使用；其次是使用环境温度，常规SLA成型的光敏树脂材质固定块，长期使用环境温度需要控制在60摄氏度以内，避免高温环境下材料软化导致卡接力下降，如果需要在更高温度环境下使用，可以替换为尼龙或者玻纤增强材质通过注塑工艺成型，结构尺寸不需要做调整就能直接适配。另外在结构建模过程中，所有的棱角位置都做了R0.3以上的圆角过渡，一方面是避免SLA成型过程中出现尖角位置的打印缺陷，减少后期打磨处理的工作量，另一方面圆角过渡可以有效减少结构应力集中点，提升结构的抗冲击性能，即使在装配过程中出现轻微的偏载受力，也不容易出现尖角崩裂的问题。

　　这类卡接结构的设计难点在于卡接力的匹配调校，卡接力过大会导致装配难度提升，甚至装配过程中出现结构断裂，卡接力过小则会导致使用过程中容易松脱，在设计阶段通过调整栅格的壁厚、侧翼的形变长度、凸台的卡接过盈量三个参数，可以精准控制单点位的卡接力在15牛到25牛的区间内，这个力度区间既可以保证徒手就能完成装配，又能保证常规的振动、冲击环境下不会出现松脱移位，完全满足多数民用小型设备的使用要求。在实际装配验证过程中，这类结构还具备一定的误差补偿能力，当安装孔位出现0.2毫米以内的位置偏差时，球形凸台的弧面可以在装配过程中自动滑入卡接孔，不需要对安装孔做二次修正，能有效降低配套结构的加工精度要求，压缩整体生产制造成本。
