光绘棒配套LED灯漆棒铝结构安装支架

　　在光绘摄影设备的配套结构设计中，这类卡扣式支架是光绘棒铝制主体结构上的核心连接固定部件，主要承担LED灯组模块与铝型材主杆之间的定位、卡接与防护作用，区别于常规的螺丝锁紧固定结构，该支架采用一体化卡扣式设计，无需额外紧固件即可完成灯组模块的快速装拆，适配户外光绘创作时频繁调整灯组位置、更换不同发光模块的使用需求。从实际应用场景来看，光绘棒多用于夜间长曝光摄影创作、商业光效拍摄、舞台氛围补光等场景，设备需要频繁在不同拍摄点位转移，支架的卡扣结构需要兼顾装拆效率与连接可靠性，避免移动过程中灯组出现松脱、移位的问题，同时还要抵消LED灯组长时间工作产生的轻微震动，保证灯组发光面与铝结构主杆的相对位置精度，避免光效出现偏移、漏光的问题。

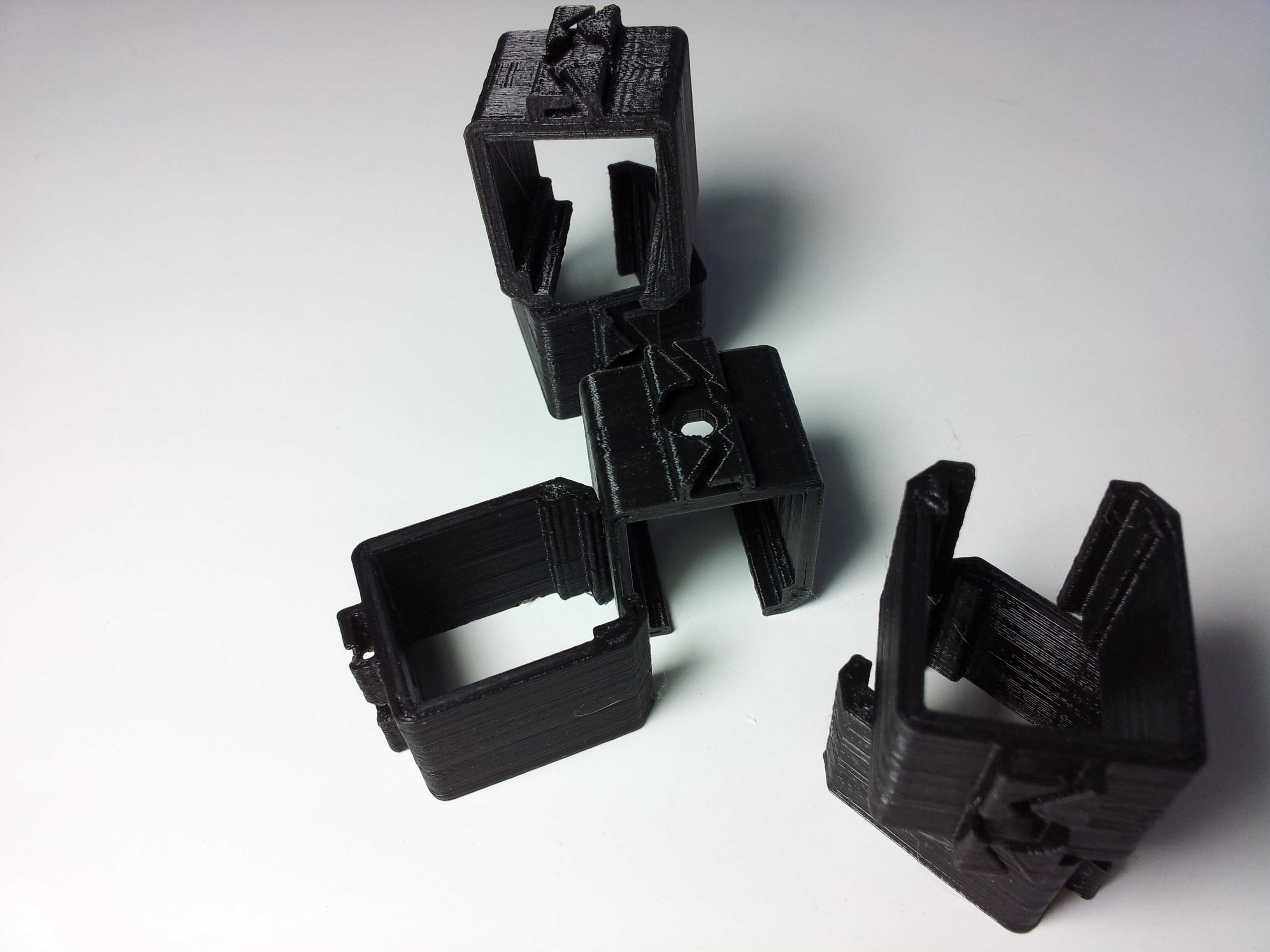

　　从功能特性上看，该支架采用框型卡接结构，内侧设置有与铝型材表面槽位匹配的定位凸筋，安装时对准铝杆的卡槽推入即可完成锁定，拆卸时只需按压支架侧边的弹性卡扣即可脱出，单人操作无需工具即可完成灯组的位置调整。支架的内腔尺寸完全匹配对应规格LED灯漆棒模块的外形边界，四周设置有限位挡边，装入后灯组模块不会出现径向窜动，前端预留有发光面的避让开口，不会遮挡LED的出光角度，保证光绘时的光线输出均匀无暗角。支架侧边设置有走线槽位，LED模块的供电导线可以顺着槽位嵌入铝型材的走线腔中，避免导线外露拉扯导致的接线松脱，同时也能让整体杆身外观更整洁，减少使用过程中导线勾挂外物的风险。

　　设计思路上，该结构充分考虑了光绘设备的使用特性，首先是装拆效率优先，摒弃了传统的螺丝固定方式，采用弹性卡扣的快装结构，适配拍摄过程中快速调整灯位的需求；其次是结构强度冗余设计，支架的壁厚根据卡接受力点做了差异化分布，卡扣受力位置做了局部加厚处理，反复装拆也不会出现塑料疲劳断裂的问题，框型主体的加强筋布局沿着受力方向分布，既控制了整体重量，又能保证卡接后的结构刚性，不会因为手持施力出现支架变形导致灯组歪斜。另外在安装边界的设计上，支架的外轮廓做了圆角过渡处理，没有尖锐棱角，避免手持操作时划伤使用者，同时支架的外尺寸与铝型材杆身的外径保持齐平，多组支架并排安装时不会出现互相干涉的问题，可以根据光效需求在同一根铝杆上加装多组LED灯组模块，实现多段不同颜色的光效输出。

　　从安装适配的角度来说，该支架的卡接槽尺寸完全匹配对应规格的LPS系列铝结构杆身，槽内的凸筋与铝型材的标准槽位契合，安装后不会出现周向转动，保证每个LED模块的发光方向一致。支架的轴向定位依靠铝杆上的定位凹点实现，卡入后卡扣会自动卡入凹点完成轴向锁定，不会沿着杆身滑动，需要调整位置时按压卡扣解锁即可滑动调整，调整到位后松开卡扣即可自动锁定，定位精度可以控制在毫米级，满足多灯组拼接时的位置对齐要求。针对光绘使用中可能遇到的低温、轻微磕碰等工况，支架的材料选用耐低温的工程塑料，低温环境下不会出现脆裂问题，表面做了哑光磨砂处理，不会反射LED的光线，避免杂光影响光绘拍摄效果。在实际装配验证中，该支架的装拆力度控制在合适区间，既不会因为太松导致容易脱落，也不会因为卡扣过紧导致装拆困难，单手即可完成操作，适配拍摄过程中快速调整的使用节奏，同时支架的结构预留了一定的尺寸公差补偿空间，铝型材的轻微尺寸偏差也能顺利安装，不会出现卡滞或者装不上的问题。
