丝杠传动式精密台虎钳结构设计

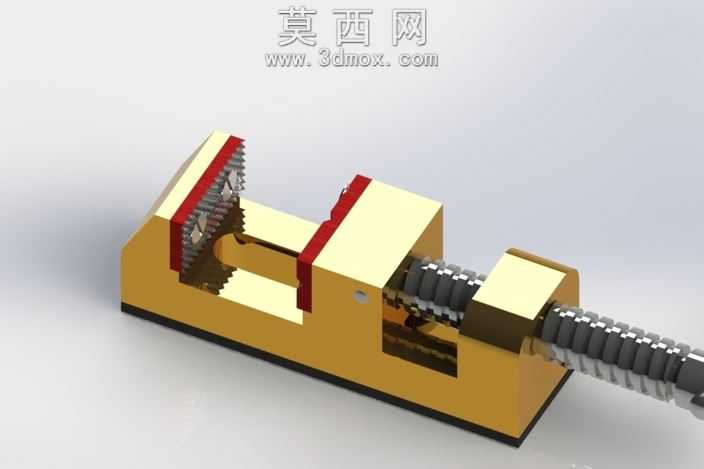

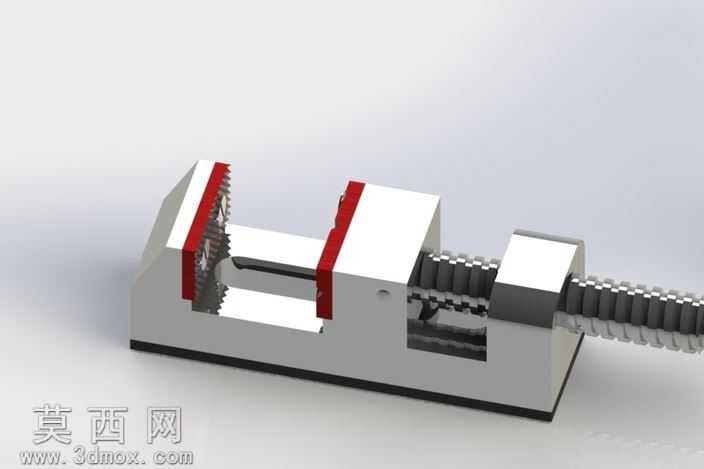

本作品为丝杠传动式台虎钳的三维参数化建模成果，建模过程中以机械加工场景下的夹持功能需求为核心设计导向，首先完成整体结构的模块化拆分，将模型划分为固定钳身、活动钳身、传动丝杠、夹持钳口、导向滑轨、限位挡块六大核心组成部分，各部件之间的装配关系严格遵循机械设计的公差配合标准，确保虚拟装配状态下无结构干涉、传动逻辑顺畅。建模阶段首先绘制固定钳身的二维截面草图，通过拉伸、切除、倒角等基础特征命令构建出钳身的基体结构，对钳身底部的安装定位槽、侧面的导向安装面进行细节特征优化，保证结构强度的同时兼顾实际生产中的加工工艺性。活动钳身的建模重点匹配固定钳身的导向滑轨尺寸，通过添加配合约束实现活动钳身沿滑轨方向的平稳滑动，钳口部位单独建模，设计有交错排布的锯齿形防滑纹理，通过纹理的深度、角度参数优化提升夹持工件时的摩擦力，避免加工过程中工件出现滑移错位。传动丝杠部分采用梯形螺纹的参数化建模方式，严格匹配梯形螺纹的牙型角、螺距、公称直径等标准参数，丝杠与活动钳身内部的螺母套形成螺旋传动副，通过旋转丝杠即可带动活动钳身完成开合动作，实现不同尺寸工件的夹持调节。材质渲染阶段针对不同部件的实际应用材质进行区分设置，固定钳身与活动钳身采用灰铸铁材质，添加细腻的磨砂颗粒质感与哑光金属反射效果，还原铸铁部件的真实外观；钳口部位采用合金工具钢材质，调高材质的硬度质感与金属反光度，体现淬火处理后的部件特性；传动丝杠采用45号钢调质材质，添加表面氧化处理的深灰金属质感，螺纹部位的细节纹理清晰呈现，还原丝杠加工后的表面状态。整体渲染采用柔和的工作室光源布局，通过主光源、补光、轮廓光的多光源搭配，清晰展现模型的结构层次与部件细节，阴影效果柔和自然，突出台虎钳稳重、精密的工业产品特质。设计过程中充分考量了台虎钳的实际使用场景，在保证整体结构强度的前提下优化了各部件的壁厚分布，避免不必要的材料冗余，同时对丝杠的传动行程进行合理规划，可满足常规尺寸工件的夹持需求，钳口的锯齿结构经过受力仿真验证，可在夹持过程中提供均匀稳定的夹持力，不会对工件表面造成过度压损，整体结构兼顾实用性与工艺性，可作为钳工工装设计、机械传动教学的参考模型使用。
