卡林VAD1系列1938R型摇臂式控制开关

　　这类摇臂开关常被应用在工程机械操控面板、特种车辆驾驶室控制台、工业设备本地操作工位的信号通断回路中，相比普通按压式开关，摇臂结构的操作行程更长，操作反馈清晰，操作人员佩戴劳保手套时也能准确完成档位切换，不会出现误触、操作不到位的问题。从结构设计来看，这款开关采用前置弧形操作面板，面板表面做了多组定位凸点，不同区域的凸点排布有区分，操作人员无需目视就能通过触感识别开关位置，在视线需要紧盯作业面的工况下，能大幅降低操作失误率。开关本体采用模块化堆叠结构，后侧的接线端子为分层排布的插片式结构，不同回路的接线端之间设置有绝缘隔挡，能避免接线过程中导线毛刺跨接造成的回路短路，适配多回路的信号切换需求，

　　单款开关可同时承载2-3组独立回路的通断控制，减少面板上的开关排布数量，压缩操控面板的整体安装空间。在安装边界设计上，开关本体后侧设置有嵌入式安装卡扣，适配面板开孔的标准化尺寸，安装时无需额外的固定螺丝，从面板正面推入即可完成卡装固定，后期维护更换时从正面撬动面板就能取出开关，不用拆解后侧的布线线槽，大幅降低现场维护的工时消耗。开关的操作摇臂做了弧度贴合设计，操作时的按压受力面贴合指腹弧度，长时间频繁操作也不会造成操作人员的指部不适感，摇臂与本体之间的密封结构做了多层挡边设计，能阻挡作业现场的粉尘、切削液飞溅进入开关内部，适配多粉尘、有少量液体飞溅的工业作业场景。从内部结构的设计逻辑来看，开关的动触片采用弹性铜质构件，

　　触点位置做了耐磨耐烧蚀的合金层处理，在频繁通断的感性负载回路中，能降低触点拉弧造成的烧蚀损耗，延长开关的实际使用寿命，开关的动作机构采用定位棘轮结构，每次切换档位都有明确的档位吸入感，不会出现档位停在中间位置造成的回路虚接问题。在实际选型适配过程中，这类摇臂开关可以根据回路需求选择不同的触点组合形式，常开、常闭触点的搭配可以覆盖设备启动、停止、档位切换、信号触发等不同的控制需求，开关的本体外壳采用阻燃级工程塑料材质，在回路出现过载升温的情况下，不会出现壳体熔融引燃周边部件的问题，满足低压电控设备的安全规范要求。开关后侧的插片接线端采用标准尺寸规格，适配行业通用的快插接线端子，接线作业时无需焊接，

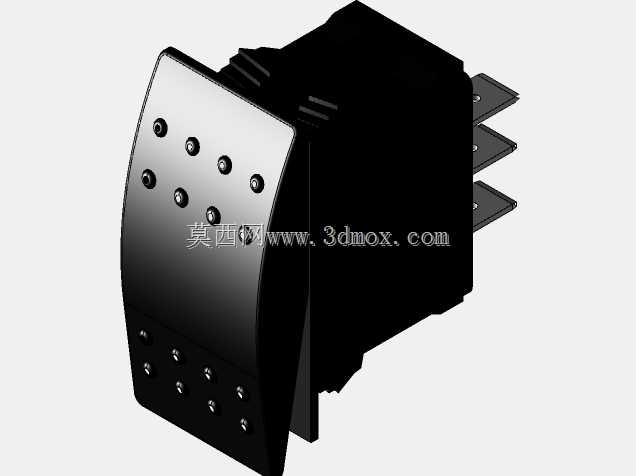

　　直接将压接好的端子插接到对应位置即可完成接线，能提升电控柜装配阶段的布线效率，插片根部做了加强结构，多次插拔接线也不会出现插片松动、移位的问题。针对户外作业的设备场景，这款开关的面板与本体配合位置做了密封胶条预留位，选配对应的密封附件后可以达到更高的防护等级，适配露天作业的工程设备、农用机械的操控面板使用，应对雨天冲洗、户外扬尘等复杂工况都能保持稳定的工作状态。在三维建模过程中，这款模型完整还原了开关的外部装配特征，包括面板凸点排布、后侧端子分层结构、安装卡扣的位置尺寸，可直接用于操控面板的装配干涉检查、开孔位置定位，在设计阶段就能验证开关与面板、周边操控元件的安装间隙，避免后期实物装配时出现尺寸干涉、操作空间不足的问题。
