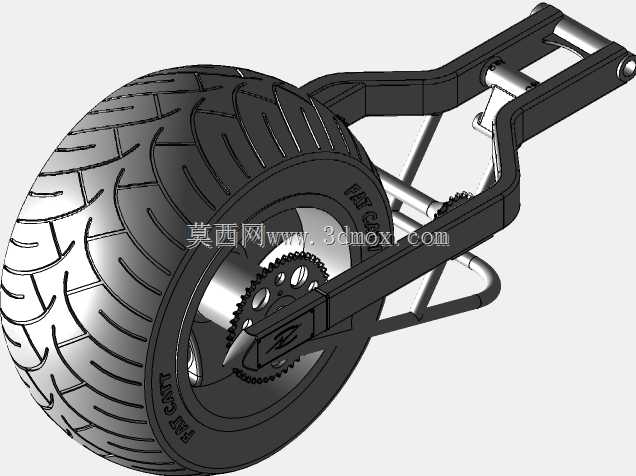

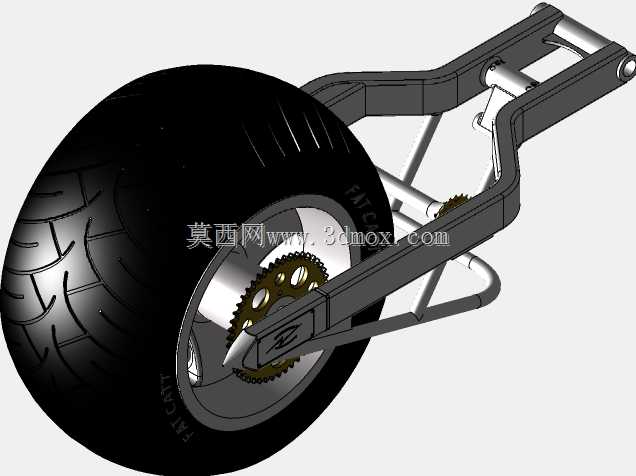

适配360mm轮胎的摩托车后摇臂结构

　　这套摇臂结构主要应用于定制改装摩托车的后轮悬挂承载场景，区别于常规300mm轮胎适配的同结构摇臂，该版本专门针对360mm规格的宽胎做了安装边界适配，能够满足大排量定制摩托后轮宽胎的装配需求，兼顾传动系统布置与悬挂连接的结构合理性。从实际使用场景来看，这类宽胎摇臂多用于高性能定制巡航车、改装街车的后轮承载，需要同时承担后轮载荷传递、链条传动路径固定、后减震安装定位三个核心功能，在车辆加速、制动、过弯时要承受多方向的交变载荷，对结构刚度和安装位精度有较高要求。设计思路上，整体沿用了同系列短摇臂的主体桁架式结构，通过两侧纵梁搭配横向加强筋的框架形式，在控制整体重量的前提下保证结构抗扭刚度，避免大扭矩输出时摇臂出现形变影响传动稳定性。

　　针对360mm轮胎的尺寸特性，摇臂的后轮安装开档尺寸做了针对性加宽，轮轴安装座的位置向两侧外移，预留出足够的轮胎转动空间，避免轮胎高速运转时与摇臂本体发生剐蹭，同时轮轴安装位的同轴度公差控制在0.05mm以内，保证后轮转动时的跳动量符合行驶要求。传动部分的布置上，摇臂上集成了链条导向与张紧结构的安装位，对应大尺寸后轮的链轮安装位置，调整了传动链的走向空间，保证链条在悬架上下跳动过程中始终保持合理的张紧余量，不会出现脱链、异常磨损的问题。摇臂前端的车架连接位保留了与同系列车型通用的铰接孔位，能够直接适配原有车型的车架安装点，不需要对车架主体做额外改装，降低了宽胎改装的施工难度；后减震的下安装点位置根据轮胎尺寸变化做了小幅调整，

　　匹配加宽后轮后的悬架运动行程，保证减震器在全行程范围内不会与轮胎、传动部件发生运动干涉。外形尺寸方面，摇臂整体长度与300mm胎版本保持一致，保证车辆的轴距参数不发生大幅变化，避免改装后影响车辆的转向特性与操控手感，仅在后部轮舱区域做了外扩处理，整体最大宽度适配360mm轮胎的外径与断面宽度，轮轴中心到摇臂前端铰接点的距离与原版本完全相同，保证传动比参数不需要重新调整。安装边界上，除了后轮开档尺寸的变化，其余安装接口均与通用版本保持一致，包括刹车卡钳的安装座位置、链条调节器的行程范围、后减震安装孔的孔径与连接形式，改装时仅需要更换对应规格的后轮轮组与传动链轮，即可完成装配，不需要额外加工其他连接部件。结构细节上，

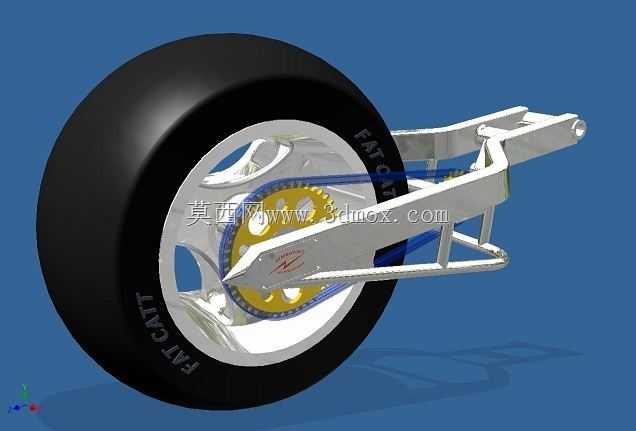

　　摇臂的纵梁采用变截面设计，在靠近前端铰接点的载荷集中区域做了局部加厚处理，后部轮轴安装区域设置了加强筋板，分散轮轴传递的冲击载荷；所有焊接位置均采用连续满焊工艺，焊后做应力消除处理，避免长期交变载荷下出现焊缝开裂的问题。表面处理预留了阳极氧化或者喷涂的工艺余量，能够满足不同改装风格的外观需求。在实际装配验证中，这套结构能够适配断面宽度360mm的FAT CATT系列轮胎，搭配对应尺寸的铸造轮毂，在悬架全行程跳动过程中，轮胎与摇臂、挡泥板、传动链之间的最小间隙保持在8mm以上，满足高速行驶的安全间隙要求；链条在最大负载工况下的张紧度变化量控制在合理范围内，不需要频繁调整张紧机构。
