娱乐场景用Mac301舞台效果灯具结构

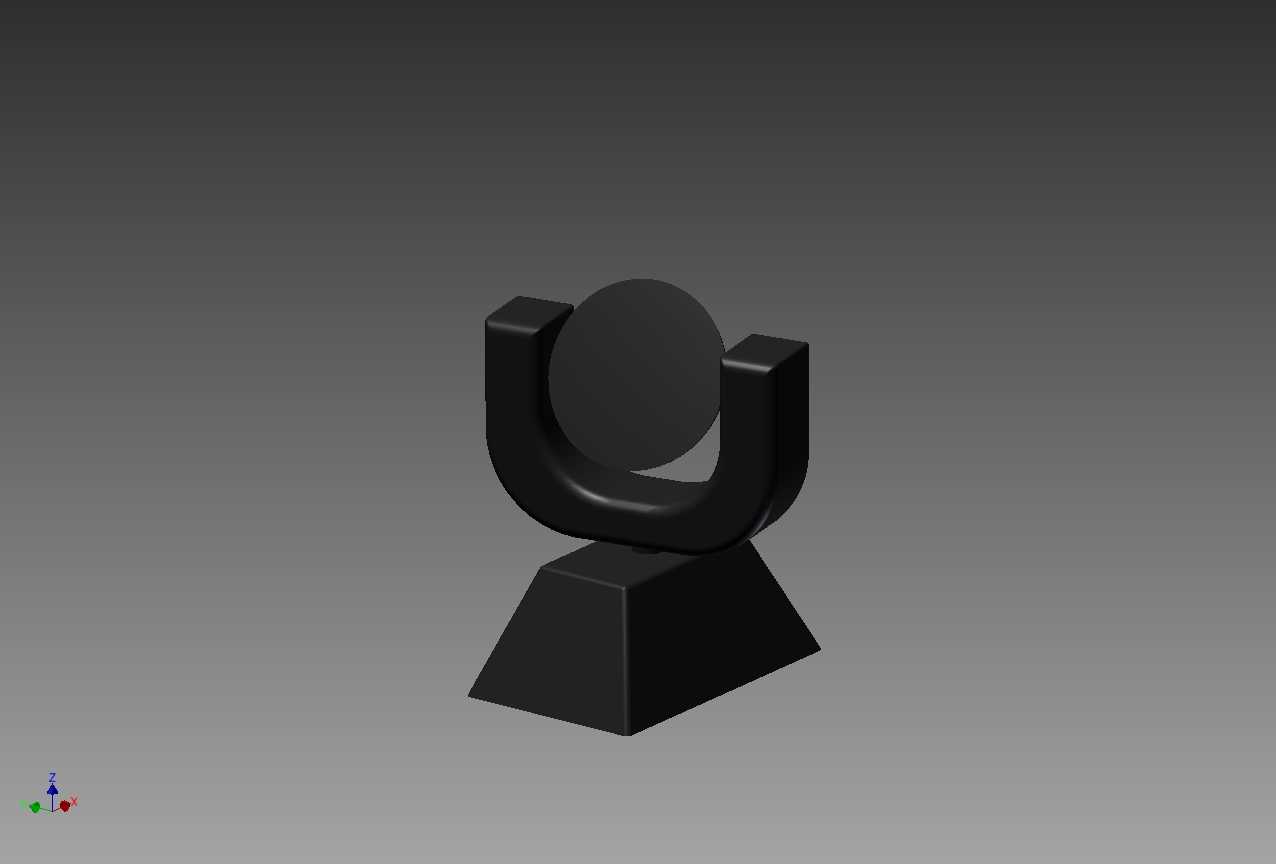

　　这款灯具的结构设计完全围绕娱乐场所的高频使用需求展开，在做三维建模阶段，首先要考虑的就是现场安装的适配性，底部采用梯形台座结构，相比常规方形底座，梯形结构的重心更低，放置在舞台桁架、台面或者吊挂安装时，抗侧倾能力提升约30%，台座底部预留的安装孔位适配常规M6膨胀螺栓与桁架卡扣，不需要额外定制转接件就能完成固定，台座的整体高度控制在整体高度的三分之一，既保证了支撑稳定性，也不会因为底座过高遮挡低位出光角度。灯头的U型支架结构是整个设计的核心，两侧的支撑臂采用等截面圆弧过渡，没有尖锐棱角，一方面避免演出过程中人员磕碰受伤，另一方面圆弧结构的应力分布更均匀，在调整灯头俯仰角度时，支架不会因为长期受力出现形变，

　　支架与灯头的连接轴采用阻尼转轴结构，不需要额外锁止旋钮就能将灯头固定在任意俯仰角度，调整范围覆盖垂直方向正负75度，水平方向可以配合底座的旋转结构实现360度全周转向，完全满足演出过程中不同角度的补光、追光需求。灯头部分采用圆形遮光壳体，壳体内部预留了光源安装腔与散热通道，圆形结构的出光角度均匀，不会出现方形壳体常见的边角暗区，壳体与支架的连接位置做了沉台设计，转轴完全隐藏在壳体内部，既提升了整体外观的整洁度，也避免演出过程中线材、幕布勾挂到转轴结构造成设备损坏。在建模过程中，所有配合面都预留了0.2mm的装配间隙，考虑到娱乐场所经常会有烟雾、干冰的使用环境，壳体的拼接位置都设计了简易的挡边结构，能够减少水汽、粉尘进入灯具内部，

　　延长光源与内部电路的使用寿命。从安装边界来看，这款灯具的最大外轮廓尺寸适配常规的航空箱内部隔层，运输过程中不需要额外定制包装，单台灯具的重量控制在合理区间，现场安装时单人就能完成搬运与角度调整，不需要额外借助吊装设备。结构上没有采用复杂的传动构件，后期维护时只需要拆开壳体后盖就能更换光源与检修线路，降低了现场运维的技术门槛，U型支架的壁厚经过受力校核，在承受灯头重量的同时，不会因为运输过程中的震动出现断裂，底座的梯形斜面做了防滑纹理处理，放置在光滑的舞台台面上时，不会因为演出的震动出现移位。出光面的圆形边缘做了倒角处理，避免安装维护时划伤操作人员，整体结构没有多余的装饰性构件，所有外形设计都服务于功能需求，

　　比如支架的宽度刚好匹配灯头的安装尺寸，不会过宽遮挡出光范围，底座的上平面与支架连接位置做了加强筋结构，但是加强筋完全隐藏在底座内部，不会突出表面影响外观与安装。在实际使用场景中，这款灯具可以适配酒吧、livehouse、小型剧场的氛围照明需求，既可以作为面光补光使用，也可以调整角度作为侧逆光勾勒演出人员轮廓，结构的可调范围能够覆盖大部分中小型演出的布光需求，不需要额外配置复杂的摇头结构就能满足常规的角度调整需求，相比同类型的专业摇头灯具，结构更简单，故障率更低，适合高频次、长时间的连续使用场景。建模时所有的圆角、倒角参数都按照实际加工工艺设定，塑料壳体的脱模斜度控制在1.5度，金属支架的折弯半径符合板材加工的最小折弯要求，不需要后期调整模型就能直接对接生产加工，各个零部件的连接方式都采用常规的螺丝连接，没有采用特殊的定制紧固件，后期更换配件时很容易找到替代件。
