MATHESON SEQ3241气体调压调节器结构设计

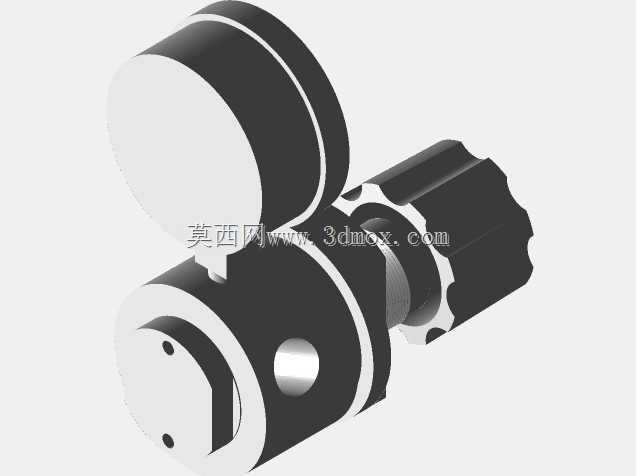

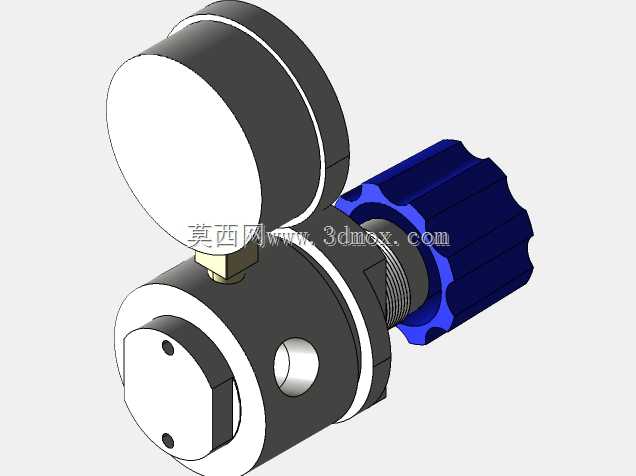

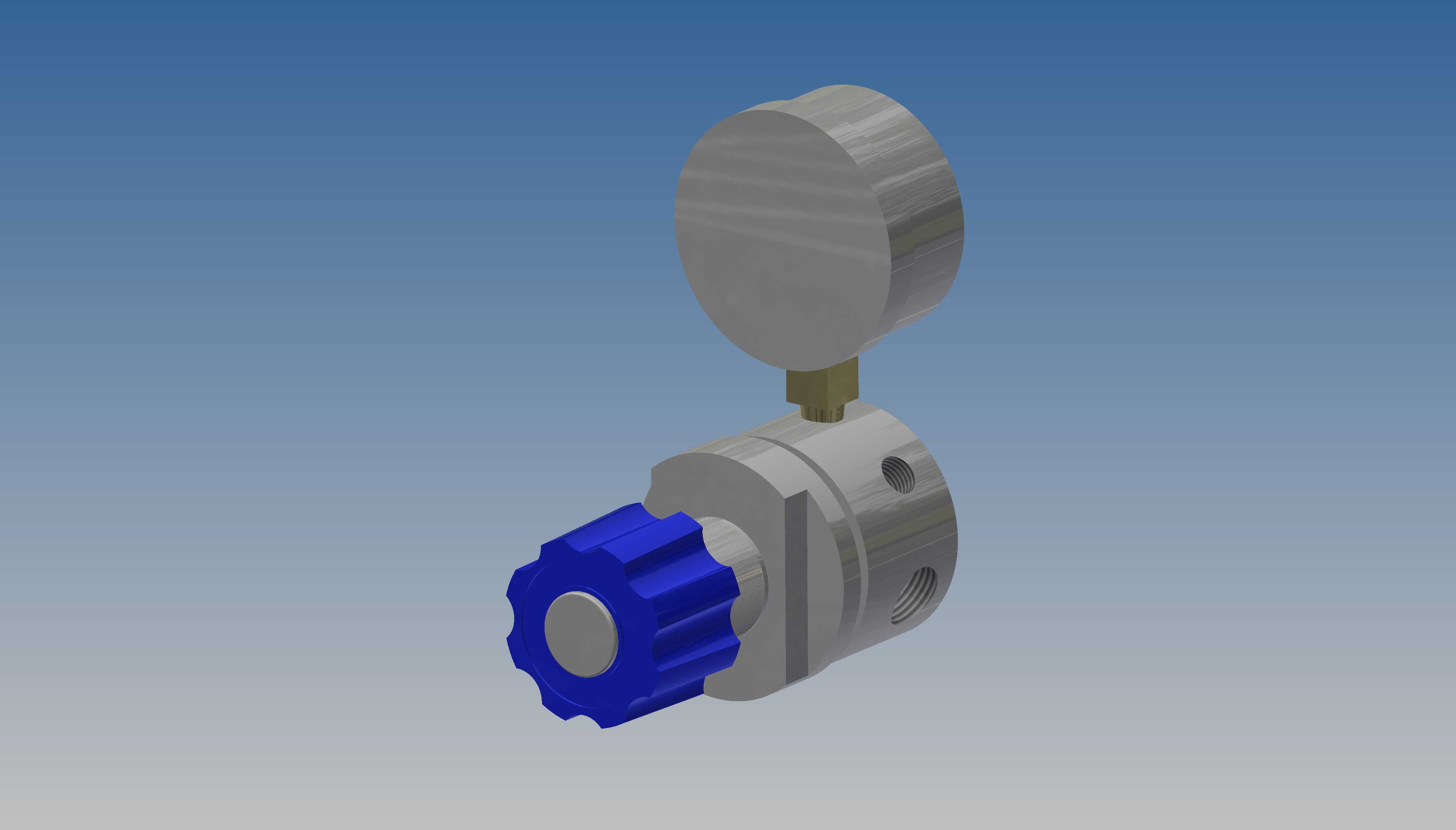

　　这款MATHESON SEQ3241调节器属于气路系统中的核心压力控制元件，主要应用在实验室气路分配、工业特种气体输送、焊接切割供气、半导体工艺气供给等场景中，承担着将上游高压气源降压至下游设备可用压力范围、同时稳定输出压力不受气源压力波动或下游用气量变化影响的作用。从结构设计来看，该调节器采用单级减压结构布局，主体阀身采用锻造铝合金材质加工，兼顾轻量化与耐压性能，表面做硬质阳极氧化处理，可抵御多数工业气体的轻微腐蚀，适配氧气、氮气、氩气、二氧化碳等常见工业气体的输送调压需求。上部集成的圆形压力表通过黄铜过渡接头与阀身内部中腔连通，可实时显示输出端压力数值，表盘朝向可根据安装空间调整，方便操作人员在不同安装姿态下快速读取压力值。

　　前端的蓝色防滑调节旋钮采用多齿状防滑结构设计，旋钮端面嵌入金属限位片，旋转调节时的阻尼感均匀，可实现输出压力的精细微调，顺时针旋转为升压、逆时针旋转为降压，调节到位后可通过旋钮内部的自锁结构锁定压力设定值，避免设备运行过程中因震动导致压力偏移。阀身侧面设置有两个内螺纹接口，分别为进气端与出气端，接口采用标准管螺纹规格，可直接对接市面常见的气路软管或硬管接头，无需额外加工转换接头，安装时需注意气流方向与阀体标注方向一致，避免反向通气导致内部密封件损坏。从安装边界来看，该调节器整体结构紧凑，不含接头的主体长度约为85mm，主体最大直径约为52mm，压力表垂直安装后总高度约为135mm，

　　安装时需预留至少20mm的旋钮操作空间与15mm的接头安装空间，可直接通过阀体本身的接口串联在气路管路中，也可通过额外的安装支架固定在墙面或设备面板上，适配垂直、水平等多种安装姿态。内部结构上，该调节器采用平衡式阀芯设计，进气端高压气体作用在阀芯上的轴向力可通过平衡孔实现部分抵消，因此即便上游气瓶压力从满瓶15MPa下降至余压0.5MPa，输出压力的波动值也可控制在0.02MPa以内，满足高精度用气设备的压力稳定要求。内部密封件采用耐老化的丁腈橡胶材质，常规使用场景下密封寿命可达上万次开关循环，若用于腐蚀性特种气体场景，可更换为氟橡胶密封件适配。在实际选型应用中，该款调节器的最大进气压力可达20MPa，

　　输出压力调节范围根据配置不同覆盖0-0.25MPa、0-1MPa、0-2.5MPa等多个区间，可根据下游设备的实际工作压力需求选择对应量程，选型时需注意实际用气量不超过调节器的额定流量，避免大流量工况下输出压力出现过大压降。建模过程中，对阀身的内部流道做了等比例还原，可直接用于气路系统的装配干涉检查，也可通过流道提取功能开展后续的流场仿真分析，验证不同开度下的气流压力损失与流速分布，为气路系统的整体压力匹配设计提供数据支撑。旋钮的防滑齿、压力表的刻度标识、阀体上的接口标注等细节特征均做了还原，装配关系完全按照实际产品的装配顺序搭建，可直接用于生成装配爆炸图、维修拆装示意图等工程文档，也可作为气路系统教学演示的三维模型使用。
