双端铰接弯臂式机械连接传力构件

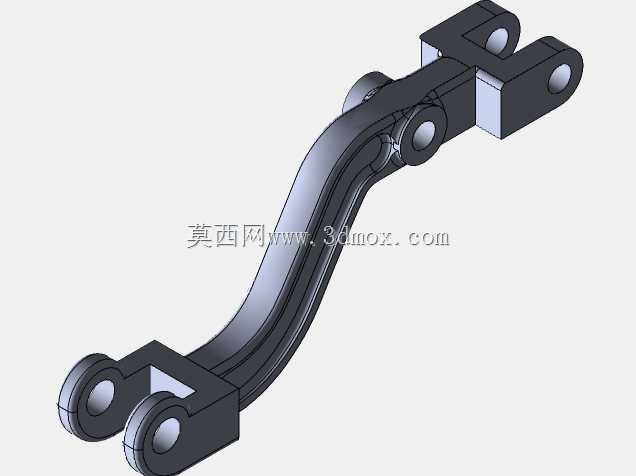

　　在各类需要实现往复摆动传力、跨距铰接连接的机械结构场景中，这类弯臂式铰接构件是承担载荷传递、运动轨迹约束的核心受力件，常见于工程机械操作连杆组、农用机械执行端联动结构、专用设备舱门启闭联动机构、工业设备的锁止传动链路中，区别于直臂式连杆，弯臂构型能够在有限安装空间内避让周边干涉部件，同时适配非同轴的两个铰接点位的连接需求，无需额外增加转接支座即可完成跨点位的力传递。从结构设计逻辑来看，该构件采用对称式双片叠合弯臂主体构型，两端分别设置双铰接耳座，上端为平行双孔耳座搭配单孔铰接端，下端为对称分布的三孔铰接耳组，所有铰接孔位均设计有同轴度公差约束，孔壁预留了衬套安装余量，能够在实际装配时压装自润滑铜套或者滚针轴承，

　　降低铰接转动过程中的摩擦损耗，避免长期往复摆动造成孔位磨损失效。弯臂主体的曲率走向完全匹配实际运动过程中的包络空间，在建模阶段就需要同步做运动干涉仿真，验证臂身在全摆角范围内不会与周边的机架、其他联动部件发生剐蹭，臂身的截面采用变厚度设计，在靠近两端铰接耳的位置做局部加厚过渡，分散铰接点传递的集中应力，中间弯弧段在保证抗弯截面模量满足载荷要求的前提下做等强度优化，尽可能降低构件自身重量，减少运动过程中的惯性冲击。从安装边界来看，下端铰接耳的孔位间距、孔径参数需要匹配安装基座上的固定铰接轴尺寸，装配时需要保证三个铰接孔的同轴度误差控制在0.02mm以内，避免装配后出现卡滞、附加弯矩过大的问题；

　　上端的铰接孔分别对接动力输出端的摇臂和被驱动的执行部件，孔位的中心距偏差需要严格控制在公差带范围内，保证传动比符合设计预期，不会出现运动死点或者行程不足的问题。在实际工况中，这类构件主要承受交变的拉压载荷与周期性的弯曲载荷，建模时需要对弯弧过渡区域、耳座与臂身的连接位置做应力集中校核，过渡圆角的取值不能过小，避免热处理或者载荷冲击时出现应力开裂，所有铰接孔的端面都设计有沉台结构，用于安装孔用挡圈或者轴端盖板，限制铰接轴的轴向窜动，保证转动副的连接可靠性。不同于标准直连杆，这种定制化弯臂的设计核心在于空间点位的适配，需要在两个存在空间夹角、直线连接会发生干涉的铰接点之间建立稳定的传力路径，臂身的弯弧角度、

　　各段长度参数都需要结合整个连杆机构的运动行程做反向推导，既要保证运动过程中力的传递方向始终处于构件的受力最优角度，减少侧向分力对铰接点的额外损耗，也要兼顾加工工艺性，弯臂的外轮廓曲率尽可能顺滑，减少铣削加工时的刀具路径拐点，降低加工难度与成本。在装配调试环节，这类构件安装完成后需要手动盘动整个联动机构，检查全行程内的转动顺滑度，确认没有卡滞点后再做负载测试，测试过程中需要监测铰接点的温升情况，如果出现局部温升过高，说明铰接孔的同轴度存在偏差或者衬套间隙调整不当，需要及时做修配调整，避免长期运行造成构件的过早疲劳失效。
