立式凸轮往复联动传动机构结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:405586
  • 立式凸轮往复联动传动机构结构设计
  • 立式凸轮往复联动传动机构结构设计
  • 立式凸轮往复联动传动机构结构设计
  • 立式凸轮往复联动传动机构结构设计
  • 立式凸轮往复联动传动机构结构设计

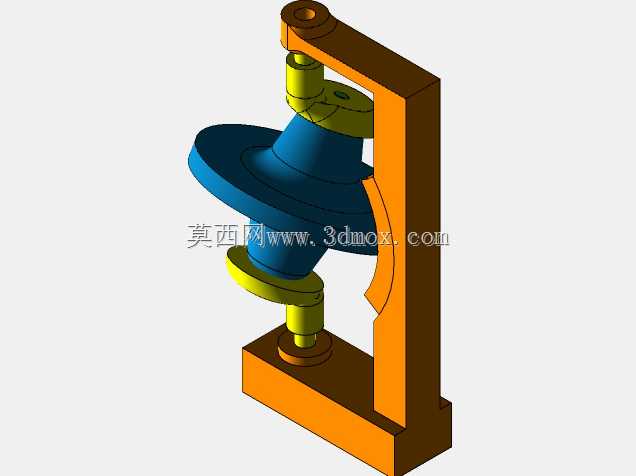

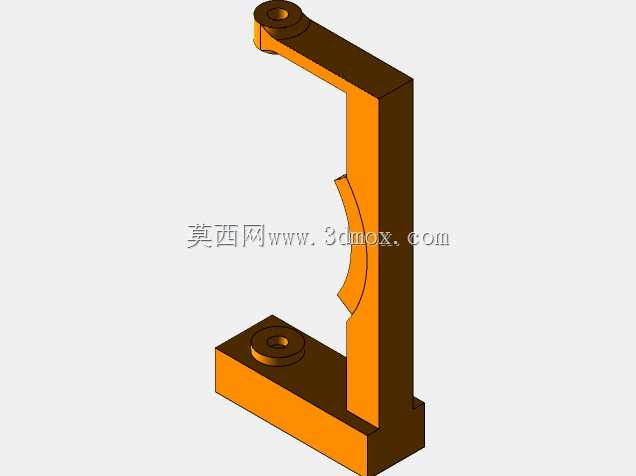

  这套立式布置的凸轮联动传动结构,常见于轻载自动化送料、小型工位节拍切换、轻工包装辅助推料等场景,作为核心动作执行单元承担定行程往复驱动的功能,区别于传统曲柄滑块的等速运动特性,该结构依靠凸轮型面的轮廓曲线设计,可实现从动件在不同行程段的变速运动匹配,适配需要在行程末端短暂停留、中段快速进给的工位动作需求。整体采用单侧立式C型机架作为承载基体,机架上下两端预留同轴的轴孔安装位,用于支撑上下布置的从动轴组件,机架侧边的弧形避让槽,是为了适配凸轮转动过程中的轮廓扫掠空间,避免运动过程中出现刚性干涉,这类机架在加工时需保证上下轴孔的同轴度公差控制在0.02mm以内,否则会导致从动轴转动卡滞,加剧凸轮与从动件接触端面的磨损。

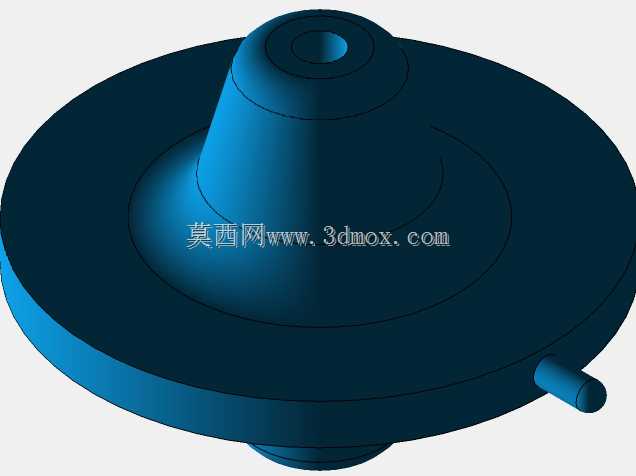

  上下两组从动轴采用对称式布置,轴端安装的盘形接触件与中间的双轮廓凸轮始终保持贴合,凸轮转动时可同时驱动上下两个从动轴做反向的同步往复运动,相比单从动件的凸轮结构,这种双输出的设计可在同一驱动输入下完成两个工位的联动动作,减少单独设置驱动单元的成本,也能保证上下动作的节拍完全同步,不会出现动作时序偏差。凸轮轮廓采用双工作面设计,上下两个型面分别对应上下从动件的运动轨迹,型面的升程段、回程段、停留段曲线经过平滑过渡处理,避免从动件运动过程中出现刚性冲击,在轻载运行工况下,从动件与凸轮接触端无需额外加装滚轮,依靠接触面的精加工降低摩擦系数即可满足运行要求,若应用在负载稍大的场景,可在接触端加装微型推力轴承,将滑动摩擦转换为滚动摩擦,

  降低长期运行的磨损量。安装边界方面,整套机构的安装基准为立式机架的底部安装面,底部预留四个沉头固定孔,可直接通过螺栓固定在设备的安装基板上,安装时需保证机架安装面与设备基板的平面度贴合,避免机架安装后出现倾斜导致轴系卡滞;机构的横向最大轮廓为凸轮的最大回转直径,安装时需在凸轮外侧预留不小于10mm的安全间隙,避免周边管线、其他结构件进入凸轮的运动扫掠区域。设计过程中优先考虑了装配便捷性,所有轴类零件与机架的配合均采用间隙配合,装配时无需额外工装即可完成整套结构的拼接,上下从动轴的轴向定位依靠轴端的卡簧槽配合孔用挡圈实现,不需要额外加工复杂的定位台阶,降低零件的加工难度;凸轮与输入轴的连接采用平键周向定位,

  可根据实际需求调整凸轮的初始安装角度,以此匹配不同设备的动作起始时序,适配不同工位的安装调试需求。在实际应用中,这类结构常被用在小型文具组装设备的送料工位、日化产品包装线的瓶盖压合辅助工位、小型电子元器件的分选换位工位,依靠稳定的定行程往复动作完成工件的推送、压合、换位等操作,相比气缸驱动的往复结构,该结构依靠机械轮廓保证动作行程的一致性,长期运行不会出现气压波动导致的行程偏差,动作可靠性更高,维护时仅需定期在凸轮接触端面涂抹润滑脂即可,不需要频繁更换密封件、调整气源压力,运维成本更低。结构的运动逻辑完全依靠凸轮轮廓的曲线设计实现,不需要额外设置行程开关、传感器等电控元件来控制行程位置,纯机械结构的动作逻辑抗干扰能力更强,在存在电磁干扰、粉尘油污的恶劣生产场景下也能稳定运行,不会出现电控信号丢失导致的动作错乱。机架采用一体化铣削加工成型,相比拼接式的机架结构,整体刚性更好,长期承受从动件的往复冲击载荷也不会出现拼接处松动的问题,机架表面做氧化处理,可在常规车间环境下起到防锈作用,不需要额外做表面喷涂处理。
