六叶船用螺旋推进器结构设计

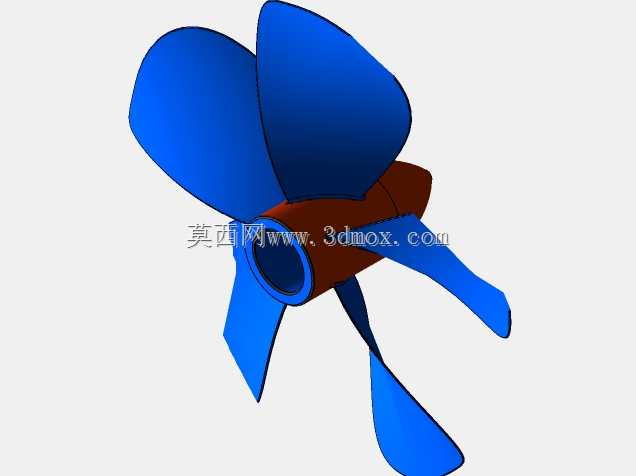

　　这款六叶螺旋推进结构，核心应用场景集中在小型水下航行器、民用小型船舶以及低噪推进的水域作业设备上，区别于常规三叶、四叶螺旋桨，六叶的叶片排布能在同等转速下降低单叶载荷，减少叶梢涡流带来的振动与空泡效应，适合对运行平稳性有要求的浅吃水作业场景，比如内河观光小艇、水下检测机器人的动力端，或是小型养殖作业船的推进单元。从结构设计逻辑来看，整个部件分为轮毂与叶片两个核心功能段，中间的轮毂段做了中空轴套设计，内孔预留了与传动轴配合的安装位，轴孔的公差带选取要匹配传动轴的过渡配合要求，保证扭矩传递过程中不会出现径向窜动，轮毂外圆做了流线型的锥度过渡，从前端的轴孔入口到后端与叶片衔接的位置，曲面曲率顺着水流方向逐步收窄，

　　减少水流经过轮毂时的阻力损失。叶片部分采用大侧斜的曲面构型，每个叶片的叶根与轮毂衔接处做了加厚的圆角过渡，避免应力集中在连接位置，毕竟推进过程中叶片承受的交变水动力载荷会持续作用在叶根区域，圆角半径的选取要结合叶片厚度做匹配，既不能过大增加轮毂段的水流阻力，也不能过小导致应力集中系数超标。叶片的曲面从叶根到叶梢做了变螺距设计，靠近叶根的位置螺距更小，适配轮毂附近较低的水流线速度，叶梢位置螺距逐步增大，匹配外圈更高的线速度，让整个叶片盘面的水流推动效率更均匀，不会出现叶根区域负载不足、叶梢区域过载的情况。安装边界上，轮毂的轴向长度要匹配艉轴的安装伸出长度，中空轴孔的内径要对应传动轴的直径做适配，

　　叶片的最大回转直径决定了设备的最小安装吃水深度，安装时要保证叶梢与船体外壳、导流罩之间留有足够的间隙，避免运转过程中叶梢剐蹭船体，同时间隙大小也会影响推进效率，间隙过大会导致叶梢涡流的能量损失增加，间隙过小则容易出现剐蹭风险，一般设计时间隙值取叶片最大回转直径的1%到2%区间，兼顾安全与效率。实际使用中，这类多叶螺旋桨的动平衡要求更高，每个叶片的重量偏差、型面偏差都要控制在极小范围内，不然高速运转时会产生明显的径向振动，传递到船体上会影响驾乘体验，甚至会导致艉轴的密封件过早磨损。设计过程中，叶片的型面曲率要经过流体仿真验证，保证不同航速下的推力曲线平滑，不会在常用工况区间出现推力骤降的情况，叶片的厚度从叶根到叶梢逐步减薄，

　　叶梢位置做了圆弧收边，减少叶梢的涡流强度，降低运行噪音。轮毂后端的锥面设计还能起到导流作用，让经过叶片的水流平顺向后排出，减少尾流的紊流区域，进一步提升推进效率。整个部件的材质选型如果用于海水场景，还要考虑耐腐蚀性能，不过从结构设计本身来说，所有的曲面衔接都做了顺滑过渡，没有直角或者突变的结构，既减少了水阻，也能避免水流中的杂物挂附在叶片或者轮毂上，降低缠绕故障的概率。在与动力系统匹配时，轮毂的轴孔可以根据需求加装键槽，通过平键传递扭矩，也可以做锥面配合的结构，依靠摩擦力传递扭矩，适配不同功率的动力输出单元，小功率场景下锥面配合的安装便捷性更高，大功率场景下平键连接的扭矩传递可靠性更强。叶片的安装角度是固定的，属于定距螺旋桨结构，相比可调螺距螺旋桨结构更简单，维护成本更低，适合工况相对稳定的民用小型船舶使用，不需要额外的螺距调节机构，整体重量更轻，安装维护的难度更低。
