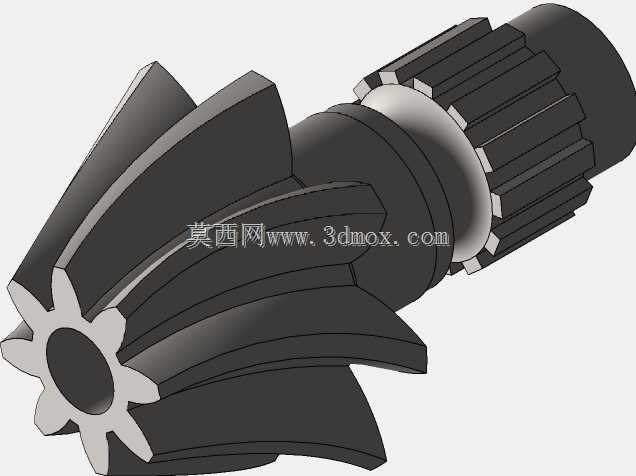

带花键轴段螺旋锥齿轮传动件结构设计

　　这类带集成花键轴段的螺旋锥齿轮，是相交轴动力传递场景里的核心执行零件，常见于差速器输入端、小型农机转向传动箱、工业缝纫机主传动、园林机械动力头等需要小空间内完成转向变矩传递的工况中，区别于分体装配的锥齿轮与传动轴结构，集成式设计能消除轴与齿轮配合的间隙累积，在高转速、频繁正反转的传动场景里，能大幅降低连接松动、键槽磨损的故障概率。

　　从功能特性来看，该零件的螺旋锥齿段承担相交轴间的扭矩与转速传递，螺旋齿形的设计相比直齿锥齿轮，啮合重合度更高，传动过程中齿面是逐步进入与退出啮合状态，冲击载荷小，运行噪音更低，适合中高速传动场景；齿端的花键轴段采用矩形花键结构，相比单键连接，花键的多齿均匀承载特性，能传递更大扭矩，同时对配套的传动轮毂具备更好的定心精度，装配时能保证齿轮与外接部件的同轴度，减少传动过程中的偏摆振动。

　　设计过程中首先要匹配安装空间的边界约束，轴段总长需要适配传动箱的轴承跨距，预留轴承安装位、密封件安装槽的轴向尺寸，锥齿轮的节锥角需要匹配配对齿轮的安装轴交角，通常这类小模数集成锥齿轮的轴交角多为90度，设计时要保证齿面的接触斑点位于齿面中部，避免偏载造成的齿面早期点蚀。齿形参数设计阶段，需要结合传递扭矩计算齿根弯曲强度与齿面接触强度，确定合适的模数、齿数、螺旋角与压力角，螺旋角的选取要平衡轴向力与啮合重合度的关系，过大的螺旋角会造成轴承承受的轴向载荷激增，过小则无法发挥螺旋齿的传动平稳性优势。

　　花键段的设计需要匹配外接传动件的内花键参数，定心方式采用大径定心，适配多数通用传动件的加工精度要求，花键的齿侧间隙需要根据使用工况调整，频繁正反转的场景下选取较小间隙，减少传动回差，有温度变化的工作场景则适当放大间隙，避免热胀造成的卡滞。轴段上的台阶结构除了承担轴承内圈的轴向定位作用，还要预留密封件的安装空间，台阶处的过渡圆角需要严格控制，避免应力集中造成的轴段断裂，圆角半径通常不小于轴径的十分之一，同时要匹配对应轴承的安装倒角尺寸，保证装配时轴承能贴合定位端面。

　　实际装配时，该零件通常通过两个深沟球轴承或者圆锥滚子轴承支撑在传动箱壳体上，锥齿端朝向箱体内与配对锥齿轮啮合，花键端伸出箱体外或者连接箱内的其他传动部件，装配时需要调整齿轮副的安装距，保证齿侧间隙在设计要求范围内，间隙过大会造成传动冲击与回差，间隙过小则会导致润滑不良、齿面磨损加剧。日常运维中，这类集成轴齿轮的故障多集中在齿面磨损、花键齿压溃、轴颈磨损几个方面，设计阶段通过合理的热处理工艺匹配，齿面采用渗碳淬火处理提升硬度，芯部保持足够韧性，花键部位采用高频淬火提升耐磨性能，轴颈部位保证加工粗糙度与圆柱度，能有效提升零件的整体使用寿命。

　　在小型动力传动设备的布局中，这类集成式锥齿轮轴能大幅减少传动链的零件数量，省去齿轮与轴的键连接、轴向固定等附加结构，让传动箱的整体结构更加紧凑，重量更轻，尤其在手持动力设备、小型移动作业机械的传动系统中，这类结构的应用占比正在逐步提升，相比分体式结构，集成轴齿轮的装配工序更少，累计装配公差更容易控制，批量生产时的质量稳定性也更有保障。
