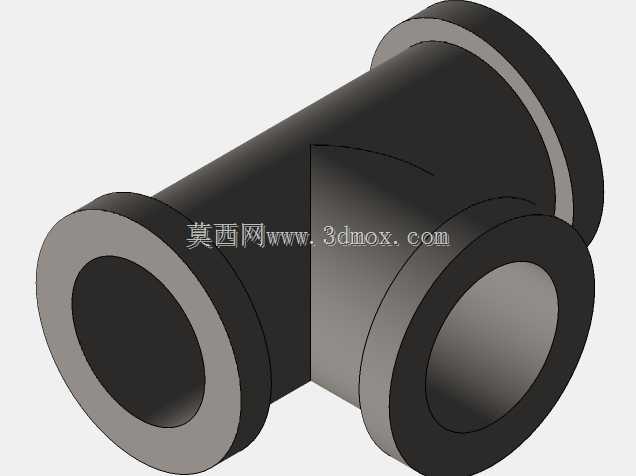

等径斜三通法兰连接管路接头结构

　　在工业流体输送管网的搭建作业中，管路分支节点的处理直接决定整套管线的密封可靠性与流体输送效率，这款带法兰连接结构的斜向三通接头，就是针对非正交分支管路场景开发的专用连接件。不同于常规正三通的90°正交分支结构，这款接头采用斜向分支角度设计，能够在管路需要斜向引出支路的场景下，减少流体在节点处的流向突变，降低局部阻力损失，尤其适用于对流体压降控制要求较高的给排水、化工介质输送、暖通循环水等管路系统中。

　　从结构设计来看，三个连接端均采用标准凸面法兰结构，法兰端面的密封面预留了足够的垫片安装空间，安装时只需匹配对应压力等级的密封垫片，通过螺栓紧固即可实现可靠密封，无需额外焊接作业，既降低了现场安装的施工难度，也方便后期管路维护时的拆卸更换。接头主体采用等径设计，三个接口的通径尺寸保持一致，能够保证支路与主路的流体通流能力匹配，避免因通径突变造成的流速异常、介质淤积等问题。

　　建模过程中，首先确定三个管路接口的轴线夹角，斜向分支的角度经过流体阻力仿真验证，能够在满足管路走向需求的前提下，最大程度降低流体在节点处的湍流强度。主体管壁厚度根据常用管路压力等级设定，兼顾结构强度与材料成本控制，法兰部分的螺栓孔位置、法兰盘厚度、密封面凸台高度均参照通用管路法兰标准进行参数化建模，确保模型能够直接对接标准管路元件库，方便设计人员直接调用到整套管路的装配设计中。

　　安装边界方面，这款接头的三个法兰端面均为垂直于对应管路轴线的平面设计，安装时需要保证对接管路的轴线与接头对应接口的轴线重合，避免因对接错位造成法兰密封面受力不均，引发泄漏问题。接头整体的外形轮廓在满足结构强度的前提下做了圆滑过渡处理，三个接口交汇处的外壁做了圆弧补强，能够降低管路内压作用下的应力集中系数，提升接头在长期承压工况下的使用寿命。内壁交汇处同样做了顺滑的流道过渡处理，没有突兀的棱角结构，能够减少流体介质在节点处的滞留，对于输送含少量固体颗粒的介质场景，也能降低颗粒在接头内部沉积堵塞的风险。

　　在实际选型应用中，这款斜三通接头可以适配多种金属或非金属管路材质的法兰对接，只要匹配对应通径与压力等级的法兰参数，就可以直接安装使用，无需对管路端部做额外加工。相比焊接式的斜三通接头，法兰连接的形式更适合需要经常拆装检修的管路段，也适用于现场不具备焊接作业条件的安装场景。在三维装配设计中调用该模型时，设计人员可以直接通过法兰端面的配合约束完成装配，模型自带的质量参数、重心位置等属性也能为后续的管路支吊架设计、管线应力分析提供准确的参考依据。
