立式曲面结构储水罐体设计方案

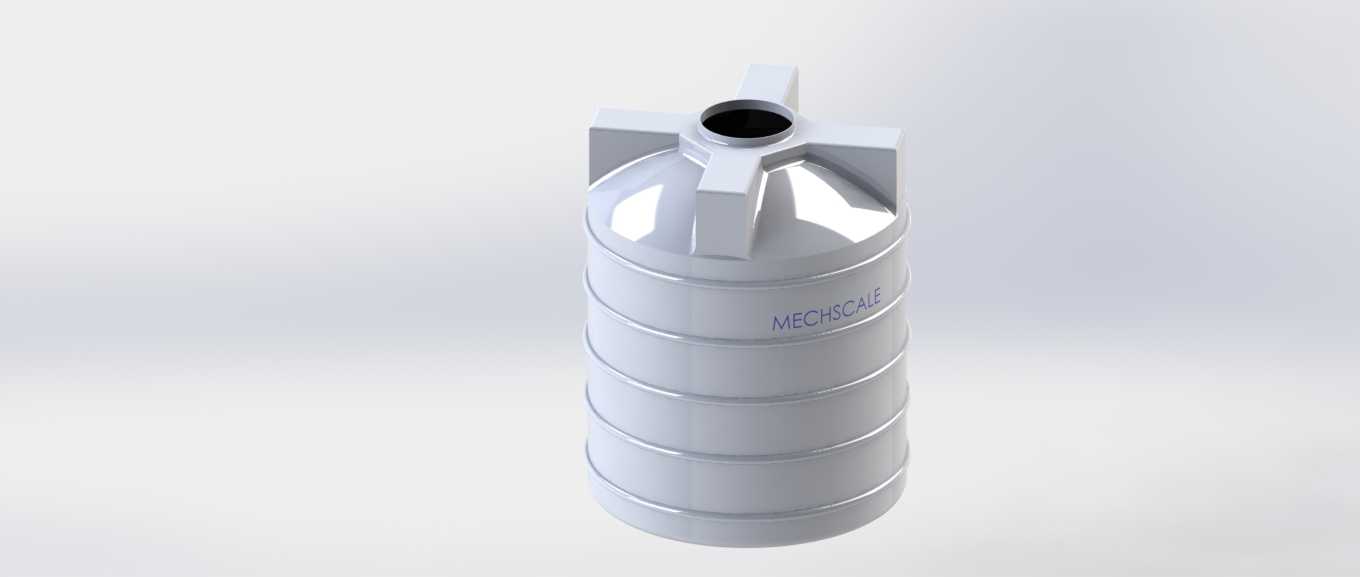

　　这款立式储水罐体的设计，最初是面向小型民用供水、分布式水处理单元以及户外临时储水场景做的方案，在实际工程应用里，这类罐体常被安置在建筑屋面、户外设备旁、小型净水站点的配套储水单元位置，承担常压下的清水、低腐蚀性中性流体的静态存储功能，相比方形储水结构，圆柱曲面的罐身能更好地均匀承受内部液体静压力，减少局部应力集中带来的结构变形风险，哪怕长期满载储液，罐壁的受力分布也能保持均匀，不需要额外增设过多加强筋来补强结构，能在满足结构强度的前提下控制整体耗材用量。

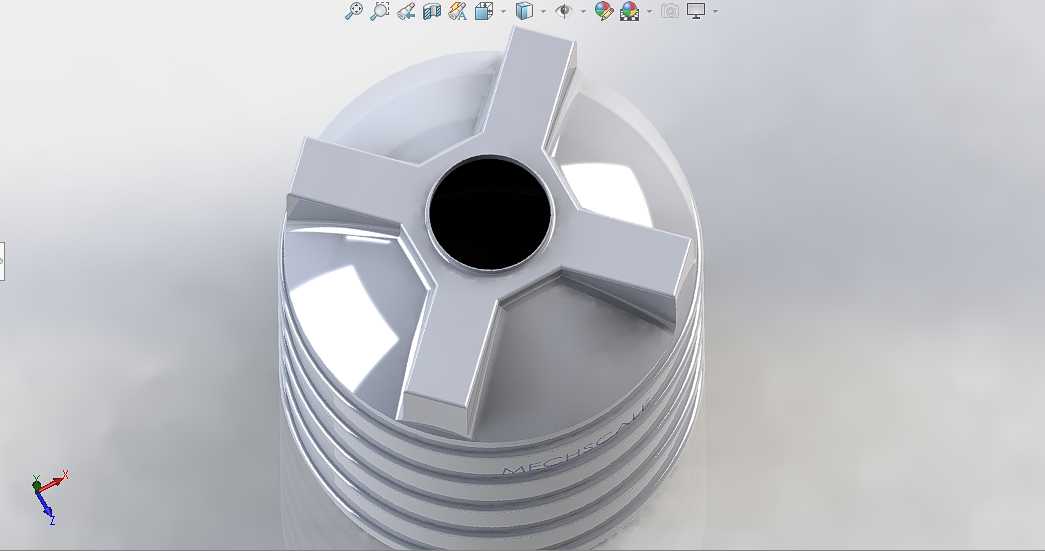

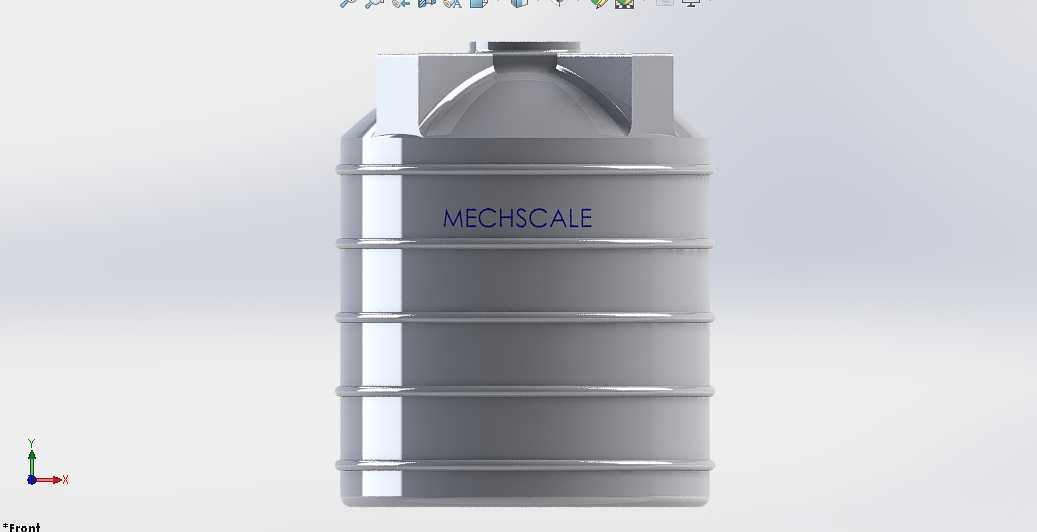

　　从设计思路上看，整个罐体采用曲面建模逻辑搭建，没有生硬的棱角转折，罐身做了多道环形凸起的加强结构，这些环筋不是单纯的装饰结构，每一道环筋的凸起高度和过渡圆角都经过受力校核，当罐内注满液体时，环筋可以抵消罐壁受液压产生的径向形变，同时在罐体堆叠运输或者临时叠放时，环筋也能起到轴向的限位支撑作用，避免罐身受压出现凹陷。罐顶的结构做了对称的四个凸台结构，这部分结构一方面是作为吊装时的受力点位，方便现场安装时用吊具卡入凸台间隙完成起吊对位，不需要额外焊接吊耳破坏罐体表面的防腐层，另一方面凸台的对称布局也能让罐体在安装固定时，通过配套的抱箍卡接在凸台下方，限制罐体的径向位移，哪怕安装位置存在一定的振动，也不会出现罐体偏移倾倒的问题。

　　顶部的进出水口采用居中布局，接口处做了加厚的翻边处理，方便后续对接管道法兰或者快装接头，翻边的圆角过渡避免了接口位置的应力集中，长期受管道拉扯作用力也不容易出现开裂渗漏。罐身底部做了向内收的圆弧过渡底座，没有尖锐的直角焊缝，既减少了加工时的焊接打磨工作量，也能避免罐体放置时底部边缘因为应力集中出现卷边变形，底座的接触面积经过核算，在满载状态下放置在普通混凝土地面时，地面承受的压强不会超过常规室外地坪的承载阈值，不需要额外做加厚的混凝土基础，降低现场安装的施工成本。

　　在安装边界的考量上，这款罐体的径向尺寸控制适配常规的楼道、单元门的通行宽度，不需要拆解就能完成室内外的转运，罐体的总高度也适配常规民用建筑的屋面承重梁间距，安装时可以直接将罐体落座在承重梁对应的位置，不需要额外做荷载分散的钢结构支架。罐身的曲面光滑过渡，没有卫生死角，做内外防腐涂层处理时能保证涂层均匀覆盖，不容易出现积液残留的问题，哪怕是用于存储饮用水，也能满足基本的卫生防护要求，日常清洁时可以直接通过顶部开口冲洗内壁，污水顺着罐底的圆弧面就能完全排空，不会有残液滞留滋生细菌。

　　建模过程中，所有曲面的连续性都做了约束，相邻曲面之间保持G2连续，没有曲率突变的位置，后续如果要做结构仿真分析，网格划分时不会因为曲面尖角出现网格质量差的问题，能直接导入仿真软件做静力学受力校核，也能直接导出加工图纸用于滚塑或者钣金焊接加工，不需要再做额外的曲面修补。罐身的环筋间距是按照常压储液的压力梯度设置的，越靠近罐底的位置环筋间距越小，因为罐底位置的液体静压力更高，更密的环筋能更好地抵抗罐壁形变，而靠近罐顶的位置液压较低，环筋间距适当放大，在保证强度的同时减少不必要的结构冗余，控制整体的重量。顶部的四个凸台做了等角度90度分布，不管现场管道从哪个方向接入，都能找到对应的固定点位来安装管道支架，不需要在现场额外焊接固定件，减少现场施工的动火作业量，提升安装效率。
