轴类加工测量用带夹紧结构V型块

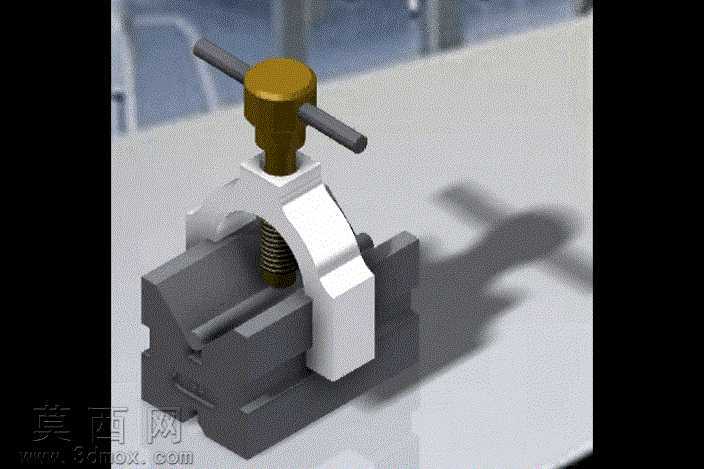

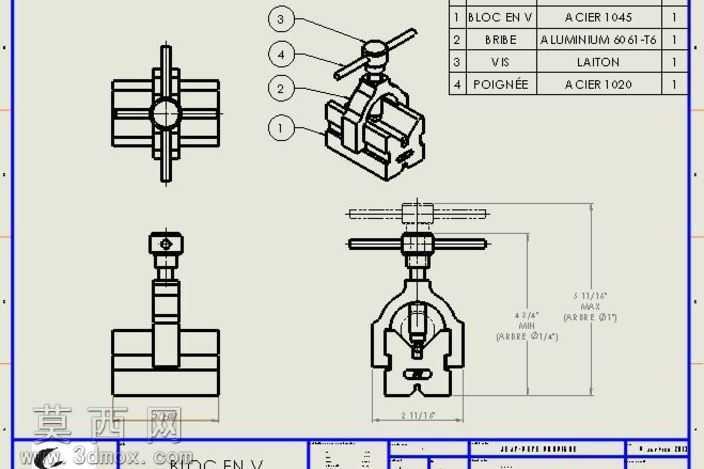

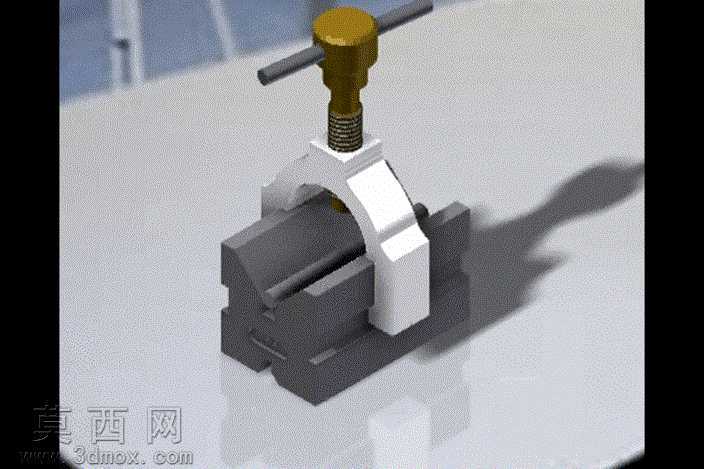

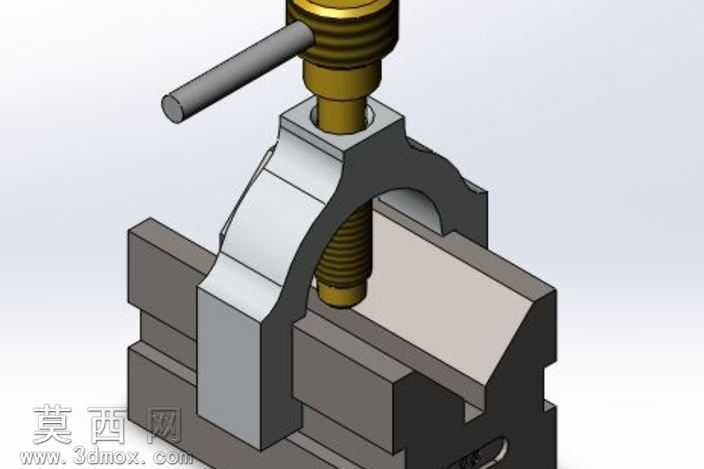

本V型块三维模型采用SolidWorks进行全参数化建模，完整还原了轴类加工测量场景下的装夹定位夹具结构，建模过程严格遵循机械加工工装的设计规范，对各组成零件的尺寸公差、装配关系进行了精准复刻。模型整体分为V型基座、压臂、调节螺杆、操作手柄四个核心组成部分，其中V型基座采用90度开口V型槽设计，槽面做了贴合轴类工件外圆的定位结构设计，能够适配一定直径范围内的圆柱类轴件装夹需求，保证工件轴线与测量基准面的平行度要求。材质配置上，基座部分对应钢材1045的材质属性，设置了对应的金属哑光质感，表面做了发黑处理的视觉效果还原；压臂部分采用6061-T6铝合金材质，渲染时体现出铝合金特有的浅银灰色金属质感，兼顾结构强度与装夹时的轻量化操作需求；锁紧螺杆采用黄铜材质，操作手柄采用1020钢材外包防滑结构，各零件的材质区分清晰，装配后无干涉错位问题。结构设计上，采用螺杆下压式夹紧结构，转动顶部手柄即可带动压臂沿导向结构上下移动，实现对放置在V型槽内轴件的快速夹紧与松开，压臂与工件接触的位置做了圆弧适配设计，避免装夹过程中刮伤工件表面，同时保证夹紧力均匀分布，防止工件装夹变形。设计思路围绕轴类零件加工过程中的同轴度、圆跳动等形位公差测量需求展开，既可以作为独立的测量装夹工装使用，也可以配合机台工作台作为辅助定位夹具，整体结构紧凑，操作便捷，各活动部件的运动行程经过合理校核，能够满足常规直径范围轴件的装夹定位需求，模型装配关系完整，可直接用于工装结构演示、机加工工艺参考以及相关教学场景使用，完整还原了这类工装夹具的实用功能与结构特点。
