夹装式连接固定支座结构设计

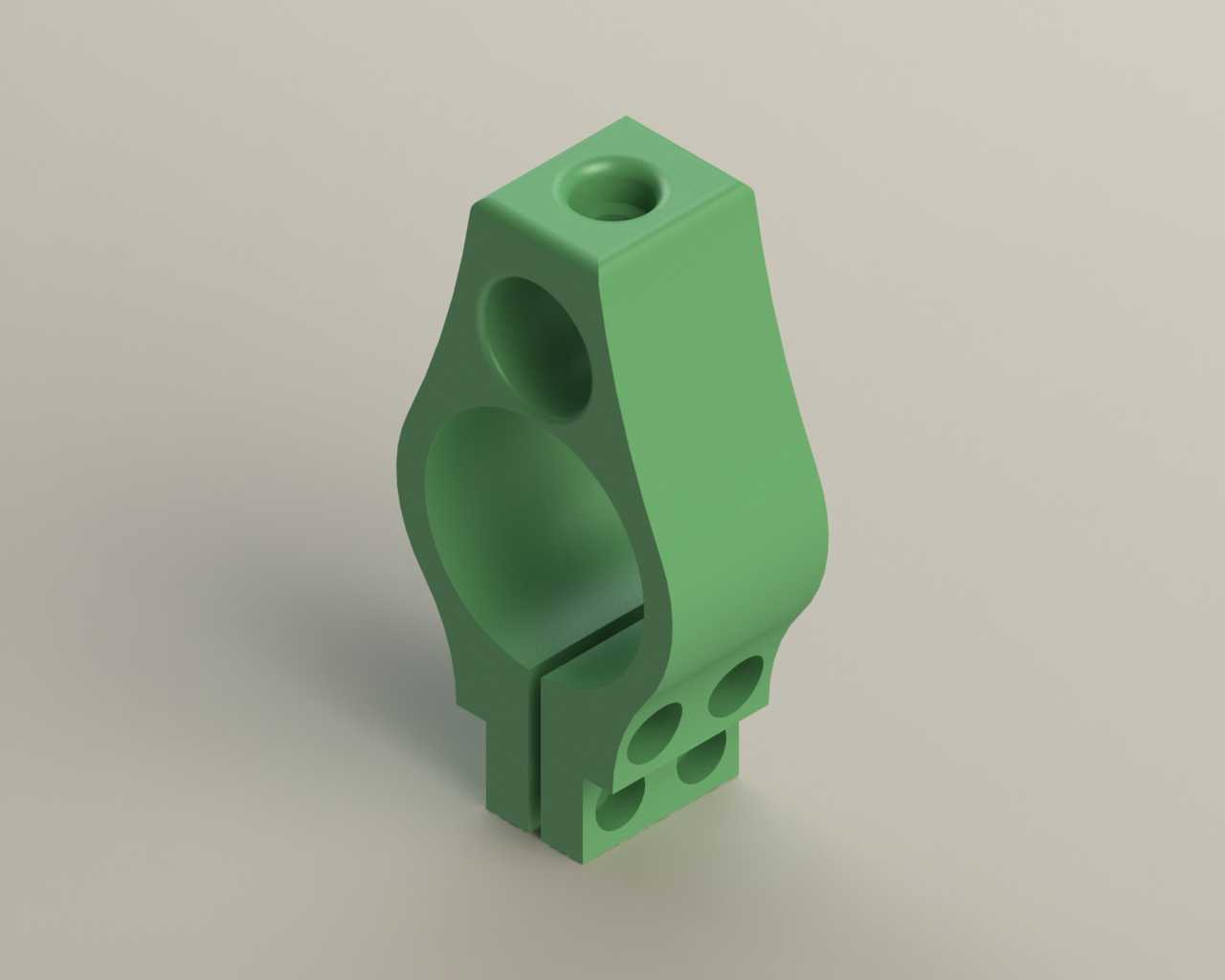

　　这类夹装式连接固定支座，常见于轻型自动化输送线的侧边辅件安装、小型实验台架的杆件接驳、户外便携设备的管夹固定场景中，核心作用是在不破坏主杆件母材结构的前提下，实现侧向功能组件的可靠挂载，避免在主受力管材上额外打孔削弱整体结构强度，适配圆管类主支撑构件的快速装配需求。从结构功能上看，主体采用单侧开口的C型抱夹腔体作为主夹持结构，腔体开口侧预留了锁紧缝隙，当配套螺栓穿过开口侧的两组安装孔锁紧时，C型腔体产生可控的弹性形变，抱紧穿过腔体的圆形主杆件，抱紧力可通过螺栓锁紧力矩精准调节，既可以满足静态挂载的防滑移要求，也能适配需要小幅调整挂载位置的装配场景，无需完全拆卸构件即可沿主杆件轴向滑动调整位置，调整到位后锁紧即可完成固定。

　　支座上部的凸台结构设置了垂直方向的安装通孔，用于挂载垂直方向布置的功能杆件，比如传感器安装杆、小型导向轴、喷管支架等，孔位的同轴度公差控制在IT7级，可保证挂载杆件的垂直精度，避免挂载组件出现倾斜偏摆。下部延伸的分体式安装耳设置了多组横向排布的安装孔，除了承担抱夹结构的锁紧受力之外，还可以作为侧向辅件的安装接口，用于固定走线卡扣、小型限位块、接近开关支架等小尺寸零件，实现一个支座同时满足多方向的组件挂载需求，减少管路上的固定件数量，优化整体装配空间。设计过程中，首先需要根据常用主杆件的外径确定C型腔体的基础尺寸，腔体内径比适配的主杆件外径大0.1-0.2mm，保证未锁紧状态下可以顺畅套入杆件，同时避免间隙过大导致锁紧后接触面积不足、

　　抱紧力不够的问题；开口缝隙的宽度设置为3-4mm，既保证锁紧时可以产生足够的形变空间，也避免缝隙过宽导致构件应力集中、反复拆装后出现塑性形变。上部安装凸台的高度根据挂载孔的螺纹深度要求设置，保证穿入的固定螺栓有足够的啮合长度，同时不会因为凸台过高导致整体结构冗余、重量增加。下部安装耳的厚度根据整体受力载荷计算，按照挂载总重量5kg的静态载荷、1.5倍安全系数校核，保证锁紧受力和侧向挂载受力下不会出现断裂变形，安装孔的孔位间距设置为标准件适配尺寸，可直接匹配常规的内六角圆柱头螺栓，无需额外定制紧固件。外形设计上，所有棱边都做了R2-R3的圆角过渡，避免锐边划伤装配人员，也减少应力集中点，提升构件的疲劳强度；整体结构采用对称式布局，

　　保证抱紧主杆件时受力均匀，不会出现单侧受力偏载导致的滑移问题。安装边界方面，需要注意主杆件的表面粗糙度建议不超过Ra3.2，过于光滑的表面会降低摩擦系数，需要适当增加锁紧力矩，过于粗糙的表面则会导致抱紧时接触不充分，影响固定可靠性；支座安装时需要保证C型腔体的轴线与主杆件轴线完全重合，避免偏斜导致局部应力过大，损伤杆件表面镀层；上部挂载的杆件长度不宜超过凸台高度的8倍，避免过长的杆件在受侧向力时出现杠杆效应，导致支座受力过载。这类结构相比传统的对开式管夹，零件数量更少，仅需一个主体构件加两组锁紧螺栓即可完成装配，装配效率提升40%以上，同时整体占用的径向空间更小，适合安装空间紧凑的管路布局场景，在轻工自动化、小型实验设备、户外便携支架等领域都有广泛的适配性。建模过程中需要重点管控C型腔体的圆度公差、各安装孔的位置度公差，以及开口缝隙的对称度，保证加工完成后锁紧动作顺畅，各安装接口的适配性符合装配要求，避免出现孔位错位、锁紧卡滞等问题。
