KW8系列带滚轮摆杆微动开关三维设计

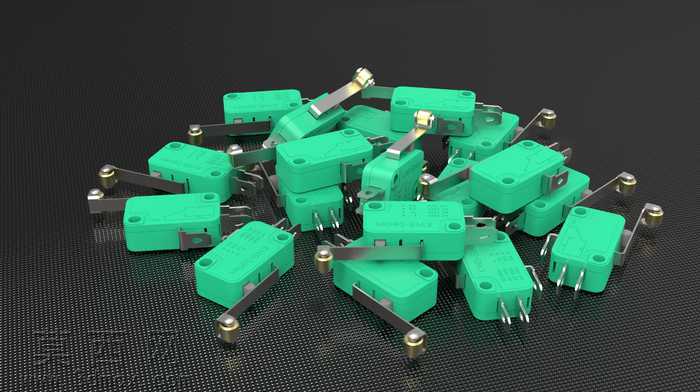

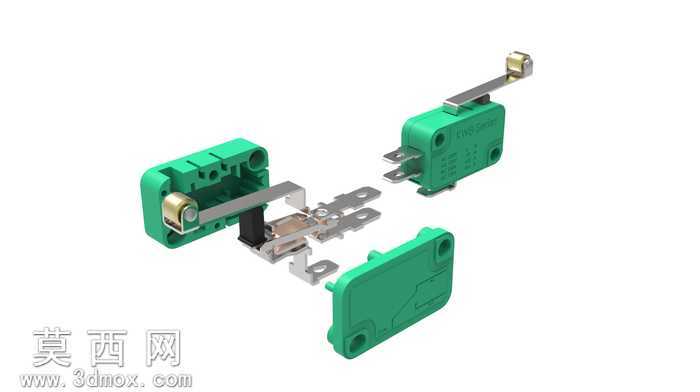

本作品为KW8系列微动开关的三维建模与渲染成果，建模阶段首先对实物进行尺寸测绘，梳理不同摆杆构型的微动开关结构共性与差异：所有同系列开关均采用统一规格的浅绿色绝缘基座，基座上预留引脚插装位、触点安装腔与摆杆铰接支座，建模时先绘制基座的二维草绘轮廓，通过拉伸、切除命令生成基座主体，再对基座表面的安装卡扣、定位凹槽、引脚过孔等细节特征逐一细化，保证基座的装配兼容性。针对不同款式的摆杆结构，分别建模直柄摆杆、带金属滚轮的弯柄摆杆等不同执行端结构，摆杆的金属铰接轴、导电触点、银合金接触片等金属部件单独建模，还原金属部件的冲压成型结构与弯折角度，引脚部分按照实际插装尺寸建模，还原引脚的倒角与插装导向结构，保证所有部件的装配干涉检查全部通过，铰接位置的转动间隙符合实际产品的活动余量。材质设置阶段，绝缘基座采用哑光浅绿色硬质塑料材质，调整材质的粗糙度与漫反射参数，还原工程塑料的磨砂质感；金属摆杆、铰接轴、引脚采用镀镍金属材质，设置合适的反射强度与高光参数，还原金属部件的亮面质感；摆杆端部的滚轮采用黄铜基材加表面镀镍的材质设置，区分滚轮与摆杆的金属质感差异；内部导电触点采用银合金材质，设置略高的反射率体现触点的光滑导电面。渲染阶段采用深色碳纤维纹理背景板，将多只不同摆杆款式的KW8微动开关错落堆叠摆放，调整摆杆的角度呈现自然的散落状态，布置多盏柔光光源从不同角度打光，避免塑料基座出现过曝反光，同时突出金属部件的高光细节，添加柔和的接触阴影增强模型的立体感，最终渲染效果清晰展现该系列微动开关的外观细节、结构特征与不同款式的差异，可用于电器产品选型展示、装配模拟演示、产品宣传素材制作等场景，建模过程中严格遵循微动开关的实际生产尺寸，保证模型的尺寸精度与结构还原度，能够直接导入装配场景进行虚拟装配验证。
