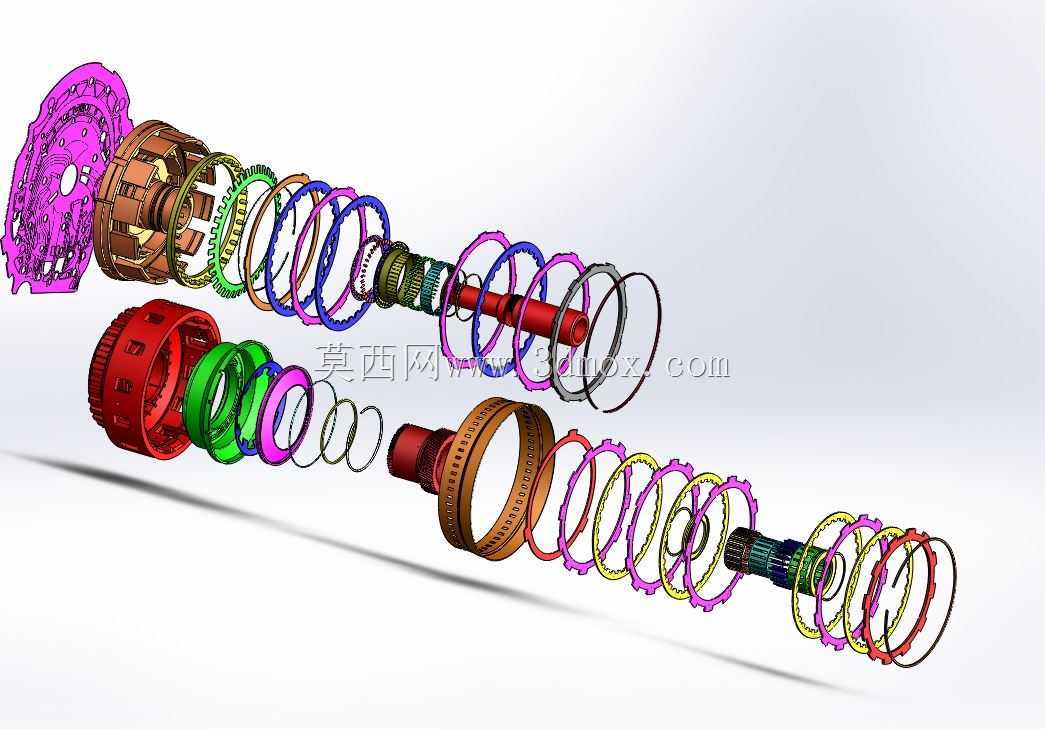

多片式离合器传动分支组件爆炸视图结构

　　这套多片式离合器传动分支组件，主要应用在自动变速器的动力传递支路中，承担着特定挡位下的动力接合、切断与扭矩传递功能，是行星齿轮变速机构实现挡位切换的核心执行部件之一。从爆炸视图的排布可以看出，整套组件沿轴向分层布置，核心的动力传递路径围绕中心花键轴展开：输入端的离合器毂通过外花键与多组钢片卡接，摩擦片则通过内花键与中心轴上的从动毂连接，当液压油通入活塞腔时，活塞在油压作用下沿轴向移动，将交错排布的钢片与摩擦片压紧，依靠接触面的静摩擦力实现输入端与从动轴的刚性连接，传递对应挡位的扭矩；当油压卸除时，布置在活塞另一侧的回位弹簧会推动活塞复位，钢片与摩擦片之间恢复间隙，切断动力传递路径。

　　设计过程中，首先需要匹配目标变速器的额定传递扭矩，通过计算摩擦片的接触面积、摩擦系数、所需压紧油压，确定摩擦片与钢片的数量、内外径尺寸，同时要保证单片摩擦片的面压处于材料允许的范围内，避免长期工作出现过度磨损、烧蚀的问题。活塞部分的密封采用了双唇口橡胶密封圈，分别密封活塞内外径与离合器毂、中心轴的配合面，设计时需要预留合理的密封圈压缩量，既要保证高压油腔的密封性，又要避免密封圈摩擦力过大导致活塞回位卡滞，同时在活塞上设计了单向球阀结构，用于快速排出离合器接合过程中油腔内的残留空气，避免出现接合抖动、压力建立滞后的问题。

　　整套组件的轴向安装边界需要严格匹配变速器壳体的内部轴向空间，各零件的轴向尺寸链需要反复校核：从离合器毂的定位端面开始，依次叠加钢片、摩擦片的厚度、压盘厚度、活塞行程、回位弹簧的预压长度、卡簧的槽位深度，保证离合器完全接合时活塞有足够的压紧行程，完全分离时钢片与摩擦片之间的间隙均匀，避免出现半联动拖磨的情况。径向尺寸上，离合器毂的最大外径需要避开周边行星排、换挡执行元件的运动包络，中心轴的内花键参数需要匹配变速器输入/输出轴的花键规格，保证同轴度误差在允许范围内，避免高速旋转时出现动不平衡量过大的问题。

　　回位弹簧采用了多组周向均布的螺旋弹簧设计，相比单一大刚度弹簧，这种布置方式可以让活塞受到的回位力更加均匀，避免活塞偏磨导致的卡滞问题，弹簧的刚度需要匹配油压卸除后的回位力要求，既要保证活塞能快速回位到位，又不能因为刚度过大导致离合器接合时需要的油压过高，增加液压系统的负载。组件两端的卡簧、挡圈用于限制各轴向零件的窜动量，卡簧槽的位置精度直接决定了离合器分离间隙的大小，加工时需要严格控制槽的深度、宽度以及与轴线的垂直度，避免卡簧装配后出现倾斜、脱出的风险。

　　摩擦片的表面采用了粉末冶金摩擦材料，表面开有径向油槽，一方面用于变速器油的流动散热，带走离合器接合过程中滑磨产生的热量，另一方面可以在分离时在摩擦副之间形成均匀的油膜，避免出现粘连。钢片采用优质碳素钢冲压成型，表面经过磨削处理保证平面度，平面度误差控制在0.02mm以内，避免压紧时出现局部接触导致的压力分布不均。离合器毂采用铝合金压铸成型，在保证结构强度的前提下降低旋转件的质量，减小转动惯量，降低换挡过程中的冲击。

　　在实际装配过程中，需要按照轴向顺序依次装入各零件，注意摩擦片与钢片的交错顺序，活塞装配前需要在密封圈表面涂抹自动变速器油，避免装配时划伤密封圈，卡簧装入卡簧槽后需要确认完全卡入到位，周向转动无卡滞。整套组件装配完成后，需要进行气压密封性测试，通入0.4MPa的压缩空气检查活塞是否能正常移动，各密封面无泄漏，回位弹簧能推动活塞顺利复位。在变速器台架测试中，需要验证该离合器分支在不同油温、油压下的接合特性，保证接合过程平顺无冲击，分离彻底无拖滞，在额定扭矩下长时间滑磨无过热、烧蚀现象，满足变速器全工况下的动力传递可靠性要求。
