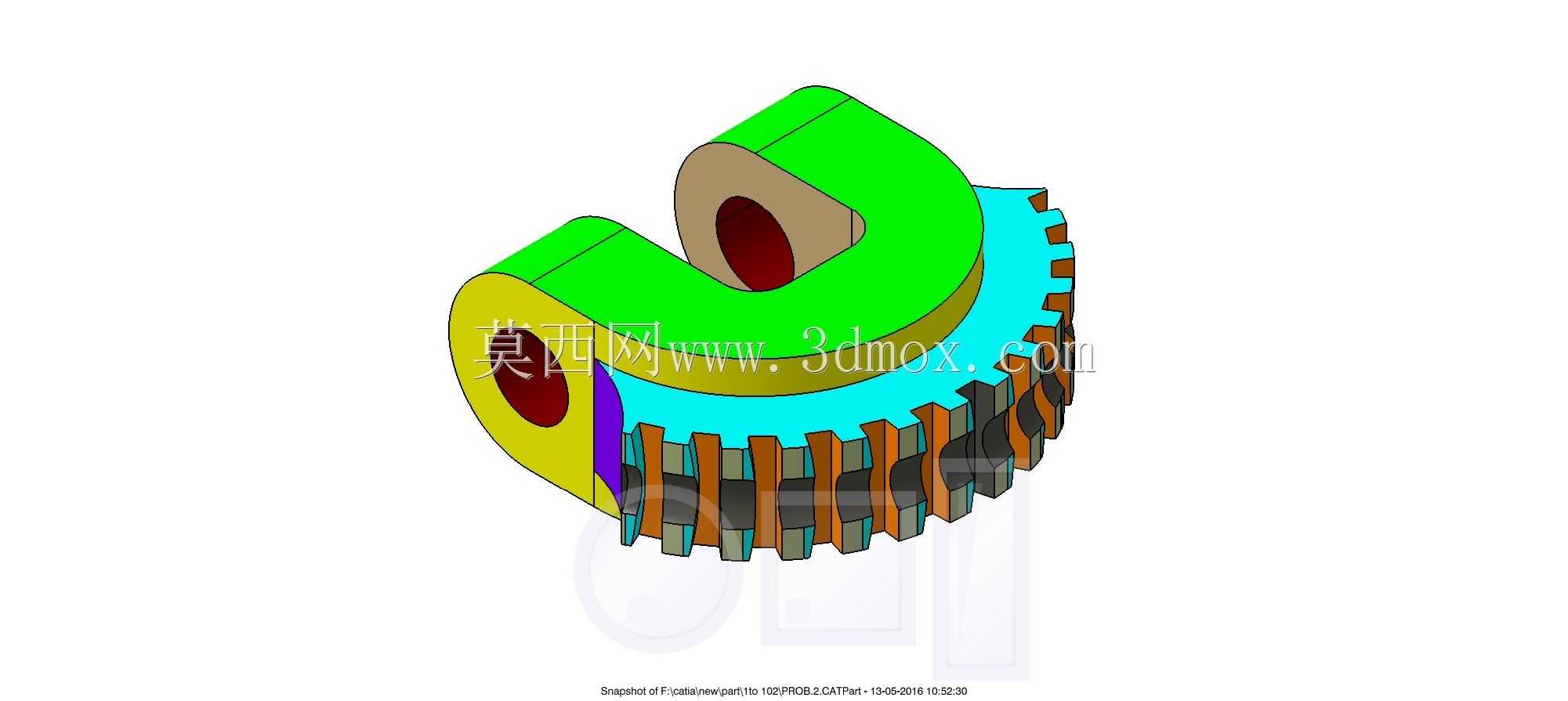

钻削主轴用半齿传动小齿轮结构

项目分类:齿轮 发布时间:2021-11-27 ID:408427
  • 钻削主轴用半齿传动小齿轮结构

  在钻削加工设备的进给传动链路里,这类半齿结构的小齿轮承担着把回转运动转化为齿条直线往复动作的核心作用,和常规全齿圆柱齿轮不同,它不需要整周连续啮合传动,只需要在设定的转角范围内和齿条完成啮合脱开的循环,刚好匹配钻削主轴快进、工进、快退的往复行程逻辑,避免了额外设置离合器、换向机构带来的结构冗余。从实际装配场景来看,这类小齿轮的安装边界需要和齿条的安装基面严格对齐,齿轮的分度圆切线要和齿条的节线完全重合,轴向定位依靠轮毂上的两个同轴安装孔完成,孔的公差带选用H7级过渡配合,既保证传动过程中不会出现轴向窜动,也方便后期维护时的拆卸更换。齿轮的非啮合半周做了缺齿式的让位结构,这部分的轮廓设计需要充分考虑和齿条齿顶的安全间隙,

  当齿轮转到非啮合区间时,缺齿部分的圆弧半径要小于齿根圆半径,保证转动过程中不会和齿条齿顶发生刮蹭,同时这个让位结构也能降低齿轮整体的转动惯量,让主轴往复换向的动作更干脆,减少传动冲击。设计这类半齿轮的时候,首先要核算钻削主轴的往复行程长度,根据行程反推需要参与啮合的有效齿数,有效啮合段的齿形参数和标准圆柱直齿轮保持一致,压力角选用20度通用值,模数根据传动需要传递的扭矩来选定,齿面的硬度处理要匹配齿条的硬度差,避免啮合过程中出现过快的磨粒磨损。齿轮轮毂部分的U型开槽结构,是为了适配主轴上的拨叉联动结构,当齿轮完成一个啮合行程带动齿条走到终点后,U型槽会触发行程限位机构,同时配合换向结构让齿轮反向转动,带动齿条复位,

  这个开槽的位置精度直接影响往复行程的终点定位精度,槽的两个侧壁需要做淬火处理,承受拨叉反复碰撞带来的接触应力。从外形尺寸的匹配逻辑来说,齿轮的总厚度要和齿条的宽度保持适配,啮合段的齿宽比齿条宽度小1到2毫米,避免安装时出现齿面偏载,轮毂部分的外径要小于齿根圆直径,防止轮毂和齿条的安装基面发生运动干涉,两个安装孔的中心距要和主轴组件上的安装轴中心距完全一致,孔的端面要做沉头设计,让固定螺栓的头部完全沉入沉孔内,不会突出到齿轮端面外侧和周边的防护结构发生刮碰。在实际运行过程中,这类半齿轮的啮合起始点和终止点都做了齿端修薄处理,避免轮齿刚进入啮合和刚退出啮合的时候出现齿顶顶撞的问题,修薄的长度大概是半个齿距,修薄量按照齿厚的十分之一控制,

  能有效降低啮合瞬间的冲击噪音,也能延长轮齿的疲劳寿命。和整周齿轮搭配齿条的连续传动结构相比,这种半齿结构不需要电机频繁正反转就能实现齿条的往复直线运动,能简化钻削设备主轴箱的传动链设计,减少电气控制的逻辑复杂度,在中小型台钻、专用钻削工位的进给结构里应用非常广泛。建模的时候需要特别注意有效啮合齿段和非啮合让位段的平滑过渡,过渡位置不能有尖锐的棱角,避免热处理的时候出现应力集中,导致齿轮运行过程中出现崩裂的问题,同时齿形的建模要严格按照展成法的生成逻辑来做,保证每个参与啮合的轮齿齿形精度都能达到8级精度要求,啮合侧隙控制在0.05到0.1毫米之间,既不会因为侧隙过大出现传动空程,也不会因为侧隙过小出现卡滞问题。
