带移动脚轮的饼干包装上料皮带输送机

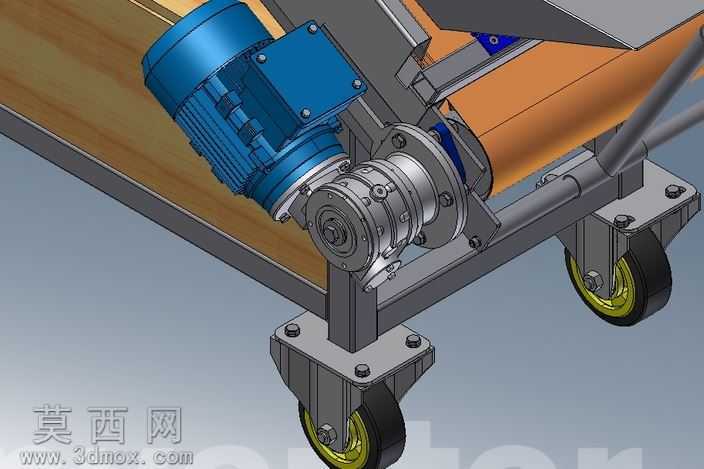

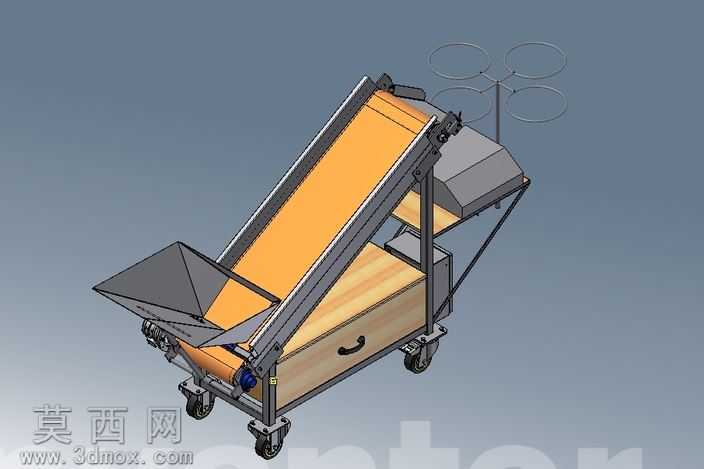

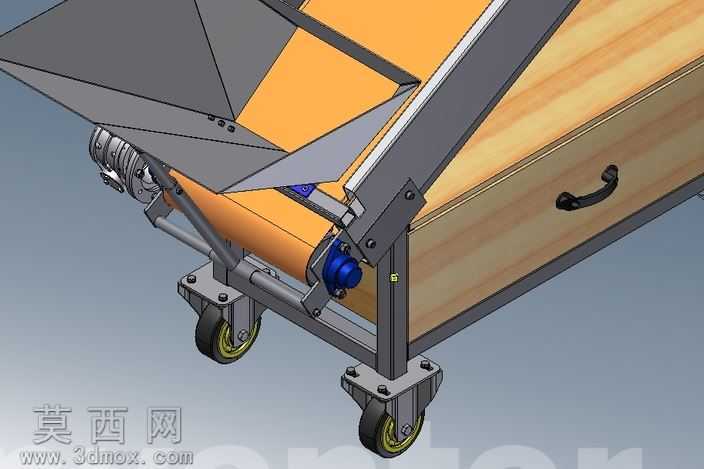

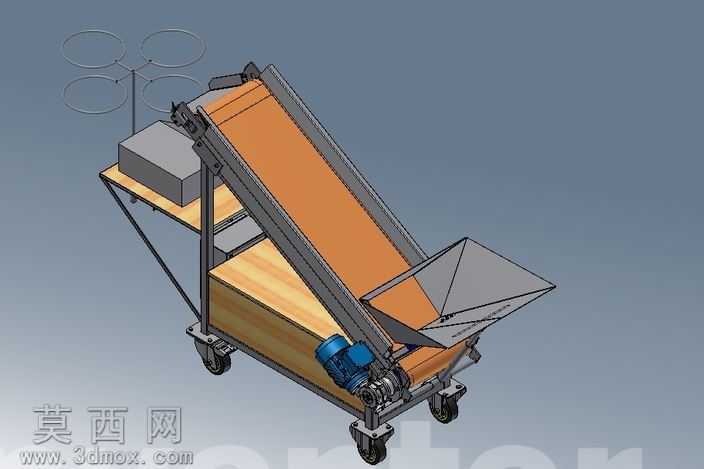

本作品为针对饼干包装工序设计的倾斜式皮带输送机三维模型，采用三维机械设计软件完成全参数化建模，所有零部件均按照实际加工装配尺寸1:1还原，模型无破面、无冗余特征，可直接用于工程出图、装配干涉校验与方案展示。模型整体采用可移动推车式结构设计，底部框架采用方管焊接结构的承载底座，底座下方配置四个带刹车的万向脚轮，可灵活调整设备摆放位置，适配不同布局的包装生产线，无需额外打地脚固定，满足小型食品加工车间灵活换线的使用需求。输送部分采用倾斜布置的橙色防滑皮带作为承载输送介质，皮带两侧设置挡边结构，避免输送过程中包装饼干滑落，皮带张紧机构设置在设备两端的辊筒处，可通过调节螺栓调整皮带张紧度，保障输送运行平稳无打滑。驱动单元采用蓝色减速电机直连主动辊筒的传动方案，减速电机通过安装座固定在倾斜段下部的框架侧面，传动路径短、传动效率高，可根据输送产能需求匹配对应功率与转速参数。设备上端设置敞口式集料导料斗，可承接上游工序来料，将物料平稳导至皮带表面；下端设置水平置物平台，可放置待输送的包装饼干物料箱，方便操作人员上料作业。渲染阶段针对不同零部件赋予对应真实材质：金属框架赋予哑光碳钢材质，皮带赋予哑光橡胶防滑材质，脚轮赋予黑色橡胶与镀锌金属支架材质，减速电机赋予蓝色工业漆与金属散热壳材质，置物平台赋予浅木纹饰面材质，导料斗赋予哑光不锈钢材质，整体渲染效果贴近真实工业设备外观，可直接用于方案汇报展示。设计过程中重点考量了食品包装场景的使用需求，整体结构无卫生死角，外露部件均做圆角过渡处理，避免积尘积料，方便日常清洁维护，同时倾斜角度经过反复校核，既保证包装饼干可平稳向上输送不滑落，又控制设备整体高度适配常规包装机的进料口高度，无需额外搭建登高操作平台，降低产线搭建成本。
