圆筒褶皱式空气过滤器三维结构设计

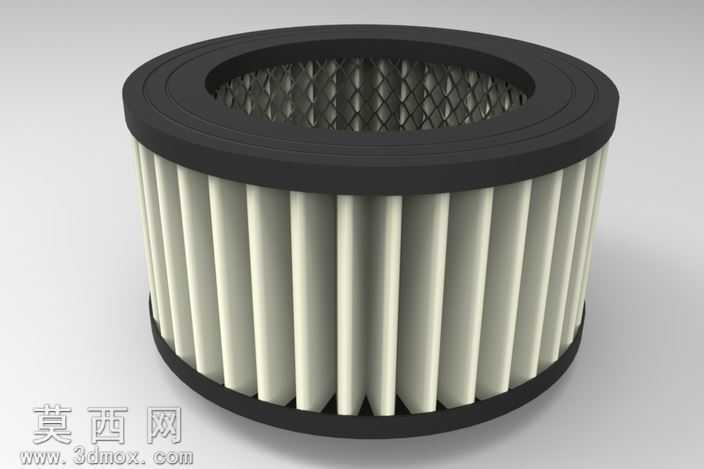

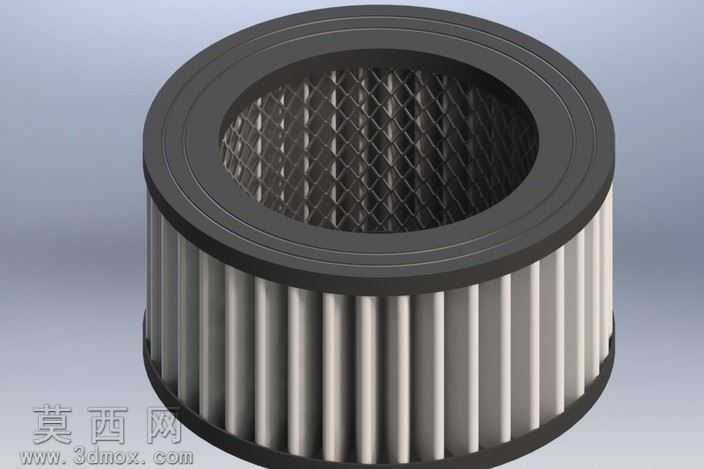

本作品为圆筒褶皱式空气过滤器的三维参数化设计成果，建模阶段采用SolidWorks完成全结构特征搭建，整体遵循工业过滤元件的实际生产尺寸逻辑进行比例校准。模型整体为同轴圆筒结构，上下两端设置硬质密封端盖，端盖采用环形实体建模，边缘做圆角过渡处理，模拟实际橡胶或硬质塑料端盖的装配形态，端盖内圈预留与安装基座匹配的定位止口特征，保证装配时的同轴度与密封贴合度。中部过滤主体采用褶皱式滤材结构，建模时通过阵列特征实现均匀排布的折褶形态，每一道折褶的弯折角度、折深、间距均保持一致，还原真实滤材最大化过滤面积的设计思路，滤材内侧设置菱形网格支撑结构，通过曲面阵列与实体加厚完成建模，模拟金属护网的支撑形态，避免滤材在气流压差作用下发生形变塌陷。渲染阶段针对不同部件赋予对应材质属性，上下端盖赋予哑光黑色硬质橡塑材质，调整粗糙度参数模拟橡胶端盖的微磨砂质感，避免过度反光；褶皱滤材部分赋予米白色纤维滤材材质，添加细微的纤维纹理贴图，还原纸质或化纤滤材的哑光多孔质感；内侧支撑护网赋予金属材质，调整金属度与反射参数，模拟镀锌钢丝网的金属光泽与网格通透感。场景布光采用多光源组合方案，主光源从侧上方45度角投射，突出滤材褶皱的立体层次与端盖的轮廓边界，辅助光源从底部补光，弱化模型底部阴影，背景采用浅灰色渐变背景，突出过滤器主体的结构细节。设计过程中重点考量过滤元件的功能实现逻辑，褶皱结构的排布在有限的圆筒安装空间内最大化拓展了有效过滤面积，在保证结构紧凑的同时提升容尘量与过滤效率，上下端盖的密封结构设计避免气流短路，内侧支撑网的设置保障滤材在工作风压下的结构稳定性，整体模型无多余冗余特征，各部件的装配关系清晰，可直接用于过滤设备的装配演示、结构验证以及相关教学场景使用，完整还原了工业用小型空气滤芯的典型结构特征。
