加热室内循环用金属焊接离心风轮结构

　　做了十几年机械结构设计，接触过不少热风循环类设备的核心部件，这类用于加热室内空气循环的风轮，看似结构简单，实际要兼顾气流效率、结构强度与长期运行稳定性，每一处细节都要贴合实际工况打磨。这类风轮的核心应用场景集中在工业加热烘箱、烘道、热风循环干燥设备这类需要恒定高温空气对流的场景，和普通民用送风风扇不同，它不需要大跨度的送风距离，核心要求是在密闭的加热腔体内形成稳定、均匀的湍流循环，让腔体内不同位置的温度差控制在工艺允许范围内，避免出现局部过热或者温度不足的问题，直接影响到干燥、固化、热处理这类工艺的成品一致性。

　　从结构本身来看，这个风轮采用金属板材焊接成型，没有采用一体冲压或者注塑的工艺，核心原因是适配高温工况——长期在100-300℃甚至更高温度的热风环境下运行，非金属材料容易出现老化变形，普通薄板材冲压的铆接结构在长期冷热交变应力下容易出现松动，焊接结构的整体刚性更好，焊缝位置经过打磨处理后，不会出现额外的气流扰动，也能避免长期运行后结构件脱落的风险。风轮的叶片采用后向式的弧形设计，这种叶片形态的优势在于运行时气流顺着叶片弧面导向，风阻更小，相同转速下能获得更稳定的风压，同时运行噪音更低，动平衡校准的难度也更低。整个风轮的平衡处理是生产环节的核心工序，焊接完成后需要对整体做动平衡检测，对偏重的位置做去重或者配重处理，保证高速旋转时的径向跳动控制在允许范围内，避免运行时出现震动，连带影响配套电机的轴承寿命，甚至引发整个加热腔体的共振。

　　在设计建模的时候，首先要确定的是风轮的安装边界：中间的轴孔尺寸要和配套驱动电机的输出轴做公差配合，一般采用H7/k6的过渡配合，搭配顶丝或者键槽做周向固定，避免旋转时出现打滑。风轮的外径尺寸要和加热腔的安装位预留足够的安全间隙，一般径向间隙保留15-25mm，既避免旋转时刮蹭腔体内壁，也不会因为间隙过大导致气流从边缘泄漏，降低循环效率。风轮的轴向宽度要结合腔体的纵深来确定，宽度过窄会导致气流覆盖范围不足，腔体内上下层温度差过大，宽度过宽则会增加不必要的转动惯量，提升电机的启动负载，也会浪费材料成本。叶片的数量和弧度是经过气流仿真验证的，叶片数量过少会导致出风脉动明显，气流不均匀，叶片过多则会增加风阻，降低通风效率，这个结构的叶片数量取了适中的数值，兼顾气流均匀性和运行效率。

　　实际选型适配的时候，还要结合配套电机的转速和风压参数做匹配，这类循环风轮一般搭配四级或者六级的异步电机，转速在900-1450转区间，过高的转速会导致噪音急剧上升，也会加剧轴承磨损，过低的转速则无法形成足够的风压带动腔体内的空气循环。焊接环节的工艺要求也不能忽视，所有叶片和上下端环的连接位置都要采用连续焊缝，避免出现虚焊、漏焊，焊接完成后要做应力退火处理，消除焊接带来的内应力，避免长期高温运行下出现焊缝开裂、叶片变形的问题。表面处理一般采用高温喷塑或者镀锌处理，抵御高温环境下的氧化锈蚀，延长部件的使用寿命。

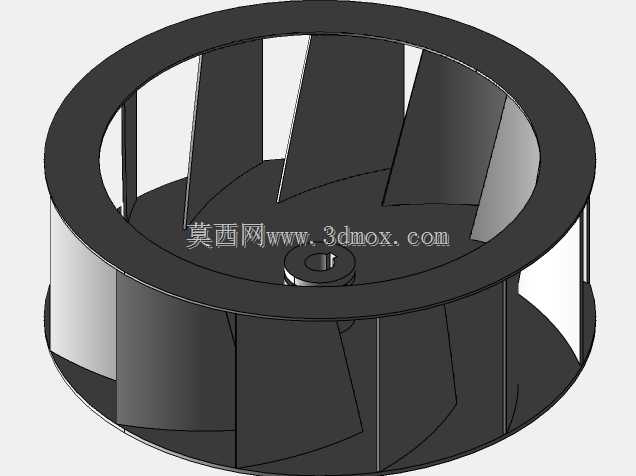

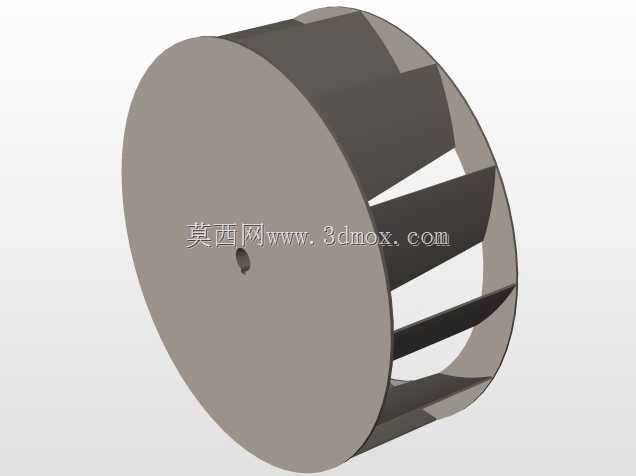

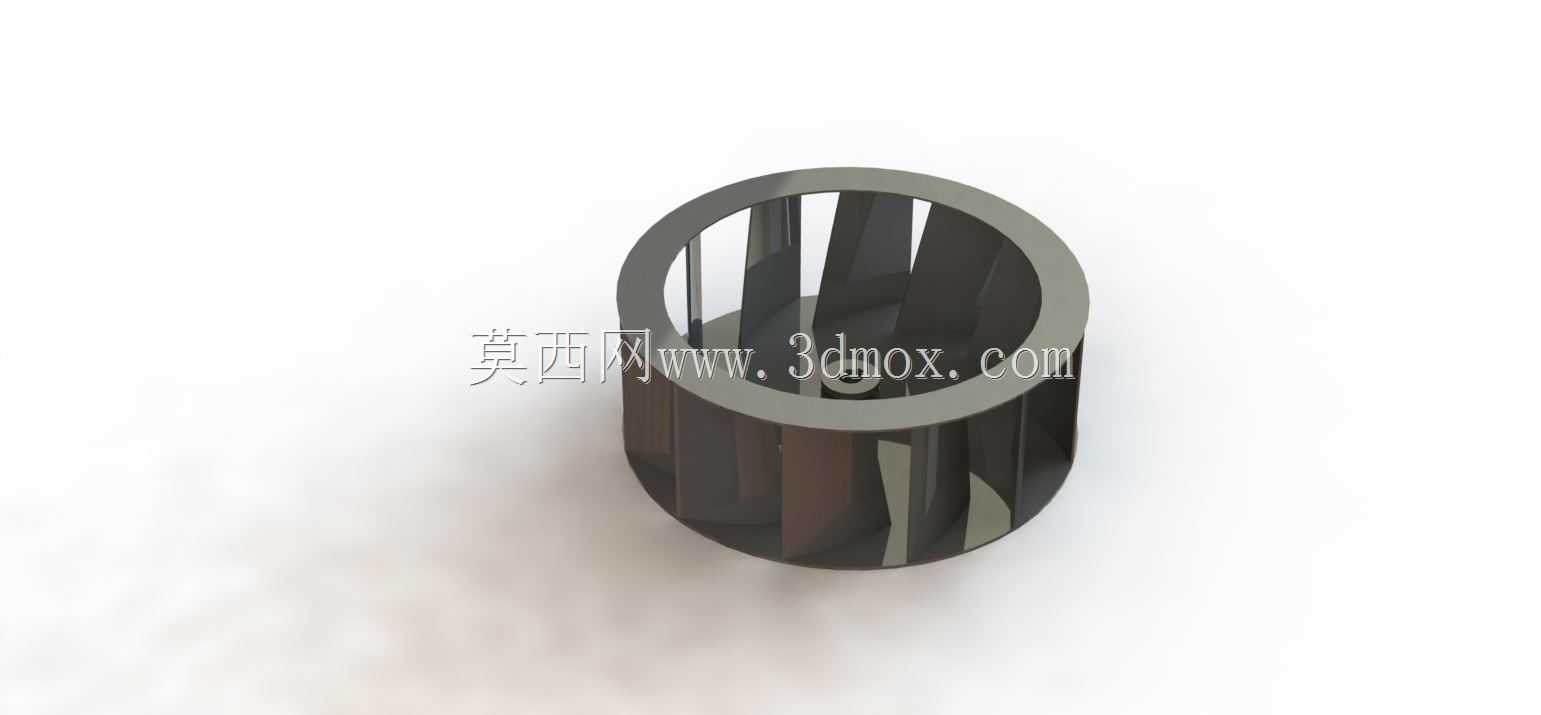

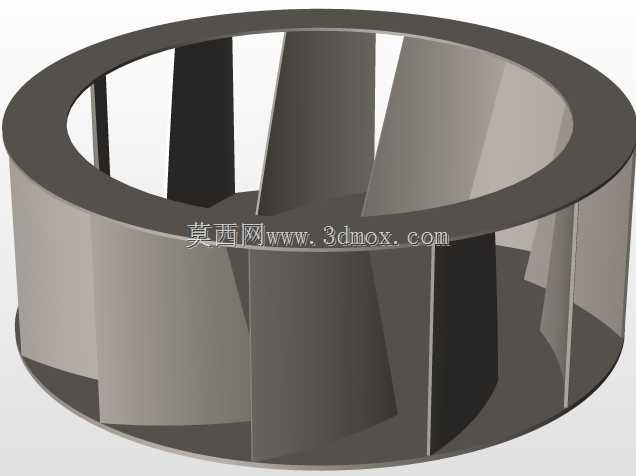

　　很多刚入行的设计人员做这类风轮的时候，容易只关注外形尺寸，忽略动平衡和焊接工艺的要求，最后做出来的部件装到设备上，运行时震动大、噪音高，用不了几个月就出现叶片变形、焊缝开裂的问题，本质上是没有结合实际工况把每个结构细节的作用考虑到位。这个风轮的三维结构完整还原了实际产品的所有细节，包括叶片的弧度、端环的厚度、焊接位置的结构形态，不管是做设备选型参考，还是做同类产品的结构优化，都能提供直观的结构参照，能帮设计人员减少很多反复测绘、调整参数的工作量。
