正时皮带张紧轮组件结构设计方案

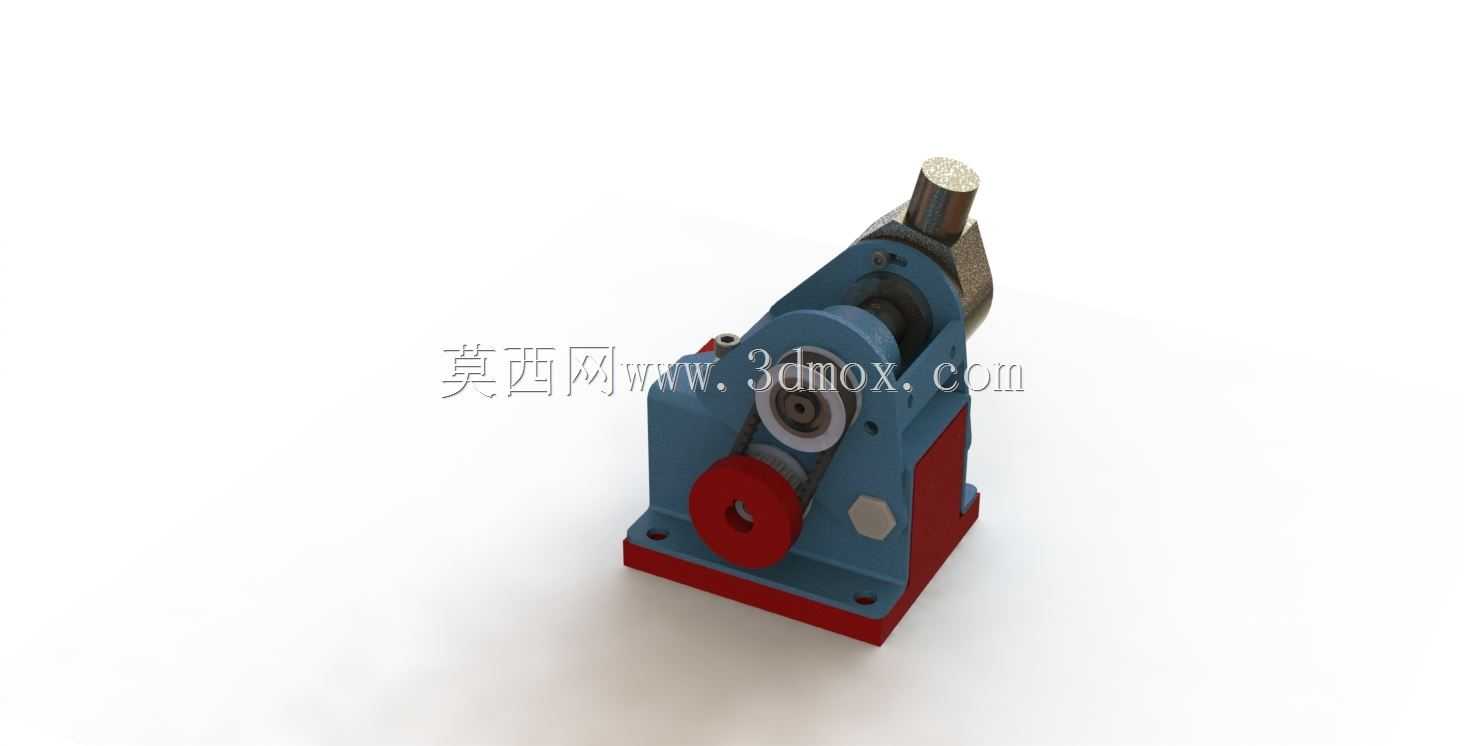

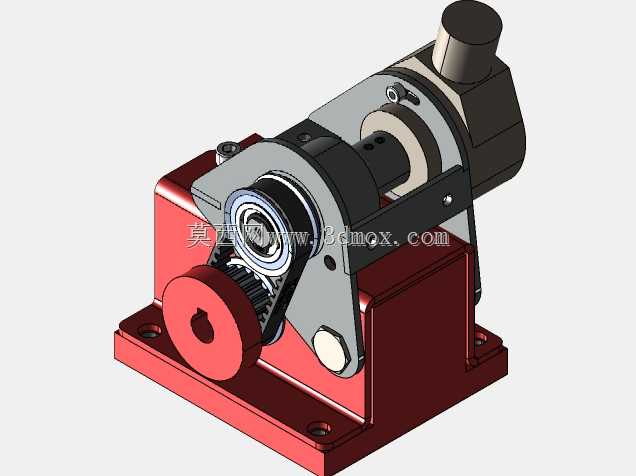

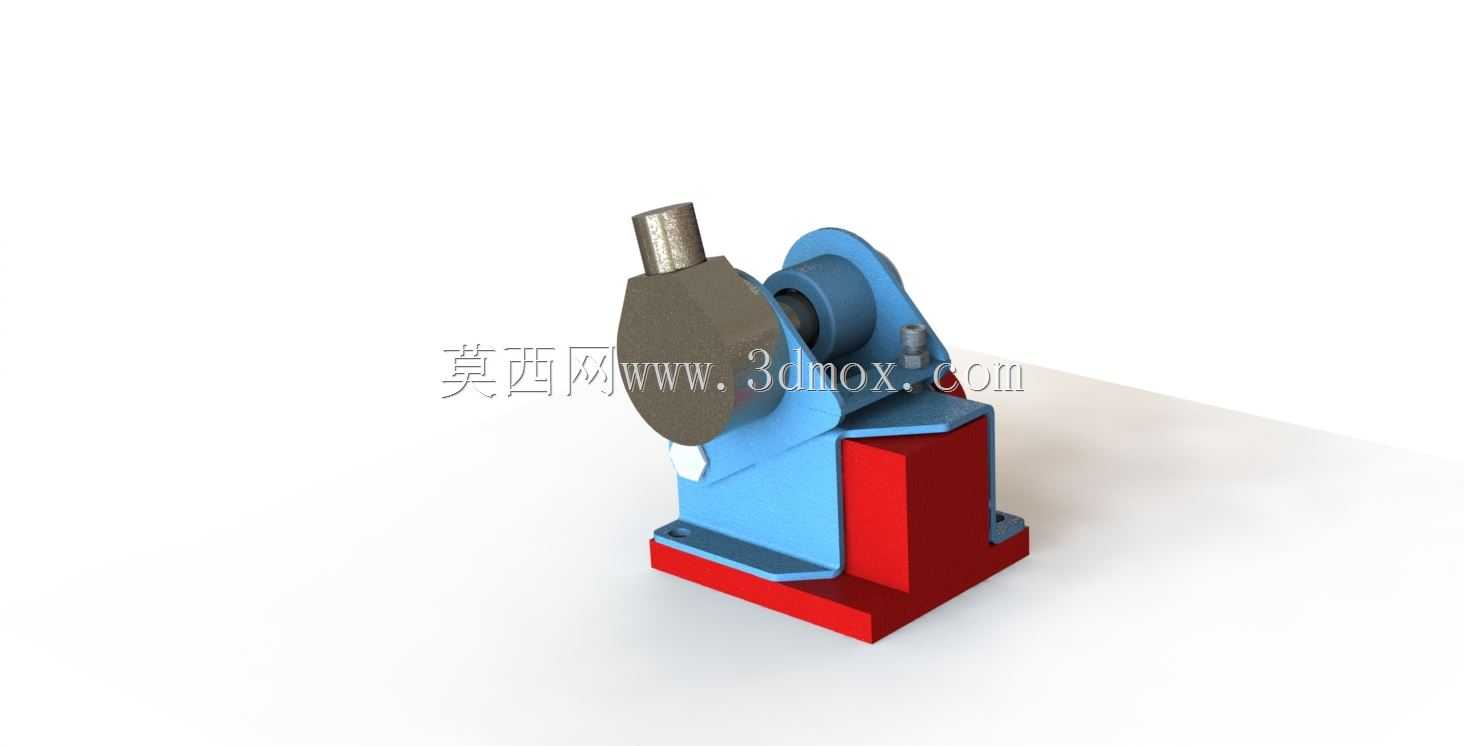

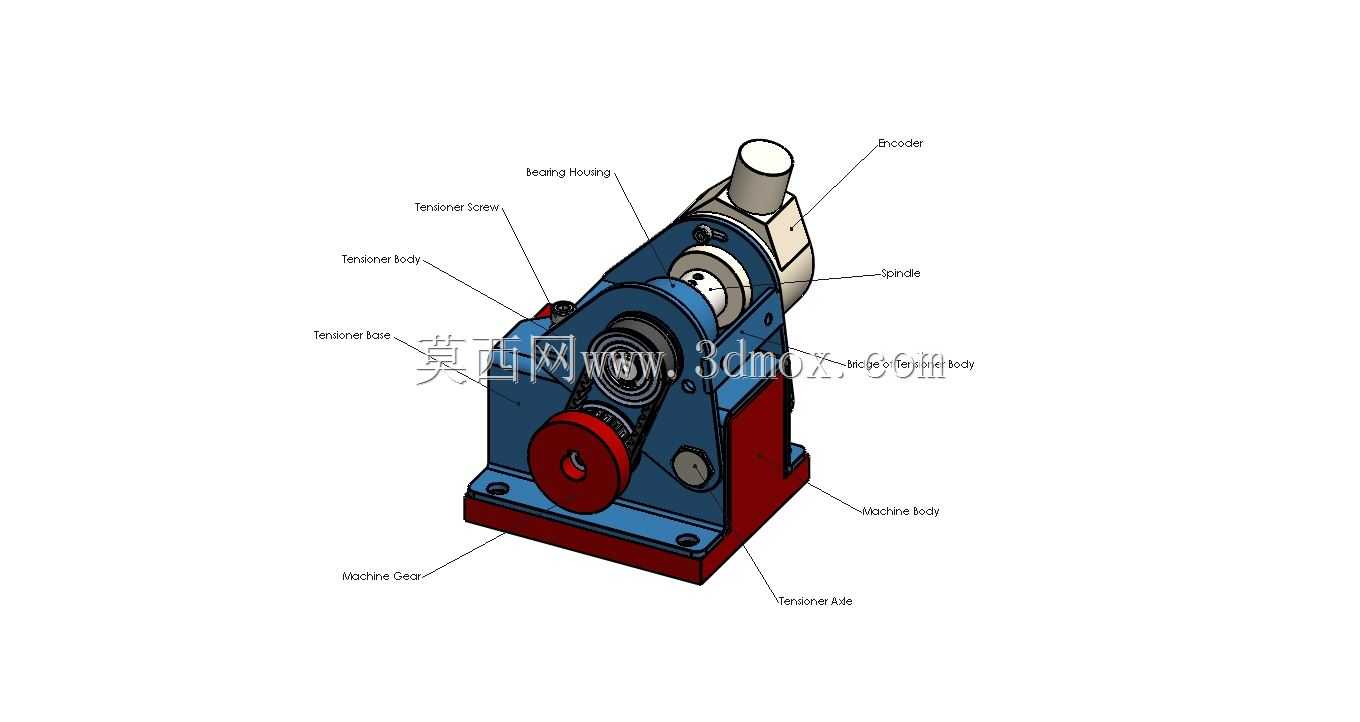

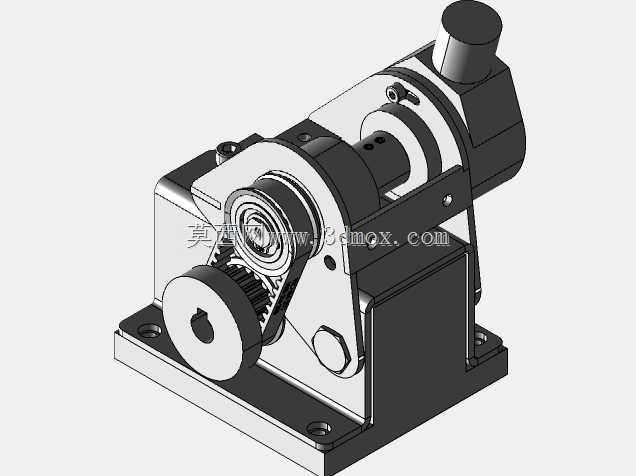

　　在发动机正时传动系统的布局中，皮带张紧部件的作用直接决定了配气相位的准确性，很多现场运维遇到的正时跳齿、皮带偏磨、异响问题，追根溯源都和张紧结构的设计匹配度不足有关。这套张紧组件的设计没有采用市面上常见的一体式悬臂张紧结构，而是拆分了支撑基座、摆臂支架、张紧轮轴三个核心模块，基座部分采用L型折弯支撑结构，底部预留了两个长圆形安装孔，安装时可以根据皮带实际张紧行程调整固定位置，适配不同中心距的正时传动布局，不需要额外加工调整垫片。

　　从实际应用场景来看，这类张紧结构除了适配小排量内燃机的正时传动，也可以移植到印刷设备、包装生产线的同步带传动工位，比如旧瓶印刷机的编码器传动端，因为编码器对传动间隙敏感度极高，普通的弹簧压合张紧轮容易因为设备振动出现张紧力波动，导致编码器计数偏差，这套结构的摆臂转轴处采用了无间隙衬套配合，摆臂的摆动阻尼可以通过侧端的锁紧螺钉微调，既能保证皮带运行过程中始终贴合张紧轮工作面，又不会因为张紧力过大导致皮带齿面过早磨损。

　　设计过程中优先考虑了安装边界的兼容性，整个组件的最大外轮廓尺寸控制在120mm80mm100mm范围内，基座安装面的平面度公差设定为0.05mm，避免安装后出现摆臂卡滞的问题。张紧轮的工作面做了15度的微锥处理，这个细节设计是为了抵消皮带运行过程中产生的轴向窜动力，很多平直面张紧轮在长时间运行后会出现皮带往一侧偏移的问题，微锥面可以让皮带始终保持在轮体中心位置运行，不需要额外加装挡边结构，也减少了轮体和皮带侧边的摩擦损耗。

　　结构的受力路径做了针对性优化，张紧力通过摆臂传递到基座的加强筋位置，而不是直接作用在固定螺钉上，基座的垂直支撑面和水平安装面之间做了三角形加强筋连接，筋板厚度设置为8mm，能够承受最大150N的径向张紧力，不会出现基座变形导致的张紧力衰减。摆臂和基座的连接轴采用过盈配合压装到基座孔位，轴端做了防转卡槽，避免摆臂反复摆动过程中连接轴出现松转。

　　在日常运维的便利性上，这套结构没有采用集成式的张紧弹簧，而是预留了外置扭簧的安装位，运维人员不需要拆解整个组件就可以更换不同刚度的扭簧，适配不同宽度、不同材质的同步带张紧需求。张紧轮的轴承采用双侧密封深沟球轴承，轴承座和摆臂之间采用H7/k6的过渡配合，更换轴承时只需要用铜棒敲击轴端就可以拆出轮体，不需要专用拉马工具，适合生产线现场的快速维护作业。

　　从传动精度的角度考量，摆臂的摆动行程控制在15度范围内，对应的皮带张紧调整量为12mm，足够覆盖正时皮带从新件到磨损极限的伸长量，不需要在皮带磨损后重新调整整个传动系统的中心距。轮体的径向跳动公差控制在0.03mm以内，高速运行时不会因为轮体跳动导致皮带出现波状振动，有效降低传动过程中的噪音水平，实测在3000rpm的运行转速下，组件位置的振动加速度值低于0.5g，完全满足内燃机正时系统以及精密传动工位的使用要求。

　　很多设计人员在做张紧结构选型时，往往只关注张紧力的大小，忽略了张紧力的作用方向，这套结构的摆臂回转中心位置经过反复校核，张紧力的作用方向始终和皮带的松边垂直，不会给皮带带来额外的轴向分力，也不会增加正时带轮的径向载荷，能够有效延长两端支撑轴承的使用寿命。基座的安装孔位做了沉头处理，固定螺钉安装后不会突出基座底面，保证安装面和设备机架完全贴合，避免出现安装倾斜导致的轮体偏摆问题。
