带防滑橡胶垫的可调支撑机器支脚

　　这类带防滑垫的支撑支脚，是工业设备装配环节里最容易被忽略但又直接影响整机运行稳定性的基础零部件，在各类轻型输送设备、小型包装单机、实验室检测仪器、非标工作台架的底部安装场景中应用极广，很多现场调试阶段出现的设备震动移位、运行噪音过大、台面水平度超差问题，追根溯源都和支脚选型或设计不合理直接相关。

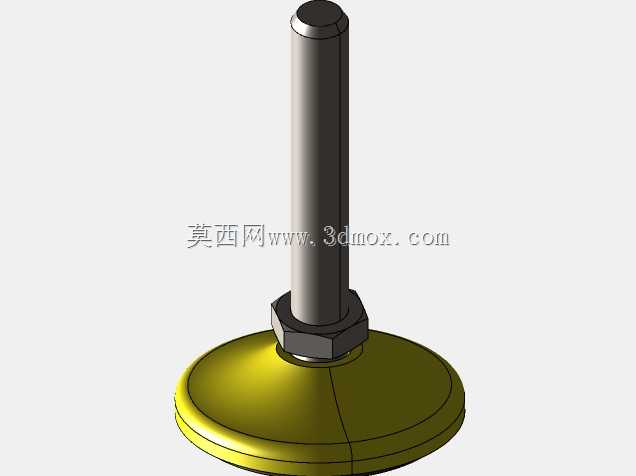

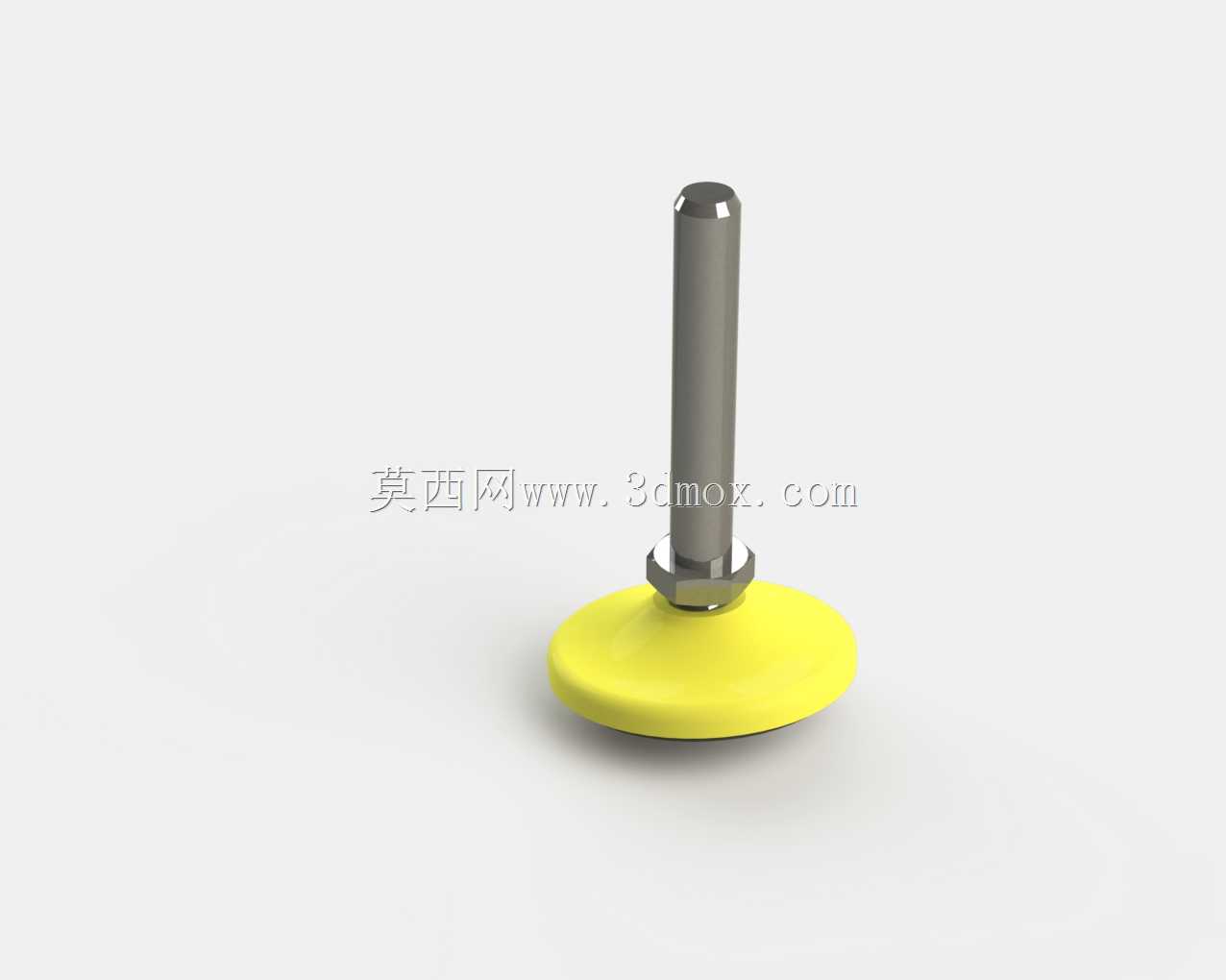

　　从结构设计逻辑来看，这款支脚采用金属螺杆加底部防滑减震垫的分体组合结构，金属螺杆部分采用标准外螺纹设计，可直接旋入设备底部预设的内螺纹安装孔，或是配合六角螺母实现安装高度的无级调节，单支脚的可调行程通常根据螺杆长度覆盖20-50mm区间，足以应对普通工业厂房地面3‰以内的平整度偏差，调试时无需额外垫塞铁片、橡胶片，仅通过旋转螺杆或锁紧螺母就能快速将设备台面调整至水平状态，大幅缩短现场安装调试的周期。底部的黄色防滑垫采用接触面积更大的圆盘形结构，和地面接触的底面做了细微的防滑纹路处理，材质选用硬度适中的耐磨橡胶，一方面可以增大支脚和水泥地面、环氧地坪、瓷砖地面之间的静摩擦系数，避免设备运行过程中受震动影响出现缓慢移位，另一方面橡胶材质本身的阻尼特性可以吸收设备运行时产生的高频微震动，阻断震动向地面传递的路径，既能够降低设备运行产生的结构传声噪音，也能避免震动传递影响设备上精密检测、计量部件的工作精度。

　　从安装边界来看，这类支脚的螺杆直径通常覆盖M8到M16的常用规格，对应单支额定承载从50kg到500kg不等，选型时需要根据设备总重量除以支撑点数量，再预留1.5倍以上的安全系数来匹配对应规格，避免长期承重导致螺杆变形或防滑垫过度压缩失效。底部圆盘的直径根据承载等级从40mm到100mm不等，更大的盘径可以分散对地面的压强，避免在环氧地坪、PVC地板等偏软的地面上留下压痕，同时盘径越大，支脚的抗倾覆稳定性越好，对于重心偏高的设备，优先选择大底盘规格的支脚能有效降低设备受外力碰撞时倾倒的风险。

　　在实际建模设计过程中，需要重点关注几个配合细节：一是螺杆和底部金属嵌件的连接强度，螺杆底部通常采用镦粗结构嵌在橡胶垫内部的金属连接座内，避免承重时螺杆从垫体中拔出；二是锁紧螺母和设备安装面之间的贴合度，螺母拧紧后要能完全锁死调节后的高度，避免设备运行震动导致螺杆回转、水平度发生变化；三是橡胶垫和金属底座的粘接强度，要保证在长期承重、接触地面少量油污的工况下，橡胶垫不会和金属底座出现脱胶分离。另外在装配布局时，四个支撑支脚的安装位置要尽量靠近设备框架的主梁下方，避免悬臂过长导致支脚承受额外的弯矩，对于长度超过2米的长条形设备，还需要在中间位置额外增加1-2组支撑支脚，避免框架长期受力出现中部下挠变形。

　　很多设计新人在做设备结构设计时，往往只关注主体功能结构的设计，随意选用支脚规格，等到现场调试时才发现支脚承载不足、调节量不够、防滑性能差等问题，反而要花费更多时间整改，这类基础支撑件的设计选型，恰恰是体现结构设计严谨性的细节点。
