DF500型刷握异形支撑构件结构设计

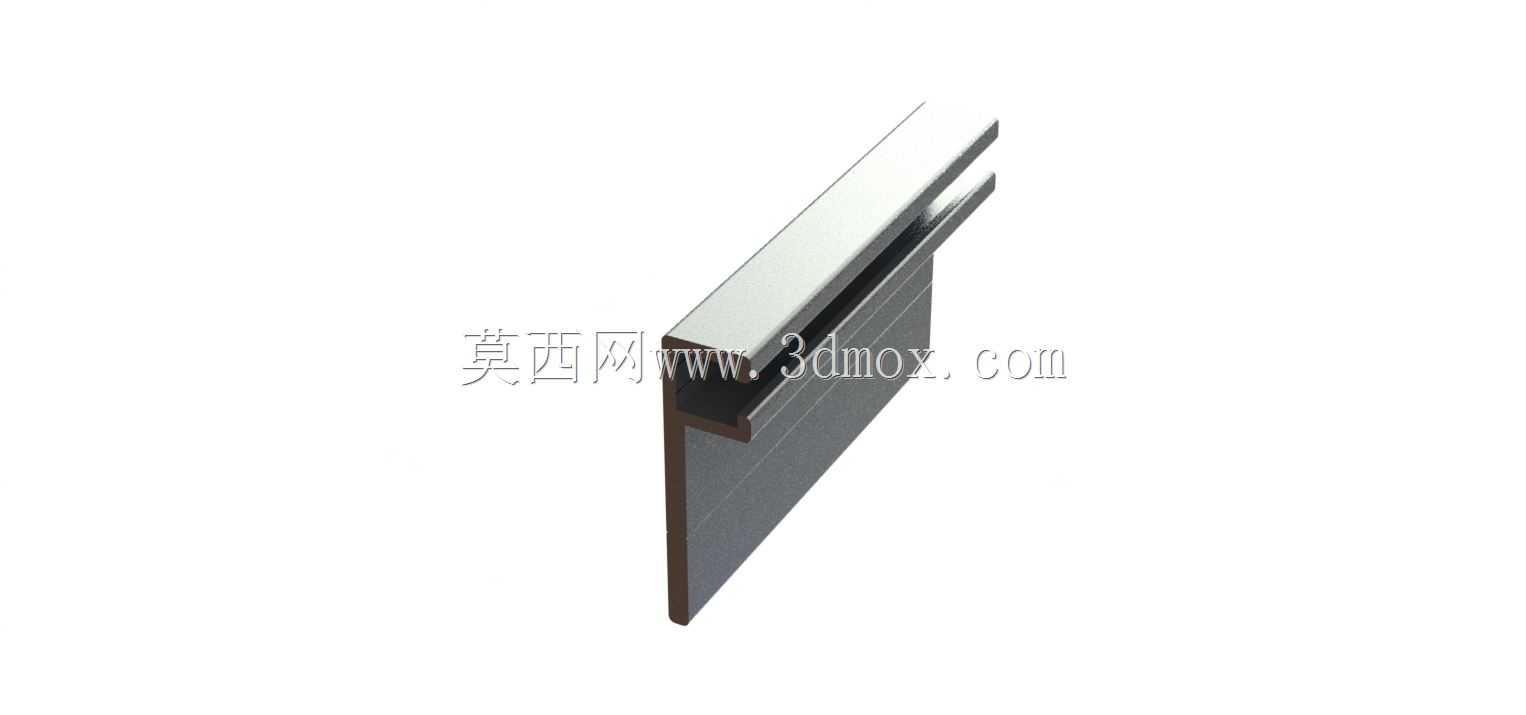

　　在电机、发电机等旋转电气设备的电刷系统中，刷握是固定碳刷位置、保障碳刷与滑环/换向器稳定接触的核心支撑构件，本次涉及的DF500规格刷握外形构件，主要适配中型直流电机、绕线转子异步电机以及部分工业发电机的碳刷安装工位，这类设备常应用于冶金轧线传动、矿山提升机组、港口起重设备的动力传输环节，运行过程中碳刷需要持续贴合旋转导电面，刷握的结构精度直接决定碳刷的滑动顺畅度、接触压力均匀性，进而影响设备导电稳定性与碳刷磨损速率。从结构设计逻辑来看，该构件采用L型折边截面作为主体承载结构，竖直段设置有平行双滑槽结构，滑槽的宽度与深度公差控制在±0.05mm范围内，用于容纳碳刷的侧边导向凸台，保障碳刷在磨损补偿过程中始终沿垂直于导电面的方向滑动，

　　不会出现偏斜卡滞；水平折边作为安装基准面，预留的安装孔位匹配标准碳刷架的安装螺距，安装时可直接贴合刷架横梁平面定位，无需额外调整工装。构件的外形轮廓经过倒角处理，所有锐边均做R0.8mm倒钝，避免安装维护过程中划伤操作人员，同时减少碳刷滑动过程中与刷握内壁的剐蹭阻力。在实际工况适配中，该刷握构件的安装边界需要匹配碳刷的标称尺寸，滑槽内空尺寸对应DF500规格碳刷的截面公差，预留0.1-0.15mm的滑动间隙，既保证碳刷可在恒压弹簧作用下自由进给，又不会因间隙过大导致碳刷晃动产生接触火花；构件的整体长度方向尺寸适配对应滑环的轴向安装间距，相邻刷握安装后不会出现干涉，同时保证碳刷工作面完全覆盖滑环的导电环带，避免偏磨。

　　设计过程中需要重点考量滑槽的直线度要求，全长范围内直线度公差不超过0.03mm，若滑槽出现弯曲变形，会导致碳刷进给卡滞，出现碳刷与滑环接触不良、拉弧烧蚀滑环表面的故障；折边处的圆角过渡需要均匀一致，避免应力集中导致构件在长期振动工况下出现折边开裂，这类故障在起重、轧钢等重载振动工况下的电机设备中较为常见，因此结构设计时在折边内侧增加了微小的加强凸台，在不增加整体壁厚的前提下提升折边处的结构刚度，减少振动带来的形变。从安装适配角度来说，该刷握构件的安装基准面平面度要求控制在0.02mm以内，安装时与刷架横梁的贴合面积不低于90%，若贴合面存在翘曲，会导致刷握整体倾斜，碳刷与滑环接触面出现偏角，运行时碳刷边缘会出现异常磨损，

　　缩短碳刷使用寿命，同时增大接触电阻导致局部过热。构件的外露表面做了氧化防锈处理，适配工业现场多粉尘、潮湿的运行环境，避免锈蚀导致滑槽内壁粗糙度上升，增大碳刷滑动阻力。在三维建模过程中，需要重点还原滑槽的平行度、折边的垂直度以及安装孔的位置度，这些形位公差直接决定构件加工完成后的装配适配性，建模时所有配合面均需要做公差带预留，避免后续加工装配时出现干涉；同时需要模拟碳刷在滑槽内的全行程滑动，验证滑动过程中是否存在卡滞点，确认弹簧压指的活动空间是否充足，避免压指与刷握内壁出现运动干涉。这类刷握构件在日常设备维护中属于易损更换件，其结构尺寸的通用性直接决定维护替换的效率，该结构采用行业通用的安装孔距设计，可直接替换同规格的老旧刷握构件，无需对原有刷架进行二次加工，降低现场维护的工作量与改造成本。在实际选型应用中，需要根据对应电机的碳刷规格、滑环线速度、安装空间尺寸匹配对应型号的刷握构件，若滑环线速度较高，还需要适当提升构件的结构刚度，避免高速振动下刷握出现共振，影响碳刷接触稳定性。
