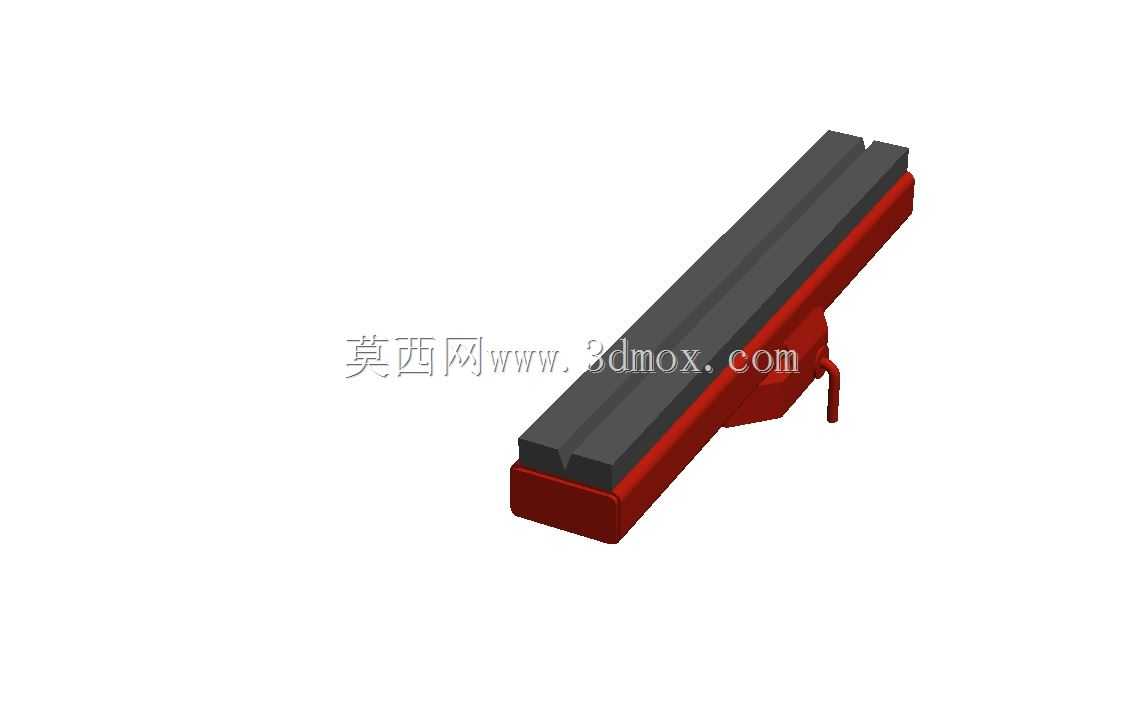

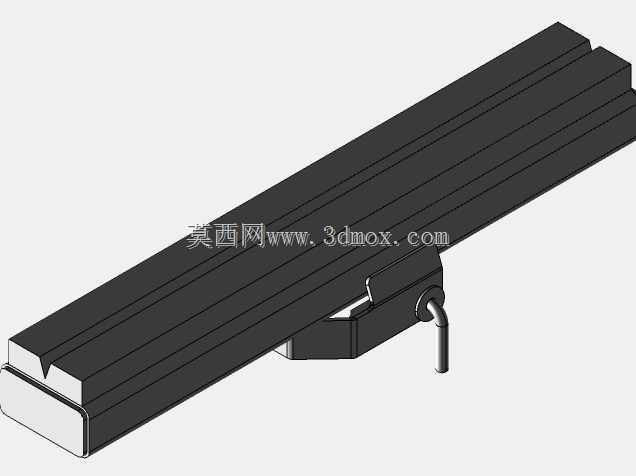

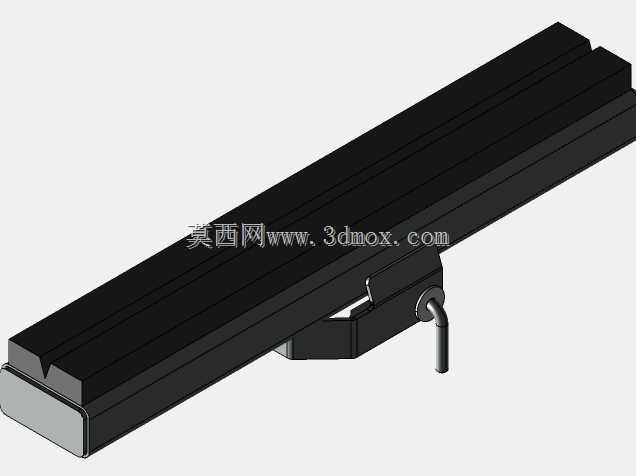

Provac举升机轿厢支撑臂附加支架结构

　　在汽保维修车间的日常作业场景里，双柱举升机是承担车辆抬升作业的核心设备，常规配置的支撑臂在面对部分门槛板位置特殊、需要额外抬升行程的轿厢类承载对象时，往往存在支撑接触长度不足、抬升高度余量不够的问题，这款附加支架正是为适配Provac款2柱举升机开发的延伸支撑构件，用来解决原有支撑臂末端支撑范围不足的实际痛点。

　　从实际使用场景来看，维修作业中遇到需要将轿厢从门槛板位置整体抬升的工况时，原有举升机支撑臂的接触长度无法覆盖门槛板的支撑受力区域，强行作业容易出现局部应力集中、支撑打滑的安全隐患，加装这款附加支架后，可在原有支撑臂末端延伸出足够长度的支撑接触面，将抬升作用力均匀分散到轿厢门槛板的受力区域，避免局部压强过大造成构件变形或者漆面损伤。

　　设计过程中优先考虑了现场拆装的便捷性，整个支架依托原有举升机的衬垫结构作为安装定位基准，不需要对原有举升机臂体进行焊接、打孔等破坏性改装，作业人员可根据待抬升构件的支撑需求快速完成装拆，适配不同维修场景的切换需求。支架主体承载部分采用激光切割钣金件拼焊成型，切割精度可保证各安装面的形位公差满足装配要求，焊接后做去应力处理，避免长期承载出现结构变形。接触工作面的橡胶垫采用粘接方式与钣金基体固定，橡胶材质的邵氏硬度经过匹配调校，既可以保证足够的支撑摩擦力，防止抬升过程中构件滑移，又能避免硬质金属直接接触涂漆表面造成漆面划伤，橡胶垫的安装位置完全贴合支撑受力的核心区域，边缘做圆弧过渡处理，不会在接触边缘产生压痕。

　　安装边界方面，这款支架的定位卡槽完全匹配Provac 2柱举升机支撑臂末端的衬垫安装位，装配时只需将支架卡入原有衬垫位置，再通过配套螺栓完成紧固即可，螺栓的紧固力矩设定在合理区间，既保证连接刚性，又不会压损橡胶垫层。支架整体的支撑长度经过现场工况反复校核，延伸长度刚好覆盖常规轿厢门槛板的支撑宽度，不会因为过长造成臂端负载力矩过大影响举升机额定负载，也不会因为长度不足无法起到延伸支撑的作用。支架侧面设置的小型定位凸柄，可在安装时快速对齐原有臂体的定位孔，减少现场安装的调整时间，同时在承载过程中起到辅助抗扭的作用，避免支架在偏载情况下出现转动移位。

　　结构受力层面，整个支架的截面采用变厚度设计，靠近安装连接端的钣金厚度更大，用来承载悬臂结构产生的最大弯矩，向支撑末端逐步过渡到合理厚度，在保证整体结构强度满足额定承载要求的前提下，尽可能控制构件自身重量，降低举升机臂端的附加负载。橡胶垫与钣金基体的粘接面做了滚花处理，增大粘接接触面积，避免长期使用后橡胶垫出现脱胶移位的问题，所有钣金的外露棱边都做了倒角钝化处理，防止作业人员安装操作时被锐边划伤。

　　此前同类型的附加支撑结构已经在Nussbaum款举升机上完成了多轮现场验证，实际使用过程中可有效降低特殊抬升工况下的作业风险，减少作业人员临时找垫块、垫木的辅助操作时间，提升维修作业的效率与安全性，这款适配Provac举升机的支架在原有成熟结构的基础上，调整了安装卡槽的尺寸与定位点位置，完全匹配对应型号举升机的臂体结构，不需要额外加装转接件即可直接使用。在日常维护层面，这款支架不需要特殊的保养流程，每次使用前检查橡胶垫是否有破损、螺栓是否松动即可，钣金表面做了喷塑处理，可抵御车间内常见的油污、水汽侵蚀，长期使用不会出现锈蚀问题，使用寿命可匹配举升机的整体服役周期。
