万向节动作凸轮云台结构设计方案

　　这类带万向节动作凸轮的云台结构，目前在小型便携摄像设备、桌面智能跟拍装置、运动相机配套支架领域应用十分广泛，区别于传统多电机驱动的多轴云台，该结构依靠单动力输入配合凸轮轮廓与万向节的联动，即可实现镜头端的多向摆动调整，能大幅降低小型云台的硬件成本与控制复杂度，在消费级数码周边、轻量化监控点位、直播辅助支架场景中，能替代复杂的多舵机结构，兼顾动作灵活性与结构紧凑性。从实际使用场景来看，该结构的核心用途是通过固定动力端的旋转输入，驱动前端搭载摄像模组的万向节输出端完成预设轨迹的俯仰、偏航复合动作，不需要多轴协同的复杂控制算法，仅靠凸轮型面的轮廓设计就能匹配不同的动作行程需求，比如桌面跟拍场景下需要的小范围往复摆动、

　　固定点位监控需要的循环扫描动作，都可以通过调整凸轮的轮廓曲线实现对应运动输出，结构可靠性远高于多关节铰接的连杆式摆动机构，长期运行不会出现连杆铰接点磨损导致的动作偏差。从功能特性上看，该结构将凸轮的轨迹输出与万向节的自由度解耦特性做了结合，万向节本身负责承载前端摄像模组的重量，同时提供两个正交方向的转动自由度，避免转动过程中出现卡滞，而凸轮从动件直接与万向节的摆动端接触，将凸轮的回转运动转化为摆动端的角度偏转，整套结构没有冗余的传动链路，动力传递效率高，反向间隙小，在小负载的摄像支撑场景下，动作响应延迟可以控制在极低水平，同时因为传动零件数量少，装配环节的公差累积更容易控制，批量生产时的良品率更有保障。设计思路上，

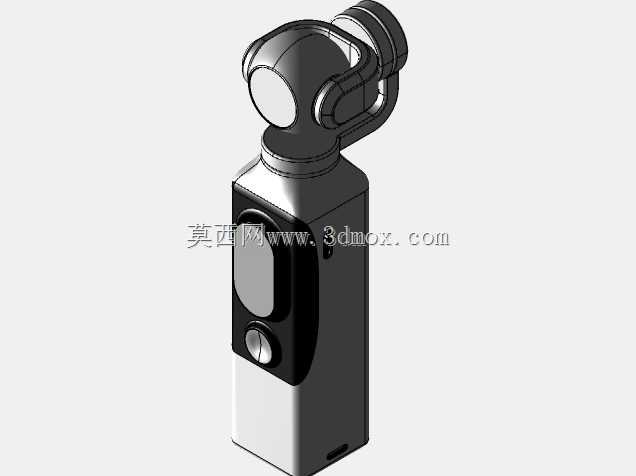

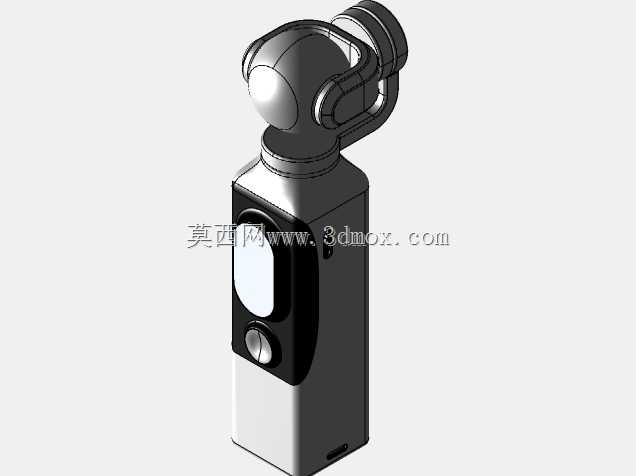

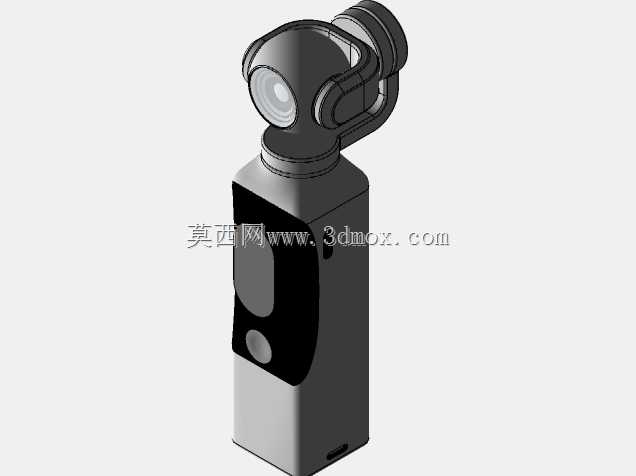

　　首先要明确前端负载的重量与转动惯量，以此确定万向节十字轴的轴径尺寸与轴承选型，确保万向节在承载负载做往复摆动时不会出现径向窜动，避免镜头端出现画面抖动；其次凸轮轮廓的设计要完全匹配目标动作轨迹，需要先通过运动学仿真模拟凸轮旋转一周过程中，万向节输出端的摆动角度、角速度变化，避免轮廓曲线出现尖点导致从动件冲击，尤其是在动作换向的位置，要设计足够的缓冲过渡段，降低运行过程中的噪音与零件磨损；另外凸轮从动件的接触端要设计成滚轮式结构，将滑动摩擦转化为滚动摩擦，减少长期运行后的轮廓磨损，保证动作精度的长期稳定性。外形尺寸与安装边界方面，整套结构的主体外壳采用立式柱状布局，底部为动力安装腔，预留标准的动力源安装位，

　　可以适配不同规格的小型减速电机，安装孔位采用通用的中心距设计，不需要额外定制转接件就能完成动力端装配；中部为万向节安装腔体，十字轴的安装位置与外壳的同轴度公差要控制在0.02mm以内，避免转动过程中出现偏载；上部为摄像模组安装位，预留标准的螺孔安装接口，兼容市面上主流的小型运动相机、桌面摄像头的安装尺寸，整体径向尺寸控制在较小范围内，不会遮挡镜头的拍摄视角，同时底部预留标准的三脚架安装螺孔，可以直接固定在桌面支架、落地三脚架等通用支撑配件上，不需要额外设计专用的固定底座。需要注意的是，凸轮与万向节从动端的接触预紧力要设计可调结构，通过尾部的弹簧调节机构补偿长期运行后的零件磨损间隙，避免使用过程中出现动作丢转的问题，同时外壳上要预留对应的观察与调节窗口，不需要完全拆解结构就能完成预紧力的调整，降低后期维护的难度。另外整套结构的运动部件都设计在外壳内部，仅露出前端的镜头安装位，能避免日常使用过程中灰尘、毛发进入传动间隙导致的卡滞问题，适配桌面、户外便携等多种使用环境的防护需求。
