可变角度开槽机用上铲刀片结构

　　在钣金加工车间的日常生产里，但凡涉及薄板料的定长剪切、坡口开制工序，这类上铲刀片都是核心执行元件，直接决定了剪切面的平整度、加工尺寸精度以及后续工序的返工率。不同于普通剪板机的平直刀片，这款适配可变角度开槽机的上刀片，专门针对需要调整剪切角度的加工场景设计，比如加工带斜口的钣金拼接件、异形板材的坡口预加工时，不需要额外更换不同角度的刀片，只需要调整刀架的偏转角度，配合这款刀片的刃口几何参数，就能完成不同角度的剪切作业，大幅减少换刀停机的时间。

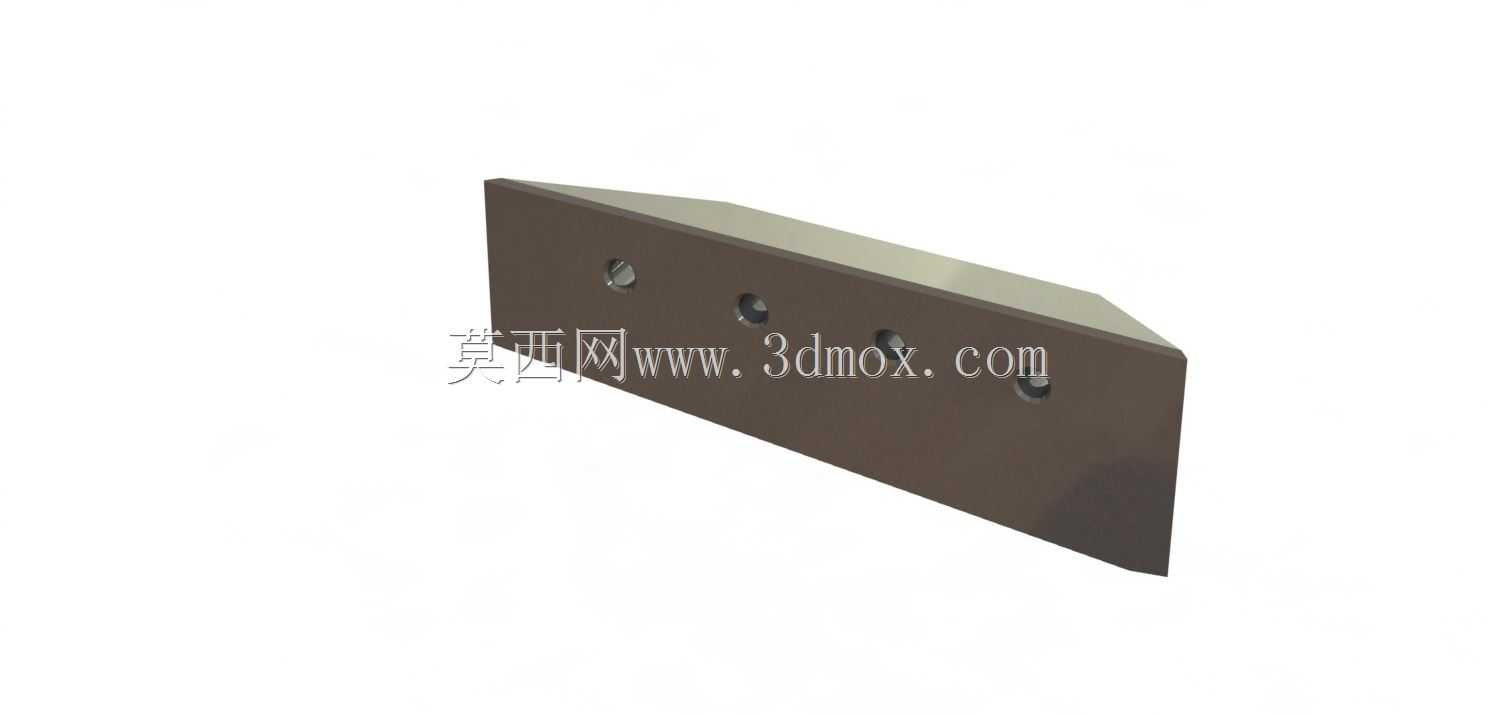

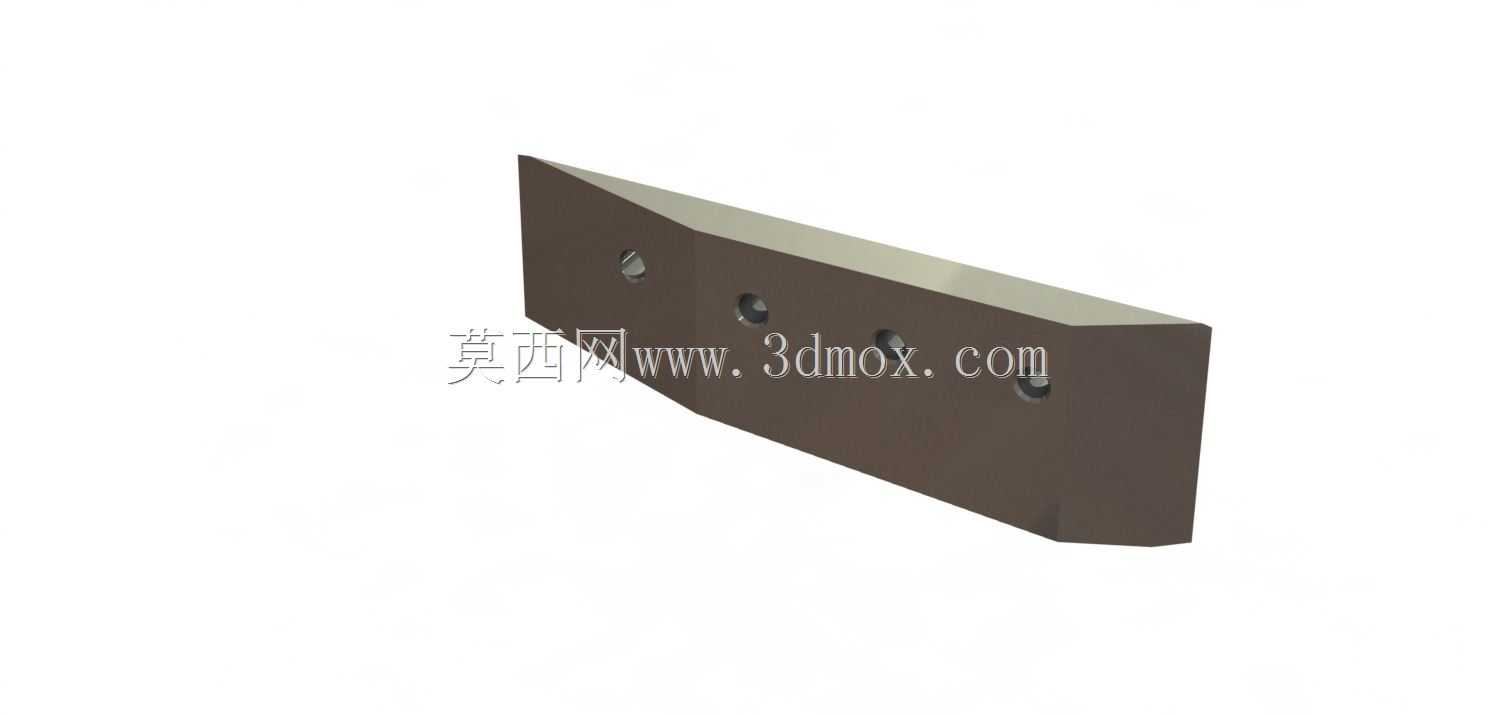

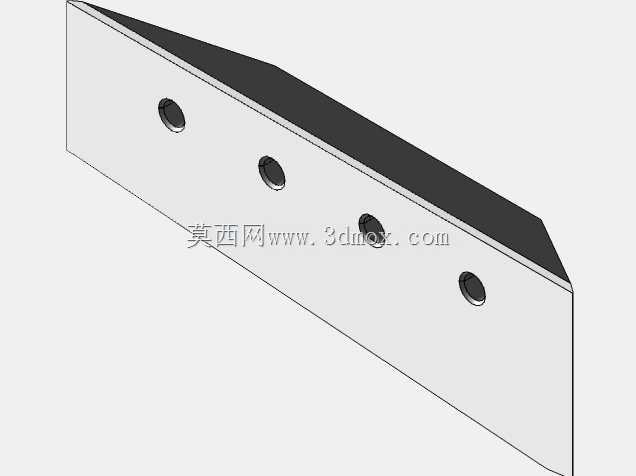

　　从实际安装适配的角度来看，这款刀片的本体采用长条形楔面结构，安装面为精加工的平直基准面，上面分布的四个沉头安装孔，孔位公差严格控制在±0.02mm范围内，安装时可以直接通过内六角螺栓紧固在刀架的安装槽内，不需要额外配做定位销，因为安装面的平面度达到了0.01mm/100mm，依靠螺栓的压紧力就能保证刀片和刀架的完全贴合，避免剪切过程中出现刀片窜动、崩刃的问题。刀片的刃口部分采用斜楔式设计，剪切角根据常用的钣金加工厚度做了优化，针对0.5-3mm厚度的冷轧钢板、镀锌板以及不锈钢薄板，剪切时的材料变形量可以控制在0.1mm以内，不会出现切口处的毛刺外翻、板材翘曲的问题。

　　从材料选型的工程逻辑来看，刀片本体选用的高速钢或者高铬冷作模具钢，热处理后的硬度控制在HRC62到65之间，这个硬度区间刚好平衡了刃口的耐磨性和整体的抗冲击韧性——如果硬度过高，剪切带轻微焊渣的板材时容易出现崩口；硬度过低的话，连续剪切几百张板之后刃口就会出现圆角，导致切口毛刺超标。实际生产验证中，正常剪切普通冷轧薄板的情况下，单次刃磨后的使用寿命可以达到12万次以上，比普通碳素工具钢制作的刀片寿命高出4倍左右。

　　设计这款刀片的三维结构时，首先要匹配对应型号开槽机的刀架安装边界：刀架的安装槽宽度、深度是固定的，所以刀片的总厚度、总长度不能超出安装槽的限位尺寸，否则会出现装夹干涉；其次要考虑刃口的伸出量，伸出量过小会导致剪切时刀架和板材表面发生剐蹭，伸出量过大则会降低刀片的装夹刚性，剪切厚板时容易出现震刀纹。另外，刀片上的沉头孔深度也要严格匹配所用安装螺栓的头部尺寸，保证螺栓拧紧后头部完全沉入孔内，不会突出安装面，避免和压料机构发生碰撞。

　　在实际的设备应用场景中，这类上铲刀通常和下刀片配合使用，上下刀片的间隙需要根据加工板材的厚度做对应调整，间隙值一般取板材厚度的6%-8%，加工不锈钢等塑性较强的材料时间隙可以适当调小，加工硬铝等脆性材料时间隙可以适当放大。这款刀片的左右对称结构设计，意味着当一侧刃口出现磨损后，可以将刀片翻面安装，使用另一侧的刃口继续作业，相当于把刀片的整体使用寿命延长了一倍，对于批量加工的生产车间来说，能够有效降低刀具的耗材成本。

　　很多刚接触钣金设备维护的工程师容易忽略刀片安装面的清洁问题，每次更换刀片时如果没有把刀架安装面上的铁屑、油污清理干净，会导致刀片安装后出现倾斜，剪切时局部间隙过大或者过小，不仅会让切口质量下降，还会加速刃口的异常磨损。这款刀片的安装面做了精磨处理，只要安装前做好清洁，按照对角线顺序分次拧紧螺栓，就能保证刀片的安装精度，不需要反复打表调整。另外，刀片的非刃口端面做了倒角处理，避免安装时锋利的边角划伤操作人员，也能减少应力集中导致的刀片端部开裂问题。

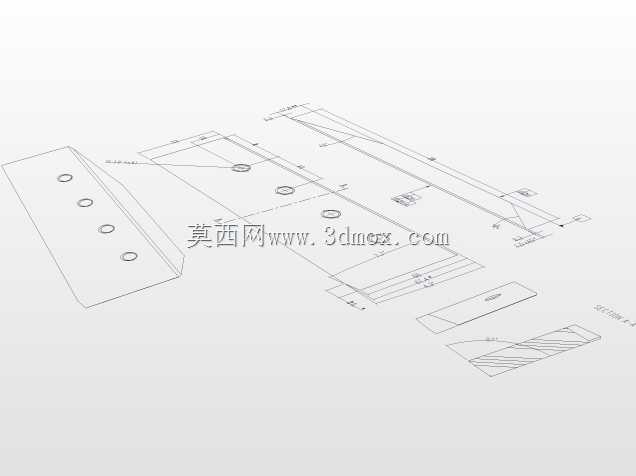

　　从三维建模的角度来说，绘制这款刀片的模型时，首先要确定安装基准面，以安装面为草图基准绘制刀片的截面轮廓，重点要标注清楚刃口的角度、沉头孔的位置度公差、各个面的表面粗糙度要求，建模时不能忽略刃口处的微小倒棱，这个倒棱虽然只有0.05mm左右，但是能够有效消除刃口的磨削应力，避免热处理后出现微观裂纹。很多新手建模时会把刃口做成绝对锋利的尖角，实际生产中这种尖角是无法稳定存在的，第一次剪切就会出现崩损，所以建模时必须把工艺倒棱的结构体现出来，才能保证后续加工出来的刀片符合实际使用要求。
