带防护结构的安全视窗三维结构

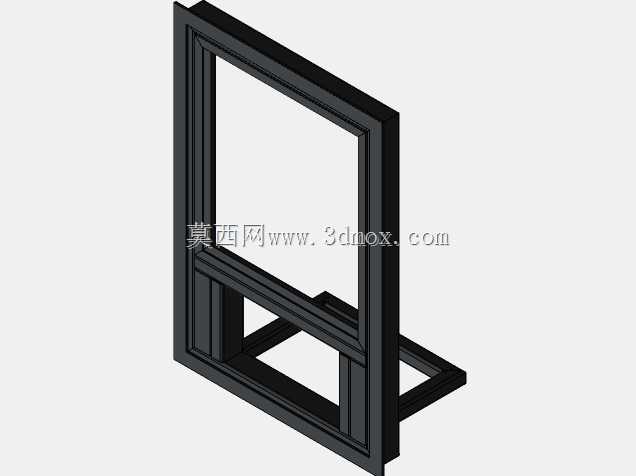

　　这类带防护结构的安全视窗，核心应用场景集中在有防冲击、防破拆需求的特种作业空间，比如防爆作业隔间、贵重物品存放柜体、特种车辆乘员舱分隔区、高危设备观察工位，区别于普通民用窗体，它的核心作用是在保留可视透光功能的前提下，抵御一定等级的硬物冲击、钝器击打，避免窗体碎裂后造成空间贯通，给内部区域提供物理防护屏障。从结构设计逻辑来看，整个窗体采用外框内嵌防护透光板的组装形式，外框采用多腔体的型材拼接结构，不是单一的实心框体，多腔体结构一方面可以在同等耗材重量下提升框体的抗弯折强度，冲击载荷作用下可以通过腔体的微变形分散应力，避免应力集中导致框体断裂；另一方面腔体内部可以预留密封胶条的安装槽位，透光板嵌入后，胶条可以填充框体与板材之间的间隙，

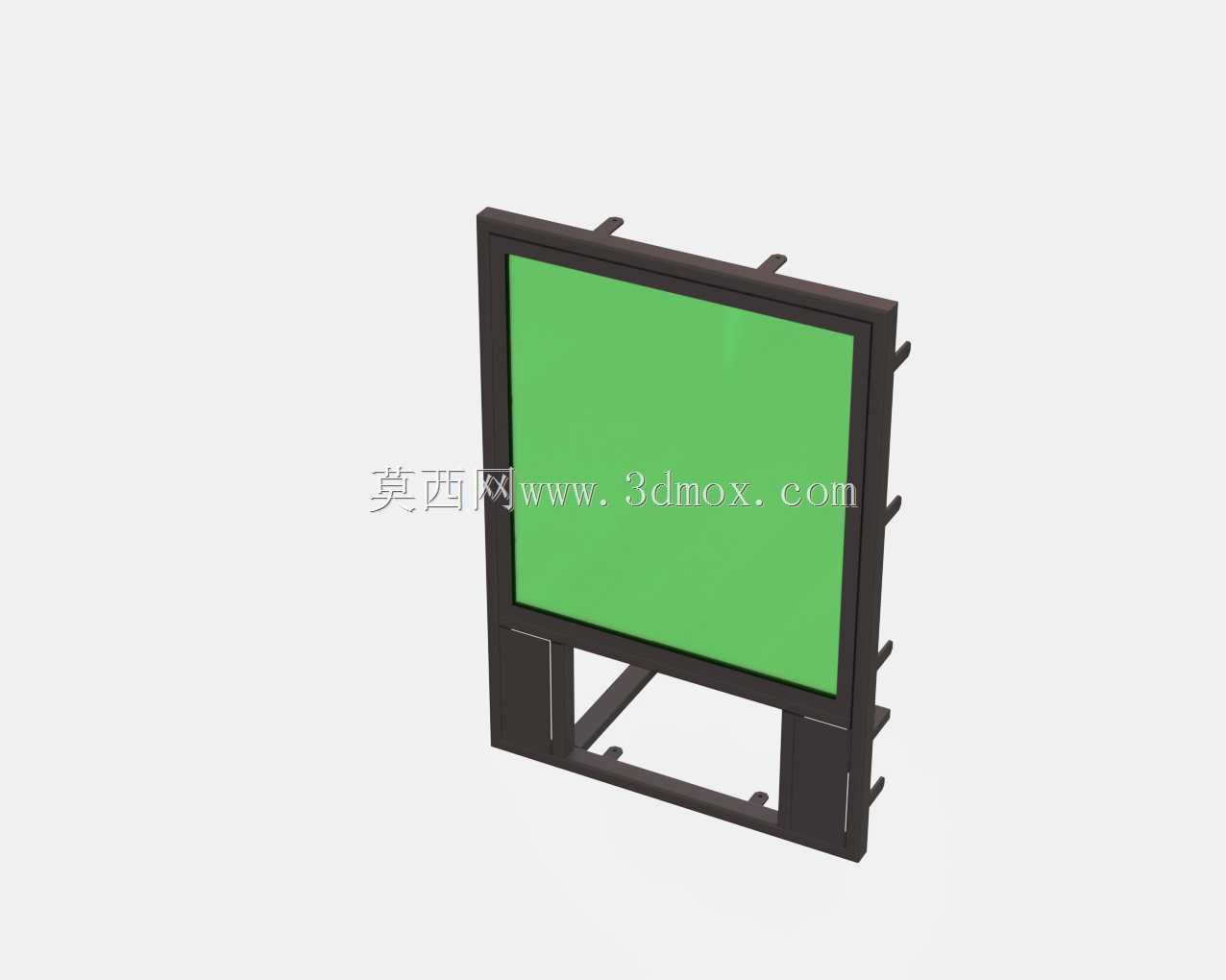

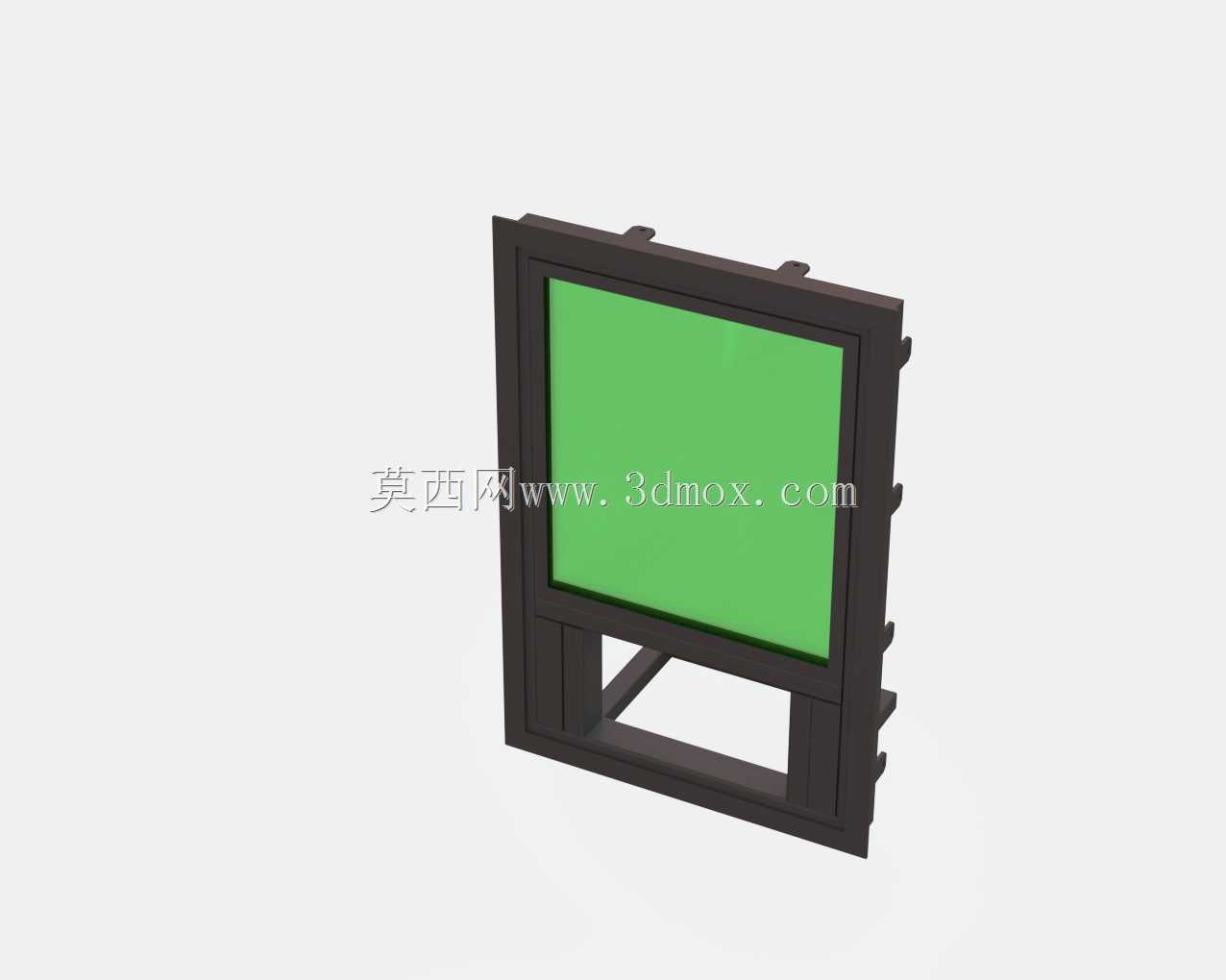

　　既可以缓冲冲击时的硬接触，也能起到隔振、防尘的作用，适配有密封要求的安装场景。窗体下部预留了镂空的支撑段，这个结构不是冗余设计，实际安装时这个位置可以适配现场的窗台凸台或者安装基座，让窗体落座后有底部支撑，不需要完全依靠侧边的固定件承载整个窗体的重量，尤其是大尺寸的防护窗体，自身重量远高于普通玻璃窗，底部支撑结构可以大幅降低长期使用后框体下坠变形的概率。外框侧边预留了多组凸耳式的安装位，每个凸耳上都开有固定通孔，安装时不需要在框体主型材上现场打孔，避免破坏框体的结构强度，固定件穿过凸耳孔位与安装基面锁紧即可，多组固定点沿侧边竖向均匀分布，可以让框体各段的固定受力更均匀，避免局部应力过大导致框体扭曲，影响透光板的安装平整度。

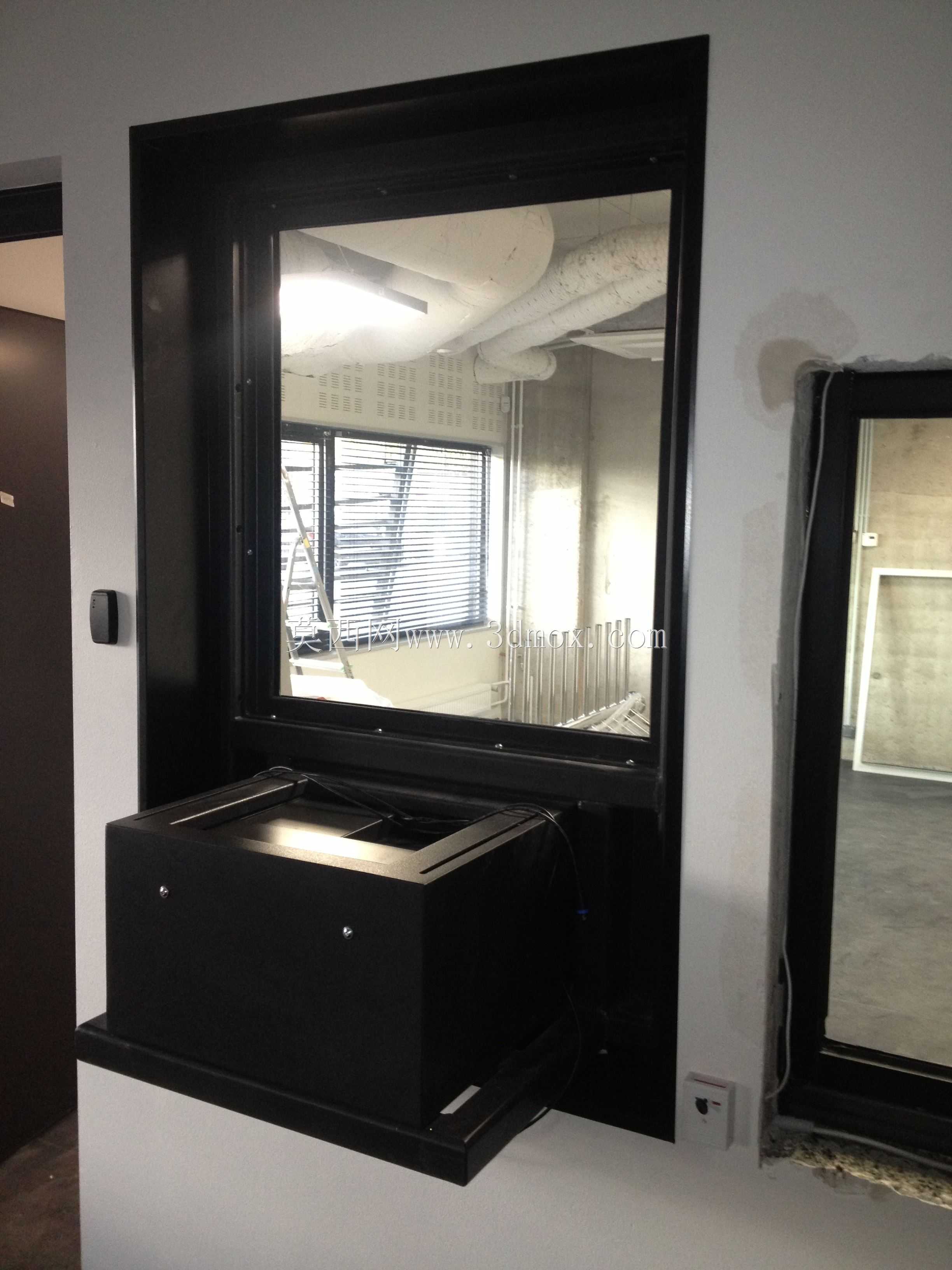

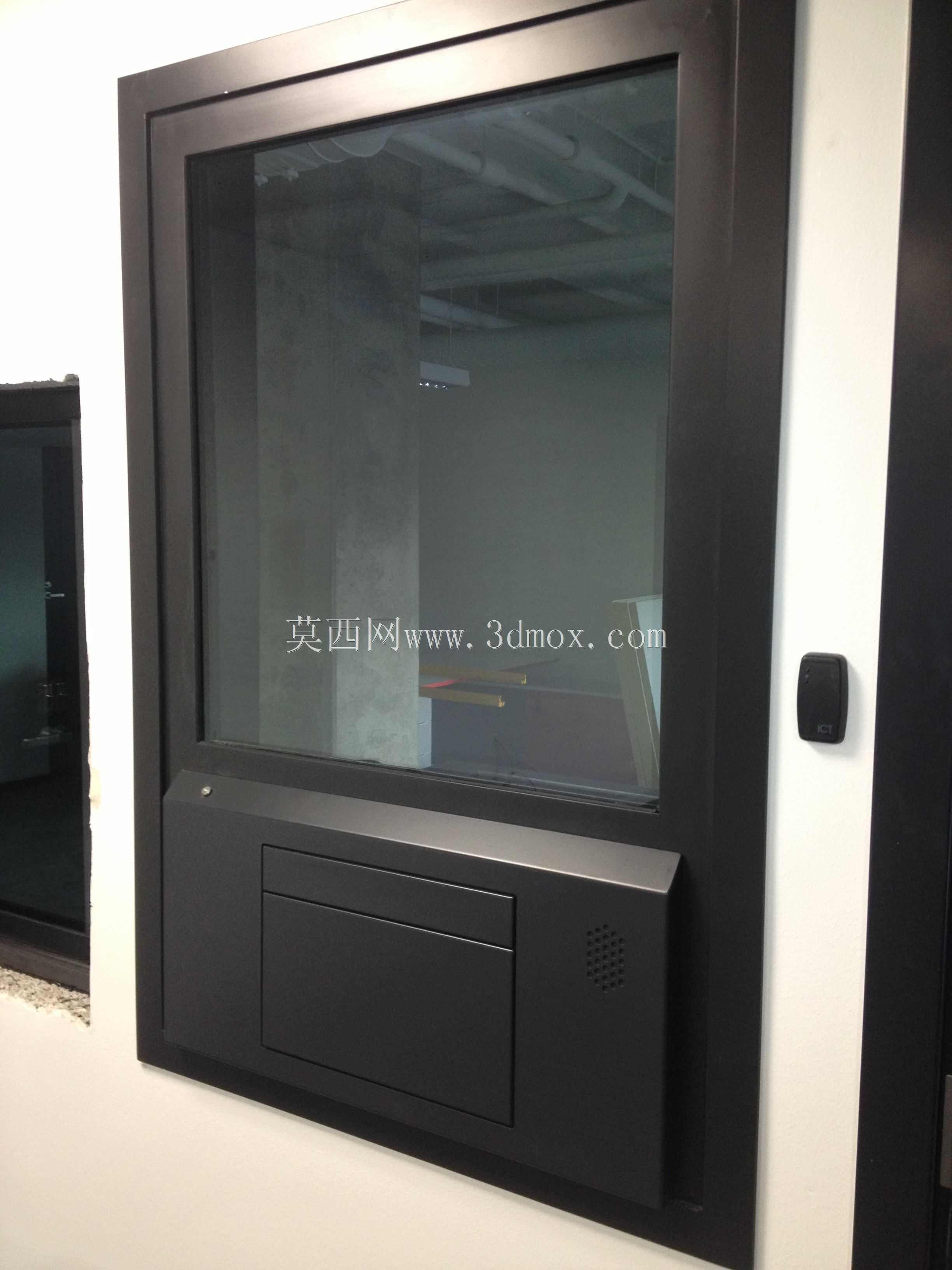

　　透光面板采用嵌入式安装，嵌入深度比普通玻璃窗深三分之一左右，面板与框体的接触位置除了密封胶条，还设计了内侧压条结构，压条通过紧固件与框体锁紧，把透光板牢牢压在框体的安装台阶上，即使面板受到外侧冲击，也不会从框体中向内脱落，这也是防护类窗体和普通窗体的核心设计差异——普通窗体更多考虑密封和开启便利性，防护窗体优先考虑冲击下的结构连接可靠性，避免面板脱落后失去防护作用。从安装边界来看，这类窗体的外轮廓尺寸适配常规的墙体预留洞口规格，框体厚度可以根据防护等级调整，图中展示的这款属于中等防护等级的规格，框体厚度适配240mm厚度的墙体安装，安装时框体外侧与墙面齐平，内侧压条突出墙面的尺寸控制在10mm以内，不会过多占用内部空间。实际选型时，需要注意框体的安装孔位间距要和现场的固定点位匹配，下部的支撑段高度要和现场的窗台高度适配，如果是安装在移动设备比如特种车辆上，还要额外核算框体的自重，避免过重增加设备的负载，同时要在框体与安装基面之间增加减震垫，抵消移动过程中的振动载荷，防止长期振动导致固定件松动。设计这类窗体的三维结构时，首先要确定防护等级对应的抗冲击要求，反推框体的型材壁厚、腔体数量以及透光面板的厚度，再根据安装场景的洞口尺寸确定外轮廓的长宽参数，预留安装间隙，避免加工完成后无法装入洞口；其次要重点处理框体的拼接位置，角部采用榫接加紧固件的连接形式，不能单纯依靠焊接或者胶接，因为冲击载荷下角部是应力最集中的位置，连接强度不足的话很容易从角部开裂；

　　最后要考虑后期维护的便利性，内侧压条设计成可拆卸结构，当透光面板出现划痕或者损伤时，不需要拆除整个窗体，只需要拆下内侧压条就可以更换面板，降低后期的维护成本。很多新手设计这类防护窗体时，容易照搬普通民用窗的结构，把框体做的过薄，或者面板嵌入深度不够，实际做冲击测试时很容易出现框体变形、面板脱落的问题，还有的会忽略底部支撑结构，完全依靠侧边固定，长期使用后框体受自重影响下坠，导致窗体开关不畅或者密封失效，这些都是实际工程中需要规避的问题。另外，窗体的外框表面做了哑光处理，避免强光下产生反光影响观察视线，这也是针对观察工位场景做的细节优化，毕竟这类窗体很多时候是用来观察外侧或者内侧的作业情况，反光会直接影响可视效果，哑光的表面处理可以在不影响防腐性能的前提下，降低反光率，提升观察的清晰度。
