医用胰岛素笔夹持固定放置架结构设计

　　这款夹持式放置结构主要面向门诊诊疗室、住院部护士站、家庭慢病自我管理场景下的胰岛素笔收纳需求，解决日常诊疗及自我注射场景中胰岛素笔随意放置导致的滚落污染、笔帽脱落、针头磕碰弯折、取放错位的实际问题。区别于常规敞口笔筒的无约束收纳逻辑，这款结构采用双指扣式绑带定位加承托臂的组合固定形式，没有采用硬质卡扣的过盈夹持方案，避免长期夹持对胰岛素笔的塑料笔身造成压痕损伤，同时适配不同直径规格的胰岛素注射笔，不需要针对单一品牌笔型做定制化模腔，通用性更强。

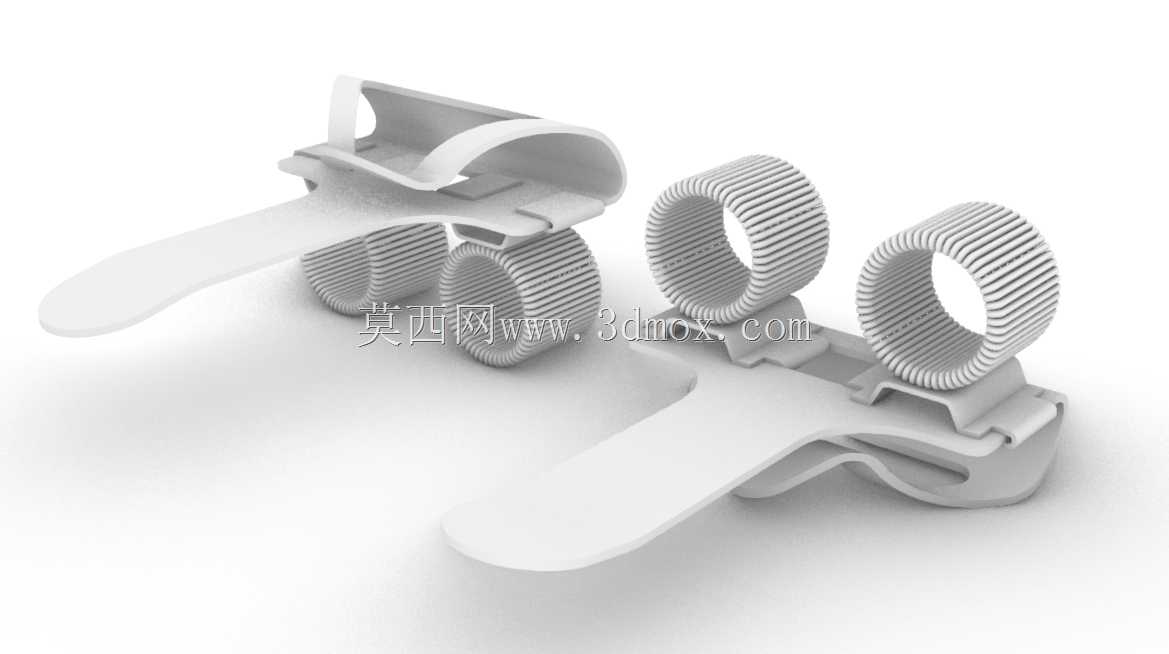

　　从结构设计逻辑来看，整体采用一体化注塑成型的工艺思路，没有额外的金属铰接件或者弹簧构件，所有弹性夹持力都依靠绑带自身的材料形变提供，绑带内侧做了等距的横向防滑肋条，肋条高度控制在0.8mm，既可以增加和笔身之间的静摩擦力，防止笔身沿轴向滑脱，又不会因为肋条过高导致笔身取放时的卡滞。承托臂做了15度的上翘弧度，尾端延伸出的平直托板可以承托胰岛素笔的笔帽端，让笔身放置时保持前低后高的倾斜姿态，针头端朝向斜上方，避免笔芯内的胰岛素药液因为长期平放出现药液分布不均、针头端药液渗漏的问题。

　　安装边界上，这款结构不需要额外的桌面打孔或者胶粘固定，底部做了微弧的贴合面，可以直接平稳放置在平整的治疗盘、桌面、护士站操作台面上，整体外轮廓宽度控制在120mm以内，长度不超过180mm，占用的桌面投影面积很小，不会挤占治疗盘上其他医用耗材的放置空间。指扣环的内径做了22mm的通用尺寸，表面同样做了防滑横纹，医护人员或者患者需要转移放置架时，可以直接将手指穿入指扣环完成单手持取，不需要额外抓握结构主体，转移过程中架体上的胰岛素笔不会因为倾斜晃动出现脱落。

　　细节设计上，承托臂和绑带的衔接位置做了R3的圆角过渡，没有尖锐的棱角，避免日常取放过程中剐蹭医护人员的手套或者患者的皮肤，绑带的开合端做了10度的外翻引导角，放置胰岛素笔时不需要刻意对准绑带间隙，顺着引导角就可以将笔身滑入夹持位，单手即可完成放置操作，符合医护人员日常操作中单手完成耗材归位的动作习惯。结构的壁厚整体控制在2.5mm，采用医用级PP材料制作时，既可以保证足够的结构强度，日常使用中不会因为反复开合绑带出现断裂，又能控制整体重量，放置在轻便治疗盘上不会增加过多的负重。和常规的多格笔筒相比，这款结构每个夹持位独立固定笔身，不会出现多支笔互相碰撞、笔身标识被遮挡的问题，医护人员取用时可以直接看到笔身的剂量标识、药品类型标签，减少错拿错用的风险，尤其适合需要同时存放多支不同类型胰岛素的诊疗场景。绑带的开合行程可以适配直径12mm到18mm的笔型，覆盖目前市面上绝大多数的预充式胰岛素笔、胰岛素注射笔的尺寸范围，不需要根据笔的直径调整夹持结构，使用时没有额外的调节步骤。承托臂的上翘角度经过反复验证，当笔身放置到位后，笔的针头端距离放置平面的高度不低于30mm，即使针头没有佩戴外针帽，也不会接触到桌面造成污染，符合医用耗材的感控要求。
