双辊破碎机配套飞轮结构三维设计

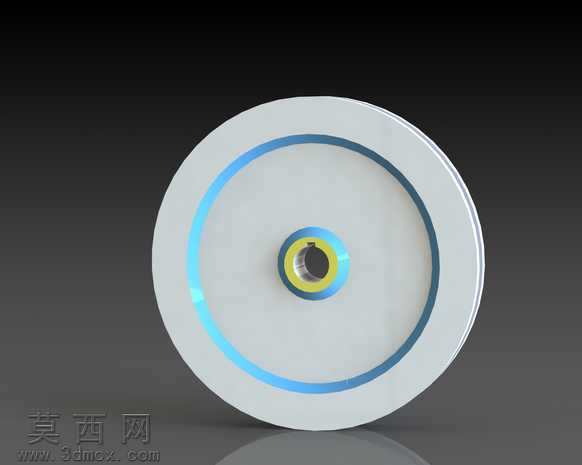

本次设计的飞轮为双辊破碎机的核心配套组件，建模过程严格遵循机械传动部件的设计规范，以回转类零件的参数化建模逻辑为核心开展工作。建模初始阶段首先确定飞轮的核心回转基准，以中心轴孔的轴线作为全局建模基准，依次完成中心轴孔、轴肩定位段、轮毂连接段的轮廓绘制，通过回转特征生成轮毂基础实体，保证轴孔与主轴的配合公差符合破碎机重载传动的装配要求。轮盘主体部分采用圆盘式结构设计，在保证转动惯量满足破碎机工况需求的前提下，对轮盘的厚度分布做了优化，靠近轮毂区域厚度适当增加以提升结构强度，外缘区域做等厚处理控制整体重量，避免不必要的材料浪费。轮缘位置设计有环形凹槽结构，用于安装缓冲耐磨衬层，建模时通过环形切除特征精准控制凹槽的深度与宽度，保证衬层安装后与轮盘表面齐平，不会干扰飞轮的动平衡性能。材质与渲染环节，针对飞轮不同部位的实际用材做了区分：轮毂与轴孔配合面采用金属调质钢材质，渲染时赋予略带磨砂质感的银灰色金属材质，还原钢材经机加工后的表面质感；轮缘的环形装饰与定位环采用亮蓝色工程塑料或喷涂涂层材质，渲染时添加轻微的反光效果，与主体银灰色金属形成清晰的视觉区分；中心轴孔的内圈做了黄色的耐磨衬套标识，渲染时突出衬套与基体的材质差异，清晰展示各部位的功能分区。结构设计层面充分考虑飞轮的实际工况需求：中心轴孔设计有键槽结构，用于与主轴实现周向固定，传递破碎机运行时的大扭矩；轮毂与轮盘之间做了圆弧过渡处理，避免应力集中导致的部件开裂，提升飞轮在反复启停、冲击载荷下的结构可靠性；整体轮盘的质量分布严格围绕中心轴线做对称设计，建模完成后通过软件的质量属性校验功能确认质心与回转轴线重合，保证飞轮高速运转时的动平衡性能，减少设备运行时的振动与噪音。设计过程中还兼顾了组件的装配兼容性，飞轮的轮毂端面尺寸、轴孔直径、键槽规格均与双辊破碎机的主轴参数完全匹配，可直接导入整机装配体完成配合，无需额外的结构调整。渲染输出阶段采用深色渐变背景突出飞轮的主体轮廓，通过多角度的光源布置打亮轮盘的环形边缘与轮毂结构，清晰展示各部位的结构细节与材质差异，让观看者可以直观理解飞轮的整体形态与各功能区域的分布。
