圆锥冲多轴机床概念结构设计

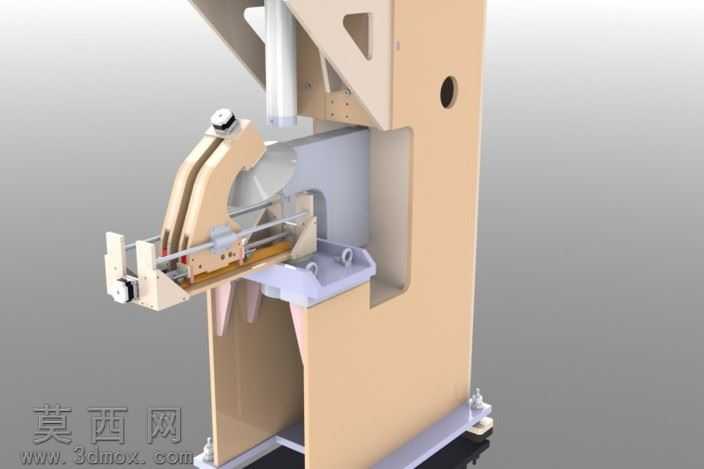

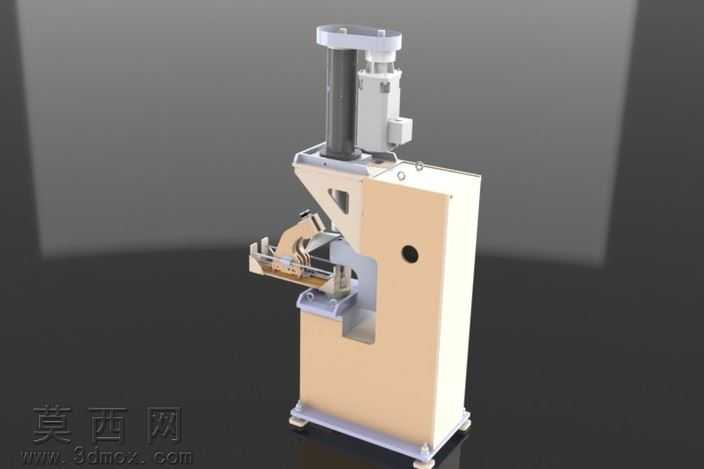

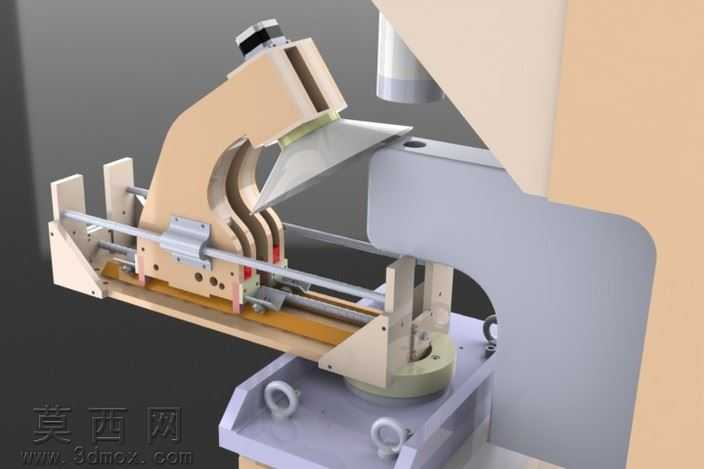

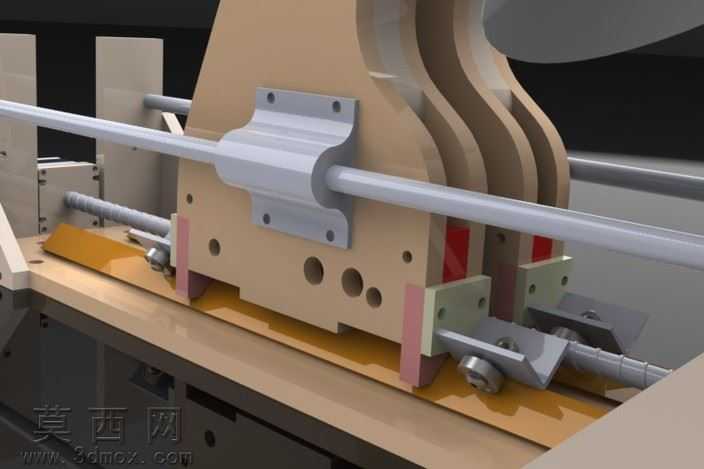

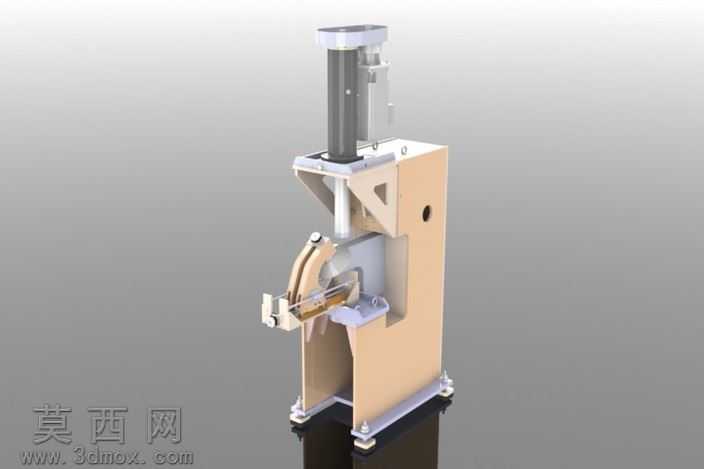

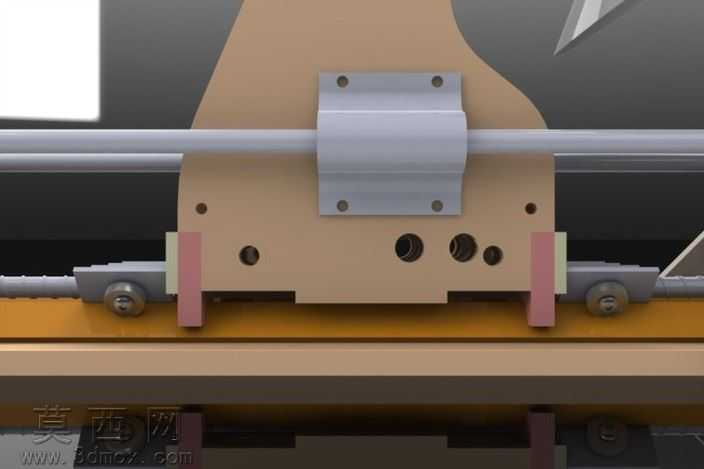

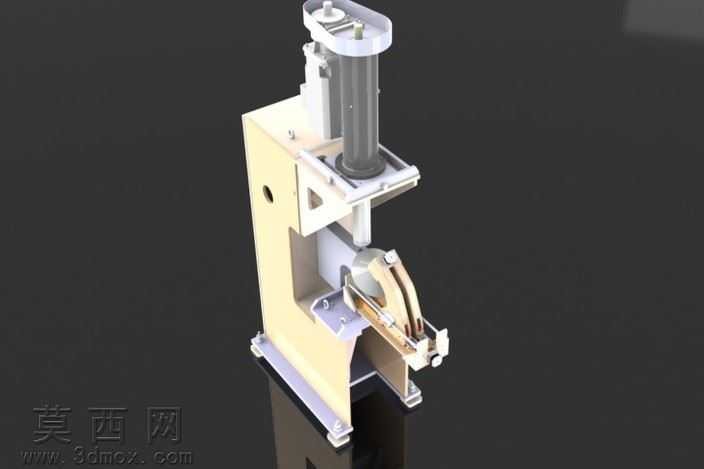

本作品为圆锥冲多轴机床的概念结构设计方案，属于未完成的框架级概念设计，核心目标是解决手动冲切锥体加工的效率与精度问题，为液压成型锥孔的自动化加工提供结构参考。整个模型在三维建模过程中，先完成整体承载底座的搭建，底座设置有吊装环结构，方便设备的转运与工位调整，底座上方集成了多轴运动的安装基准面，保证各运动轴的相对位置精度。模型的X轴方向设计有滑台出拳机构，采用线性导轨作为运动导向部件，搭配驱动元件实现冲头的横向进给动作，导轨副的选型预留了足够的负载余量，可适配不同规格冲头的冲压载荷。Z轴方向配置液压驱动的上下冲压轴，负责提供冲切加工的主压力，液压元件的安装位预留了管路排布空间，方便后续液压系统的管路连接与阀组布置。Z轴旋转工位设计了可360度回转的驱动结构，可带动待加工锥件完成周向旋转，配合冲头动作实现锥面的连续冲切成型，旋转轴的传动结构预留了伺服电机的安装位置，可适配后续的数控系统升级。模型还设计了手动锁定与联锁辅助结构，可在调试阶段实现各轴的位置固定，兼顾手动调试的灵活性与自动化运行的安全性。当前版本的模型尚未完成自动索引正时皮带、拳头部旋转结构、加工模具等细节部件的设计，整体框架已清晰呈现多轴协同的运动逻辑，各部件的装配关系明确，运动干涉检查已完成基础验证，材质渲染阶段对金属结构件、液压元件、导轨部件分别赋予了对应的材质属性，直观区分不同功能的结构模块，可为后续的详细设计、数控编程提供基础参考，帮助设计人员快速梳理多轴冲床的运动逻辑，优化加工节拍，缩短同类设备的开发周期。
