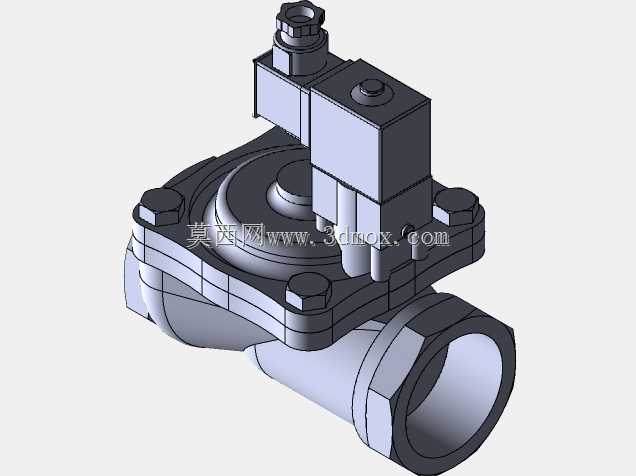

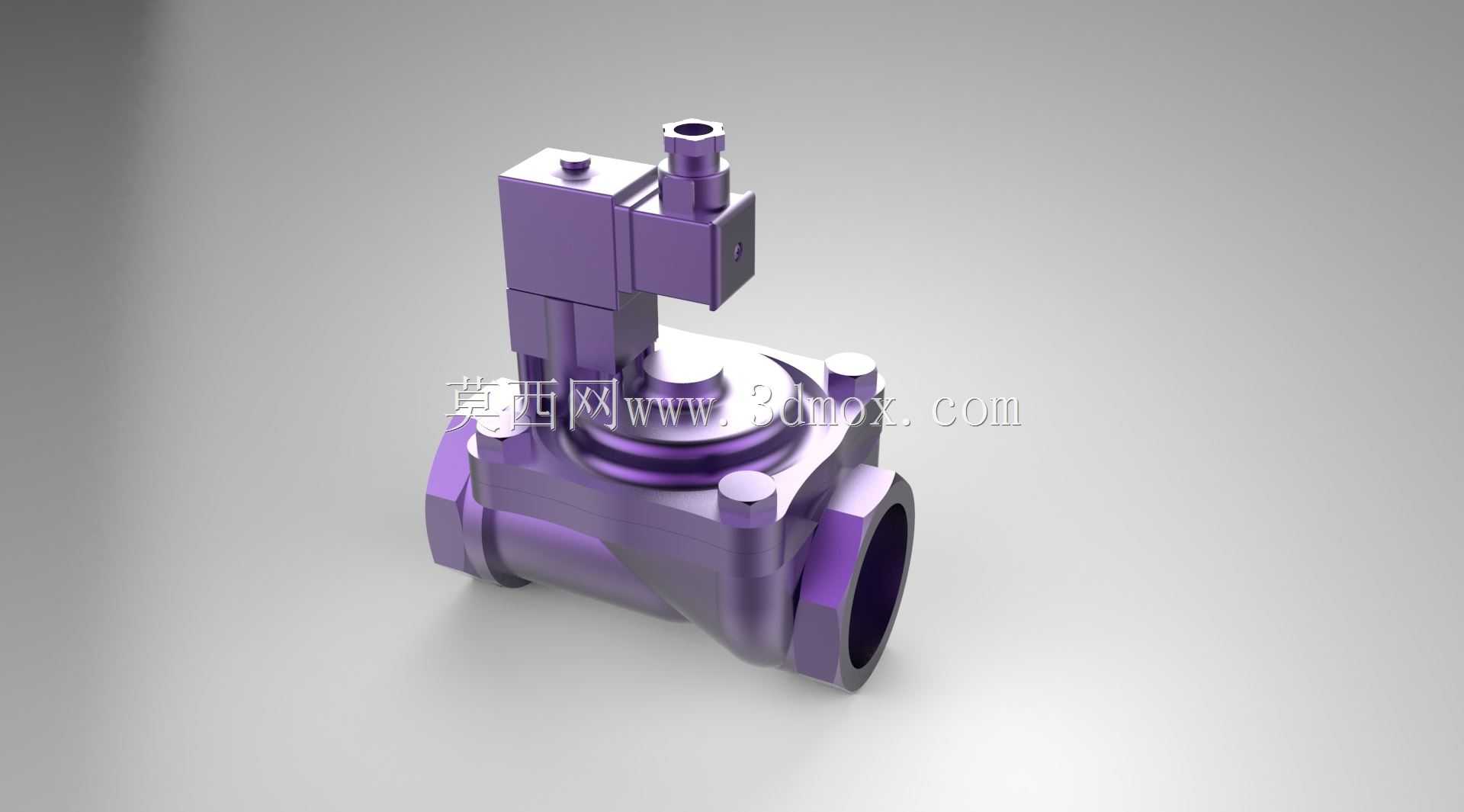

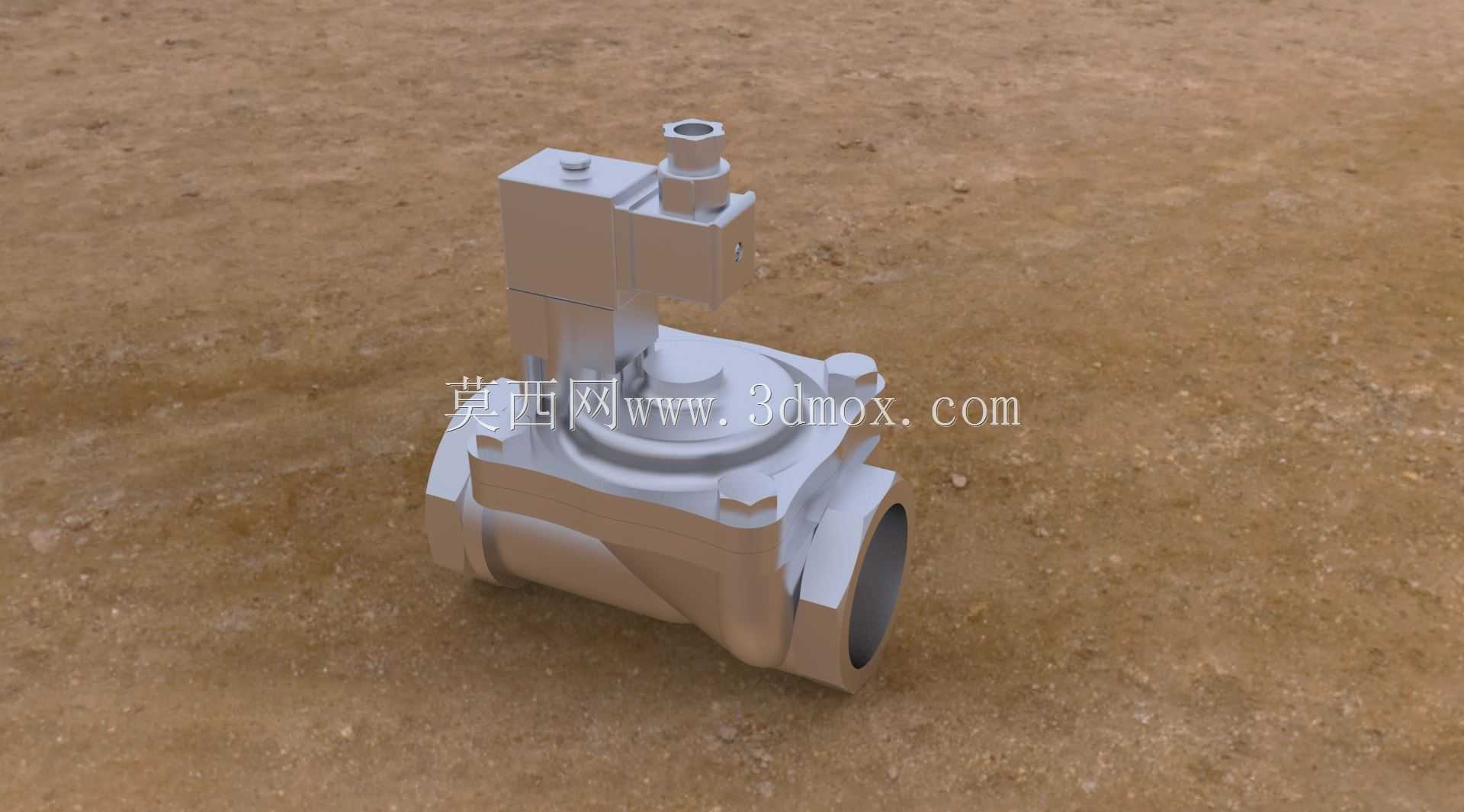

工业管路用螺纹连接常闭电磁阀结构

　　这款电磁阀的结构设计围绕中低压流体管路的通断控制需求展开，主体采用下进上出的直通式流道布局，两端为内螺纹连接接口，适配常规水、气、轻油等介质的工业管路安装场景，常见于给排水系统、压缩空气管网、小型液压回路、暖通空调自控支路、消防喷淋辅助管路等需要电控切换流体通断的工位，可通过电信号快速实现管路的启闭动作，替代传统手动阀完成远程自控操作。从结构拆分来看，下部为阀体流道段，采用铸造后精加工的成型工艺，流道转角处做了圆弧过渡处理，减少介质流经时的压损，避免直角结构带来的湍流与冲蚀问题，阀腔内部的密封座采用嵌入式安装结构，密封面与阀芯的配合公差控制在0.02mm以内，保证关闭状态下的零泄漏要求，阀体两端的螺纹接口严格遵循通用管螺纹标准，

　　安装时无需额外定制转接件，可直接与同规格的镀锌管、不锈钢管、PPR金属接头对接，接口的有效旋合长度满足1.6MPa工作压力下的密封强度要求，不会出现管路承压时的接口脱开、渗漏问题。上部为电磁驱动头部分，采用方形外壳结构，内部封装电磁线圈、动铁芯、复位弹簧组件，驱动头与下部阀体之间通过法兰压盖连接，连接螺栓均匀分布在压盖圆周上，装配时可通过对角拧紧的方式保证密封垫片的均匀压缩，避免局部压偏导致的外漏，驱动头顶部预留了电气接线接口，采用标准的电缆锁紧接头，可适配常规的控制线缆接入，接线腔内部做了防潮隔离结构，可适应多尘、轻度潮湿的车间安装环境。设计过程中重点考量了安装边界的适配性，整体结构的轴向总长度控制在同通径手动球阀的1.2倍以内，

　　驱动头的侧向突出尺寸小于阀体通径的1.5倍，可直接安装在空间紧凑的管路汇流排、设备内部管路夹层中，无需额外预留过大的操作空间，阀体底部为平面结构，必要时可通过支架加装固定座，避免管路振动导致的阀件松动。功能特性上，这款阀为常闭型结构，即线圈断电状态下，复位弹簧推动阀芯压紧密封座，管路处于截断状态，线圈得电后电磁力克服弹簧弹力带动阀芯提升，流道导通，响应时间控制在0.5秒以内，可满足频繁启停的工况要求，不会出现动作滞后导致的管路控制失效问题；阀芯的导向结构采用了长导向套设计，动作过程中不会出现偏磨、卡滞问题，即使介质中含有少量细小杂质，也能通过导向套与阀芯之间的间隙随介质流走，降低卡阀故障概率。在实际选型应用中，

　　这款阀的通径规格覆盖DN15到DN50的常用区间，对应的安装螺纹从G1/2到G2不等，可匹配不同流量需求的支路管路，安装时需注意阀体上标注的介质流向箭头，不可反向安装，否则会出现反向承压时密封失效、无法正常关闭的问题；驱动头的安装方向可根据现场布线需求做360度旋转调整，松开压盖螺栓后转动驱动头到合适角度再重新拧紧即可，不会影响内部密封性能。建模过程中对所有配合面的尺寸公差做了对应标注，包括密封面的粗糙度要求、螺纹的精度等级、配合间隙的取值范围，可直接用于后续的工程图输出、加工工艺编制，也可作为管路系统三维布线布管的元件模型，导入整体装配体后不会出现干涉问题，模型的所有安装尺寸、接口尺寸均与实物一致，可直接用于虚拟装配验证，提前排查管路安装时的空间干涉、接口不匹配等问题，减少现场安装的整改工作量。
