角式手轮截止阀结构设计展示

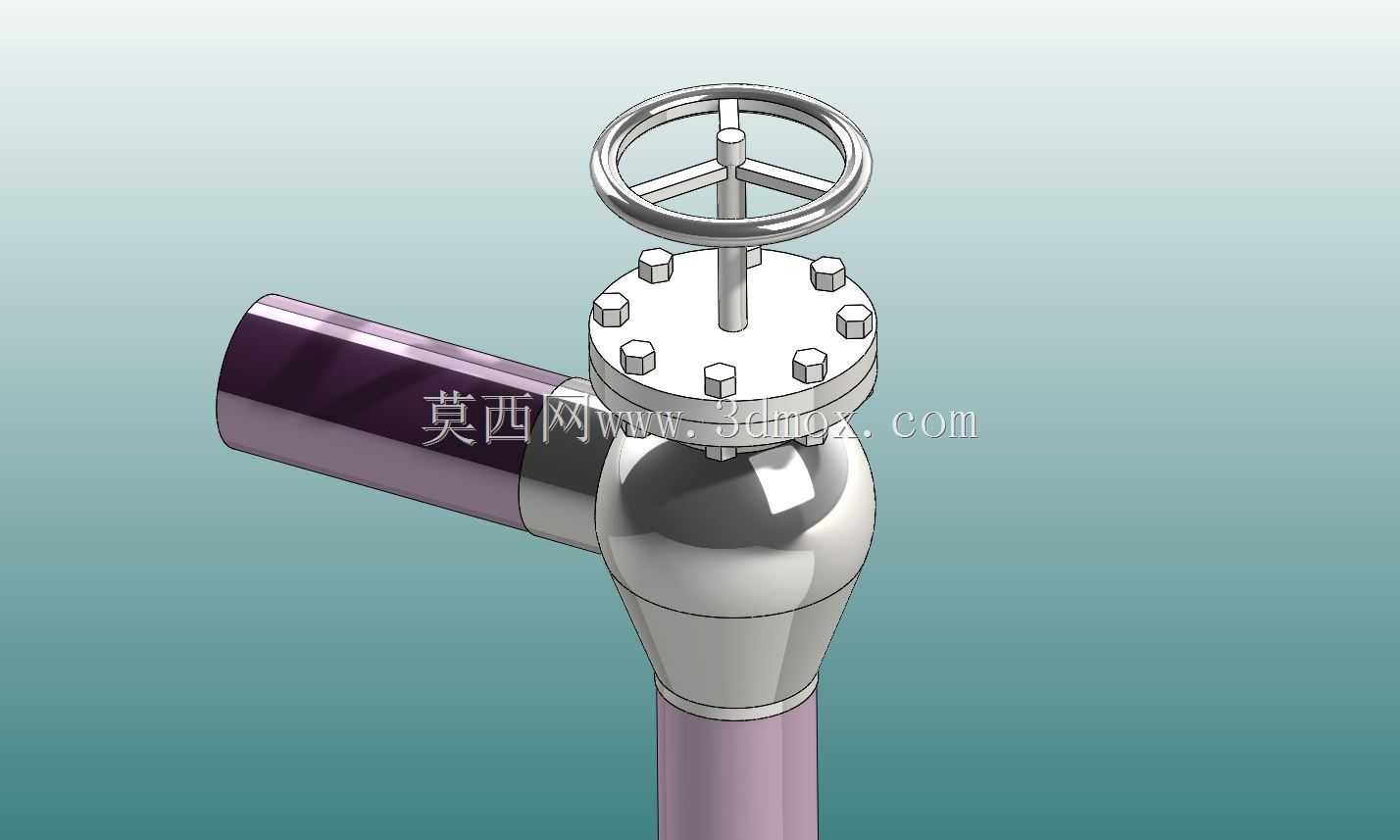

　　这款角式手轮操作的截止类阀门，主要应用在管路系统需要直角转向的介质通断控制场景，常见于化工流体输送、建筑给排水、中小型热力管网、工业设备配套的管路节点中，相比直通式截止阀，它能在管路90度转弯位置直接完成安装，不需要额外搭配弯头配件，既减少了管路的连接焊点与密封点位，也能压缩管路排布的整体占用空间，尤其适合安装空间局促、管路走向需要直角转折的设备内部布管场景。从实际功能来看，该阀门依靠手轮旋转带动阀杆做轴向升降，带动底部的阀瓣贴合或脱离阀座密封面，实现管路介质的截断与导通调节，手轮采用轮辐式结构，三幅支撑的设计既保证了操作时的受力强度，也能减少操作时的手部磕碰，阀杆顶部的定位凸台能避免手轮转动时出现径向偏移，保证操作力矩的平稳传递。

　　阀体中法兰位置采用均布的外六角螺栓锁紧，螺栓沿法兰圆周均匀排布，能给中法兰密封垫片提供均匀的压紧力，避免出现局部压合不实导致的介质渗漏问题，法兰与阀盖的配合面做了止口定位设计，装配时能快速完成同轴度找正，不需要反复调整阀盖与阀体的对中位置，能有效提升现场装配与后期检修的效率。阀体的流道采用平滑过渡的角式结构，介质从侧方水平入口进入阀腔后，顺着平滑的内壁弧面转向下方竖直出口，相比直角硬转弯的流道结构，能大幅降低介质流经阀门时的局部阻力损失，减少管路系统的泵送能耗，同时也能避免介质中的固体杂质在流道转弯位置沉积卡涩，降低阀门长期使用后的卡堵概率。从安装边界来看，该阀门的侧方入口与下方出口均采用等径的圆柱连接端，

　　可适配同规格的金属管路焊接或法兰对接，安装时需要预留手轮上方至少一倍手轮直径的操作空间，方便后期运维时手动开关阀门，同时阀体侧方与相邻管路或设备壁面需要预留不小于螺栓长度的拆装空间，方便后期更换中法兰密封垫片时拆卸紧固螺栓。设计过程中，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封在闭合时能产生自紧效应，介质压力越高密封贴合越紧密，同时阀杆的升降行程做了限位设计，当阀门完全开启时阀瓣会完全抬离阀座流道，不会对介质流通产生遮挡，完全关闭时阀瓣的锥面会完全贴合阀座密封环带，保证截断状态下的零渗漏。手轮与阀杆的连接采用方榫配合结构，能传递更大的操作扭矩，避免开关阀门时手轮与阀杆之间出现打滑空转，

　　阀杆穿出阀盖的位置设置了填料密封腔，可通过压盖调整填料的压紧程度，补偿填料长期使用产生的磨损量，不需要频繁更换填料就能维持阀杆位置的密封性能。整体结构没有冗余的复杂构件，所有零部件都采用常规机械加工工艺即可生产，铸件阀体的壁厚按照公称压力等级做了等强度设计，流道位置的壁厚均匀一致，避免出现铸造应力集中的问题，阀杆采用调质处理的材质，表面做了防锈处理，能适应潮湿、轻度腐蚀的介质使用环境，手轮采用铸铁材质铸造成型，表面做了抛光处理，操作时的握持手感顺滑，不会出现毛刺划手的问题。在实际选型应用中，该类阀门适合对介质截断密封性要求较高、不需要频繁快速开关的管路节点，不适合作为节流调节长期处于半开状态使用，避免高速介质长期冲刷密封面导致密封失效，安装时需要注意介质流向与阀体标注的方向一致，保证介质从阀瓣下方进入阀腔，这样阀门关闭时填料腔不承受介质压力，能延长填料的使用寿命，同时开启阀门时也能借助介质压力抵消部分阀瓣的压紧力，降低操作时需要的手轮力矩。
