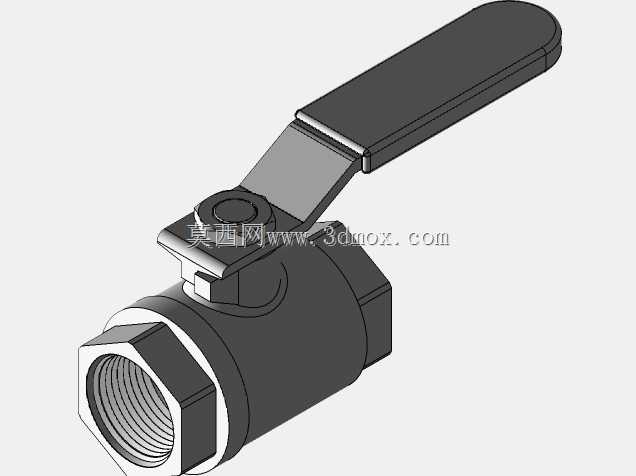

内螺纹连接黄铜手柄式球阀结构

　　这款黄铜材质的手柄式球阀，在民用给排水、小型液压回路、低压气动传输、暖通管路系统中都有极高的应用覆盖率，尤其适配小通径的支路管路通断控制场景，相比同通径的闸阀、截止阀，它的流阻更低，全开状态下介质流通几乎无额外压损，适合对管路压降敏感的小型流体回路。从实际使用场景来看，这类球阀常被布置在设备进水支路、气动工具前端供气节点、小型换热设备的进出口位置，日常操作仅需要90度扳动手柄即可完成全开全关动作，操作反馈清晰，手柄的限位结构可以让操作人员无需观察阀位，仅凭扳动的触感就能判断阀门当前的通断状态，避免误操作。

　　从结构设计逻辑来看，整个阀体采用黄铜锻压成型后机加工的工艺路线，阀体两端为内螺纹接口，适配常规的英制管螺纹连接标准，安装时不需要额外的法兰转接件，直接在管端缠绕生料带或者加装密封垫即可拧入完成装配，安装边界紧凑，不需要预留过大的操作空间，手柄扳动的回转半径仅比阀体通径大出不到一倍，在密集排布的管路组里也能顺利操作，不会和相邻的管路、阀件产生干涉。内部的密封结构采用软质密封阀座，球体和阀座的贴合面经过精磨处理，低压工况下的密封可靠性远高于金属硬密封结构，日常使用中很少出现内漏问题，阀杆部位采用多层填料密封，配合压盖的预紧力，即使在带压状态下扳动手柄，也不会出现介质从阀杆处外渗的情况。

　　手柄部分采用扁长型的冲压金属结构，表面做了哑光喷塑处理，握持时不会打滑，手柄和阀杆的连接部位采用扁方配合加销钉固定的结构，长期扳动也不会出现配合松旷、手柄空转的问题，手柄下方的阀体上做了明确的通断标识凸台，手柄方向和管路方向平行时为全开状态，垂直时为全关状态，即使在光线不佳的设备夹层里，也能通过触摸快速判断阀位。整个阀体的外部轮廓做了圆角过渡处理，没有尖锐的加工棱角，安装和维护时不会划伤操作人员，阀体的六角结构部位刚好适配常规的活动扳手尺寸，安装拧动时不需要特制工装，普通管钳或者活动扳手就能完成紧固作业。

　　从建模的细节还原度来看，这个结构完整复现了真实产品的所有装配关系，包括球体和阀座的配合间隙、阀杆和阀体的密封槽结构、手柄和阀杆的连接限位、两端内螺纹的牙型轮廓都做了准确还原，在做管路系统的三维布局设计时，可以直接调取这个模型装配到管路节点中，用来校验安装空间、操作预留距离、和周边零部件的干涉情况，避免实际安装时出现阀件和其他设备碰撞、手柄无法正常扳动的问题。这类小通径黄铜球阀的额定工作压力通常在1.6MPa级别，适配常温的水、压缩空气、无腐蚀性的轻质油品等介质，在做设备选型时，可以直接根据管路通径匹配对应规格的产品，不需要额外做结构改制，本身的标准化程度极高，属于流体管路系统里的基础通用控制元件。

　　在实际的设备维护场景中，这类球阀的易损件只有阀座和阀杆填料，出现密封失效时只需要拆开阀体压盖，更换对应的密封件即可完成维修，不需要整体更换阀体，后期维护成本极低，而且黄铜材质本身的抗锈蚀能力较强，在潮湿的工况环境下也不会出现严重的锈蚀卡滞问题，长期放置后再次操作也能顺利扳动，不会出现阀杆锈死无法动作的情况。建模过程中对各个零件的壁厚都做了符合实际工艺的还原，阀体的最小壁厚满足承压强度要求，不会出现应力集中的薄弱部位，流道部分做了全通径设计，介质流过时不会产生明显的紊流，也不容易积存管路内的杂质，长期使用也不会出现流道堵塞的问题。
