稻壳气化100Kw生物质发电成套装置

　　这套100Kw级生物质气化发电装置，核心面向稻米加工集聚区的分布式能源供给场景，针对碾米工序产生的大宗稻壳废弃物就地消纳需求设计，可将加工副产物直接转化为可燃生产气体，供给配套内燃原动机完成发电作业，无需额外长途转运固体废弃物，也无需依赖外部化石燃料补给，适配年加工量万吨级以上米厂的自备电站配置，也可在林木加工产区对接木屑、果壳等同类生物质原料完成能源转化，解决零散产区废弃物处理难、生产用电成本高的实际痛点。整套装置采用撬装集成式布局设计，所有核心功能单元均固定在统一的红色型钢焊接机架上，机架采用型钢焊接框架结构，底部预留标准地脚螺栓安装孔位，整体安装边界控制在长6米、宽2.5米、高4.2米范围内，现场安装无需大规模土建施工，

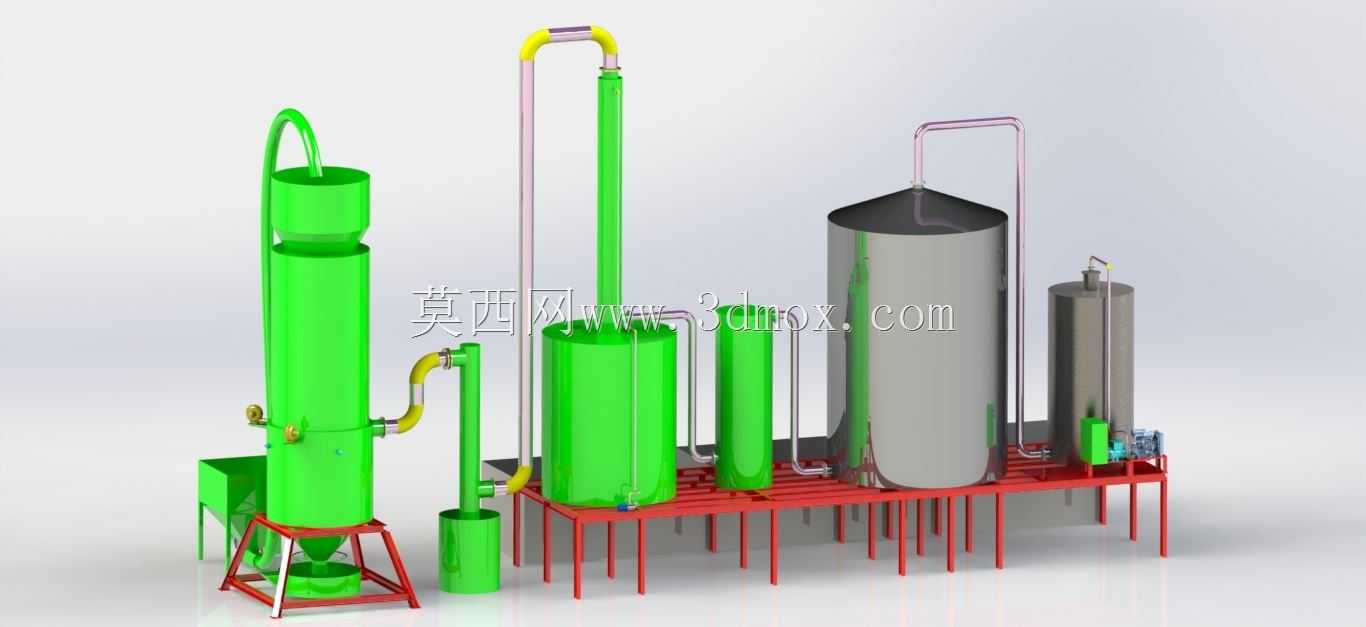

　　仅需完成水平地面硬化、对接原料进料口与燃气输出管路即可完成部署，大幅缩短现场安装调试周期。从功能单元划分来看，最左侧的锥形底立式罐体为核心气化反应单元，设计时针对稻壳堆积密度小、热解过程易搭桥的特性，将下部料段设计为锥角60度的缩径结构，配合侧部布置的均匀布风喷嘴，保证料层下落顺畅、气化反应均匀，避免局部烧穿或者结焦问题；罐体侧部设置的两个观察与操作接口，可实时观测内部料层状态，也可在出现局部结焦时完成在线疏通作业，罐体顶部的弯管为粗燃气导出管路，将热解产生的含尘高温燃气送入后续净化单元。紧邻气化炉的多组立式罐体为多级燃气净化单元，按照旋风除尘、喷淋冷却、精过滤的流程依次排布，第一级旋风除尘单元直接对接气化炉出口，

　　利用离心力脱除燃气中携带的大粒径炭灰颗粒，避免大颗粒磨损后续管路与设备；后续的冷却罐体通过间接换热将高温燃气降至常温，同时脱除燃气中携带的焦油与水分，最后一级过滤单元进一步拦截细颗粒杂质，保证输出的燃气洁净度满足内燃原动机的进气要求，避免杂质造成发动机气门磨损、喷嘴堵塞等故障。最右侧的大型立式圆柱罐体为湿式储气单元，采用锥顶密封结构设计，主要作用是缓冲气化产气与原动机用气之间的流量波动，稳定输出燃气压力，保证原动机运行工况平稳，避免因气化炉进料波动造成的燃气压力忽高忽低，影响发电输出稳定性；储气罐旁的小型立式罐体为安全水封单元，在系统出现压力异常时自动切断管路，防止回火窜入气化炉引发安全风险。整套装置的管路连接采用标准化法兰对接，

　　所有燃气输送管路均做防静电跨接设计，不同功能单元之间的管路预留检修拆卸余量，日常维护时可单独拆卸单段管路完成清灰作业，无需拆解整套系统。设计过程中充分考虑生物质气化过程的副产物收集需求，气化炉底部设置独立的炭灰收集斗，可定期排出反应剩余的生物质炭，这些炭料可作为副产品外售作为活性炭加工原料或者农用肥辅料，进一步提升整套装置的综合收益；净化单元排出的含焦油废水设置独立收集管路，可配套简易水处理装置循环利用，避免二次污染。针对南方多雨、北方低温的不同部署场景，整套装置的外露管路可按需加装保温层或者防雨罩，机架表面做重防腐喷涂处理，可适应户外露天部署的防腐要求，无需额外搭建厂房即可长期运行。在三维建模过程中，所有罐体的壁厚、管路通径均按照实际工程设计参数还原，机架的型钢选型、支撑腿的排布位置均符合载荷计算要求，气化炉与净化单元之间的高度差按照重力除尘的流场要求设置，保证粗燃气从气化炉出口进入除尘单元时的流速匹配旋风分离的最佳区间，避免因管路走向不合理造成的压损过大问题。整套装置的操作平台沿机架侧边布置，巡检人员可沿平台到达每个操作接口位置，日常巡检时可快速完成料位检查、压力观测、排灰操作等常规作业，各单元的阀门操作高度均设置在人体工程学适配的1.2米至1.5米区间，无需登高即可完成大部分常规操作，降低日常运维的作业强度。
