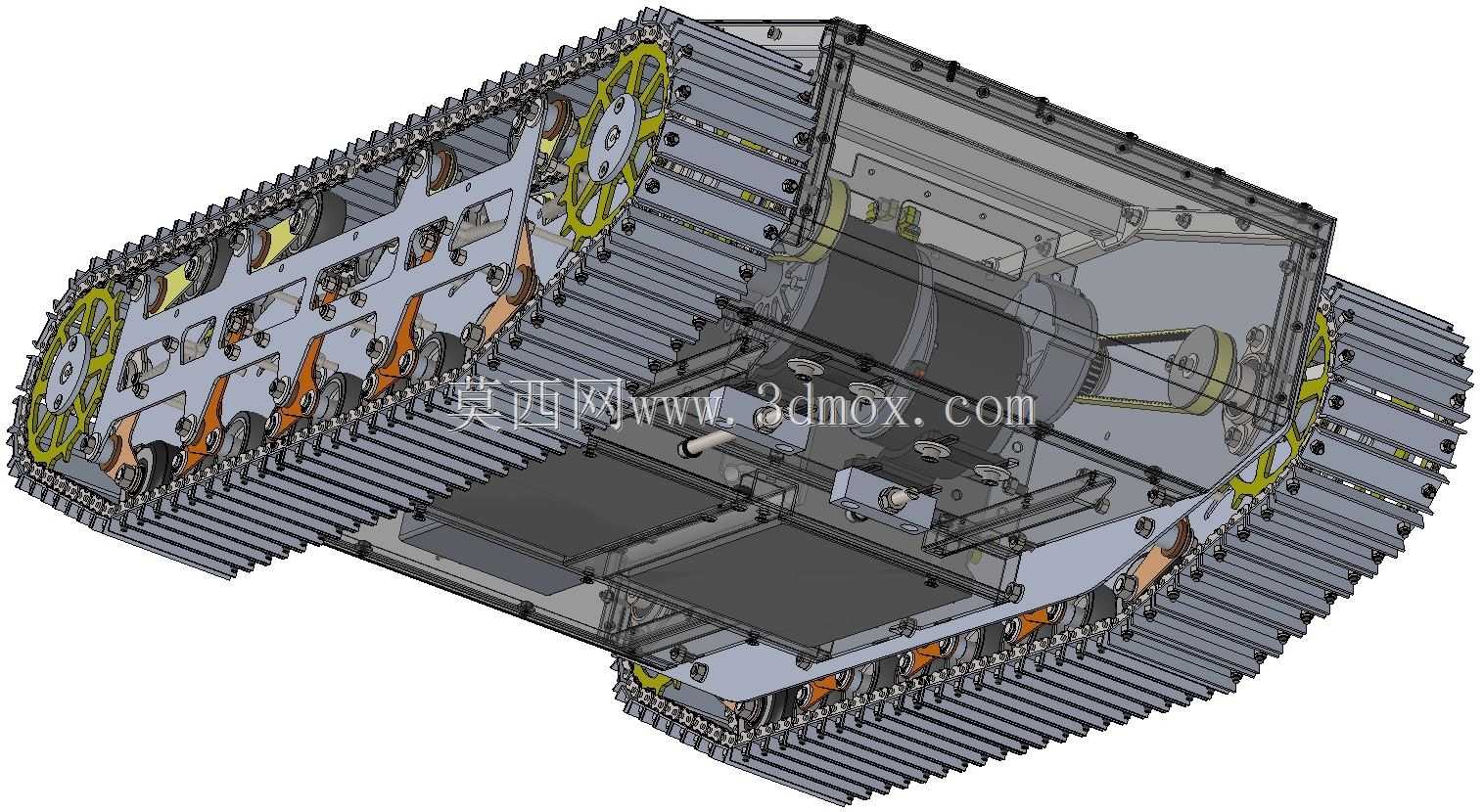

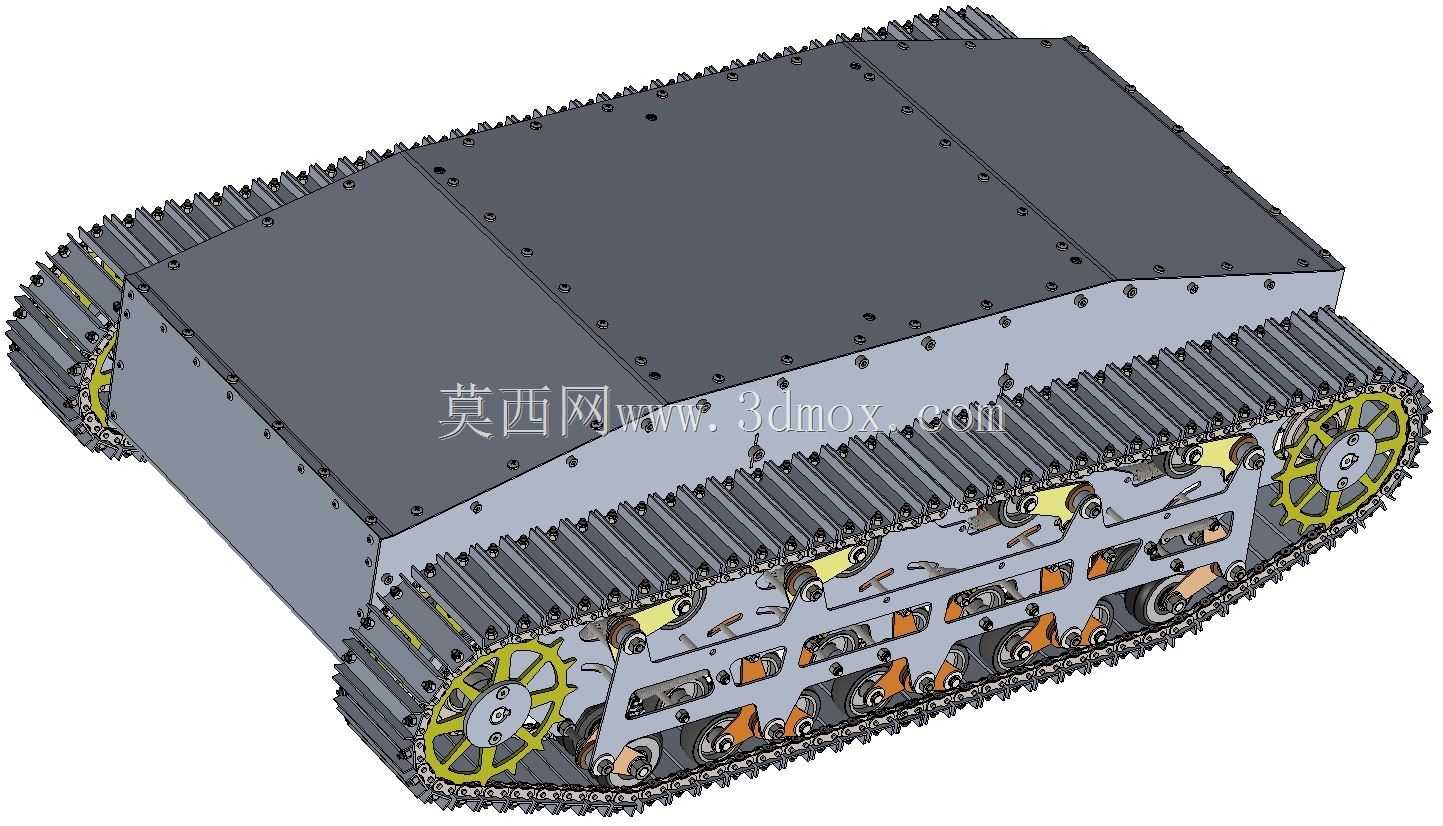

双电机驱动履带行走底盘结构设计

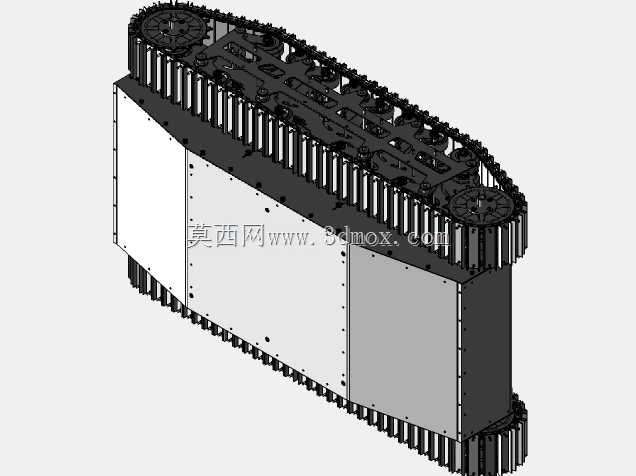

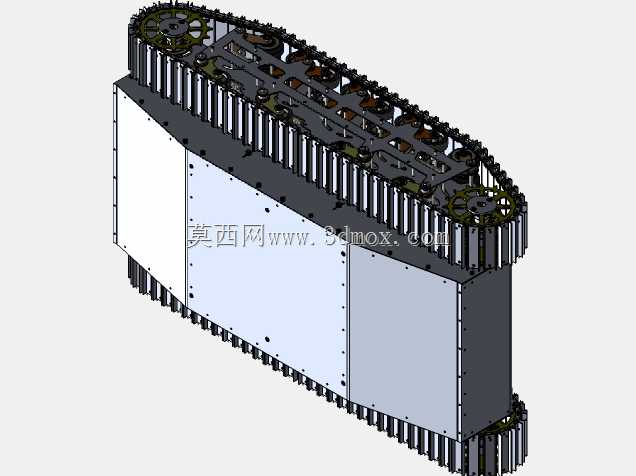

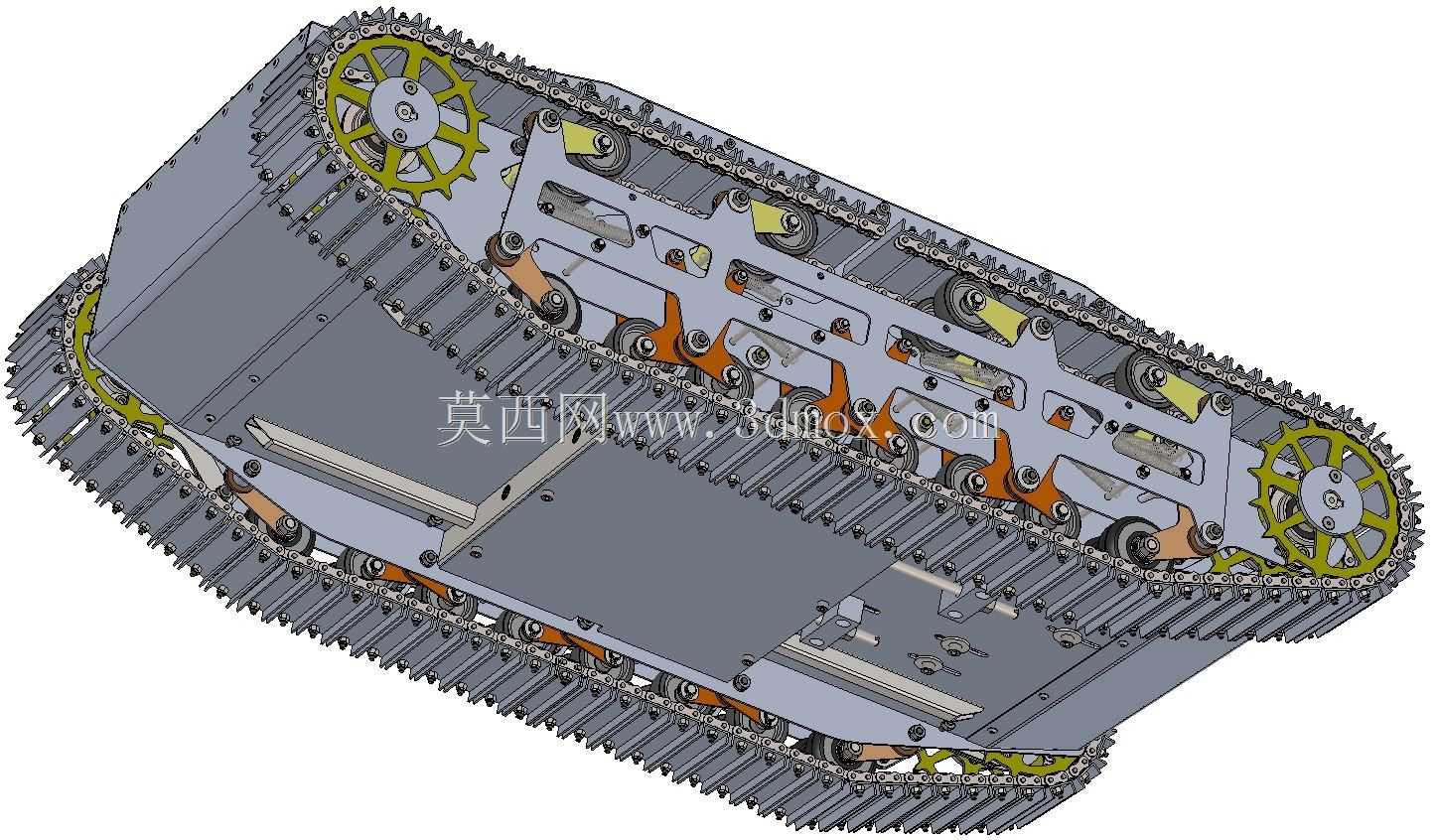

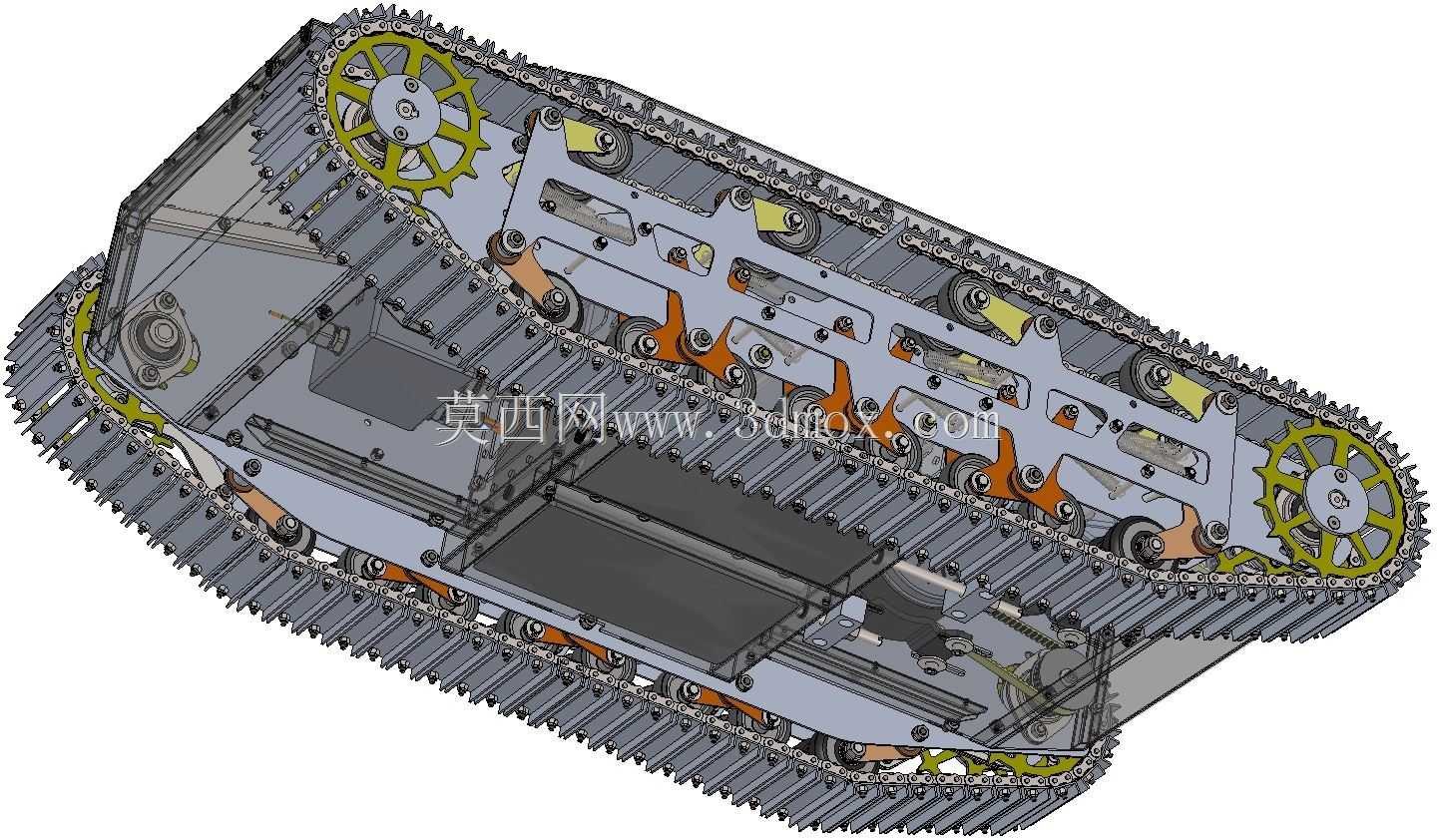

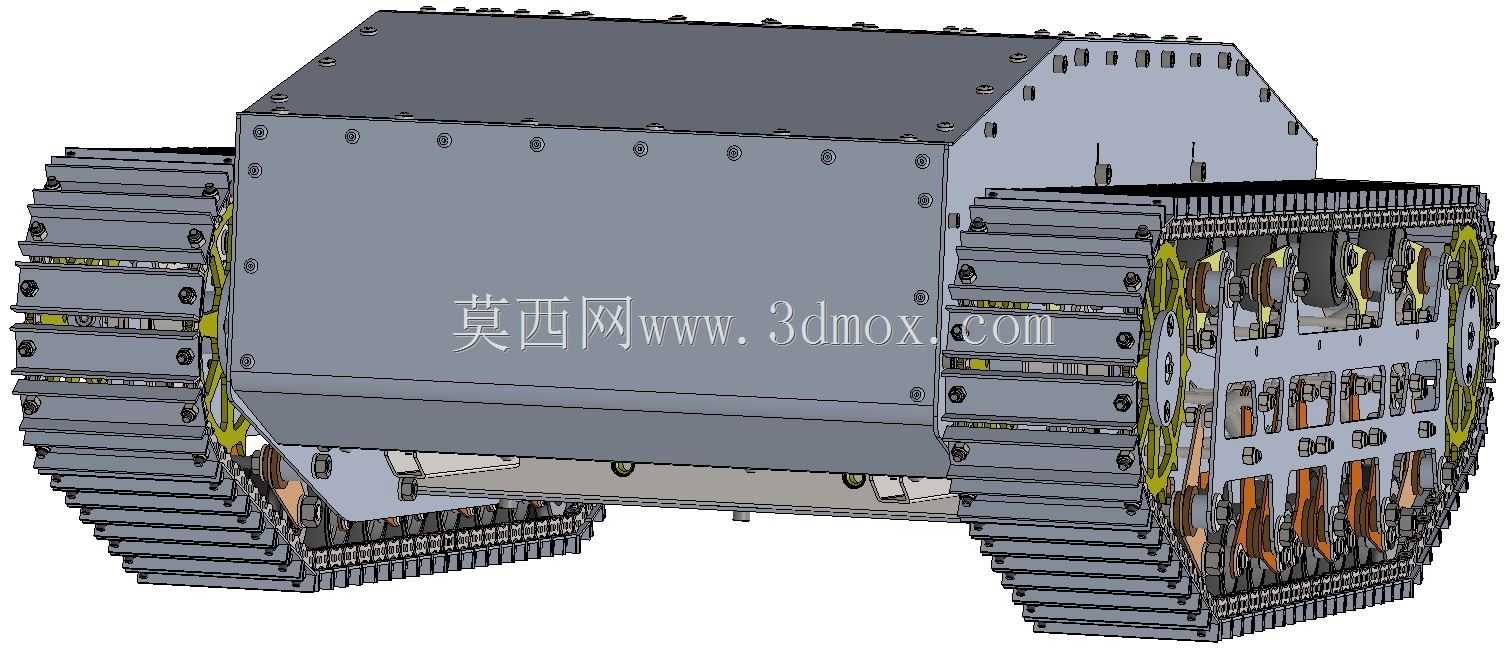

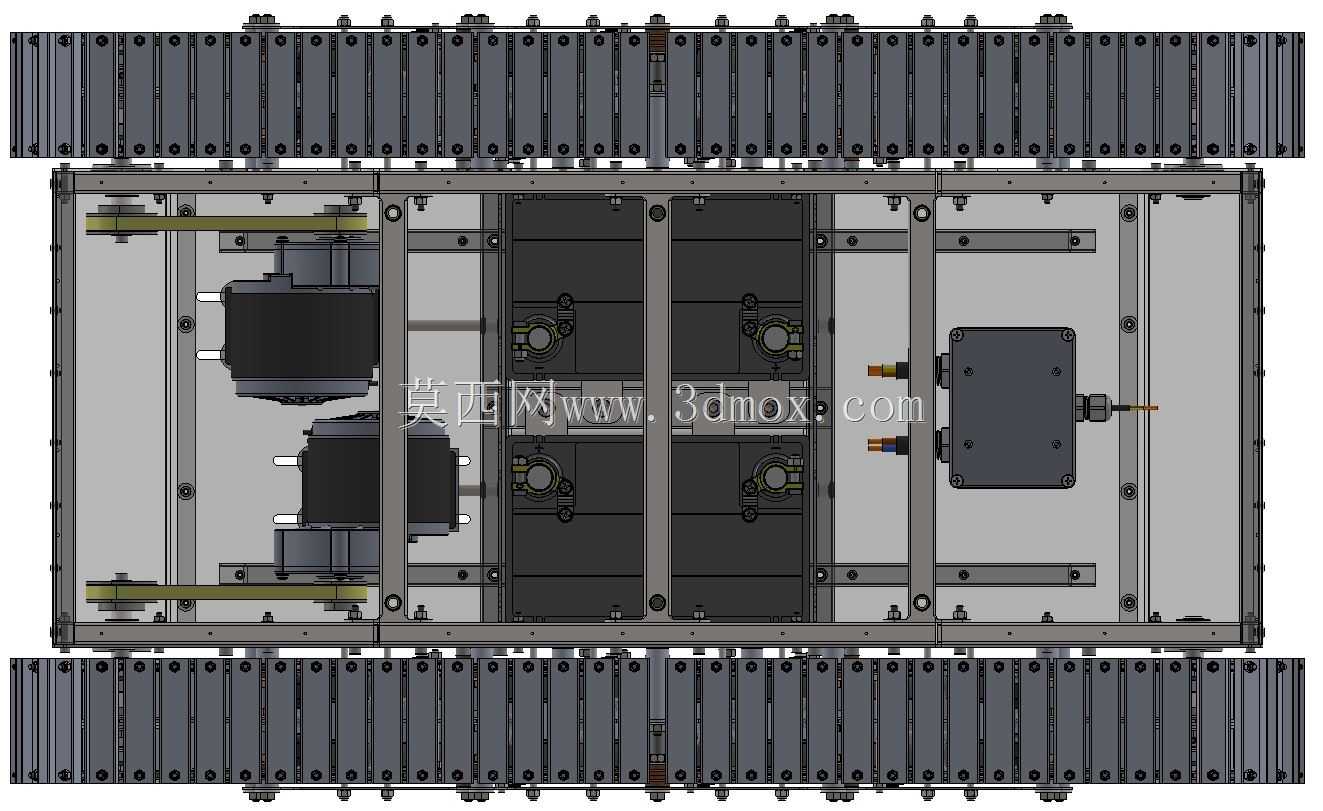

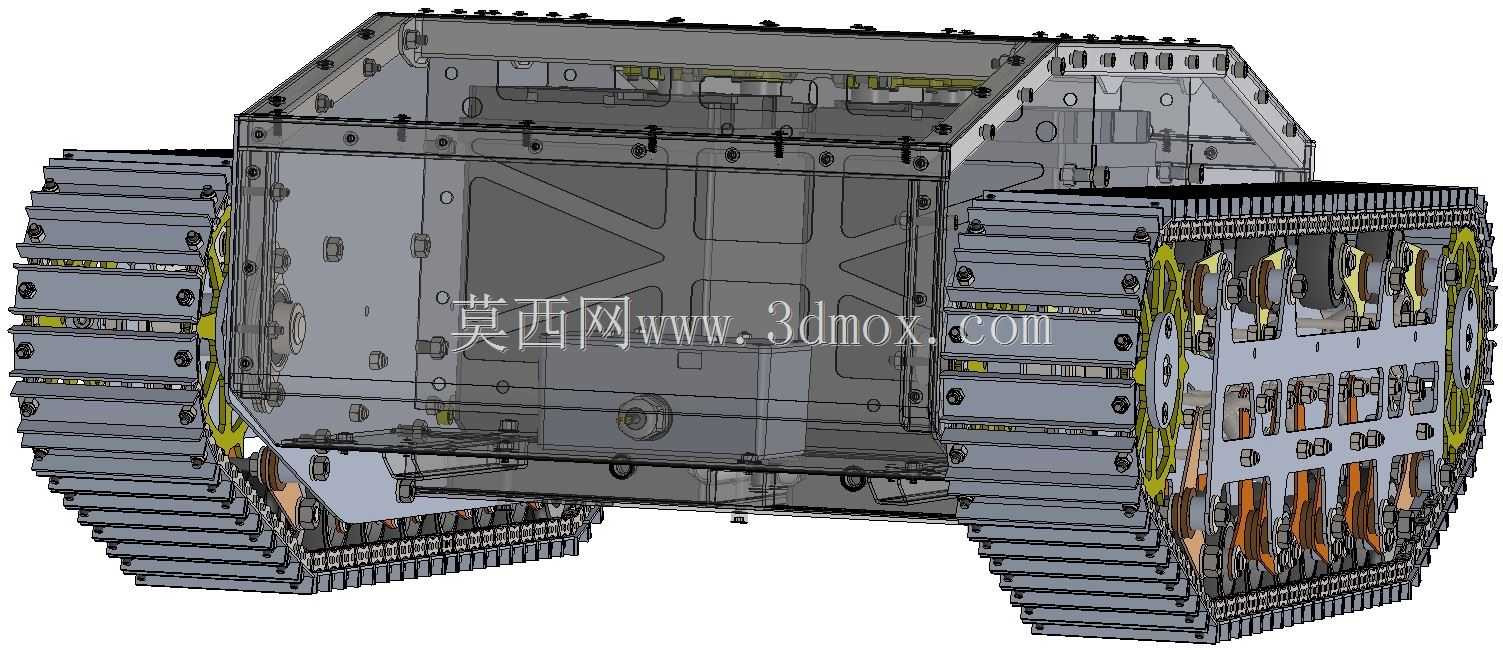

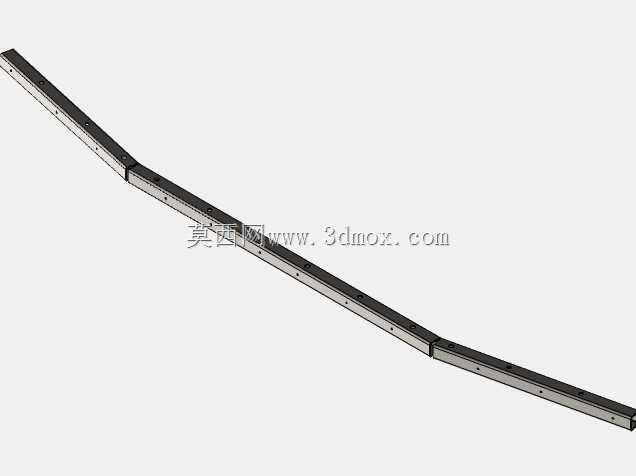

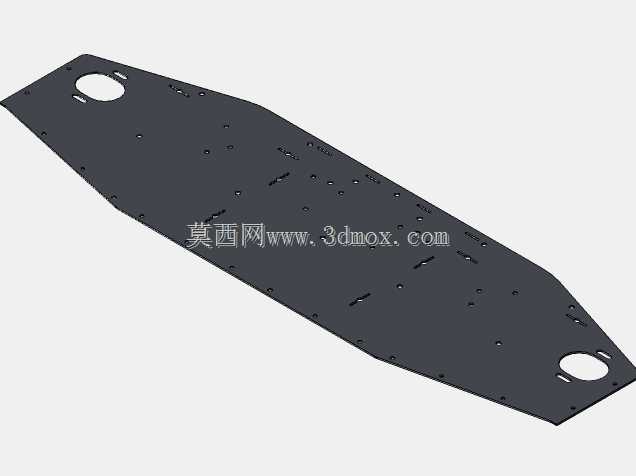

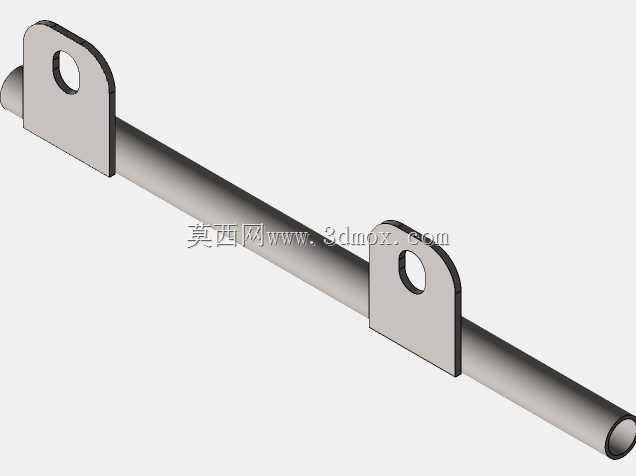

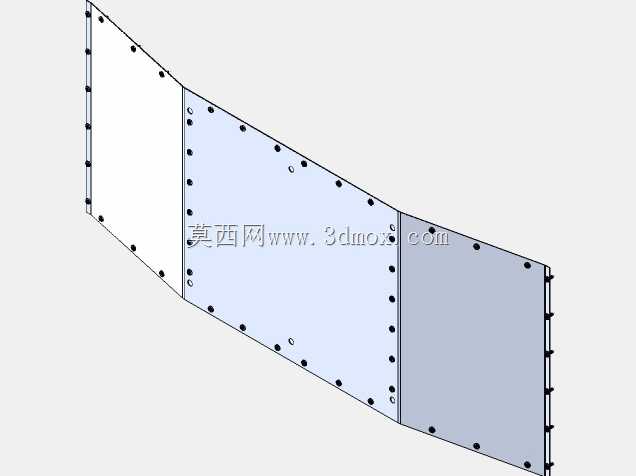

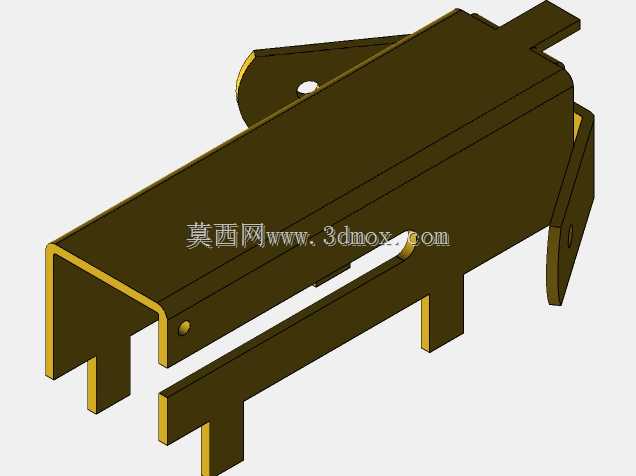

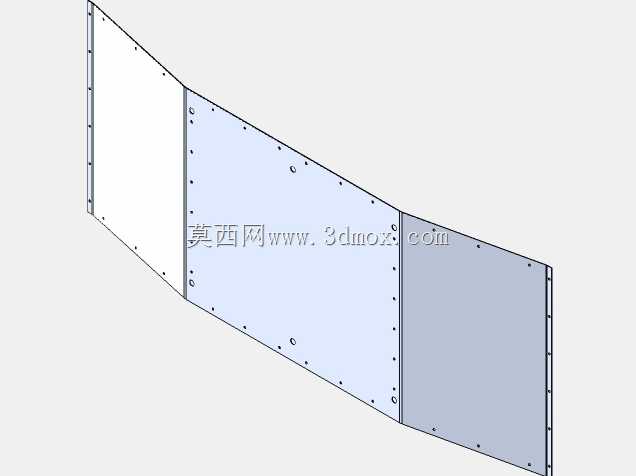

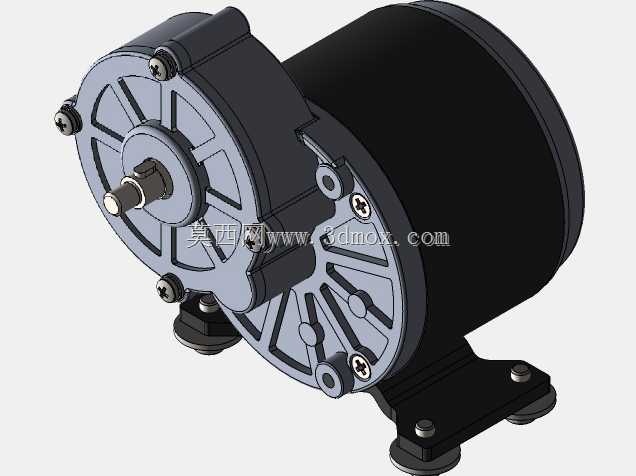

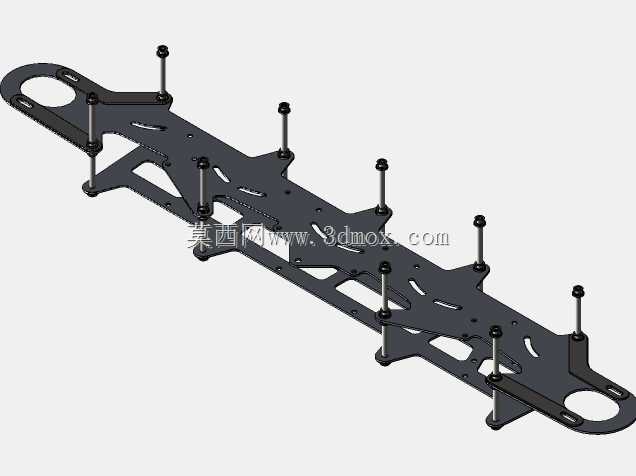

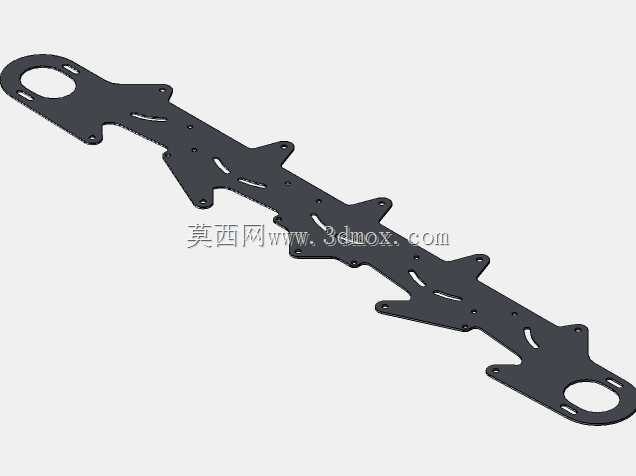

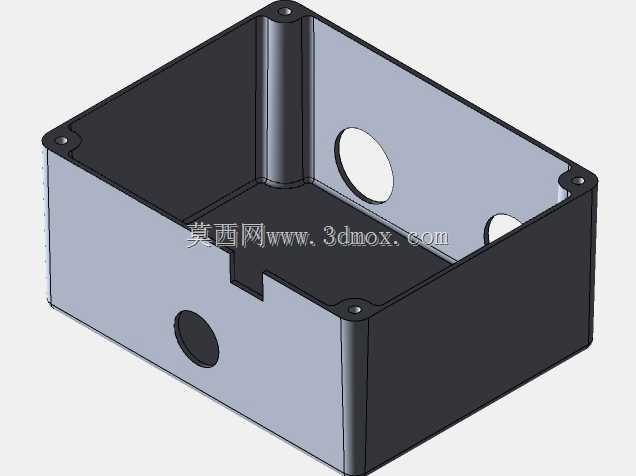

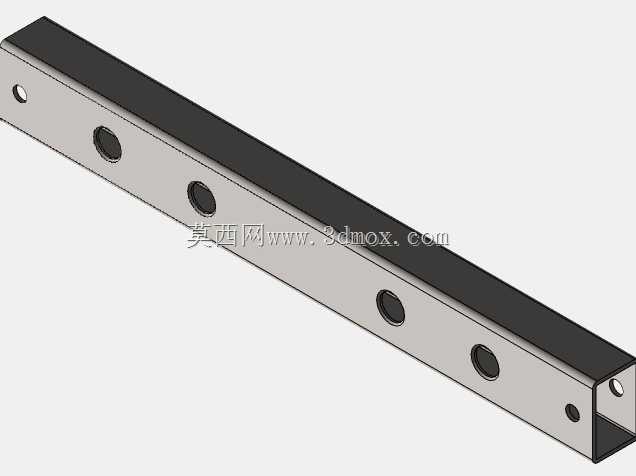

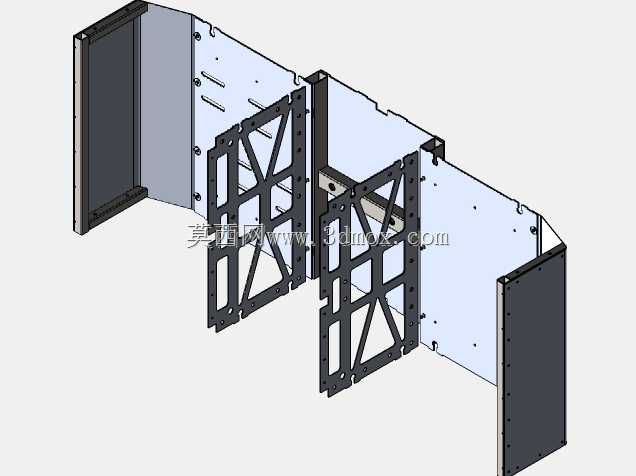

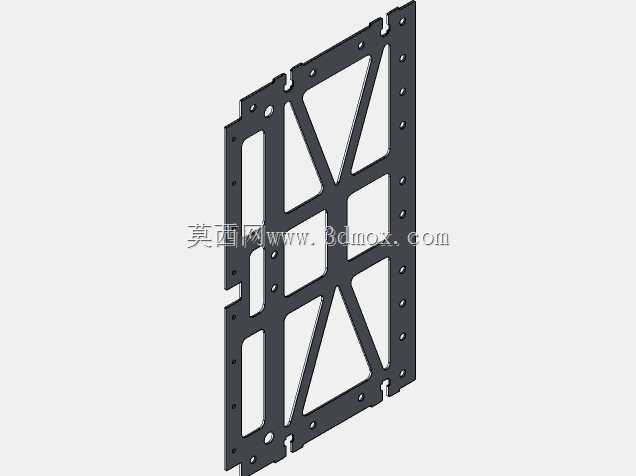

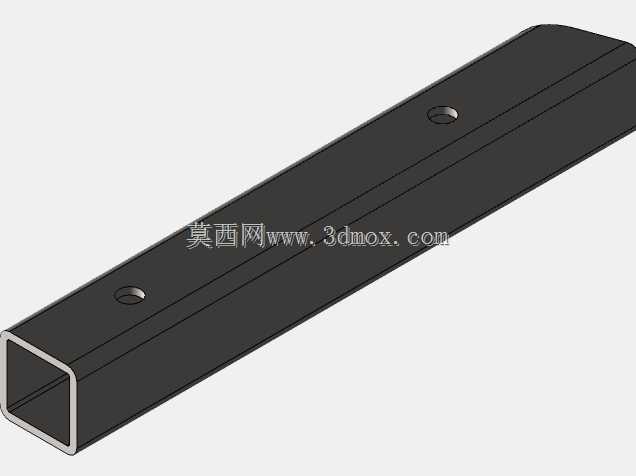

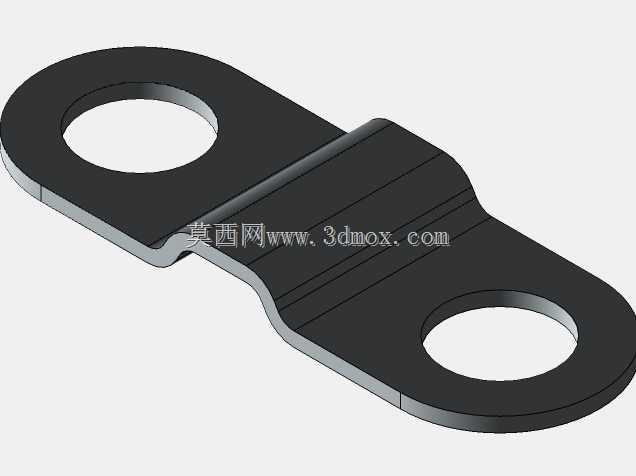

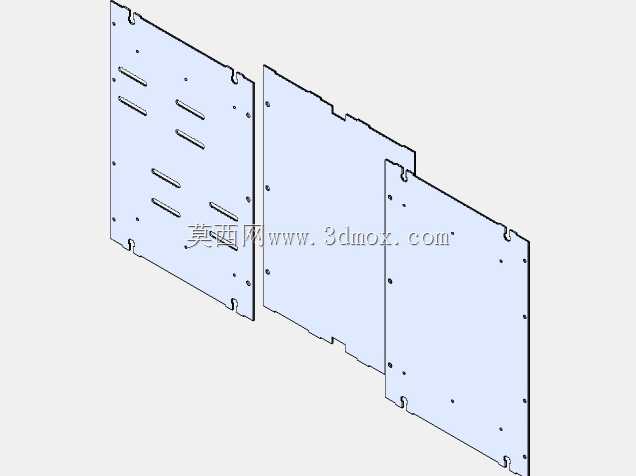

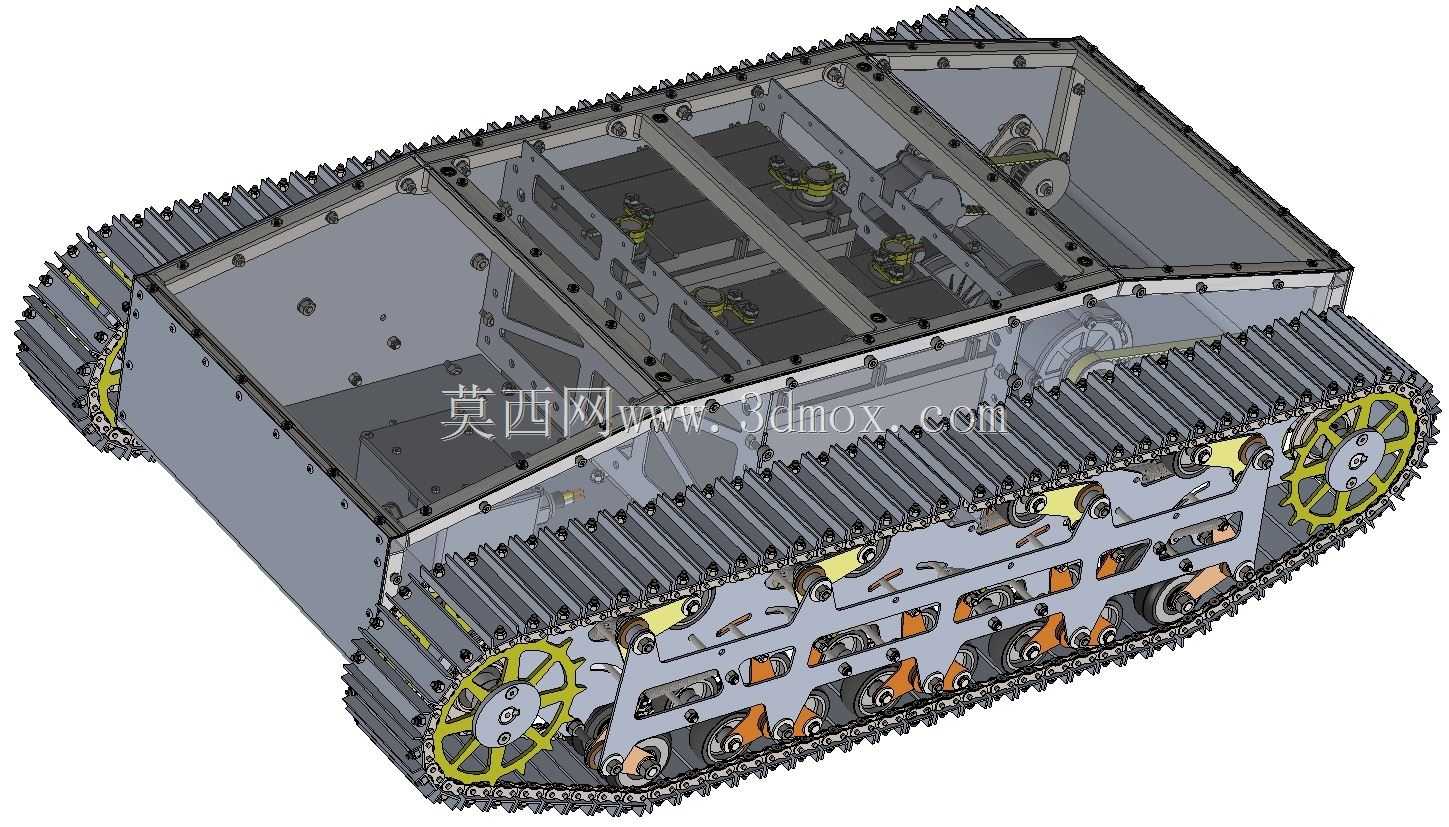

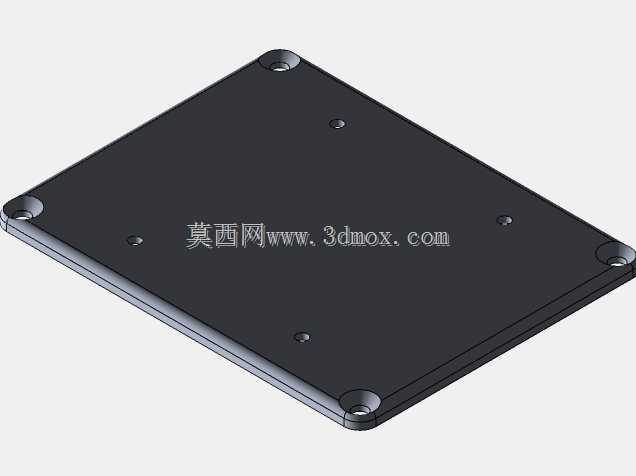

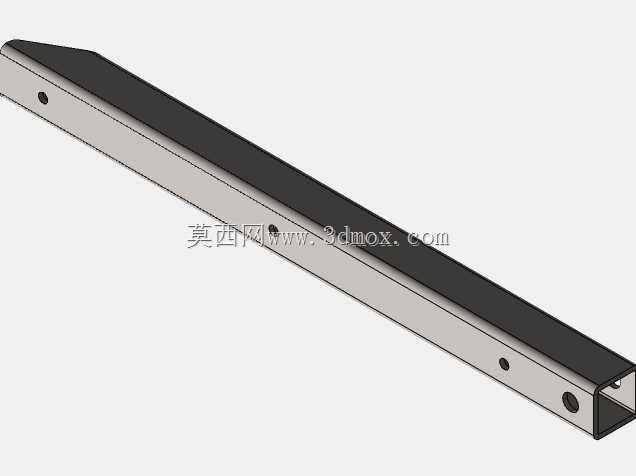

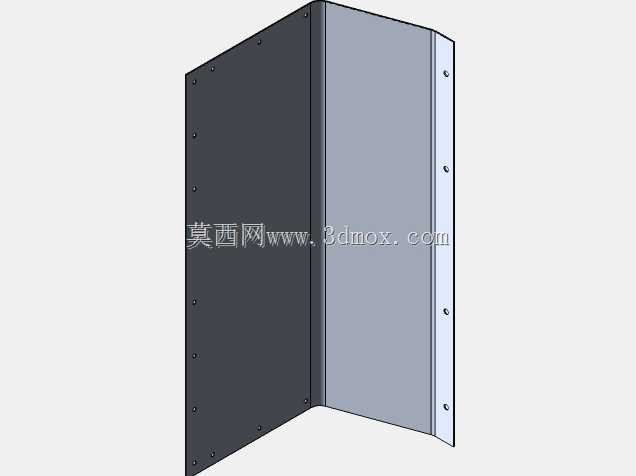

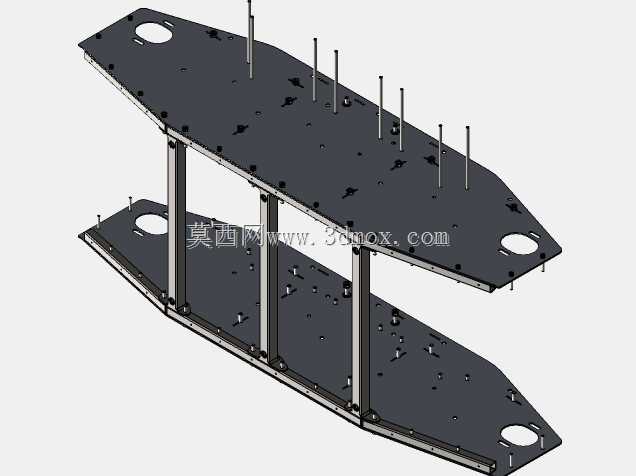

　　这款履带行走底盘的设计初衷，是面向教学实训、小型巡检作业、轻型物料转运等场景的通用行走载体，区别于重型工程履带设备，它的整体结构更紧凑，动力配置偏向低负载、高可控性的应用需求，能适配实验室教学演示、厂区狭窄区域巡检、小型仓储点位转运等对设备通过性有要求，但负载量级不大的使用场景。从结构布局来看，底盘采用双侧独立驱动的方案，两侧各配置一台驱动电机，通过差速控制实现转向，相比单电机配合转向机构的方案，省去了复杂的转向传动链路，既压缩了整体安装空间，也降低了传动环节的功率损耗，同时差速转向的转弯半径更小，在狭窄通道内的机动灵活性更突出。底盘主体框架采用钣金拼接式结构，内部预留了充足的电气元件安装空间，框架上的安装孔位做了统一的模数化设计，

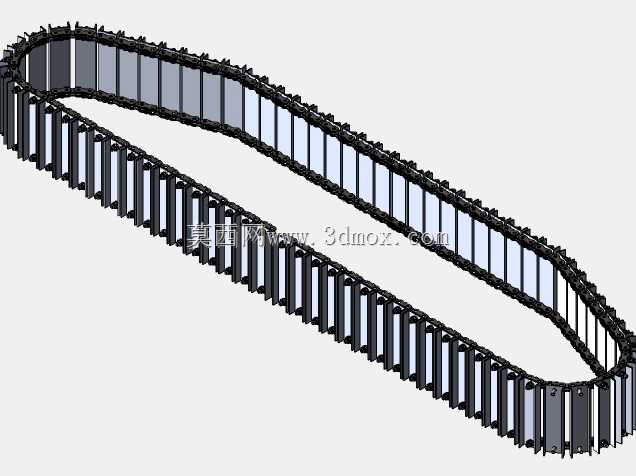

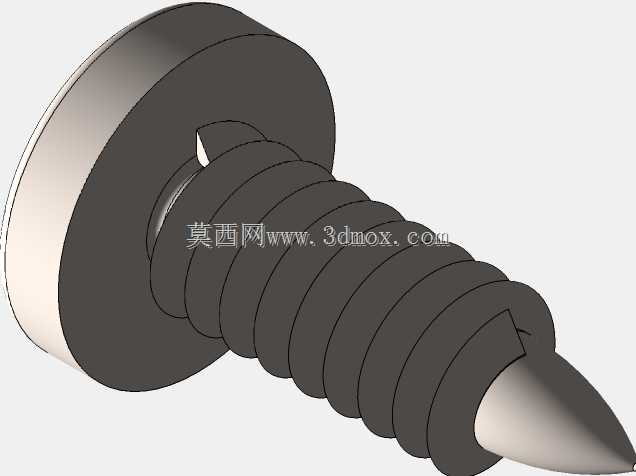

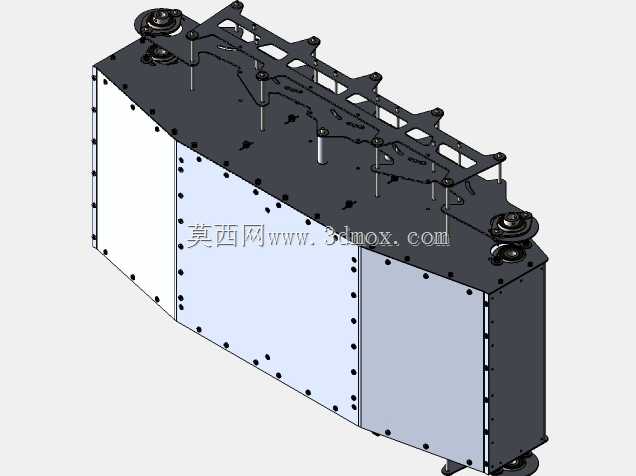

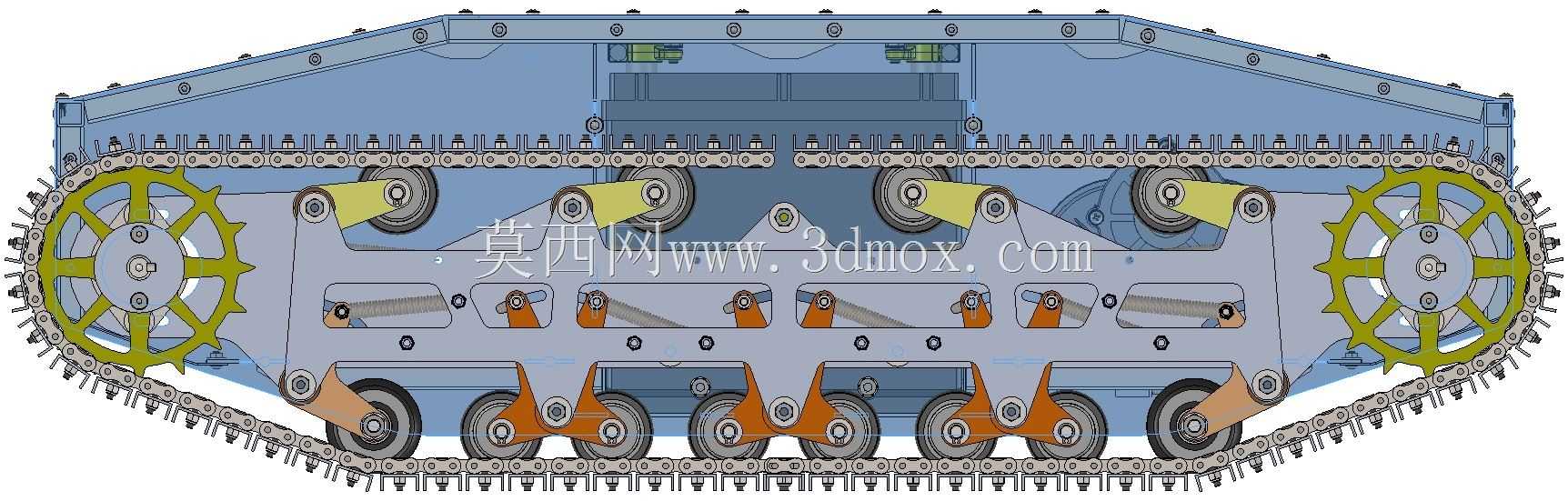

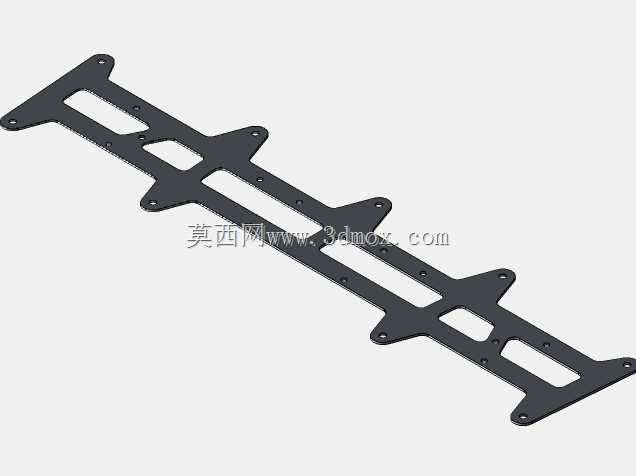

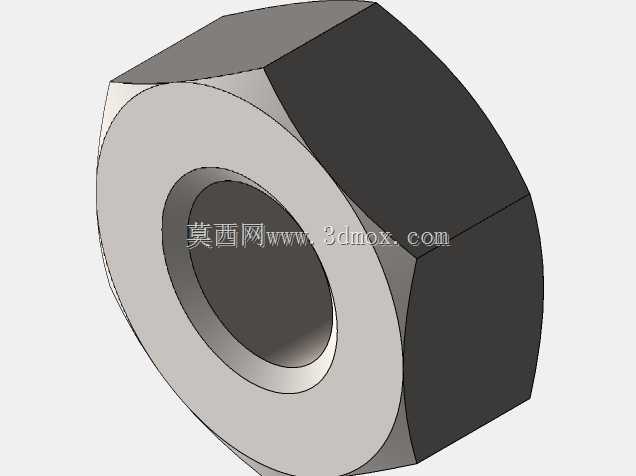

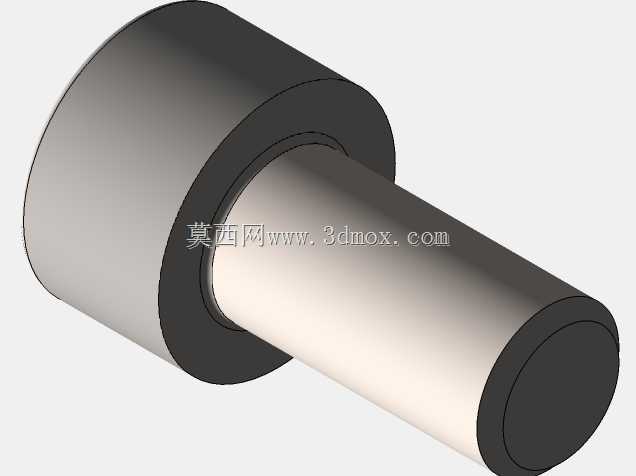

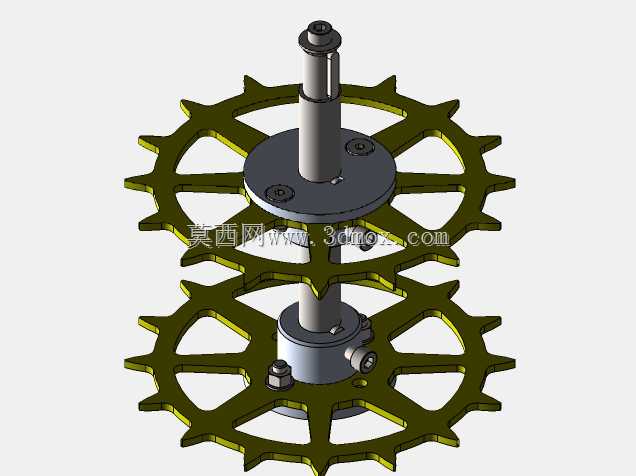

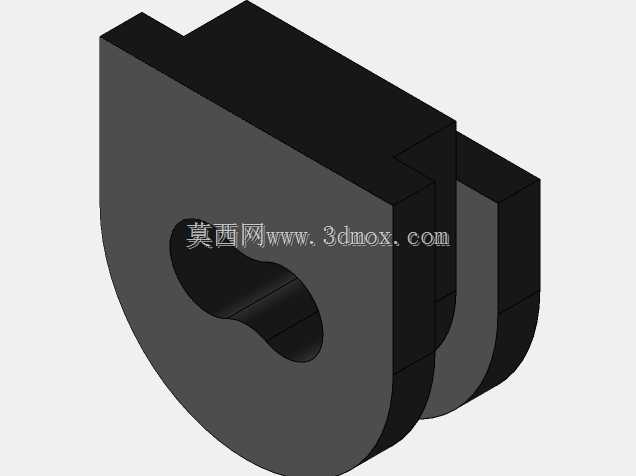

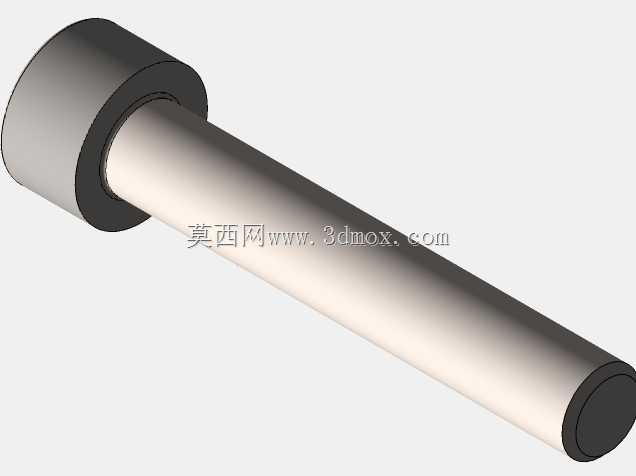

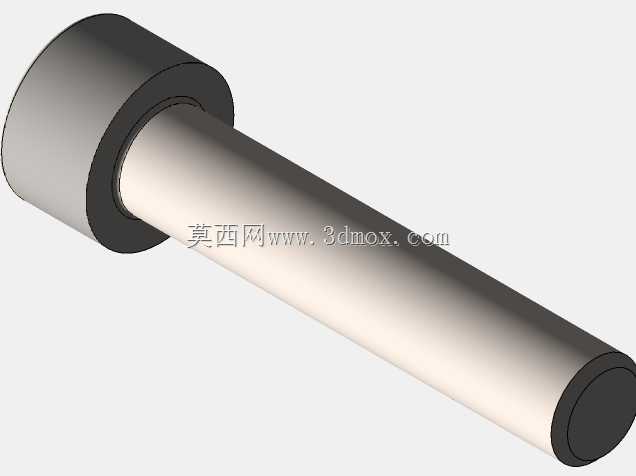

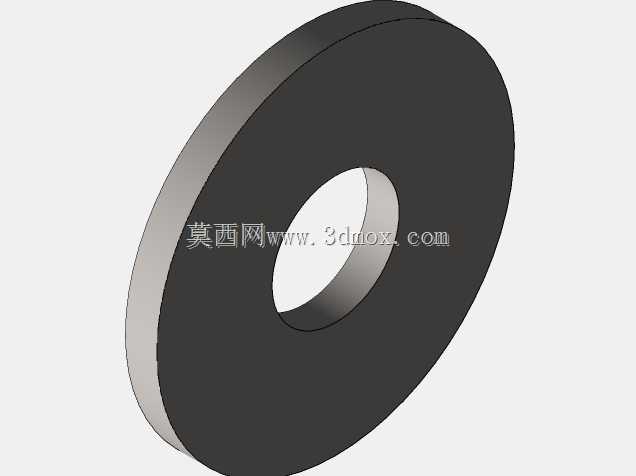

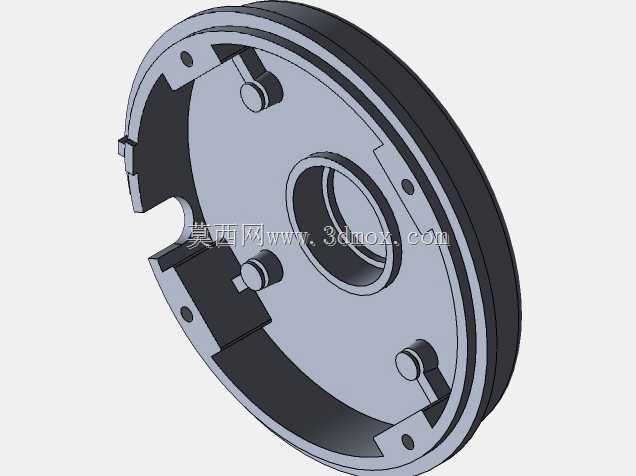

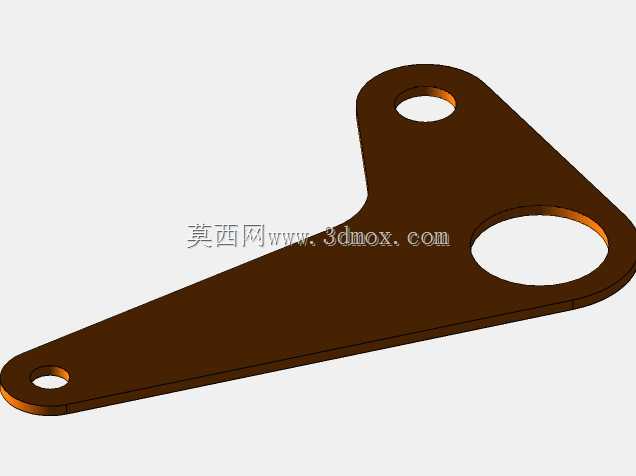

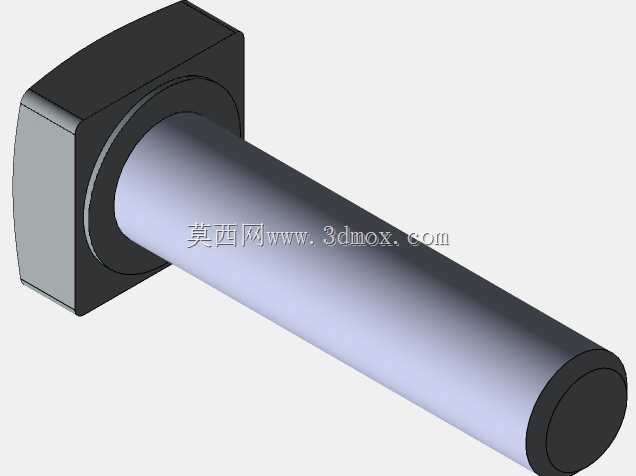

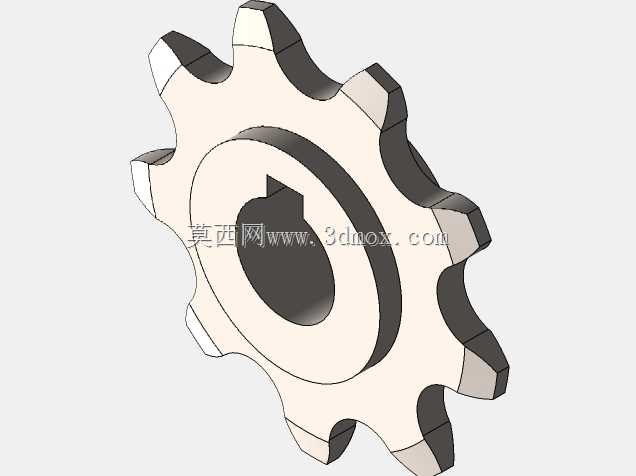

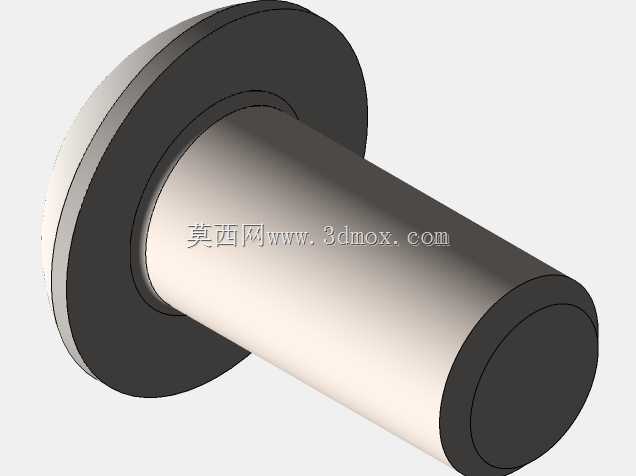

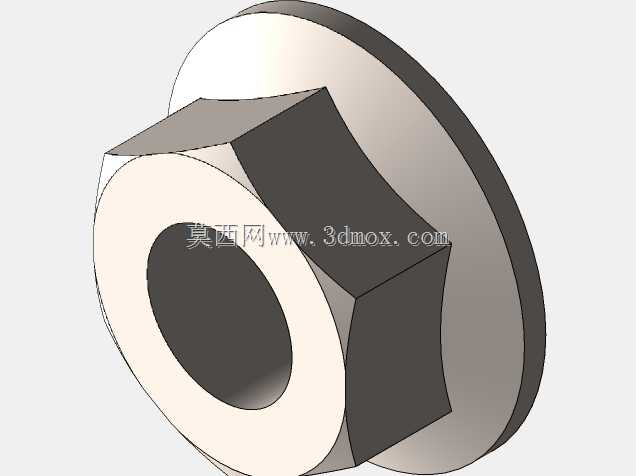

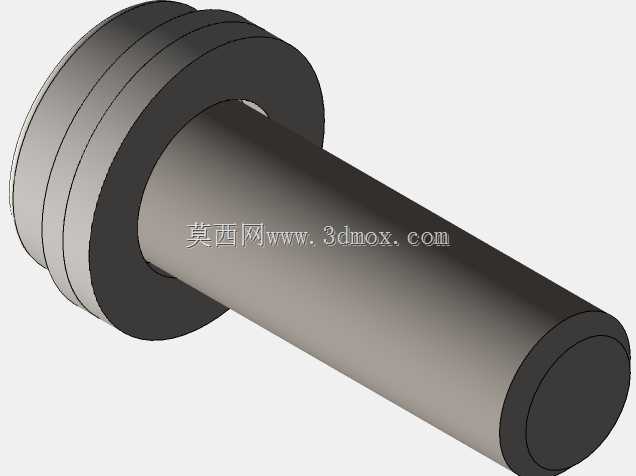

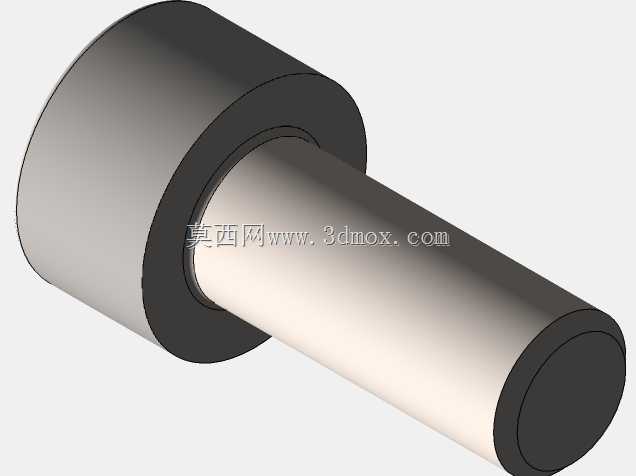

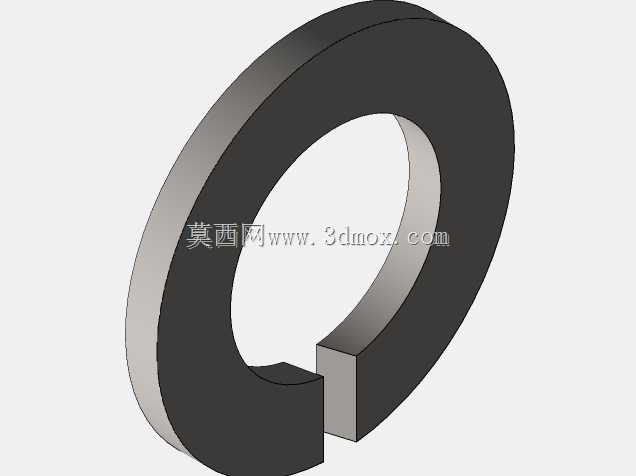

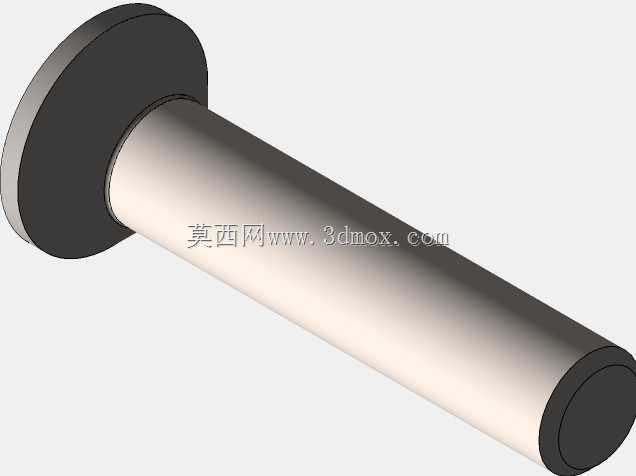

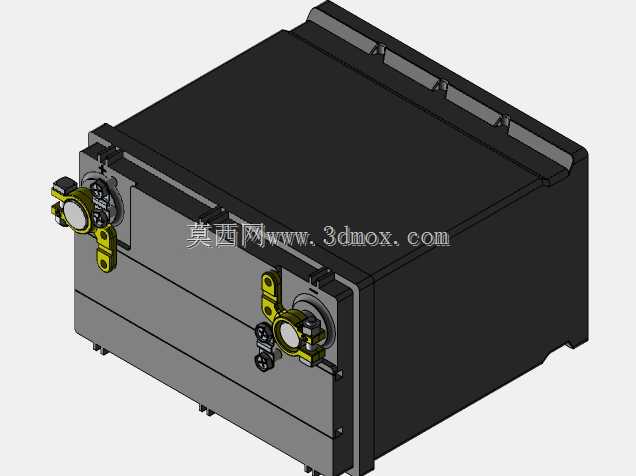

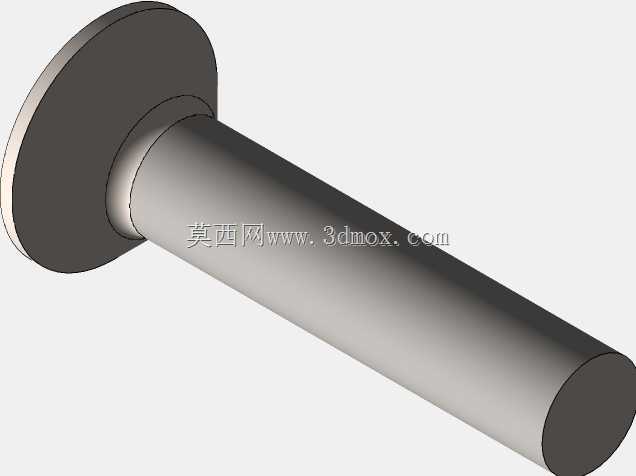

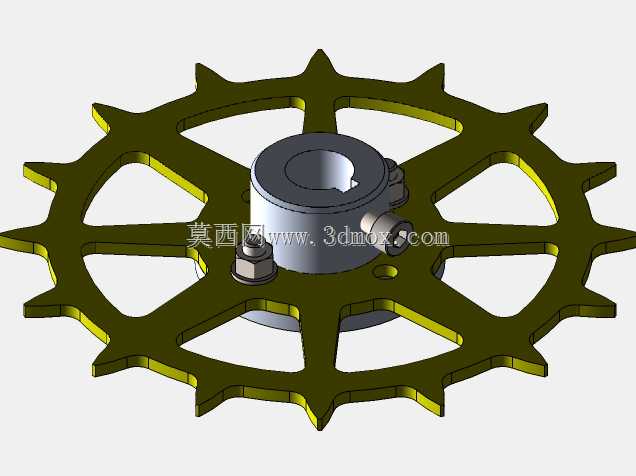

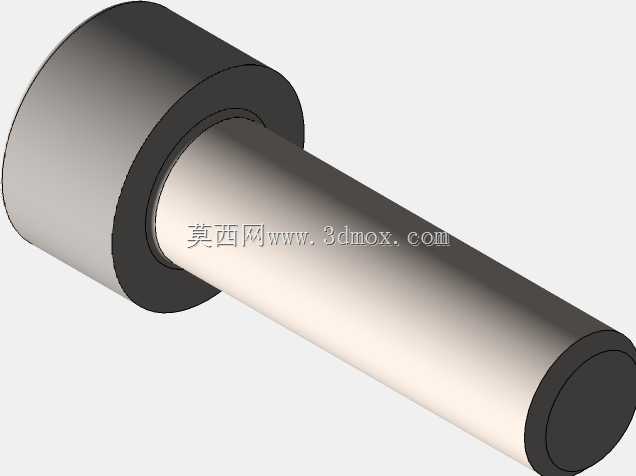

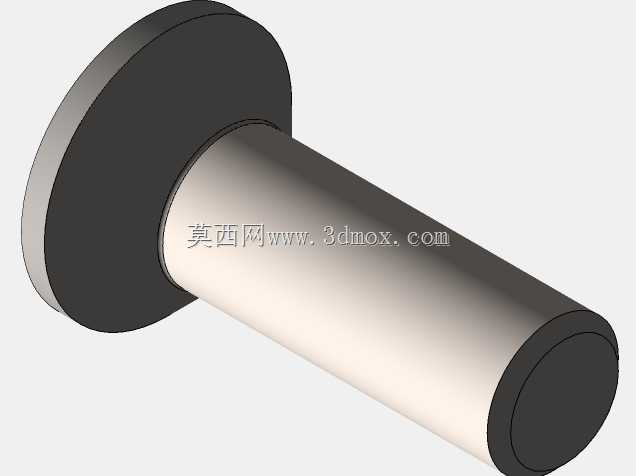

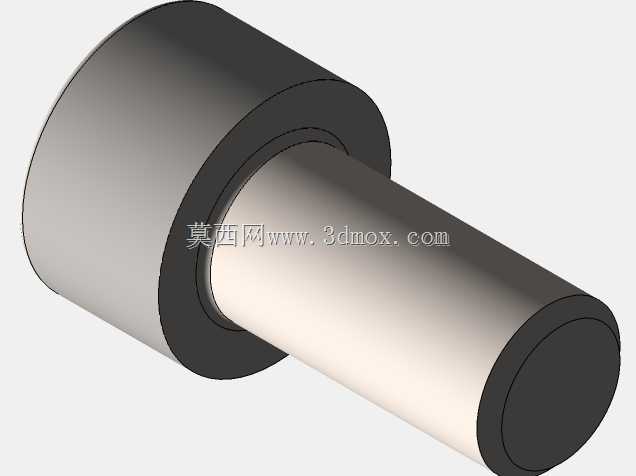

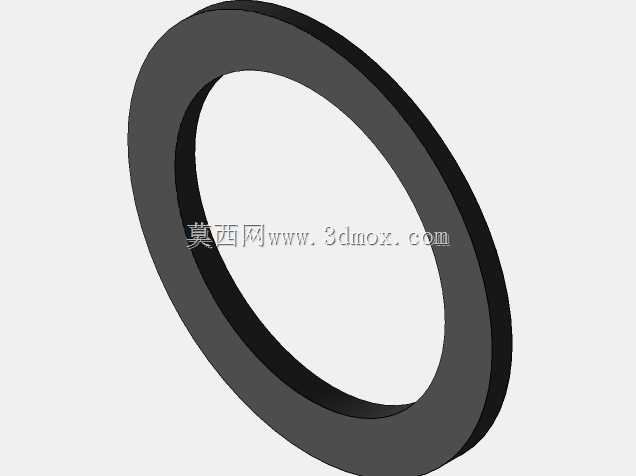

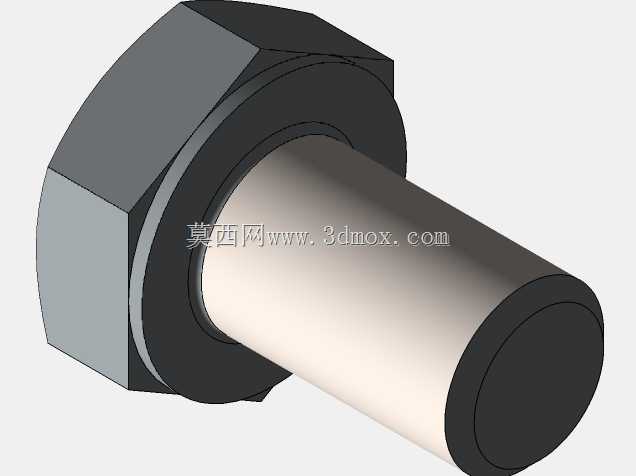

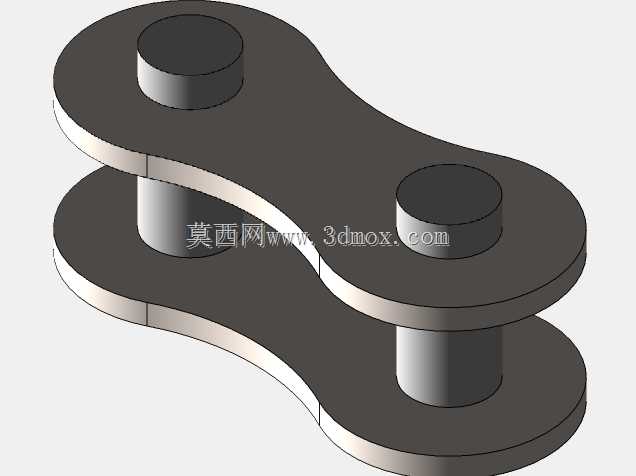

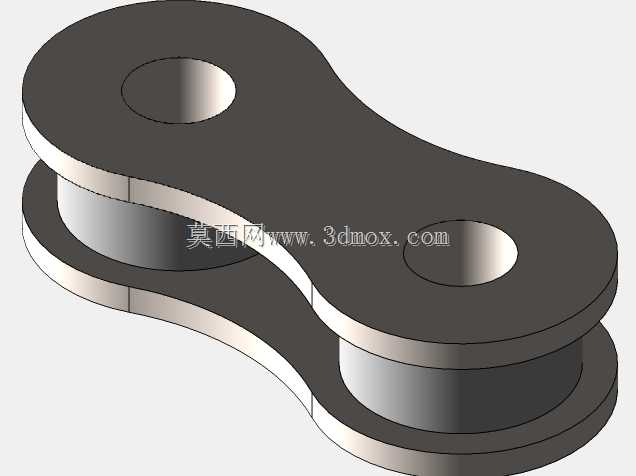

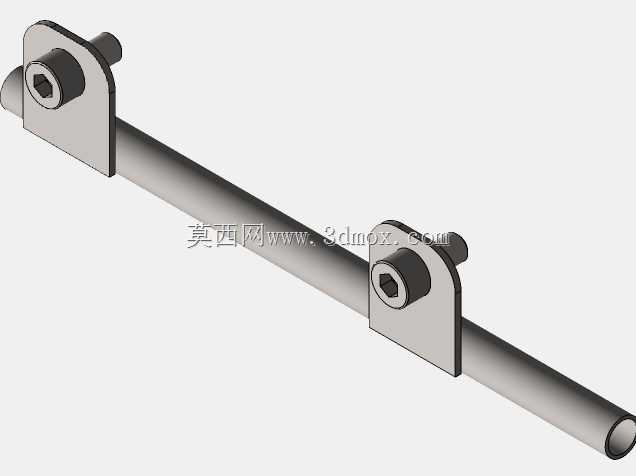

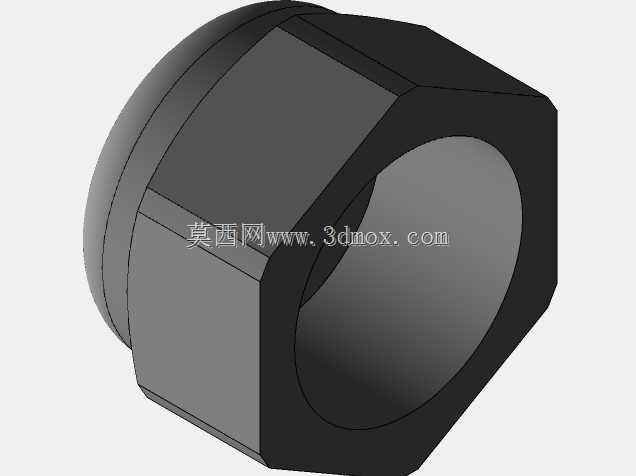

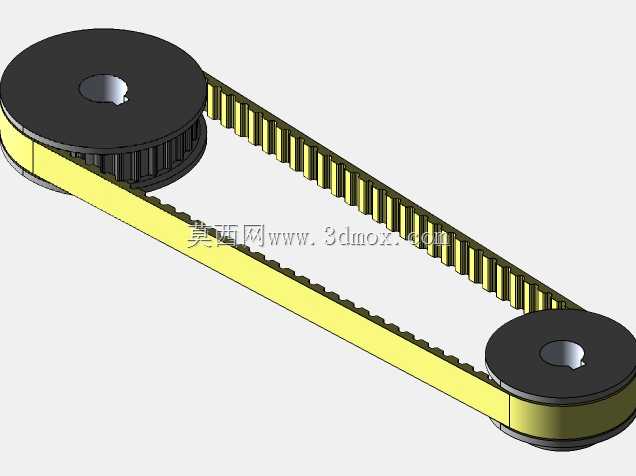

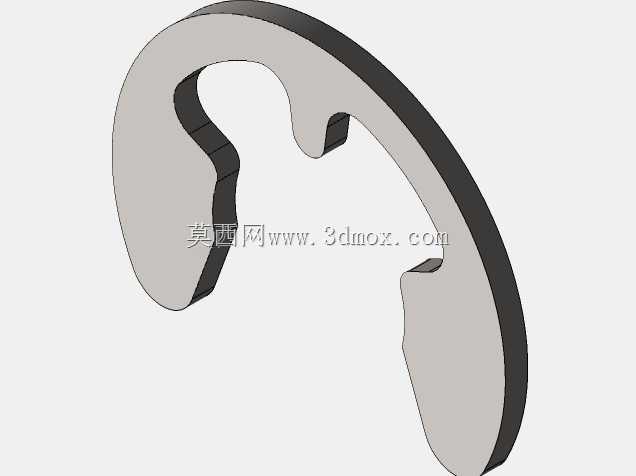

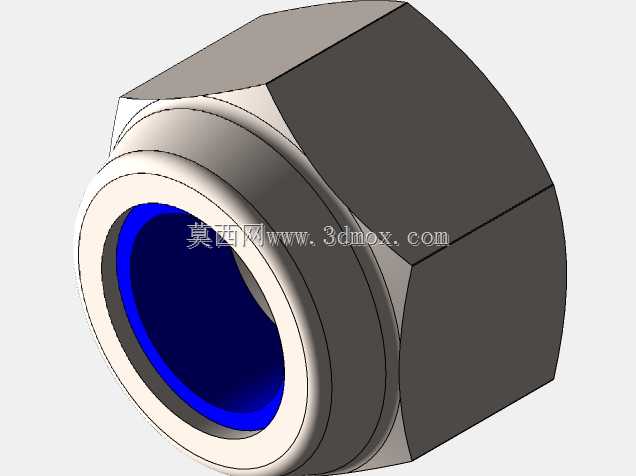

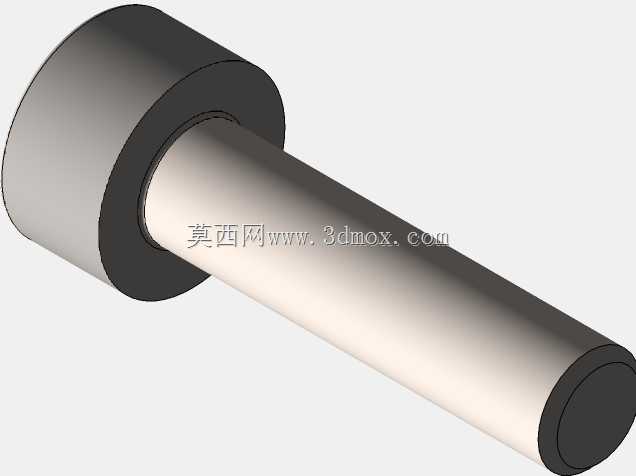

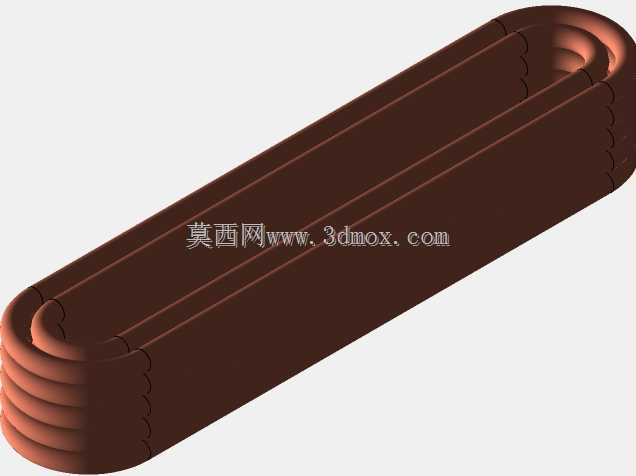

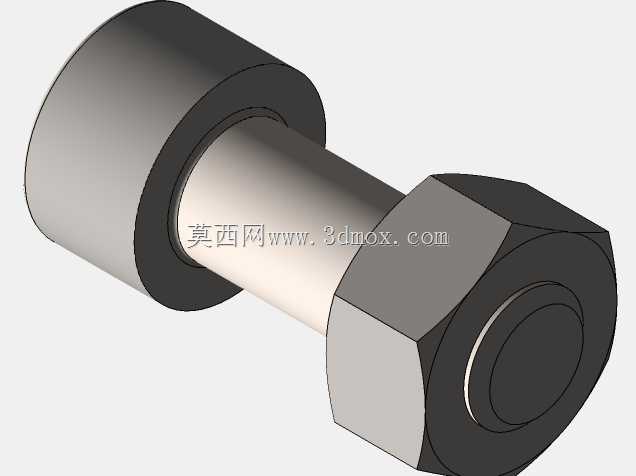

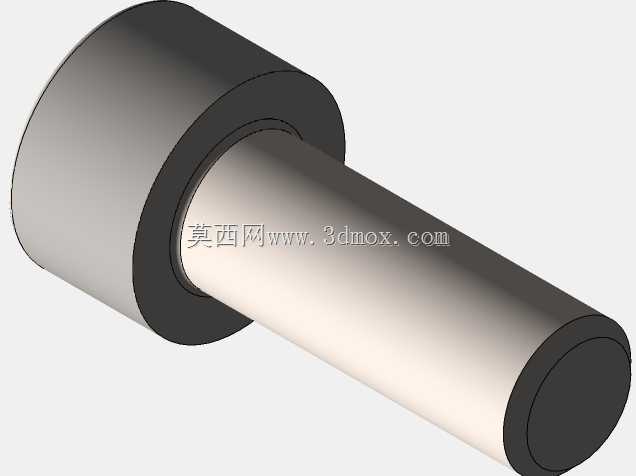

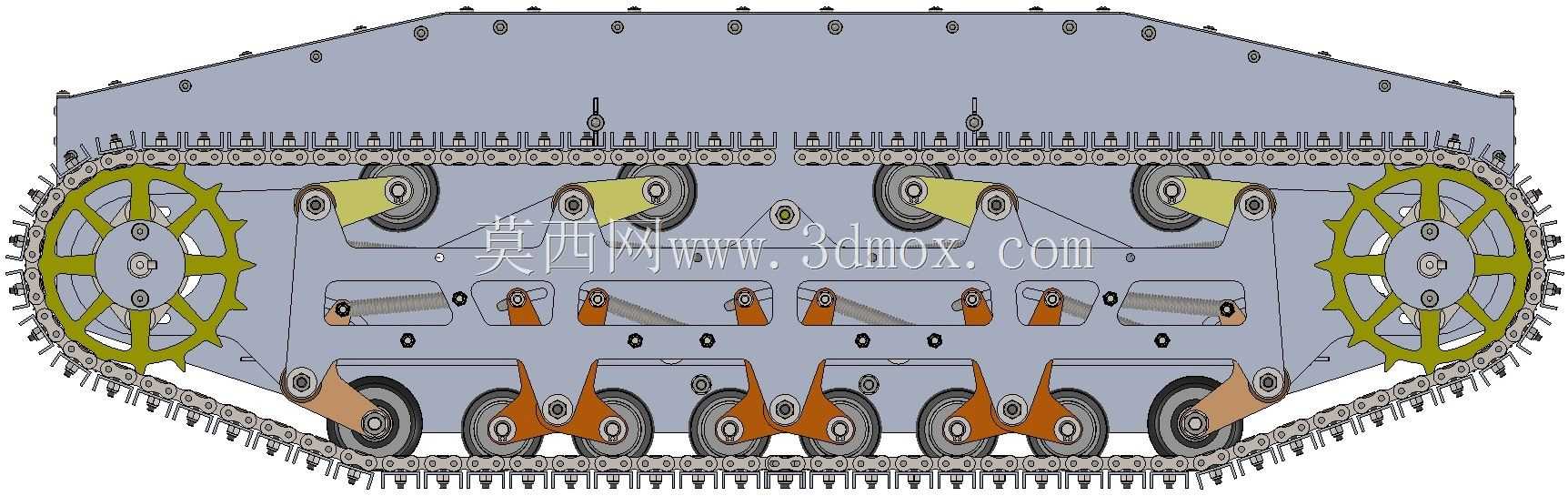

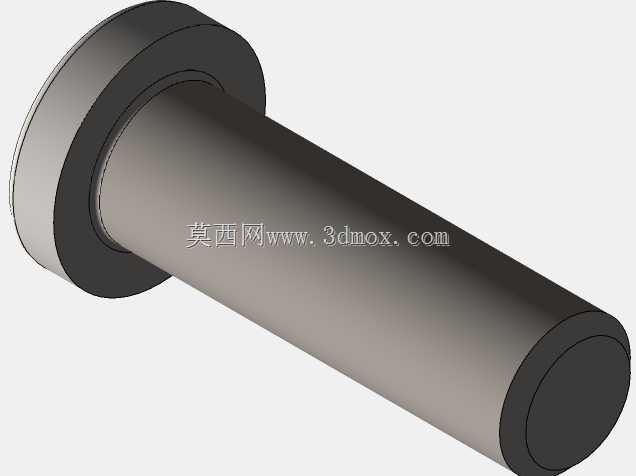

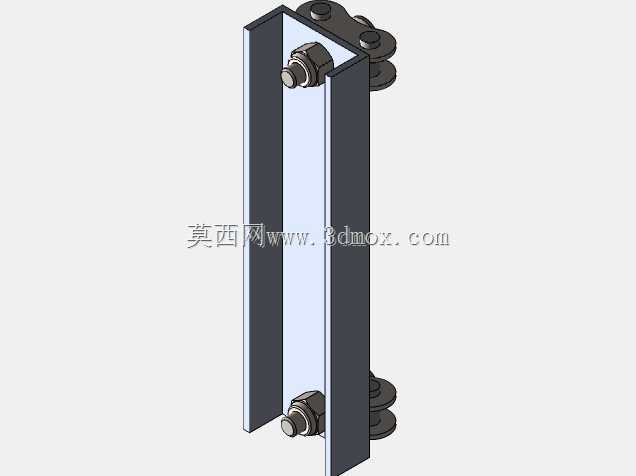

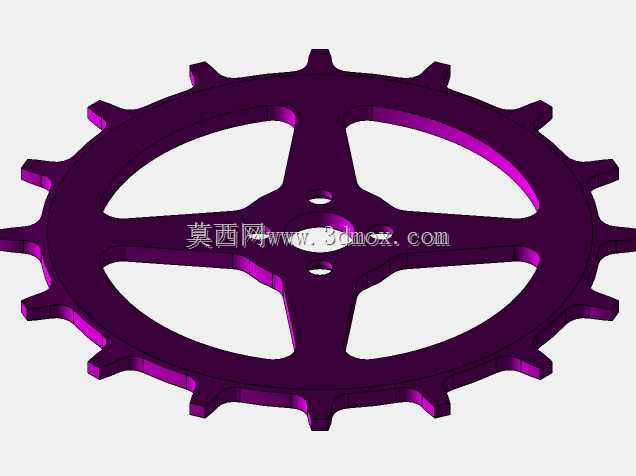

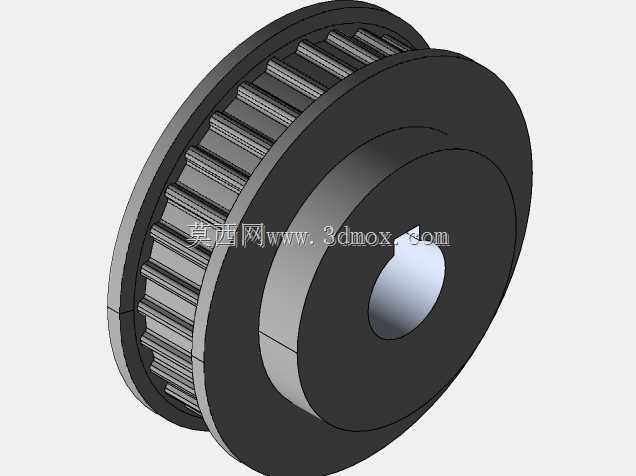

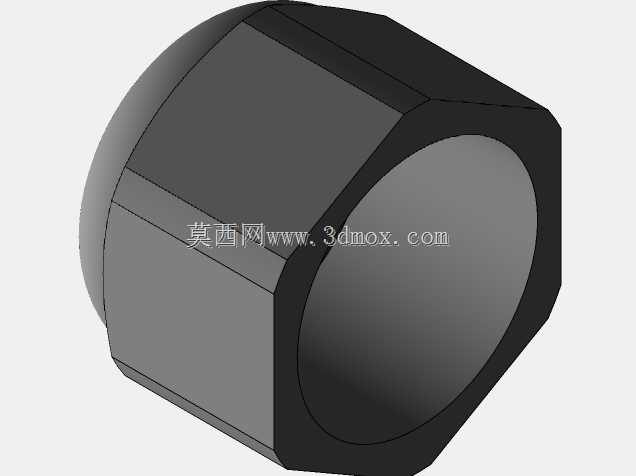

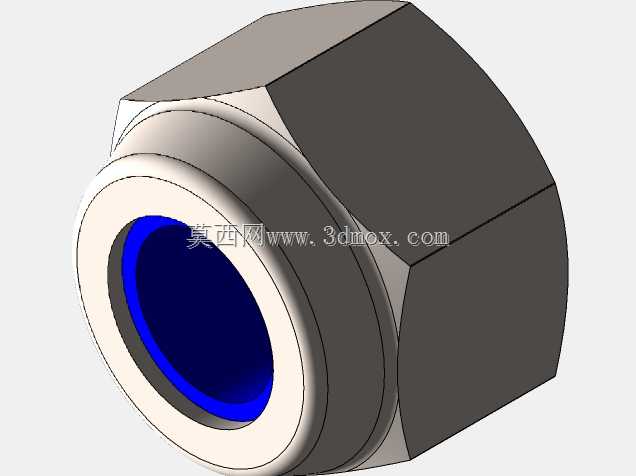

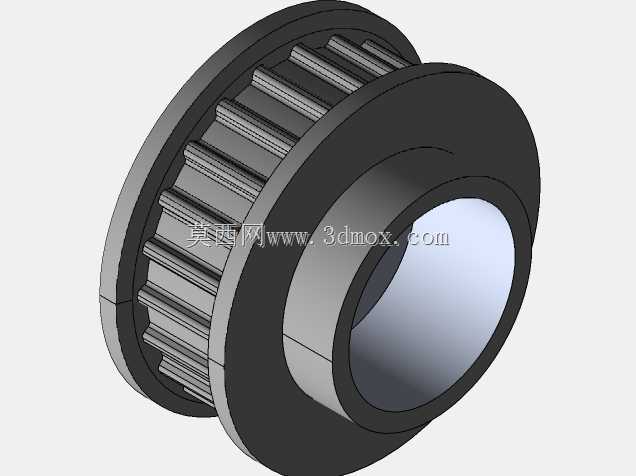

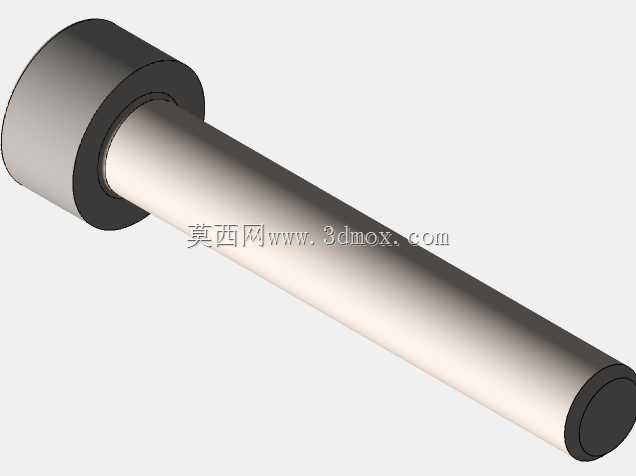

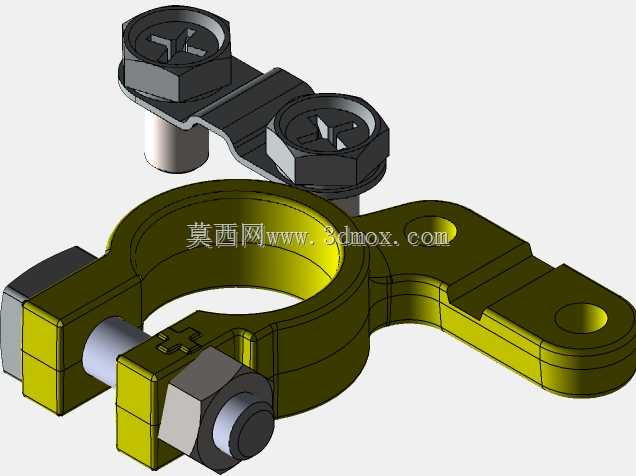

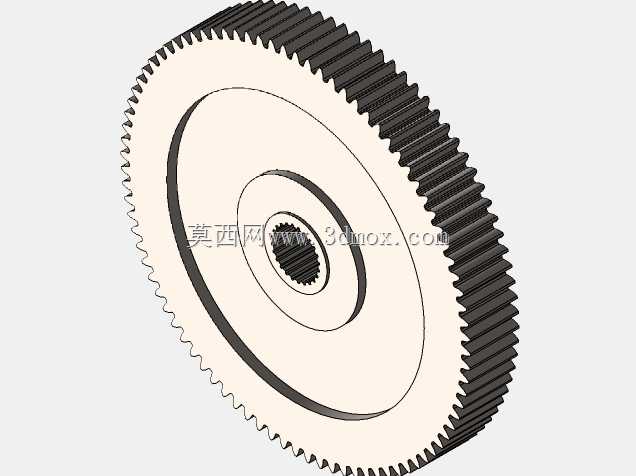

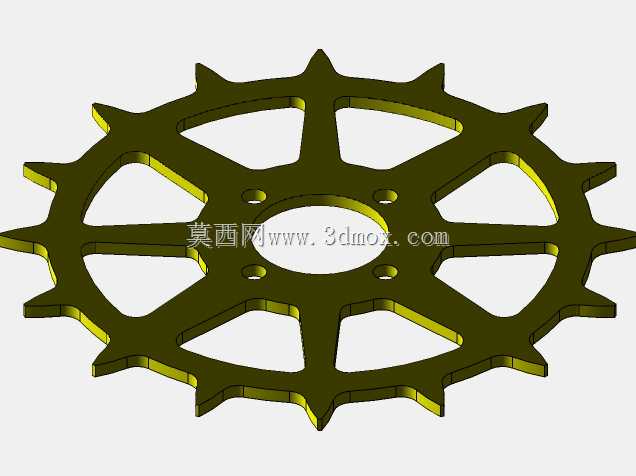

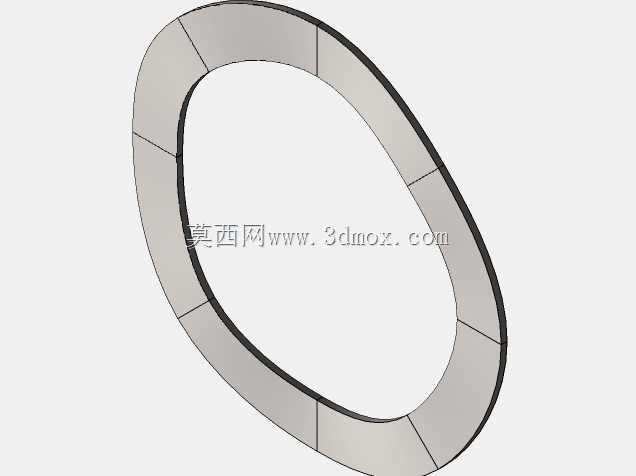

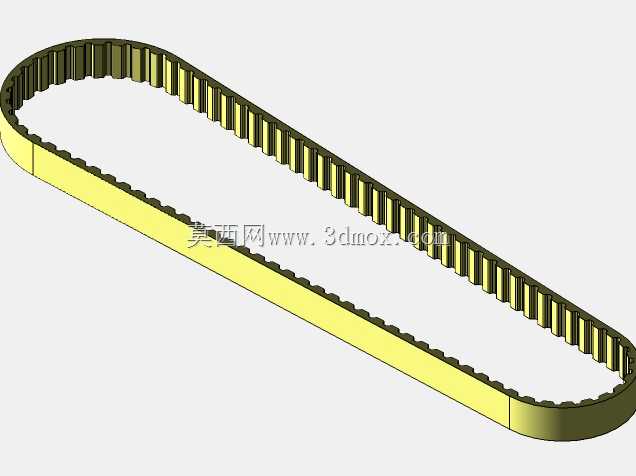

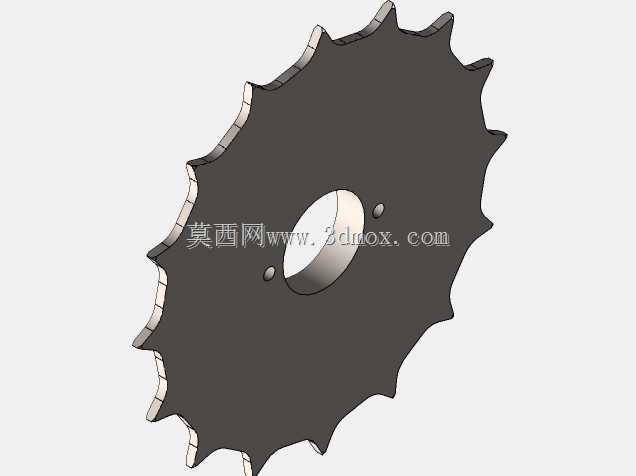

　　不管是加装控制板、电池组还是外接功能挂载，都能直接通过标准紧固件完成固定，不需要额外在框架上二次打孔加工，能大幅缩短二次开发的装配周期。两侧的履带行走组件做了模块化设计，驱动轮、承重轮、导向轮以及张紧结构都集成在单侧的侧板组件上，单侧边组件可以整体拆装，后期维护更换履带或者轮系零件的时候，不需要拆解整个底盘框架，只需要拆卸单侧的固定螺栓就能完成维护作业，日常维保的操作难度很低。履带部分采用金属履带节拼接的结构，相比橡胶履带，金属履带的耐磨性能更好，在有金属切屑、硬质颗粒的车间地面行走时，不容易被尖锐物割伤破损，使用寿命更长；履带节之间通过销轴铰接，配合带齿的驱动轮啮合传递动力，传动过程中不会出现打滑丢转的问题，动力传递效率更稳定。

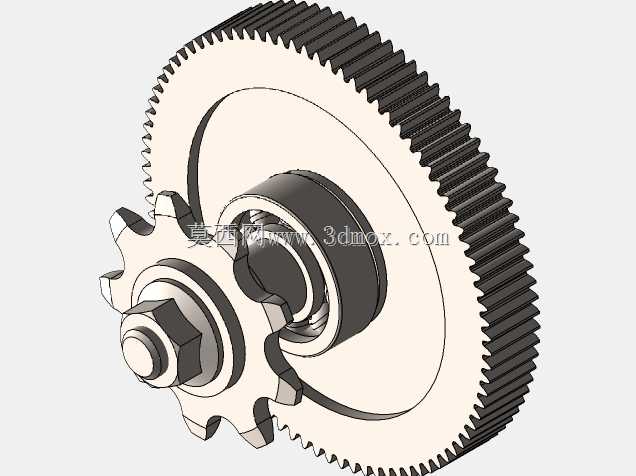

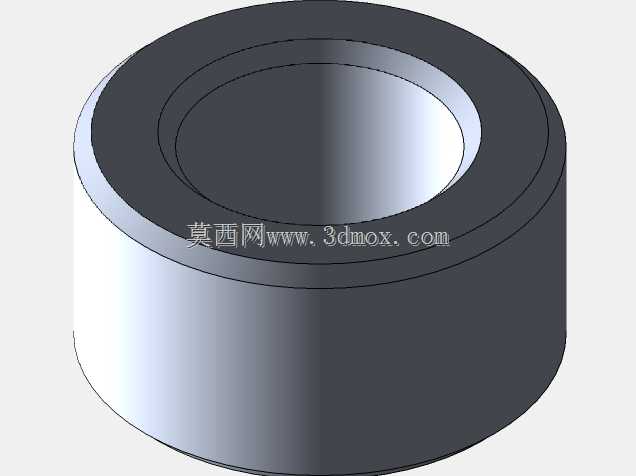

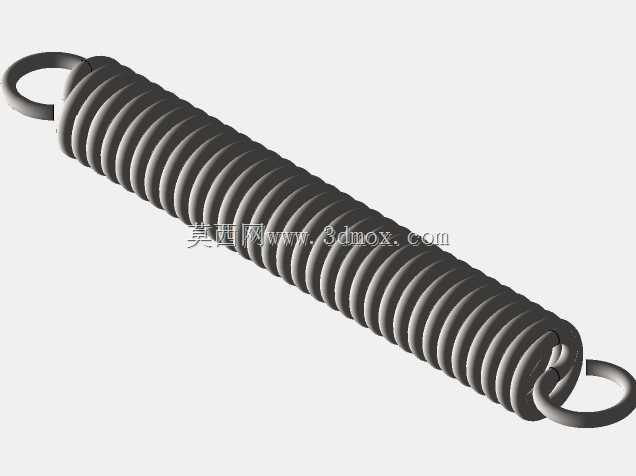

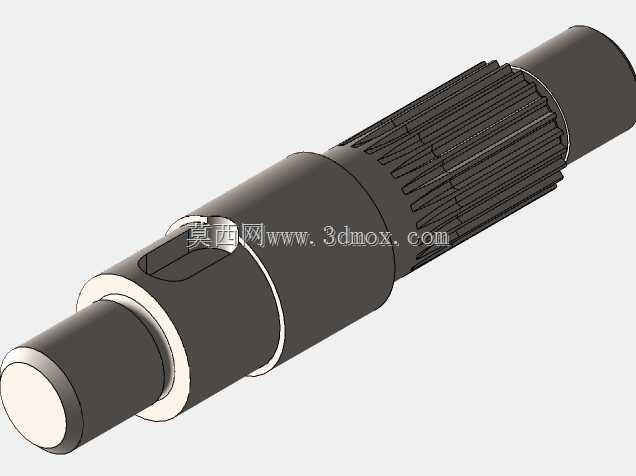

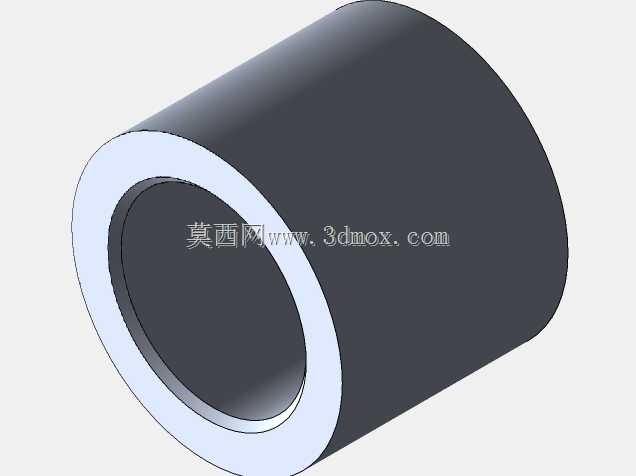

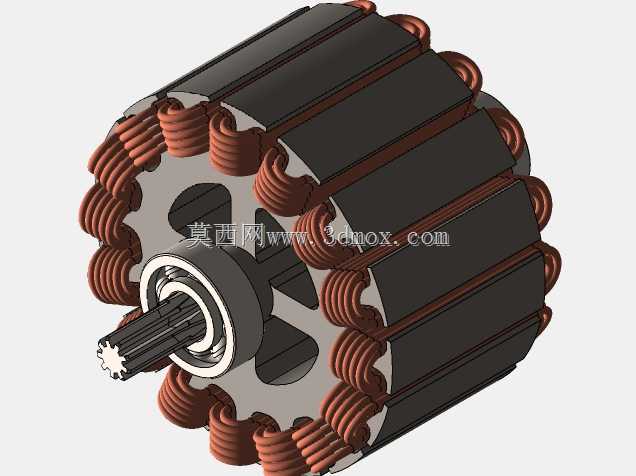

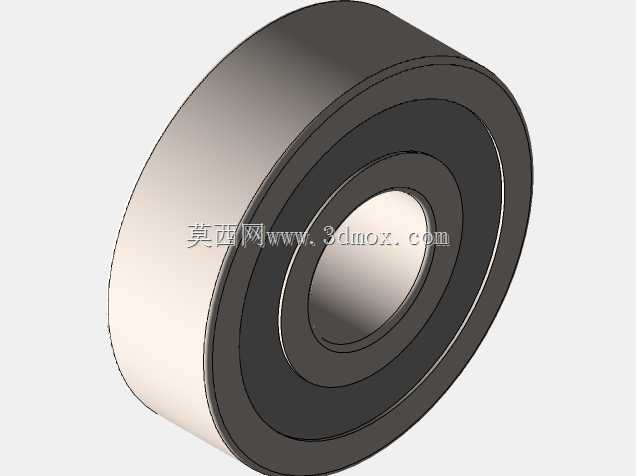

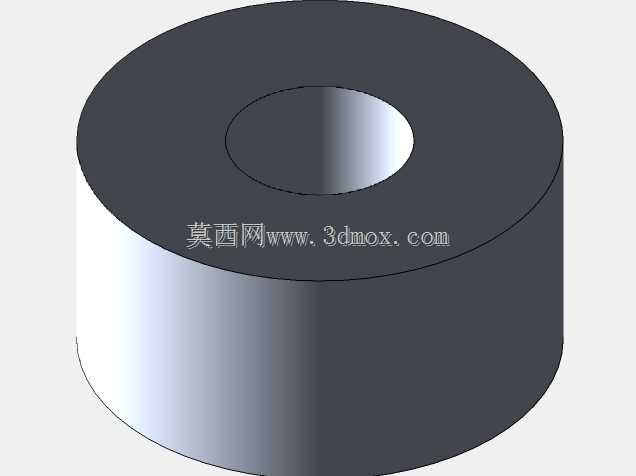

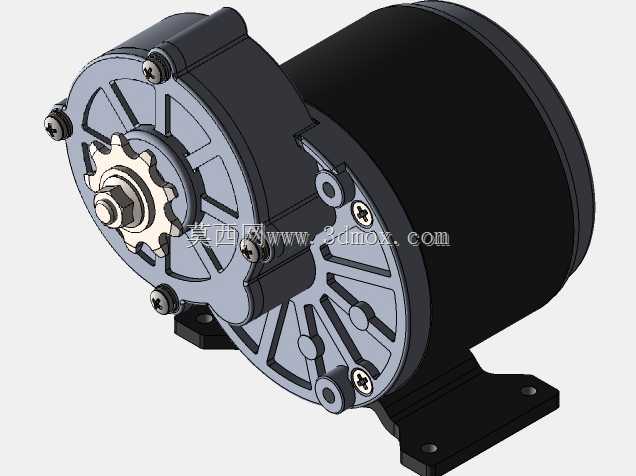

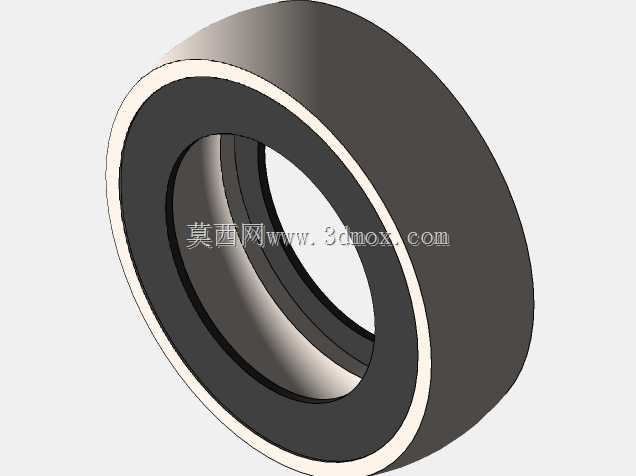

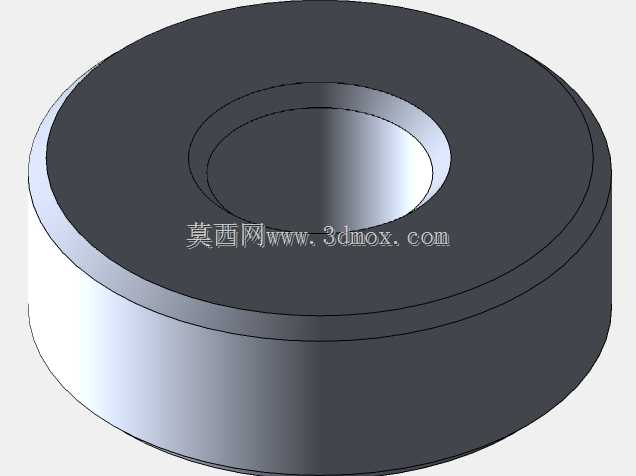

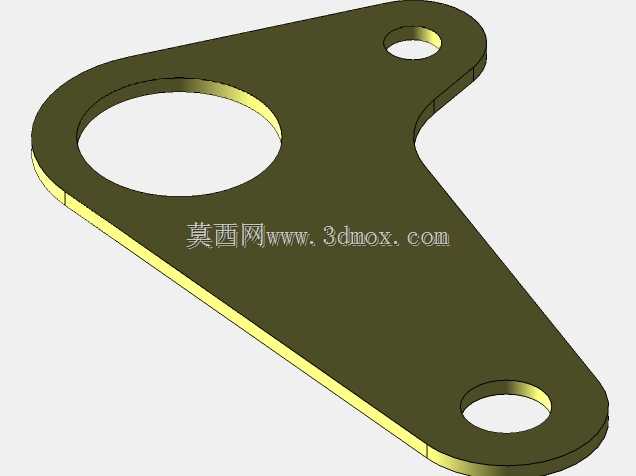

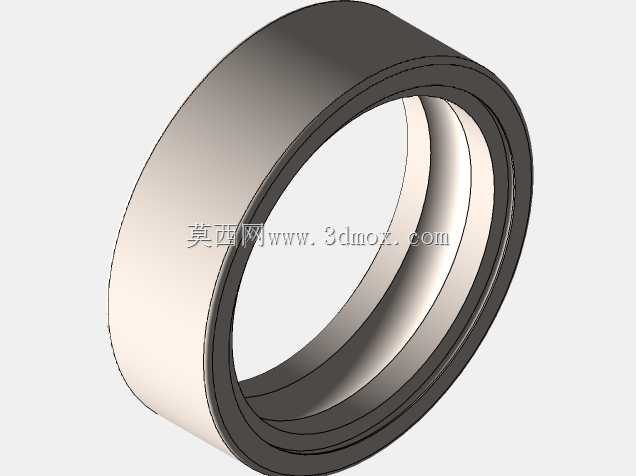

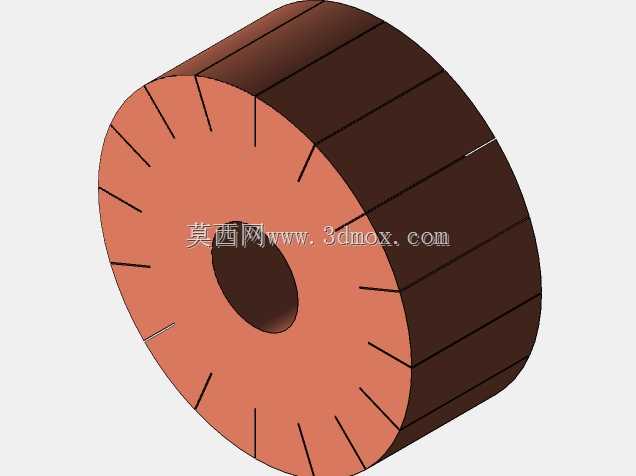

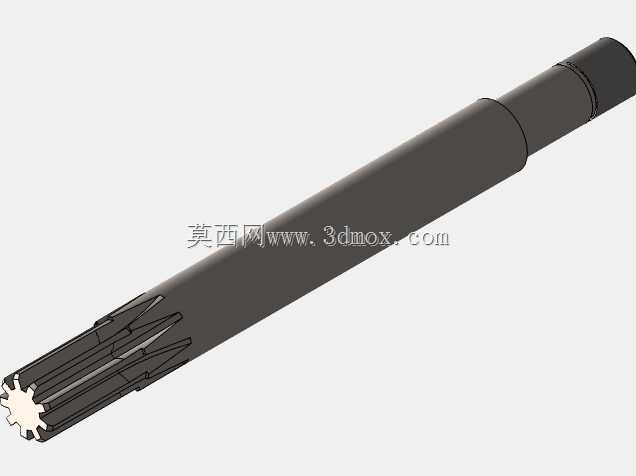

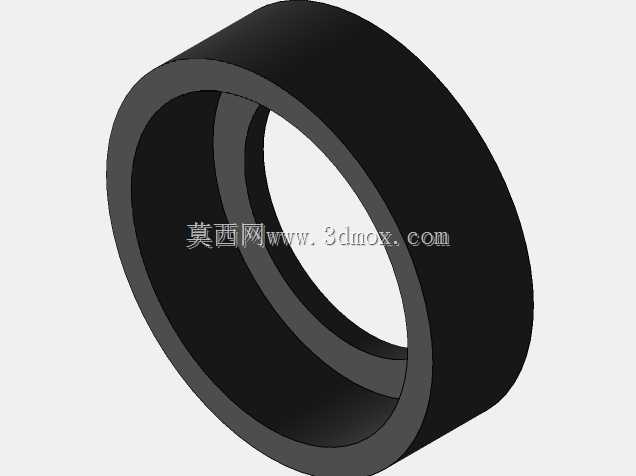

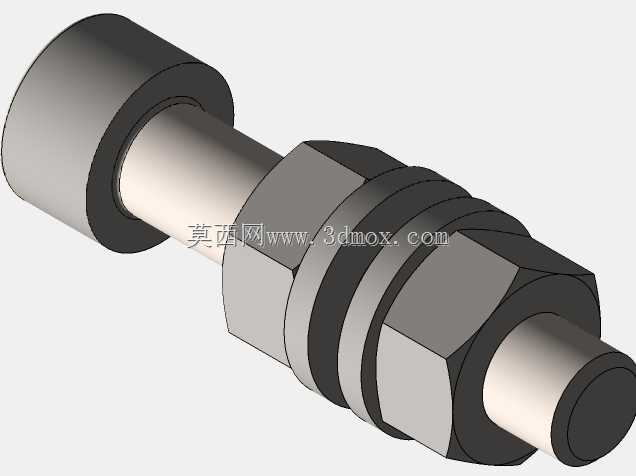

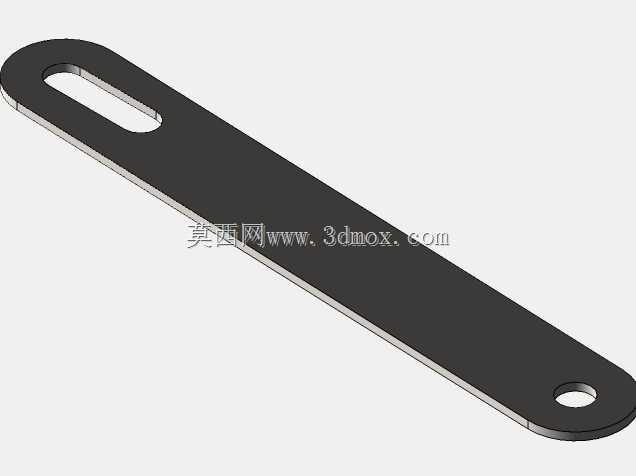

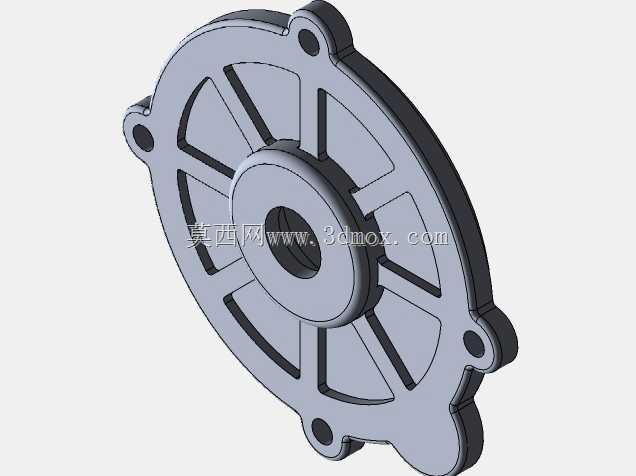

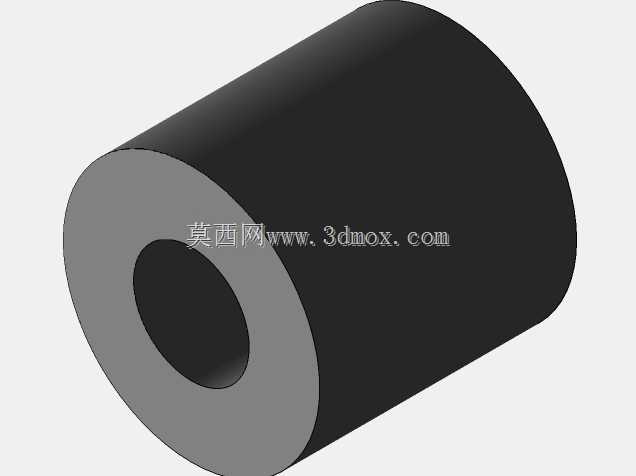

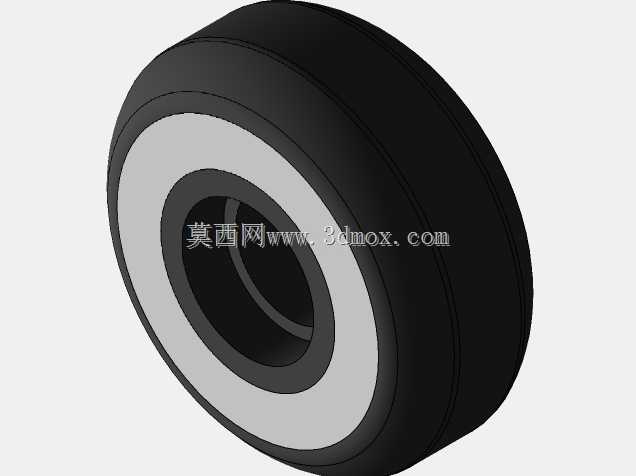

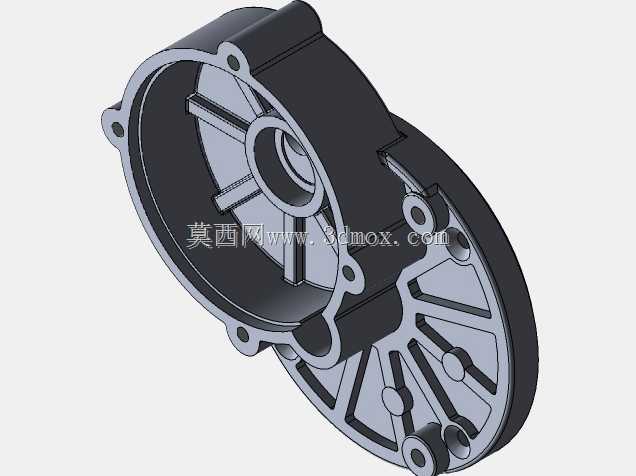

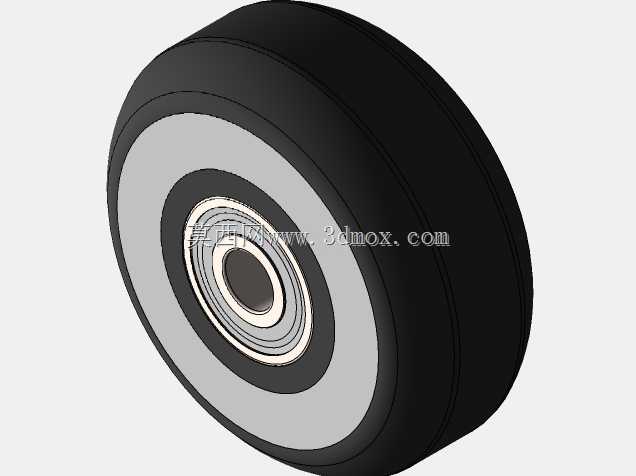

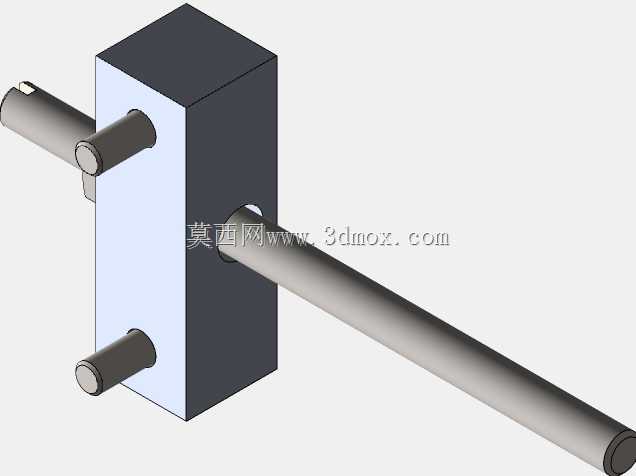

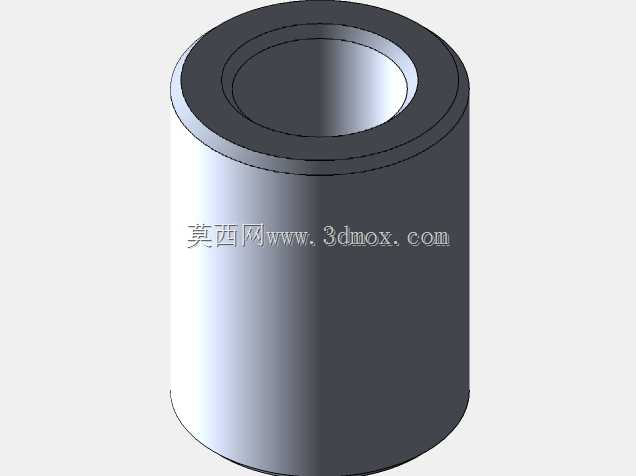

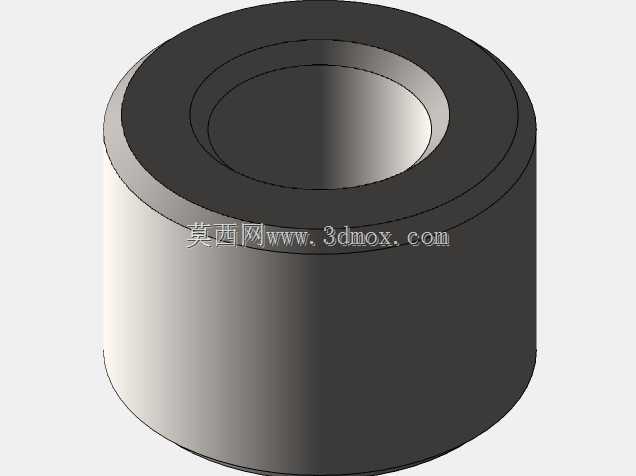

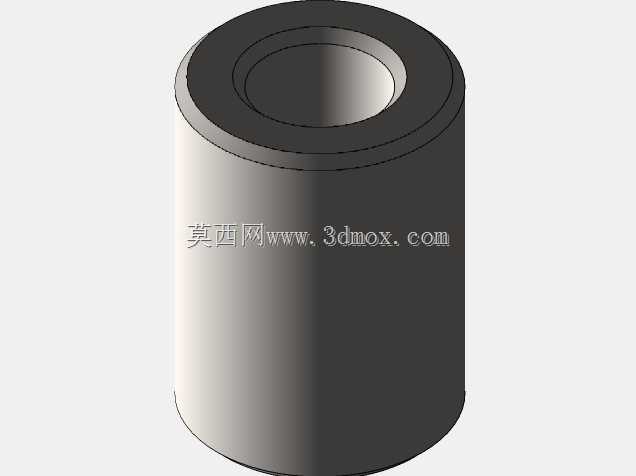

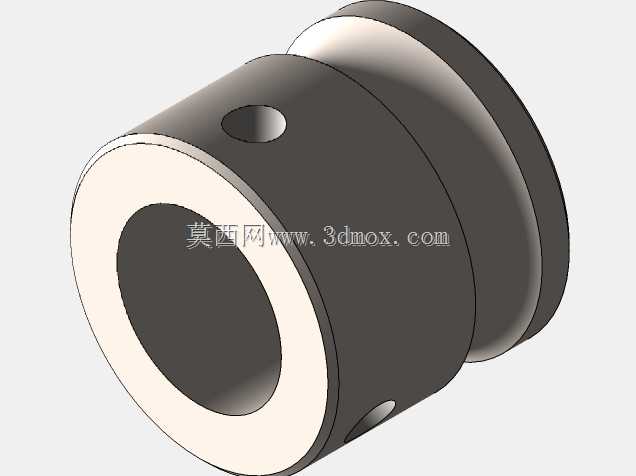

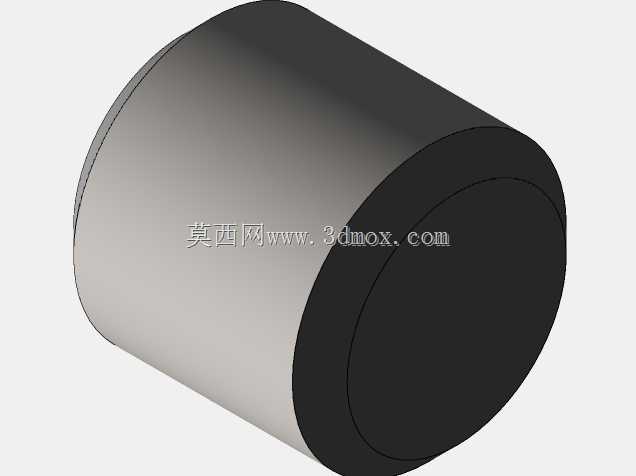

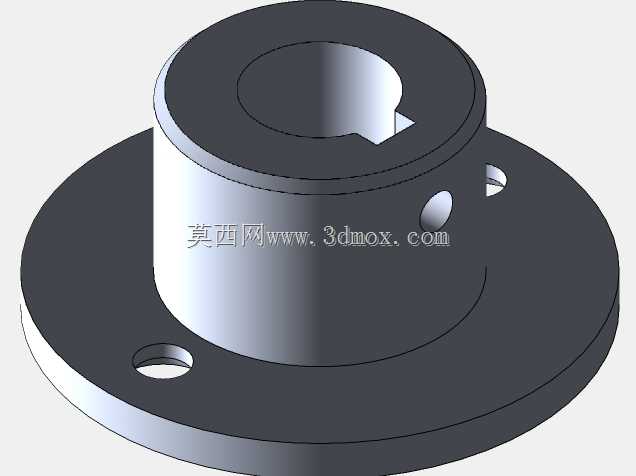

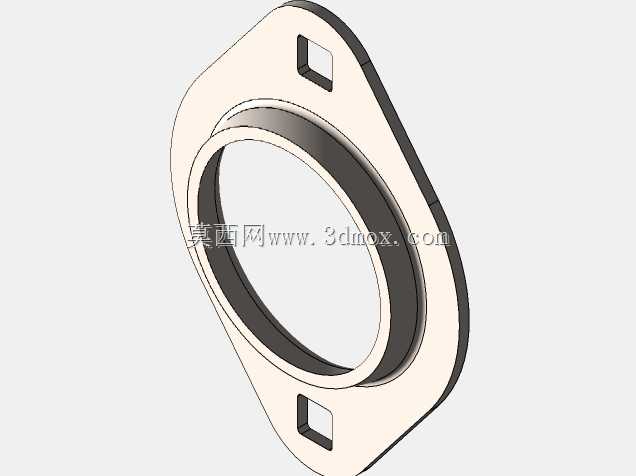

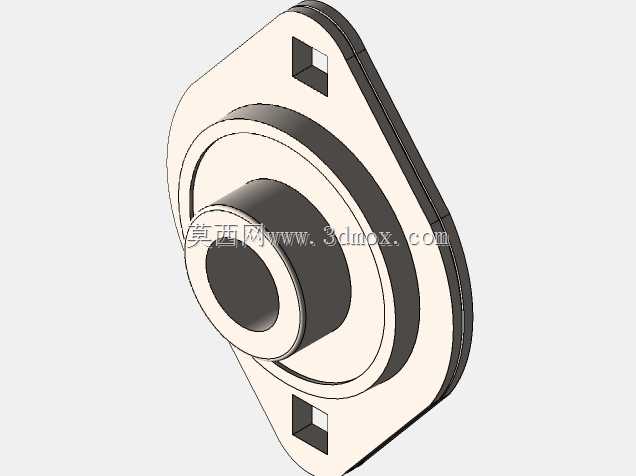

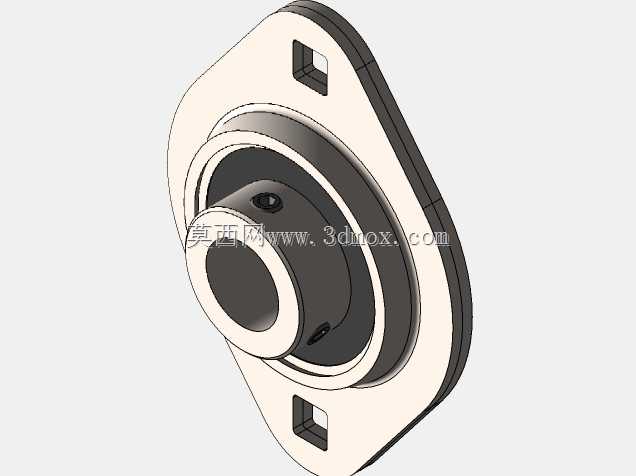

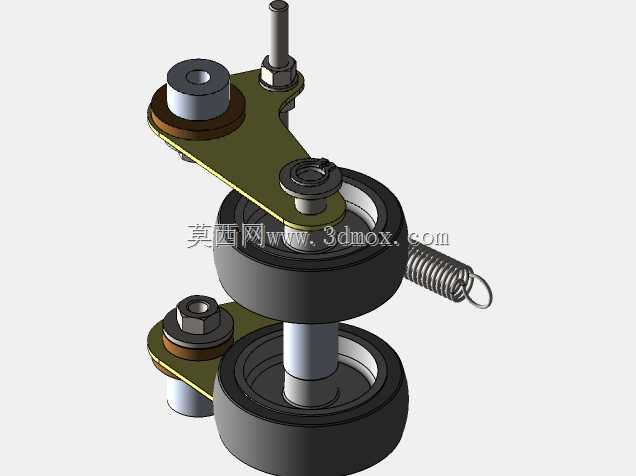

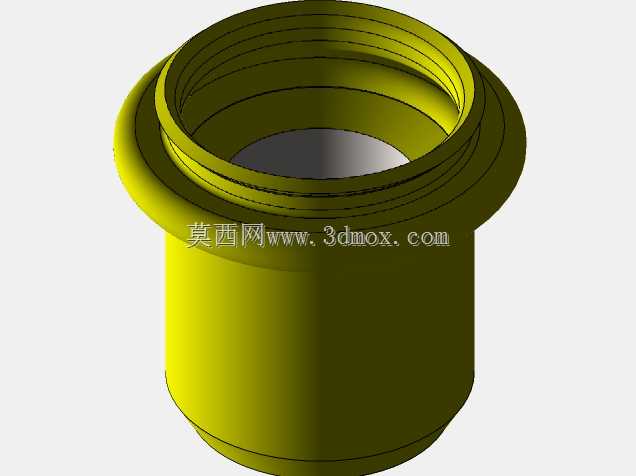

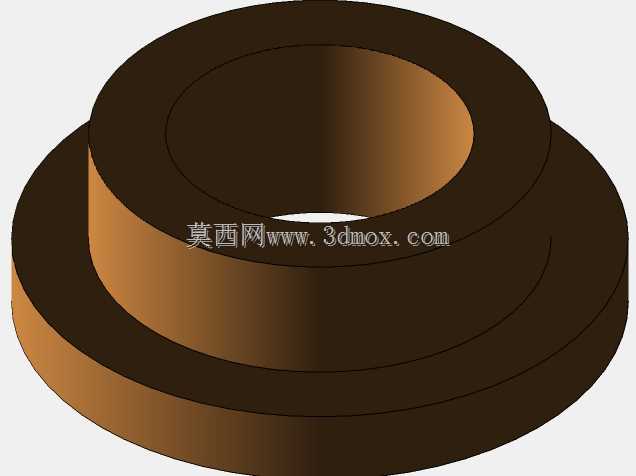

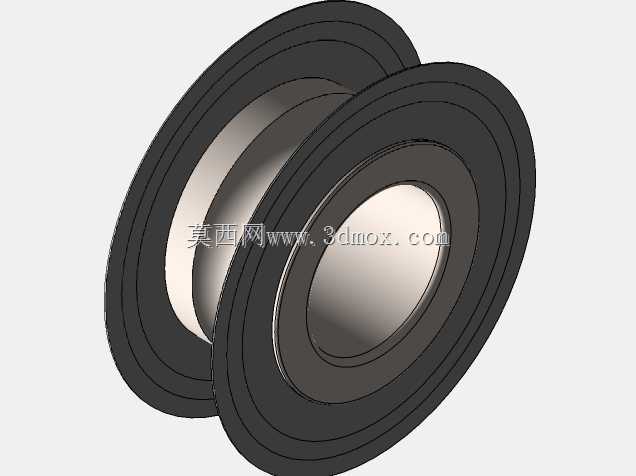

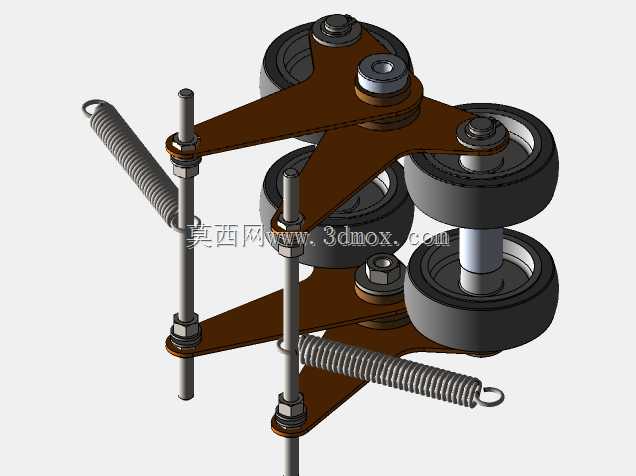

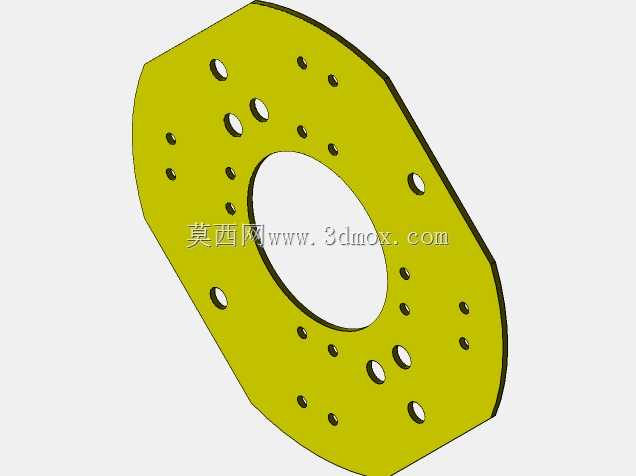

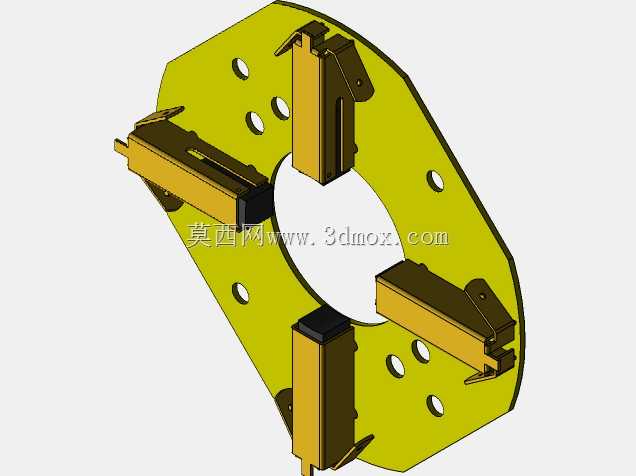

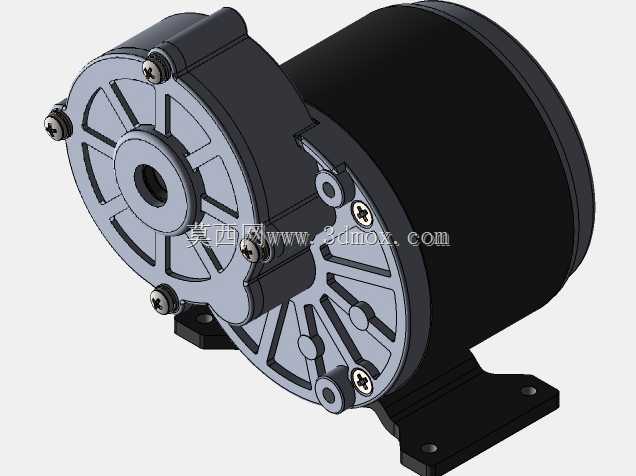

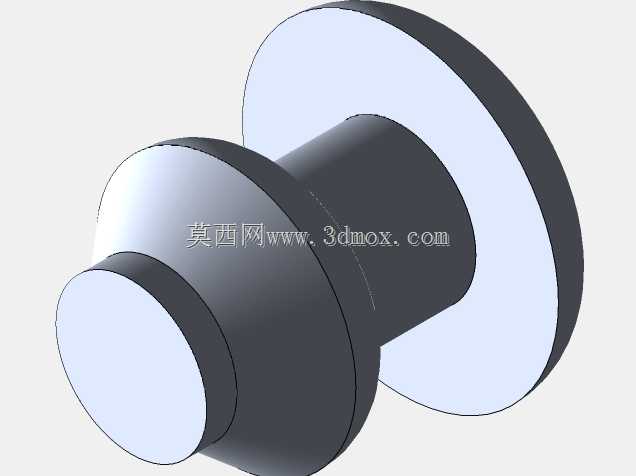

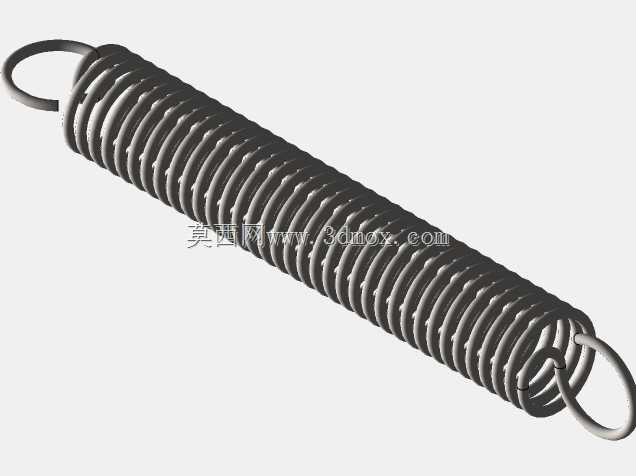

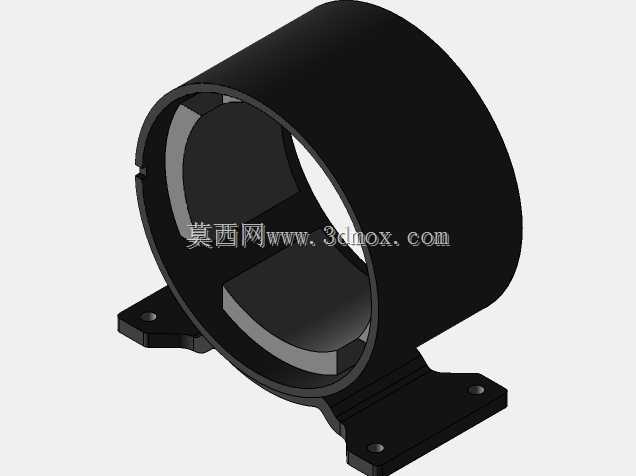

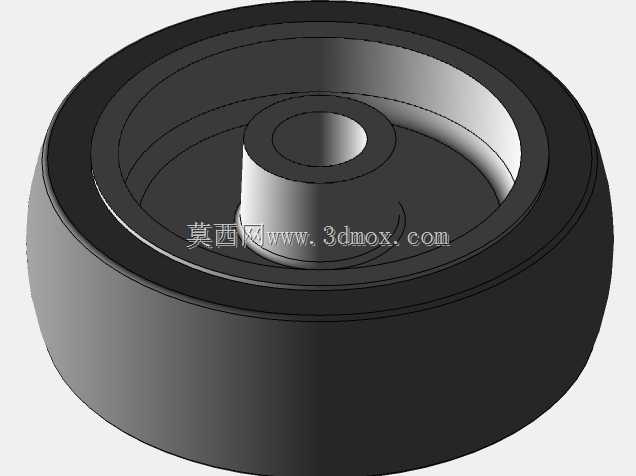

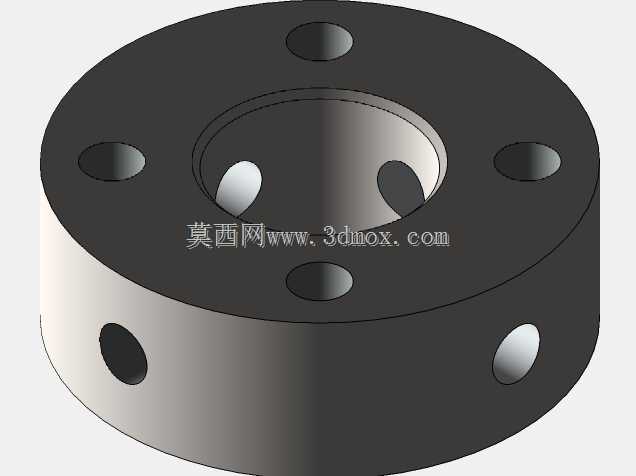

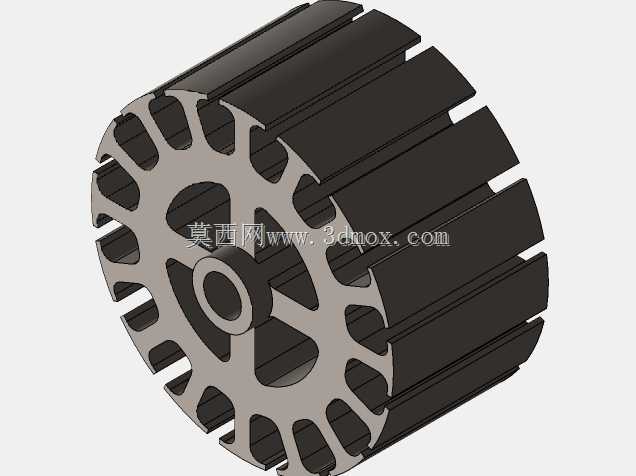

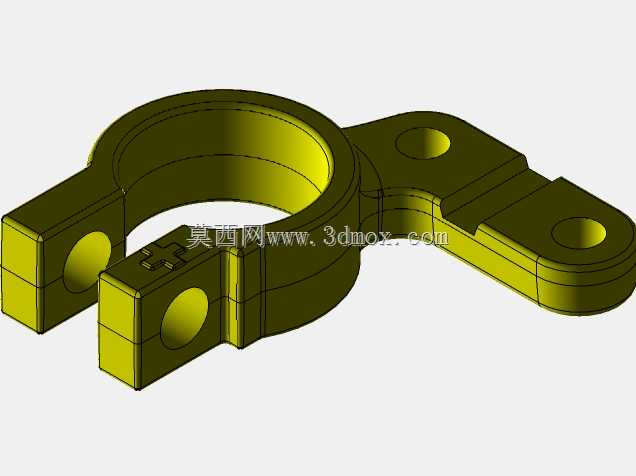

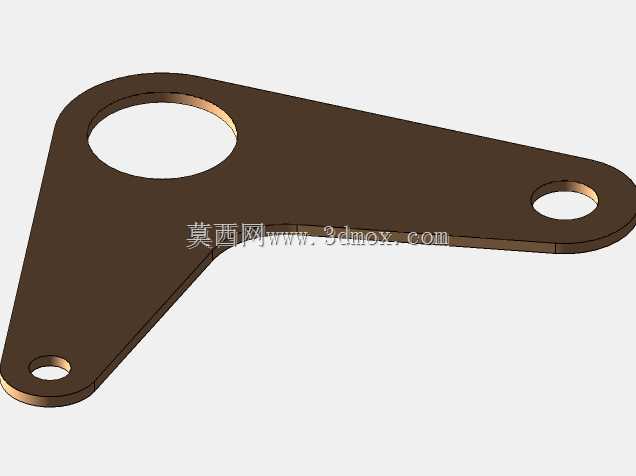

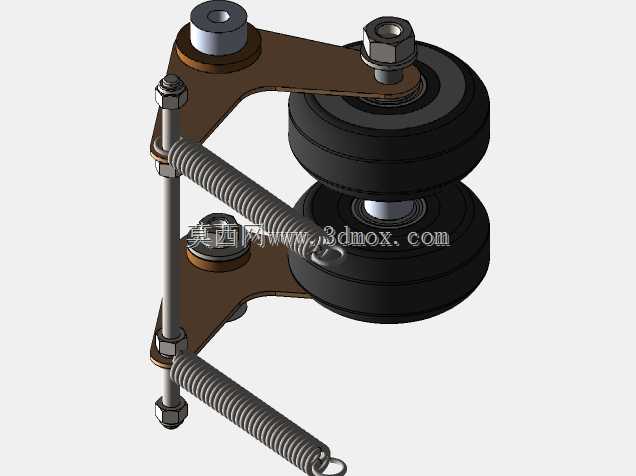

　　轮系部分的承重轮做了等距排布，能均匀分摊底盘自身以及上部挂载的重量，避免局部应力集中导致的履带变形或者轮轴损坏；导向轮端配置了螺纹调节式的张紧结构，通过调节螺栓就能改变导向轮的前后位置，调整履带的张紧度，不需要额外借助专用工具，日常张紧维护的操作十分便捷。从安装边界来看，底盘整体的宽度控制在适配常规室内通道通行的尺寸，上部安装面的平整度做了专门的公差控制，平面度误差控制在小范围内，保证上部挂载的设备安装后不会出现倾斜偏载的问题；两侧履带的外凸尺寸和主体框架做了齐平化处理，在通过狭窄通道时不会出现履带剐蹭侧壁的问题。驱动部分的电机安装位做了同轴度定位设计，电机输出轴和驱动轮轴的连接采用刚性联轴器配合定位止口的方案，

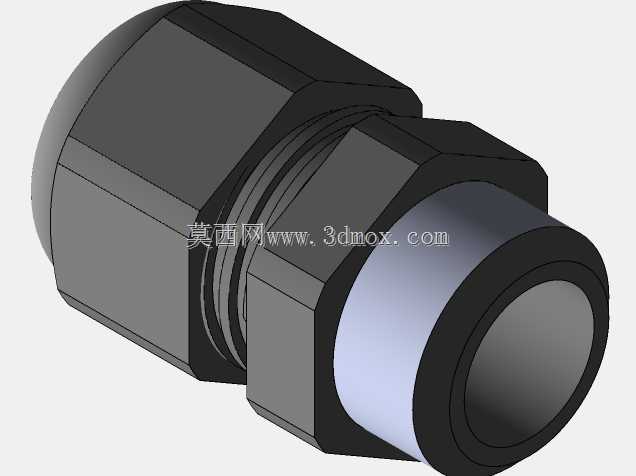

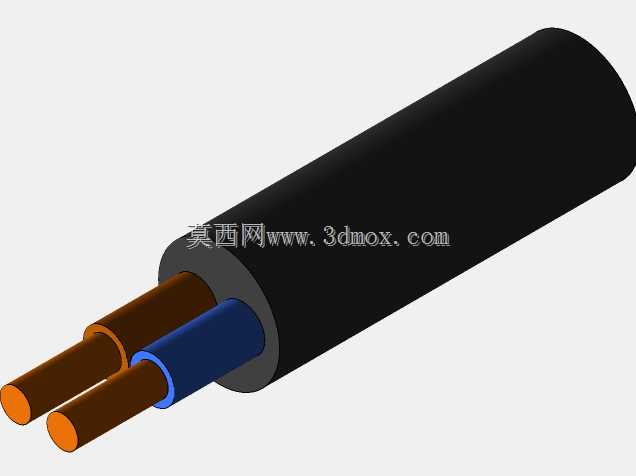

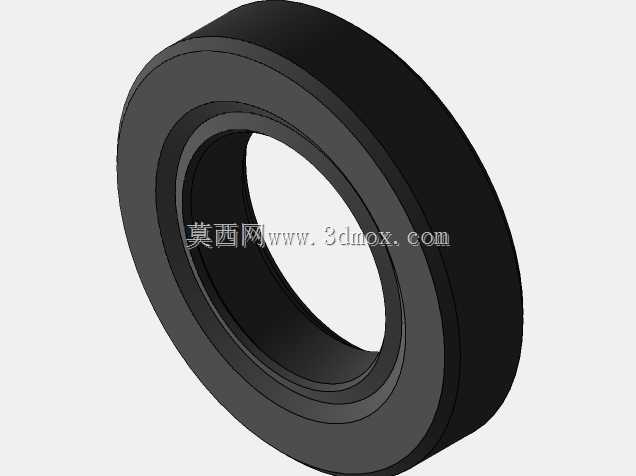

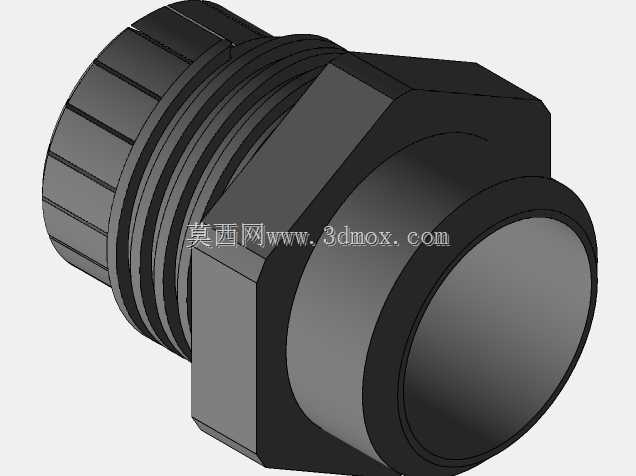

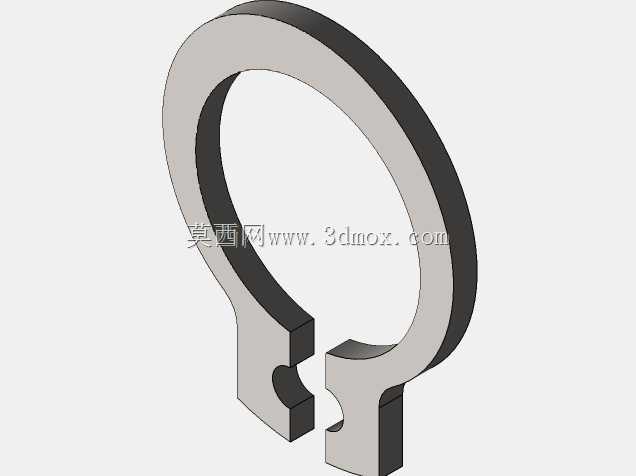

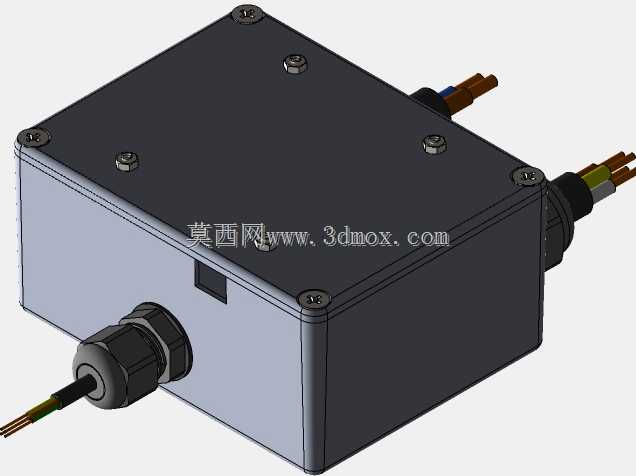

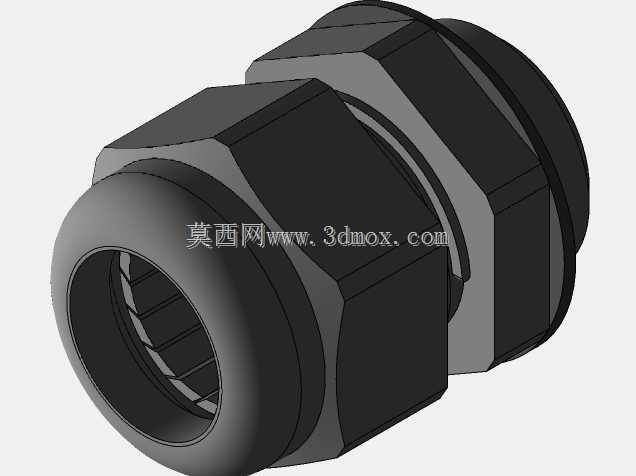

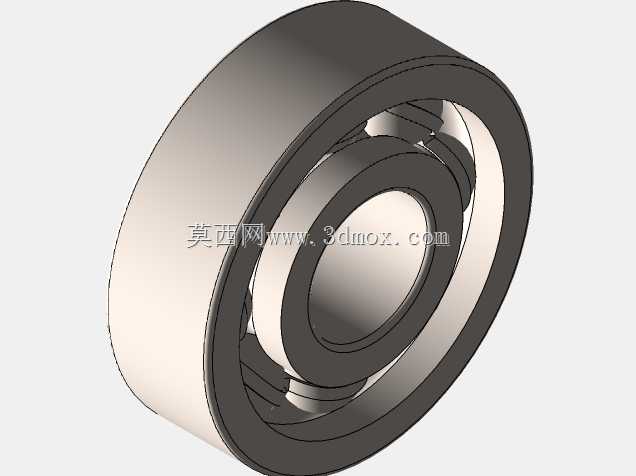

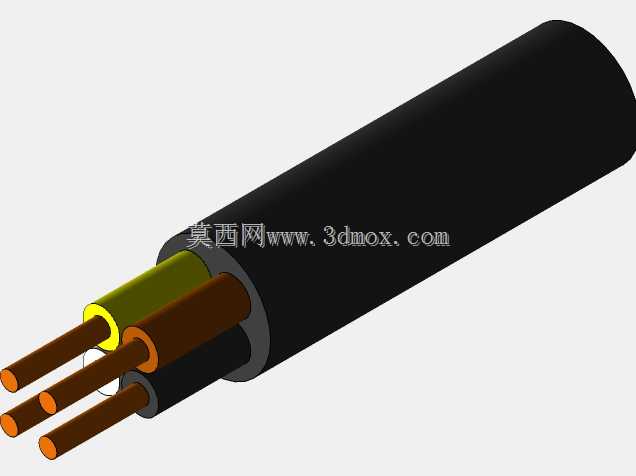

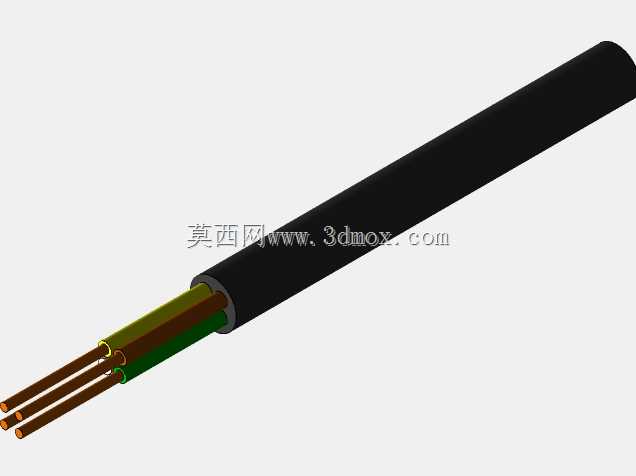

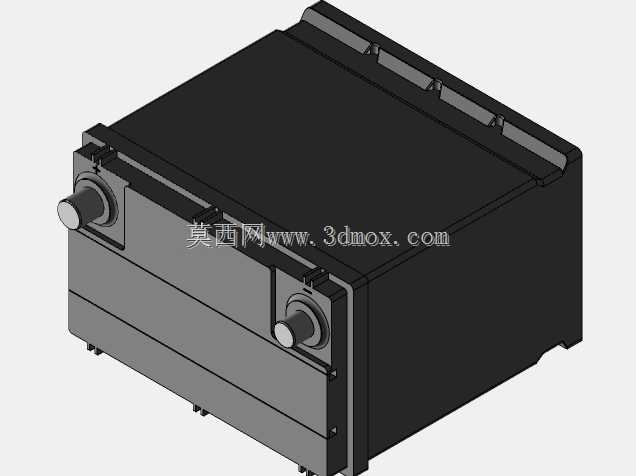

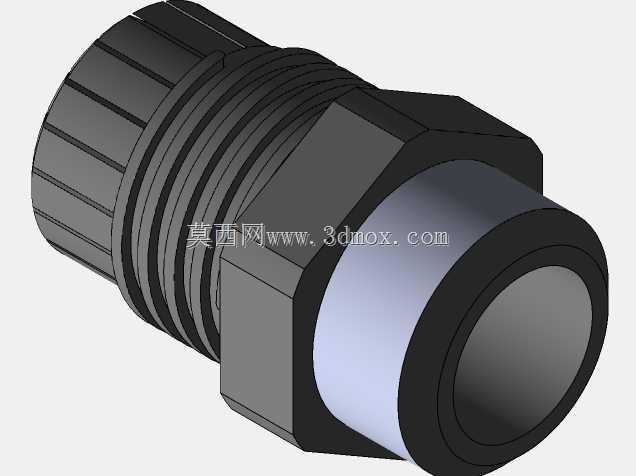

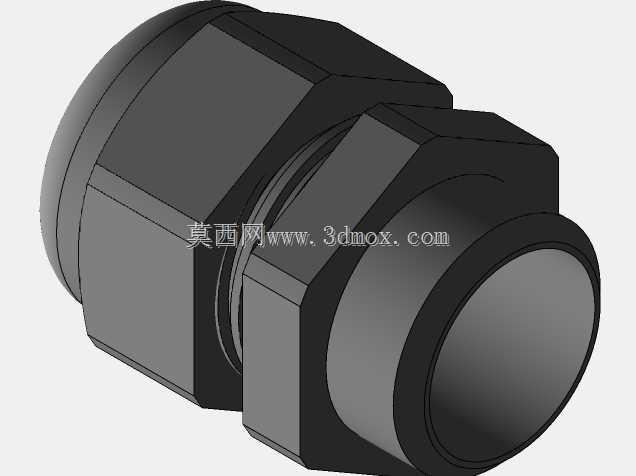

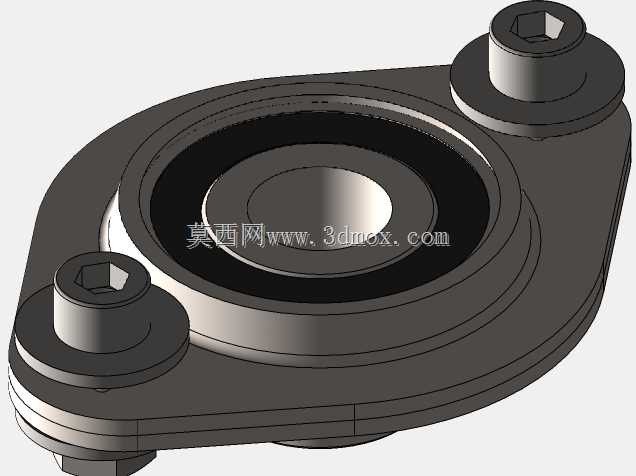

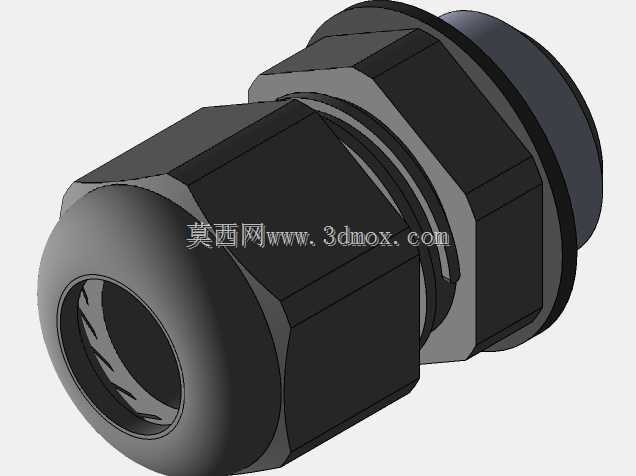

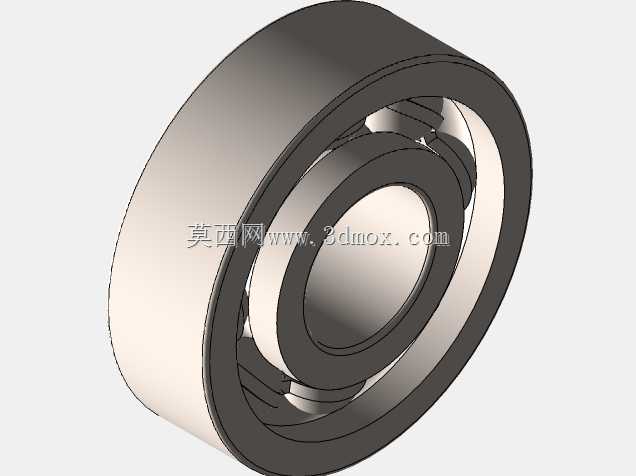

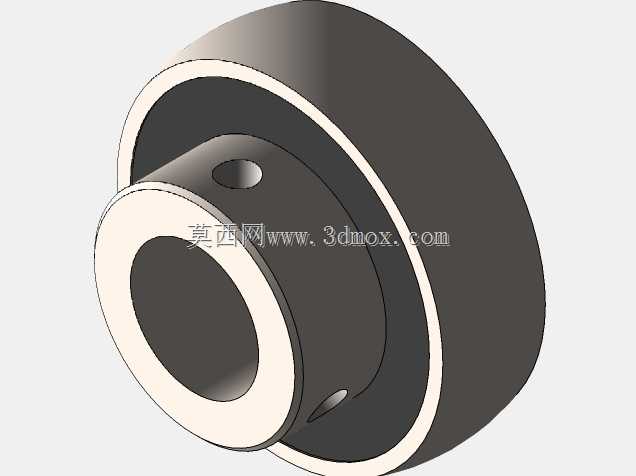

　　装配时能自动保证同轴度，避免因为轴系不同心导致的运转振动、轴承异常磨损问题。框架内部的走线槽做了集成式设计，动力线和信号线可以分开排布，避免强电信号对弱电控制信号产生干扰，同时走线槽的盖板采用快拆结构，后期排查线路故障的时候不需要拆解大量结构件。整个底盘的结构设计没有采用复杂的异形曲面零件，绝大多数结构件都是标准钣金件、标准紧固件以及通用传动零件，加工难度低，普通的钣金下料、钻孔攻丝工艺就能完成所有自制件的加工，不需要投入专用的模具或者复杂的加工设备，不管是教学场景下的学生实训加工，还是小批量的定制生产，都能很好的控制加工成本。在实际使用场景中，这款底盘可以根据需求加装不同的上部功能模块，比如加装巡检摄像头和传感器就能完成厂区设备巡检作业，加装小型载物平台就能完成轻型物料的点位转运，加装机械臂就能完成简单的拾取搬运作业，通用化的安装接口能适配多种不同的功能拓展需求。底盘的离地间隙做了合理的设置，能轻松越过地面的小型凸起、线缆、门槛等障碍物，相比轮式行走结构，履带的接地面积更大，对地压强更小，在一些质地偏软的地面行走时也不容易出现陷车的问题，通过性表现更均衡。
