聚氨酯泡沫恒温箱及配套快锁夹具结构

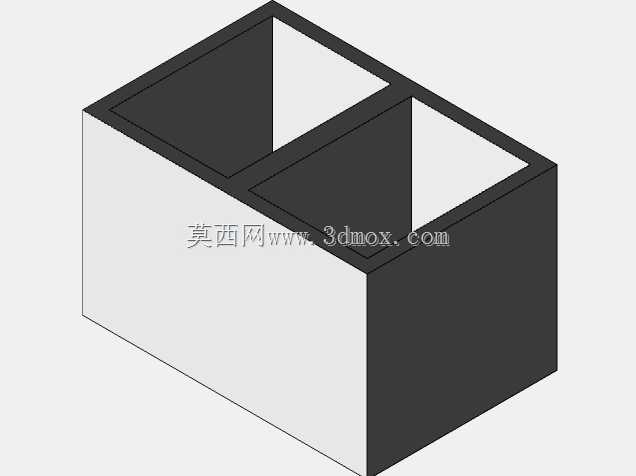

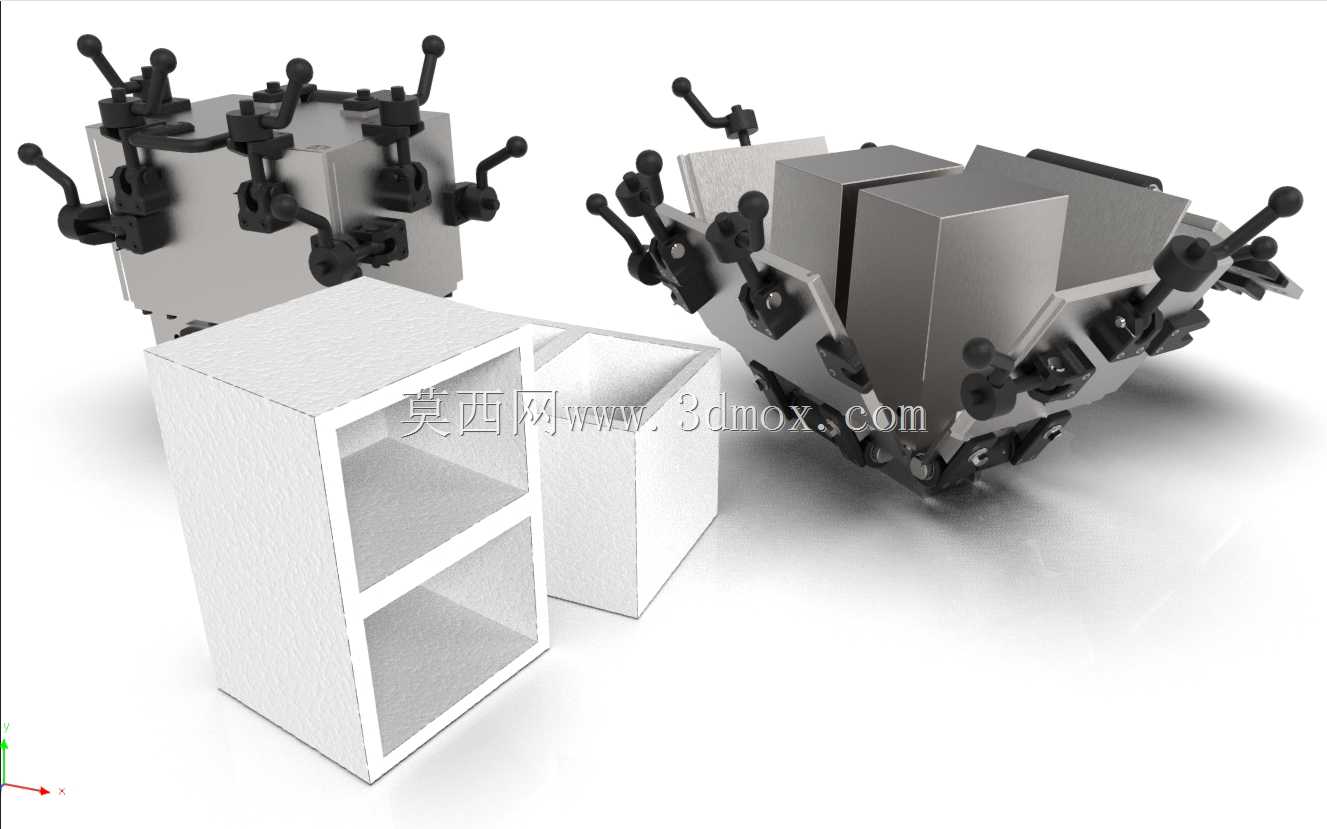

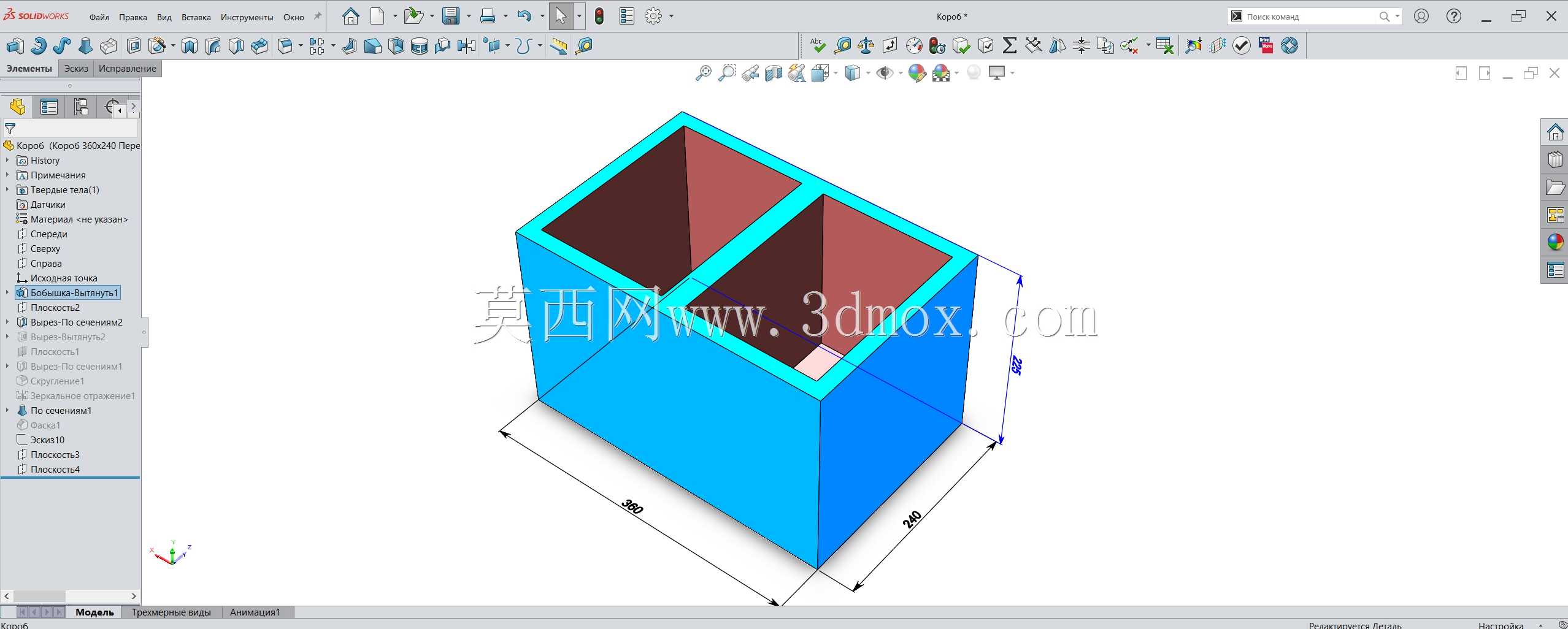

　　这套结构包含聚氨酯泡沫材质的恒温箱体、抽屉式泡沫盖，以及配套的多组快锁夹紧夹具，核心服务于小空间内的恒温存储、试样保温、低温物料临时中转这类场景，在实验室样品暂存、小型工业工件温控转运、冷链末端小批量物料存放环节都能适配。先看箱体部分，主体采用聚氨酯泡沫一体成型的分层格仓结构，这种材质本身导热系数极低，不需要额外添加保温夹层就能实现不错的隔温效果，分层设计可以把不同存储需求的物件分隔开，避免拿取时大面积暴露箱内空间造成温度流失，抽屉式的泡沫盖和箱体开口的配合面做了微过盈设计，盖合后能依靠泡沫本身的微弹性填充配合缝隙，减少冷热空气的对流交换，不需要额外加装密封胶条就能满足常规恒温存储的密封要求，也避免了胶条长期使用老化脱落的维护问题。

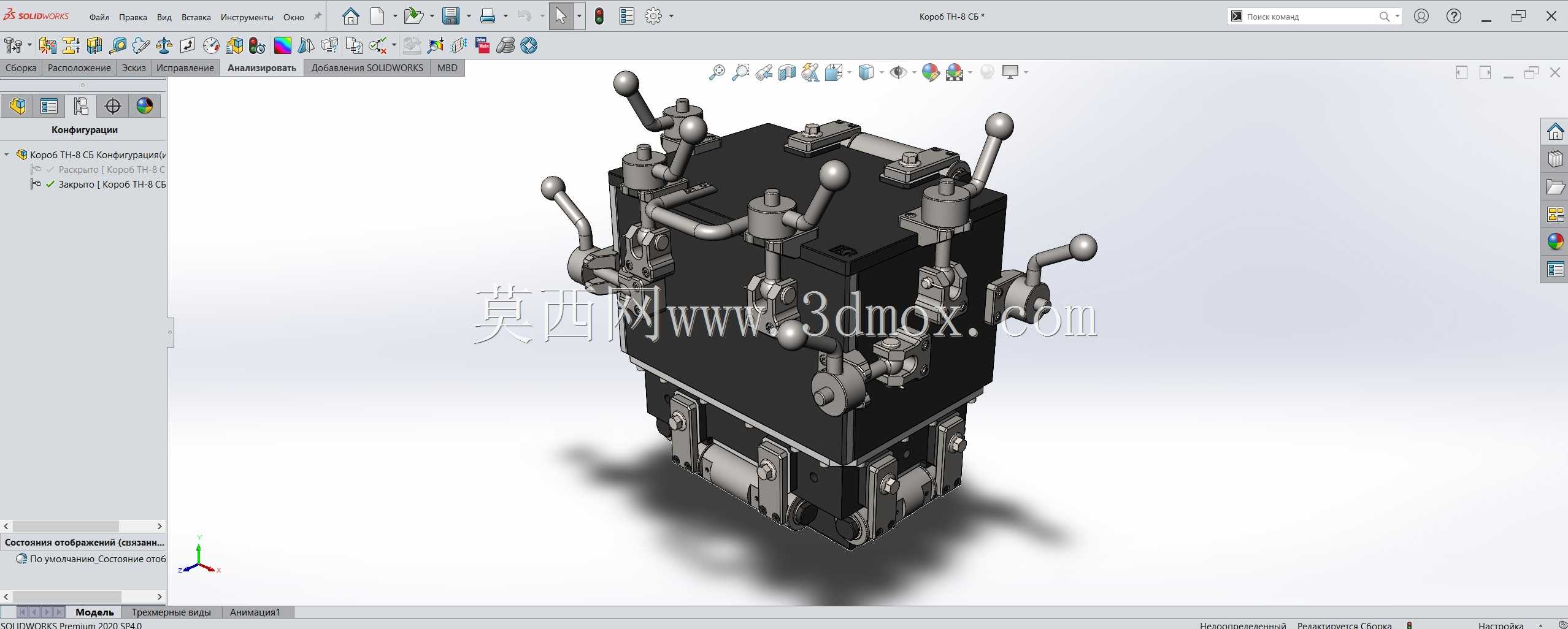

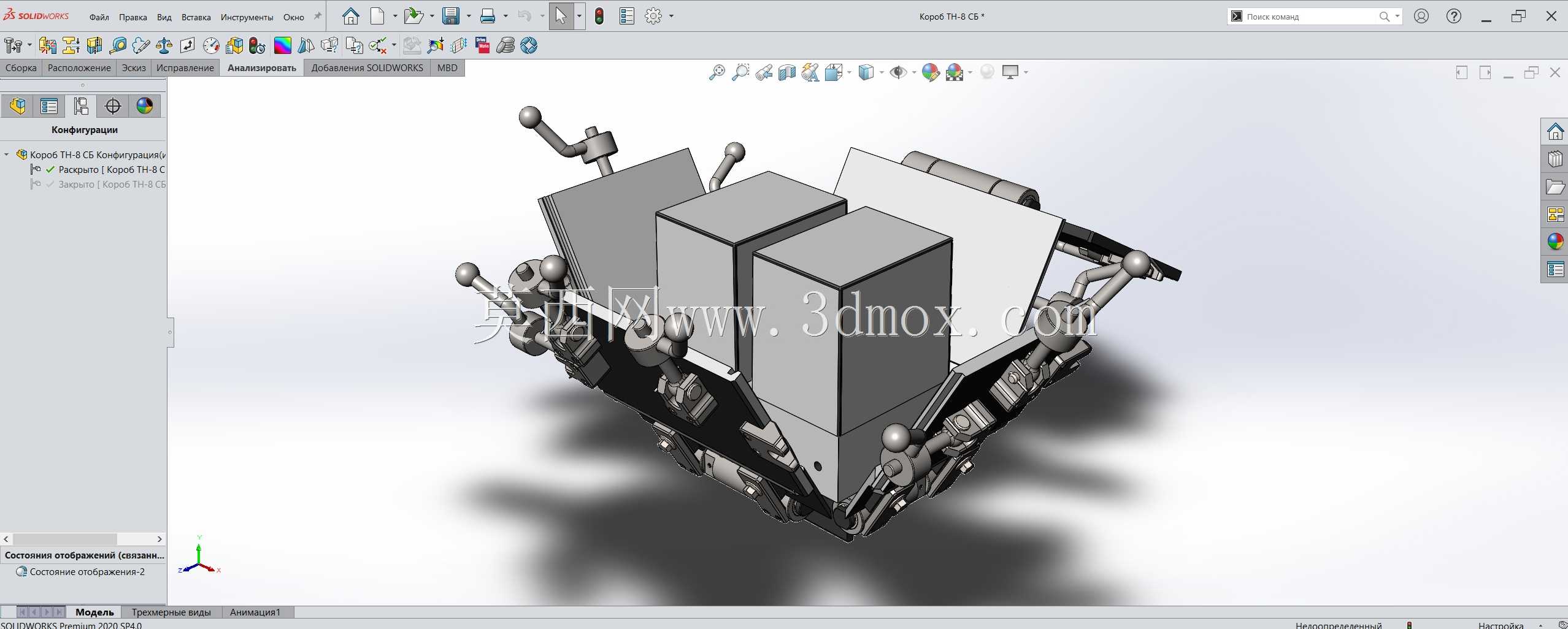

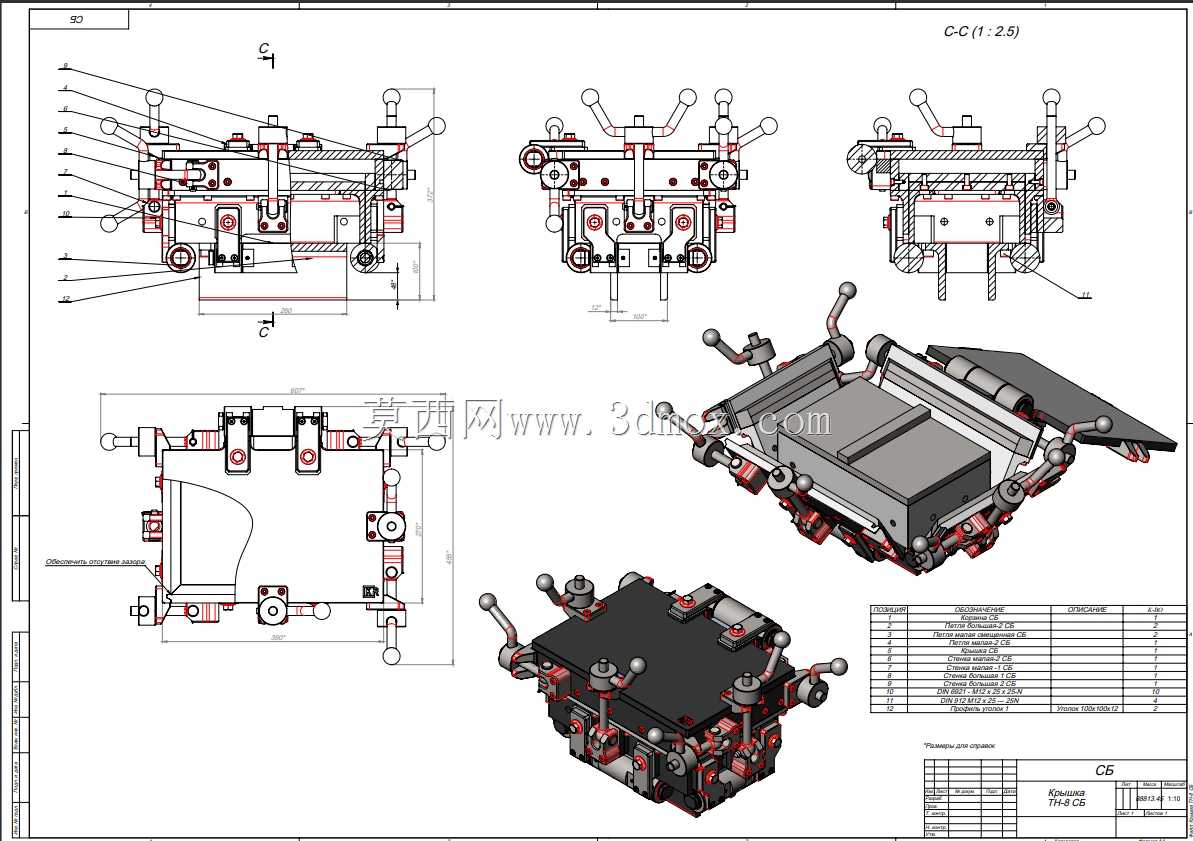

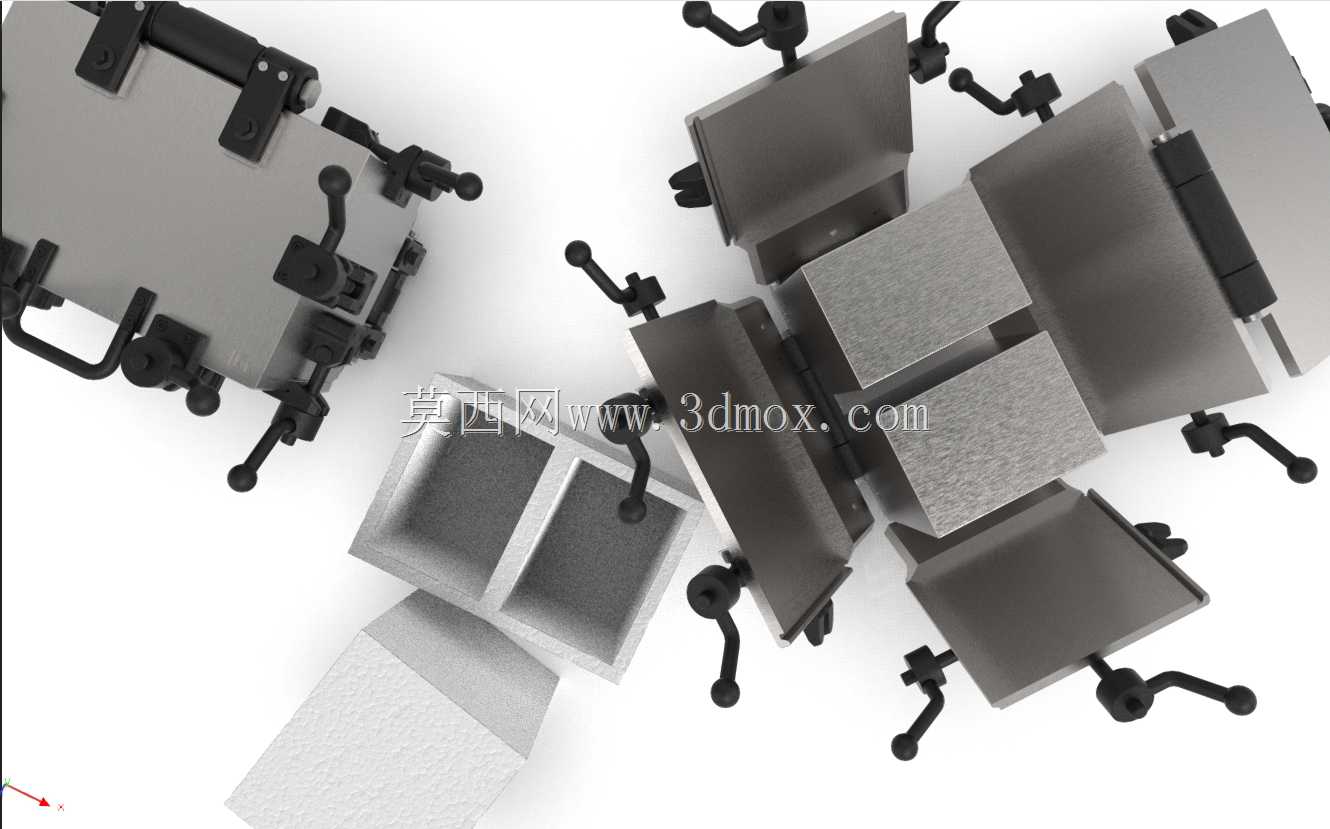

　　配套的快锁夹具是这套结构里很实用的部分，多组带操作手柄的偏心夹紧机构均匀分布在箱体的安装边框上，每个夹具的夹紧力都可以通过端部的调节螺母微调，操作时只需要扳动手柄到锁止位置就能完成箱盖的压紧，解锁时反向扳动即可，不需要借助额外工具，单人就能在几秒内完成箱盖的开合操作，相比传统的螺栓压紧、搭扣锁紧结构，这种分布式的快锁夹具能让箱盖四周的压紧力更均匀，不会出现局部压合不严导致的温度泄漏问题，也不会因为单点压紧力过大压损聚氨酯泡沫的箱体边缘。尺寸方面，泡沫盖的外形边界为360x240毫米，对应的箱体开口尺寸和盖体保持一致，箱体整体的外部轮廓在设计时预留了夹具的安装空间，整套结构安装时不需要额外做复杂的基座加工，

　　只需要把夹具通过底部的安装孔固定在配套的安装框架上即可，安装边界可以根据实际使用场景调整夹具的固定位置，既可以单独作为桌面式恒温存储单元使用，也可以多组拼接嵌入到大型的恒温试验设备、生产线的温控暂存工位里。设计这套结构的时候，首先考虑的是轻量化需求，聚氨酯泡沫本身密度很低，整套箱体加夹具的总重量远低于同容积的金属保温箱，搬运和工位调整都很方便，其次是维护成本，泡沫材质本身耐一定的酸碱腐蚀，日常使用中只需要擦拭表面即可，没有易损的电子元件或者密封件，长期使用的故障率很低。夹具部分的结构做了防呆设计，每个手柄的锁止位置都有明显的触感反馈，操作人员不需要刻意观察就能判断是否锁紧到位，避免因为锁合不到位导致箱内温度波动。另外，

　　箱体的格仓尺寸可以根据存储物件的大小灵活调整内部的分隔泡沫块，不需要重新开模制作整个箱体，适配性更强，比如存放小尺寸的试样时可以加装更多分隔板，存放大尺寸物件时可以取出部分分隔块拓展内部存储空间，这种模块化的设计思路能覆盖更多不同的使用需求，不用为不同的存储场景单独设计整套箱体结构。在实际工业应用中，这类结构常被用在生产线旁的工件冷却暂存、实验室的试剂恒温存放、冷链配送的末端周转单元，因为没有复杂的电控部件，它可以配合外置的半导体制冷片或者加热模块实现精准控温，也可以单独作为被动保温箱使用，搭配冰排或者蓄热块就能实现数小时的恒温效果，不需要外接电源，适合无供电的移动场景使用。夹具的夹紧行程做了冗余设计，即使泡沫盖因为长期使用出现轻微的压缩变形，也能通过调整夹具的锁紧位置保证持续的压紧力，延长整套结构的使用寿命，不会因为泡沫的轻微形变就出现密封失效的问题。
