手动药品瓶密封检测冲孔装置

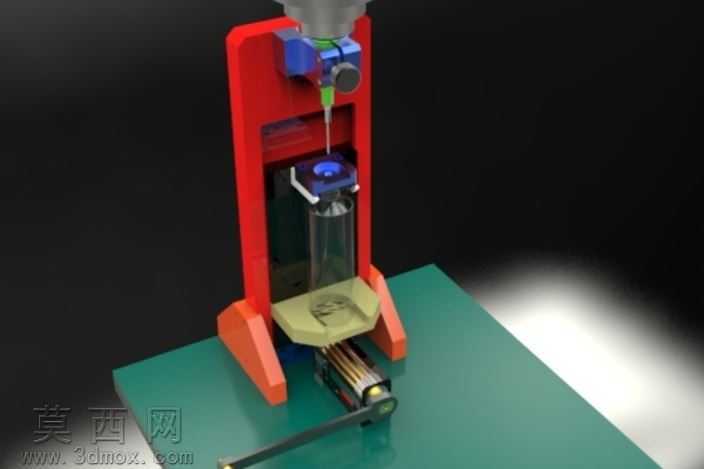

本作品为面向药品密封质量检测场景设计的手动冲孔检测装置，整体采用立式机架结构完成三维建模，建模过程中对各功能部件的装配关系做了严谨的运动干涉校验，确保手动操作时各机构动作顺畅无卡滞。模型渲染阶段针对不同部件的材质特性做了精细化的材质参数调试：立式支撑机架采用哑光红色烤漆金属材质，调整了材质的粗糙度与反射率参数还原工业漆面的厚重质感；底部操作平台采用哑光绿色防静电工作台面材质，还原质检工位的真实场景特征；冲孔执行组件采用亮面金属与工程塑料结合的材质搭配，冲针部位设置高反光金属材质突出加工件的精密属性，手动操作的摇杆部件做了防滑纹理的细节建模，还原真实操作件的握持触感。结构设计上采用凸轮传动的手动施力结构，操作者扳动侧方摇杆即可带动凸轮转动，将手动输入的扭矩转化为冲针的垂直往复冲孔动作，装置中部设置透明防护围挡，既可以观察冲孔作业的全过程，也能避免作业过程中碎屑飞溅，提升操作安全性；工件定位工位设置适配药品瓶的专用定位夹具，可将待检测的药品瓶精准固定在冲针正下方，确保冲孔位置精准，满足密封检测的取样要求。设计思路围绕小批量药品抽检的实际需求展开，摒弃复杂的动力结构，全手动驱动的形式无需外接电源气源，可灵活布置在质检实验室、生产线抽检工位等多种场景，整体结构紧凑，操作门槛低，维护简便，可满足皮尔斯药品瓶密封质量控制检查的使用需求，通过手动控制凸轮完成冲针对药品瓶的冲孔取样作业，为药品密封性能检测提供稳定可靠的试样制备支撑，建模过程中对各传动部件的配合公差做了模拟校验，保证手动操作时施力顺畅，冲针下行行程精准可控，既不会因行程不足无法完成冲孔取样，也不会因行程过大损坏装置定位结构，各部件的连接结构均采用快拆式设计思路，方便后期对冲针等易损耗部件进行更换维护。
