爪哇摩托前叉盖及转速表组件结构设计

　　这套组件对应复古款两轮摩托的前部覆盖与仪表显示单元，日常骑行场景下，前叉盖承担着隔绝前轮卷起的泥水、砂石直接冲击前叉减震套筒与转向立柱连接部位的作用，避免泥沙进入减震油封位置导致密封件过早磨损，同时也能规整前部走线，将刹车管线、转速表信号线收纳在覆盖件内侧，减少管线外露带来的老化剐蹭风险。转速表则是骑行过程中给驾驶员传递发动机实时转速信息的核心部件，帮助驾驶员判断换挡时机，匹配发动机最佳出力区间，避免低挡高转或者高挡低拖的工况损伤动力总成。

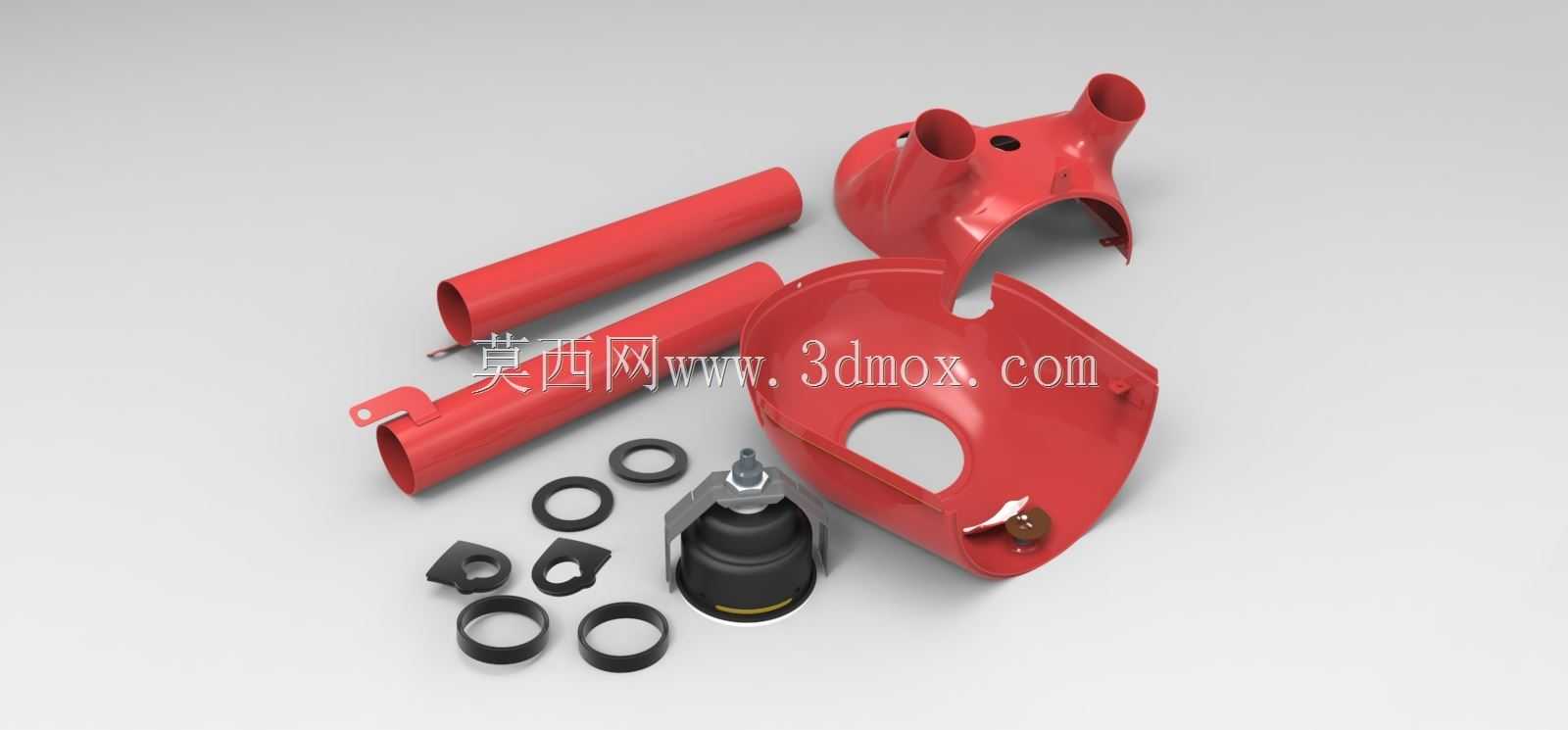

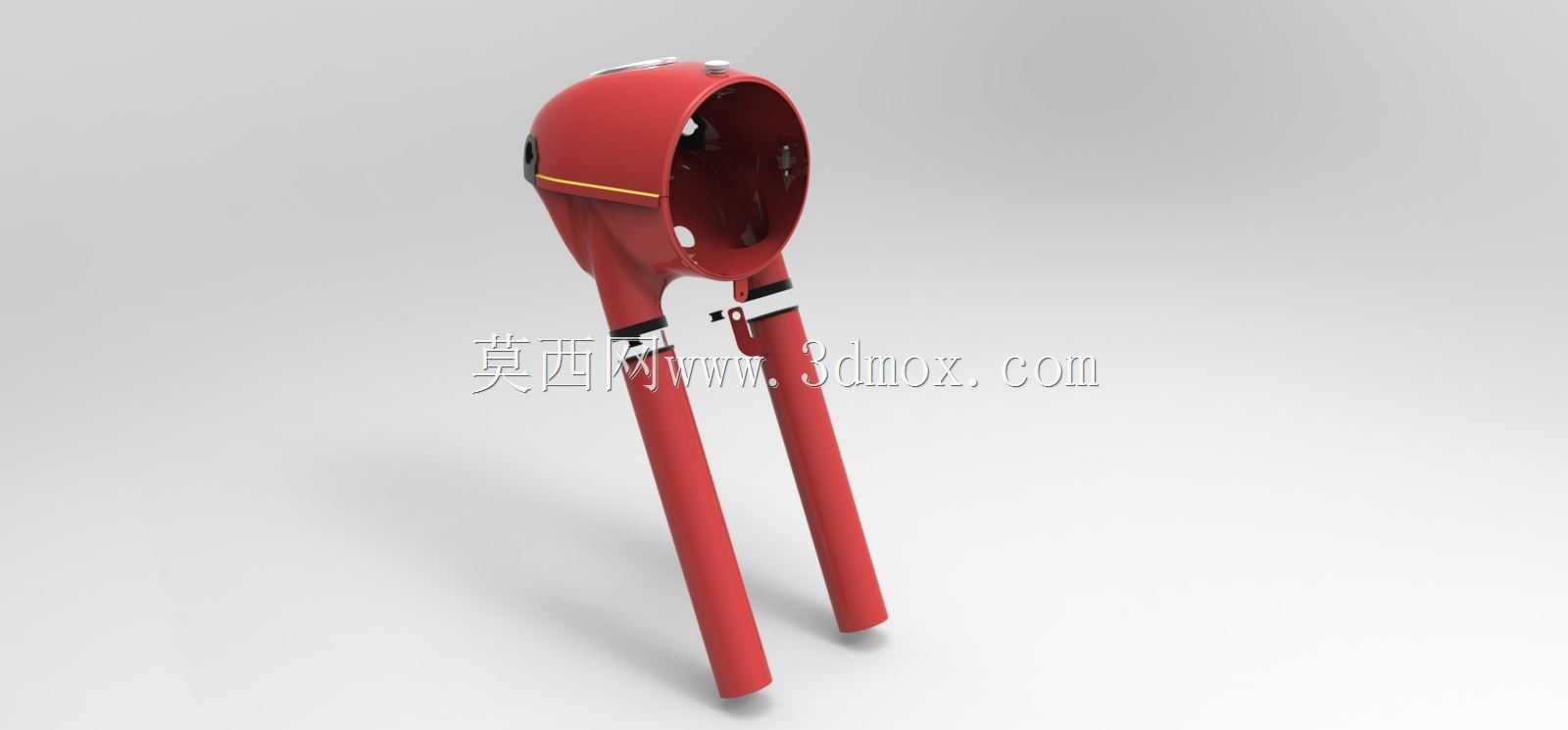

　　从结构设计逻辑来看，前叉盖采用分块式的造型设计，主覆盖件贴合前叉上三星连板的外轮廓曲面，边缘做了向内收的翻边结构，一方面提升覆盖件自身的结构刚度，避免骑行过程中受气流冲击产生共振异响，另一方面翻边可以引导水流顺着覆盖件边缘向下滴落，不会顺着接缝渗入内部安装位。配套的两个筒状护罩直接套在前叉减震的上套筒位置，和主覆盖件的对接处预留了2mm的装配间隙，既可以抵消制造过程中的尺寸公差，也能给减震上下动作留出足够的活动余量，不会出现减震压缩时护罩和主盖干涉卡滞的问题。

　　安装边界上，主覆盖件的固定点位对应前叉上连板的三个预留安装孔位，采用嵌入式的橡胶减震垫配合螺丝固定，避免发动机震动直接传递到覆盖件上导致螺丝松脱。筒状护罩则通过侧面的弹性卡扣卡在减震套筒的环形凹槽内，不需要额外打螺丝固定，日常拆卸维护减震油封的时候可以直接徒手取下，降低维保难度。转速表的安装位设置在主覆盖件的右上方预留的圆形沉台内，沉台深度刚好和转速表的壳体厚度匹配，安装后表盘表面和覆盖件外表面基本齐平，不会突出过多形成风阻，沉台周边预留了走线缺口，转速表的信号线可以顺着缺口直接走到车把内侧的主线束里，不需要额外在覆盖件上开孔走明线。

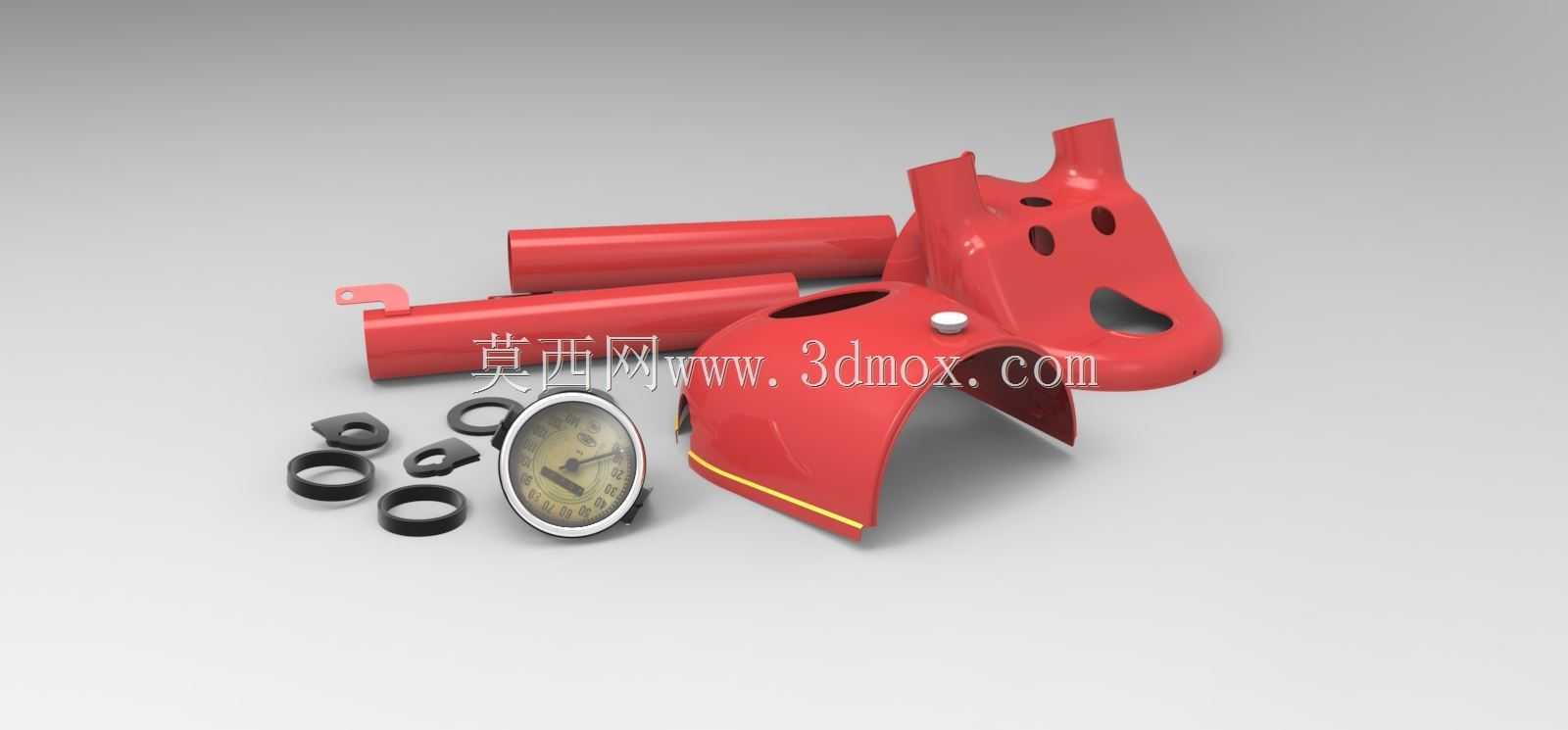

　　配套的几个橡胶密封胶圈分别对应不同的装配位置，较厚的几个胶圈套在筒状护罩和减震套筒的配合间隙处，填补两者之间的装配缝隙，阻挡细小的沙尘进入护罩内侧磨损减震套筒的镀铬表面；较薄的胶圈垫在转速表和沉台之间，一方面起到密封作用，避免雨水顺着表盘和沉台的缝隙渗入内部腐蚀线路，另一方面也能缓冲震动，避免转速表在长期震动下出现指针偏移的问题。整套组件的外形曲面完全匹配对应车型的前部流线，没有突出的棱角，既符合复古机车的圆润造型风格，也能减少骑行过程中的风阻，高速行驶时不会因为覆盖件造型问题产生额外的乱流影响骑行稳定性。

　　实际选型适配的时候，需要注意前叉盖的安装孔位间距必须和对应车型上连板的孔位完全一致，孔位偏差超过0.5mm就会出现安装错位，强行拧螺丝会导致覆盖件产生内应力，低温环境下容易出现开裂问题。筒状护罩的内径要比减震套筒外径大1.5mm左右，间隙过小会导致护罩和减震套筒产生摩擦，划伤减震镀铬层，间隙过大则会出现护罩晃动异响的问题。转速表的接口定义要和原车线路匹配，安装后要测试指针回零、转速对应精度，避免出现转速显示偏差导致驾驶员误判工况。这套结构没有采用复杂的一体化成型设计，分块结构的好处是单个部件损坏的时候可以单独更换，不需要整体更换整个前部覆盖件，降低后期的使用维护成本，同时分块结构的模具成型难度更低，生产过程中的良品率更高，适合小批量复古车型的配套生产需求。
