爪哇CZ基瓦卡边三轮摩托底盘车架结构

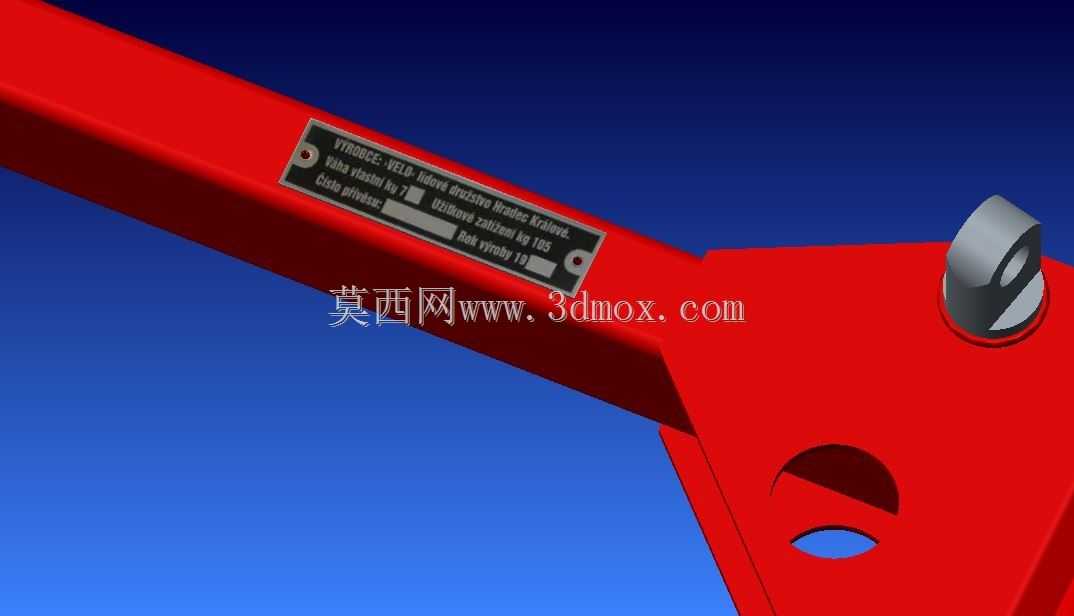

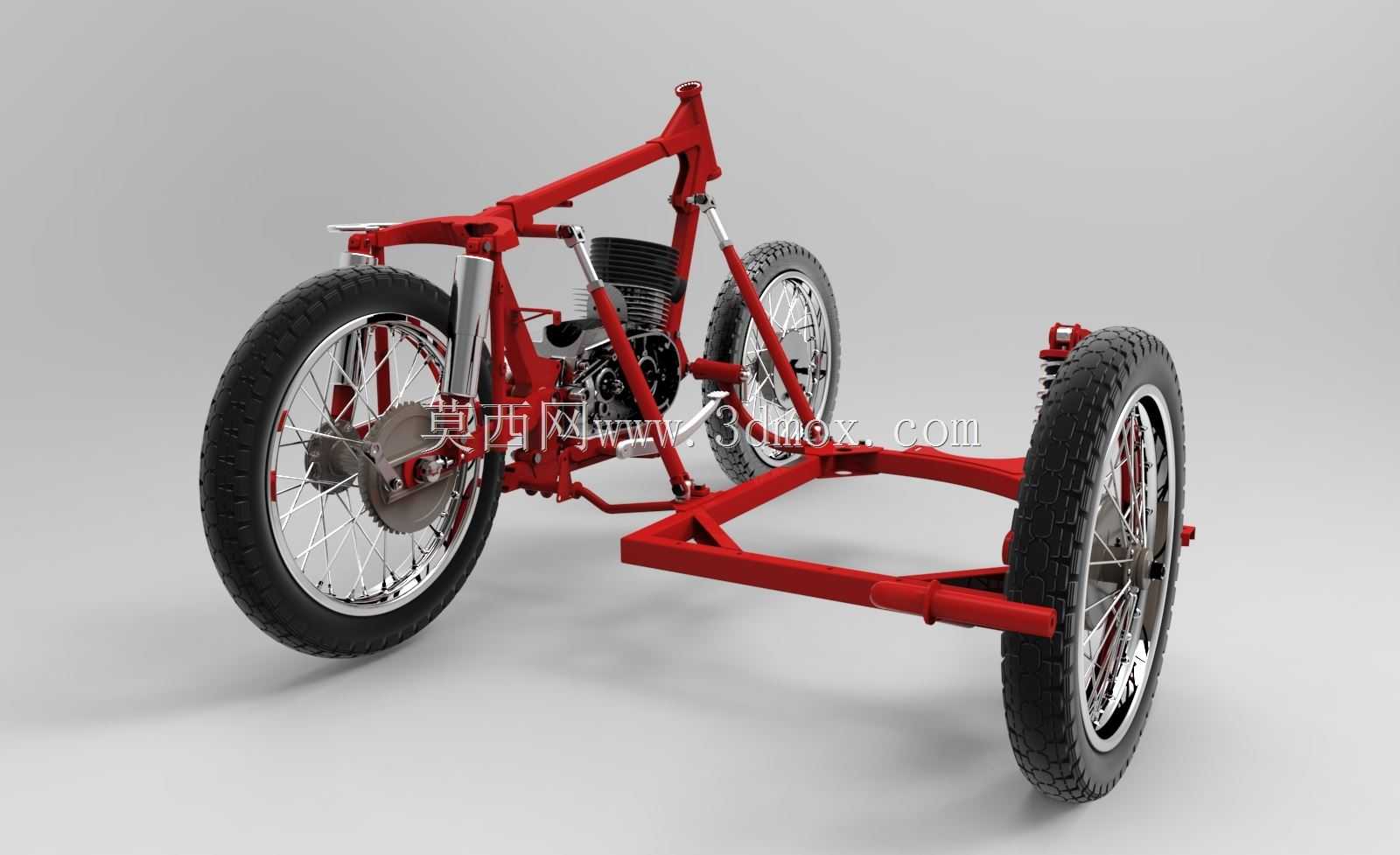

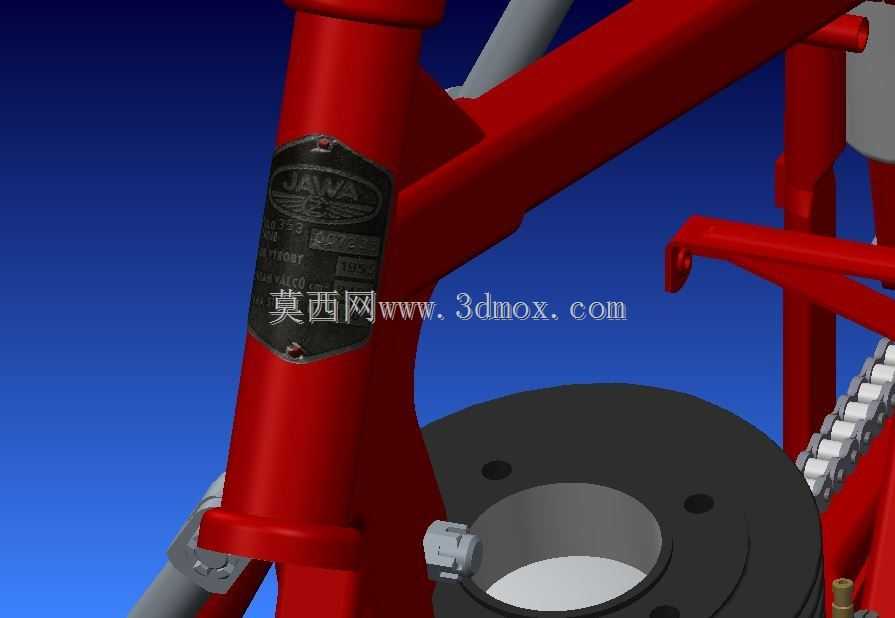

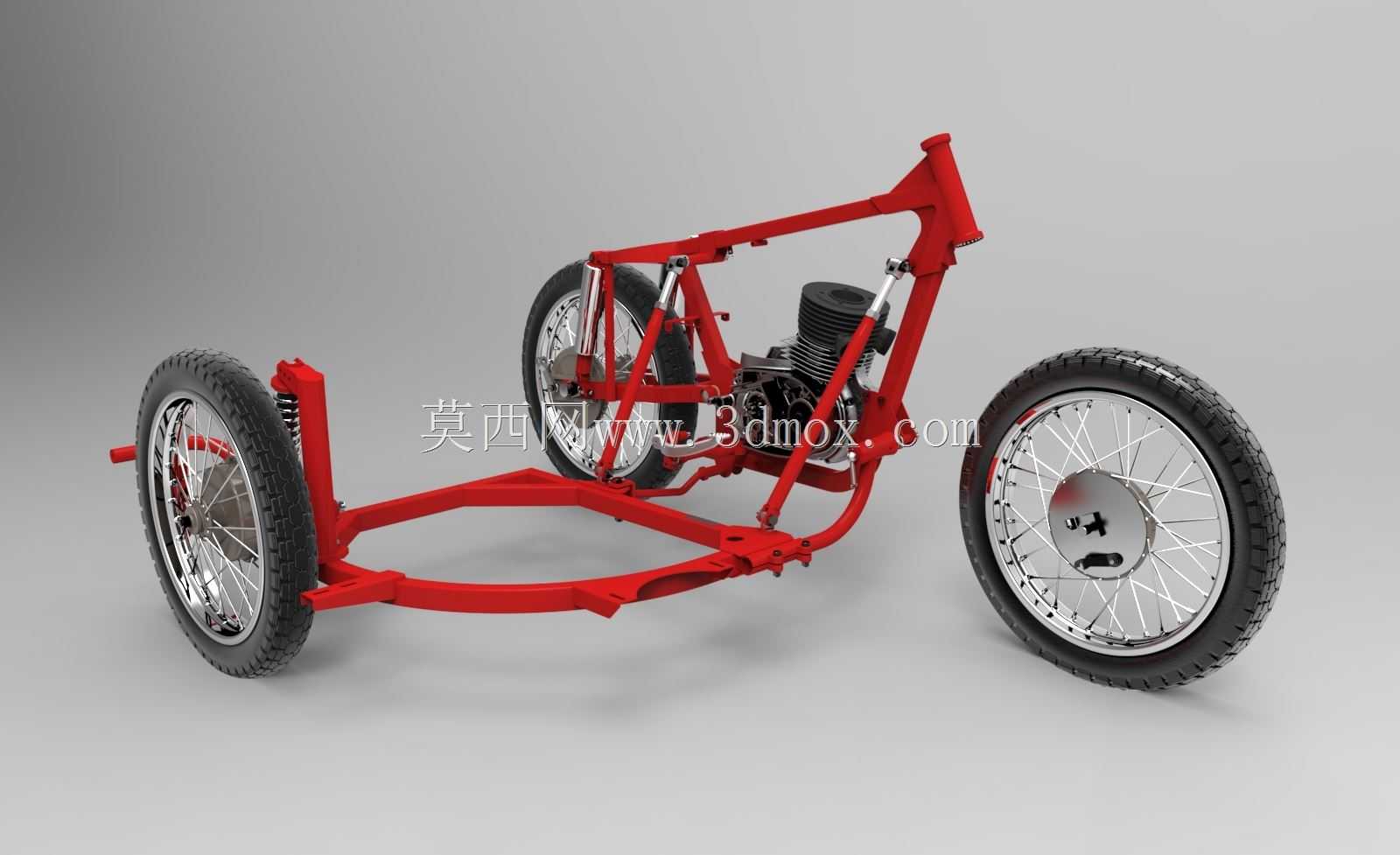

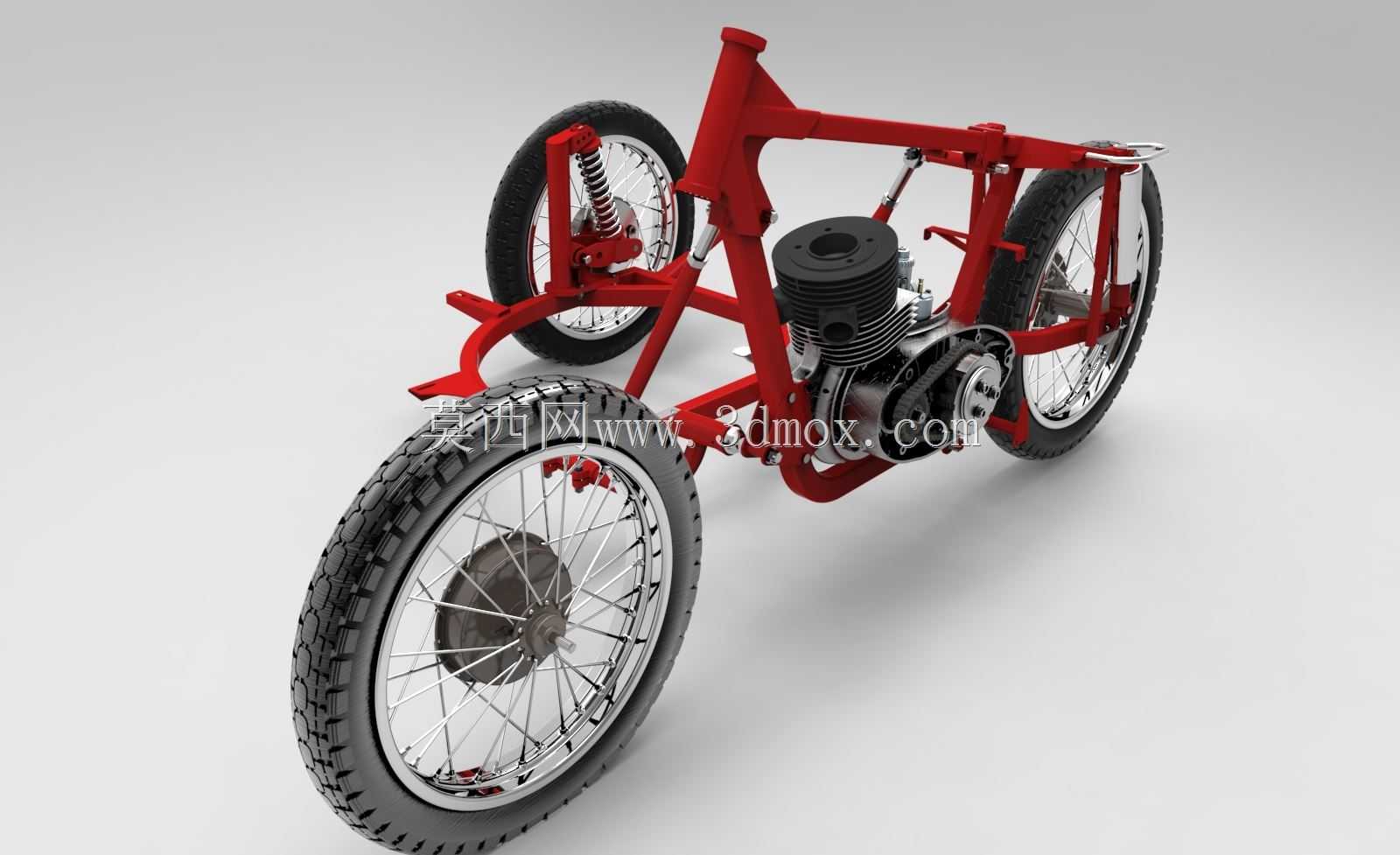

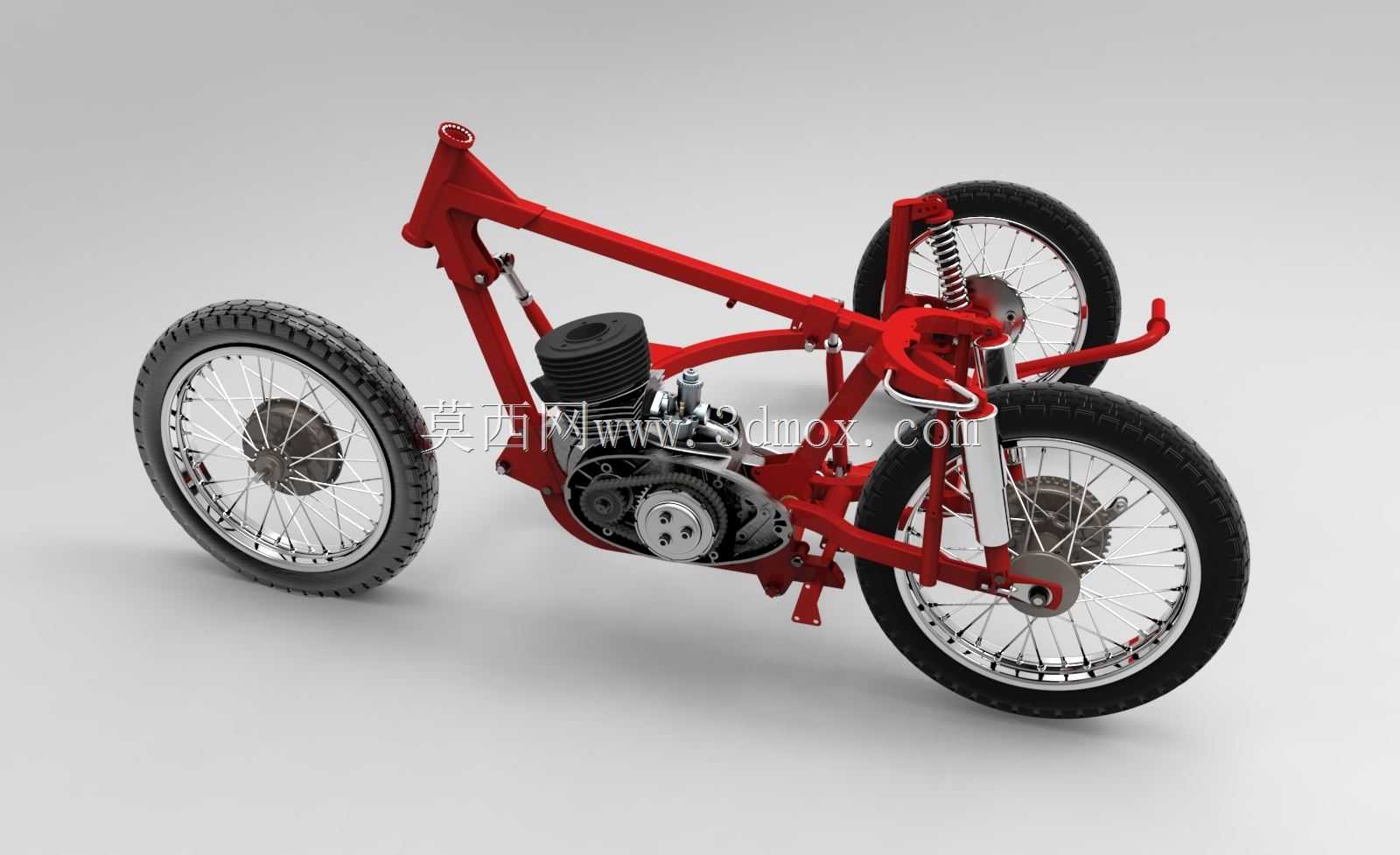

　　这套结构针对边三轮摩托的行驶特性做了针对性布局，区别于常规两轮摩托的单纵梁设计，主车架采用环抱式钢管焊接结构，前转向立管保留标准摩托的倾角设定，适配常规伸缩式前叉安装，立管上下端面预留轴承压装位，可直接匹配同系列车型的转向轴承组，无需额外加工转接座。主车架中段的发动机安装位做了多点位固定设计，前后悬置点的孔位间距适配单缸卧式发动机的安装尺寸，悬置点处焊接加厚安装片，预留螺栓过孔与防松垫片安装空间，可抵消单缸发动机运转时产生的往复振动，避免车架焊缝长期受交变载荷出现开裂。主车架向后延伸的部分直接连接边轮连接梁，连接梁采用矩形截面钢管弯折成型，与主车架的连接位置做了三角加强筋焊接，边轮安装位设置独立的减震器固定座，减震器上下安装点的间距匹配常规摩托后减震的行程参数，边轮轴的安装座开有标准槽型孔，可调整链条张紧度，适配不同规格的后传动链轮。

　　从实际使用场景来看，这类边三轮结构多用于非铺装路面的短途通勤与休闲骑行，车架的离地间隙设定兼顾了通过性与行驶稳定性，主车架的重心位置经过布局优化，发动机安装位尽量靠近整车纵向中心，边轮的轮距设定避免过宽导致的转向笨重，也不会因为轮距过窄在转向时出现侧翻风险。前轮回转半径的设定保留了两轮摩托的转向灵活性，边轮的前束参数在结构设计时就做了预设，安装后轮组无需额外做复杂定位调整，即可保证直线行驶时边轮不会出现偏磨。车架的钢管壁厚选择兼顾了强度与轻量化，主受力梁采用壁厚3.5mm的无缝钢管，辅助支撑梁采用壁厚2.5mm的钢管，在保证颠簸路面抗冲击能力的同时，不会过多增加整车整备质量。

　　轮组安装位的设计完全兼容常规摩托的辐条轮组，前轮轴、后轮轴与边轮轴的直径统一，可实现轮组的通用互换，降低备件储备难度。制动系统的安装位在前叉与后平叉、边轮支架上都做了预留，可适配碟刹制动卡钳的安装，卡钳安装座的位置经过校准，保证制动盘与卡钳的间隙均匀，不会出现制动拖滞的问题。车架上的线束走向预留了固定卡扣的焊接点，可将整车线束沿钢管内侧布置，避免越野骑行时线束被树枝剐蹭，也能减少雨水对线束接头的侵蚀。燃油箱的安装位在主车架上管位置，安装点的高度差保证燃油可依靠重力流向发动机化油器，无需额外加装燃油泵。座椅安装位的高度符合人体工程学设定，骑手脚部放置空间不会与发动机突出部件产生干涉，边斗的连接位在车架侧面预留了安装孔，可直接加装边斗座椅与储物箱体，满足载人载物的使用需求。

　　在结构设计的校核过程中，针对边三轮常见的侧倾受力工况做了模拟，主车架与边梁连接的位置是应力集中区域，除了焊接三角加强筋外，还在连接位置内部增加了衬管，提升焊缝处的抗扭能力。前叉的行程设定匹配非铺装路面的颠簸冲击，减震器的弹簧刚度选择兼顾了单人骑行与载人载物时的支撑性，不会因为负载增加出现减震打底的情况。车架的后段预留了后挡泥板、尾灯的安装孔位，所有安装孔位的位置度公差控制在0.2mm以内，保证外观件安装后缝隙均匀，不会出现错位问题。整车的焊接工艺采用气体保护焊，所有焊缝都做了打磨处理，避免应力集中，焊接完成后整体做抛丸除锈处理，可提升后续涂装的附着力，延长车架的使用寿命。
