道路运输拖车侧转向LED标志灯结构

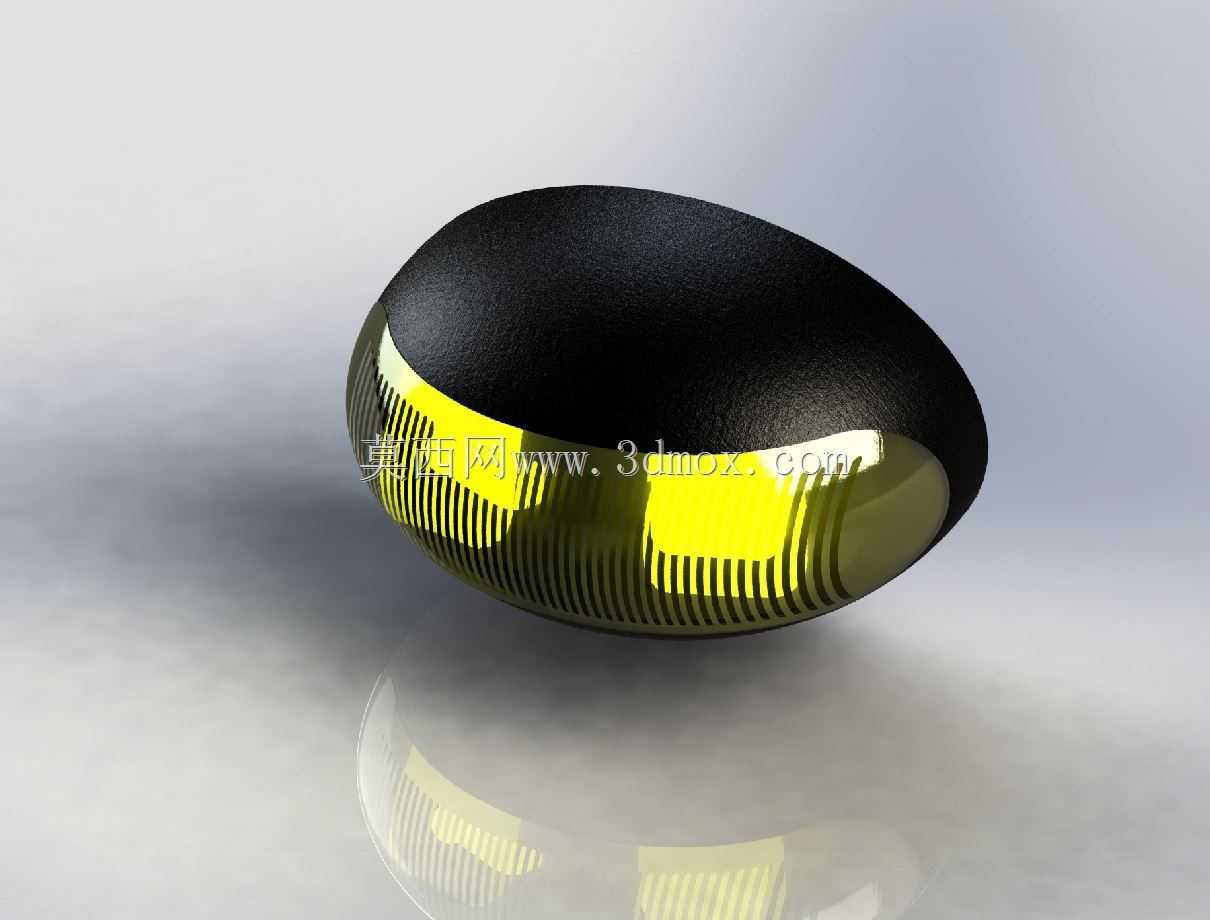

　　这类侧装指示灯具主要适配道路运输拖挂车辆的侧围安装场景，覆盖货运半挂、全挂拖车以及工程作业拖挂设备的侧面标识需求，在车辆变道、转弯、夜间停靠以及低能见度天气行驶过程中，为侧方相邻车道车辆、非机动车以及行人提供明确的车辆轮廓提示与转向动作预警，弥补车辆前后端主转向灯在侧方视角的可视盲区，降低拖挂车辆因车身长度大、侧方可视范围不足引发的剐蹭、碰撞风险。灯具整体采用椭球流线型外壳结构，外壳上半部分为哑光黑色耐候材质，曲面弧度经过多轮风阻仿真优化，匹配拖挂车辆高速行驶时的侧方气流走向，减少行车过程中的风噪与气流积尘附着，下半部分为带格栅纹理的丙烯透光罩，内部LED光源的光线经过格栅结构的匀化处理后，不会形成局部强光眩目，

　　同时能保证大角度范围内的光线均匀扩散，侧方可视角度可覆盖水平方向180度范围，满足不同侧方距离、不同高度位置的观察需求。电路设计层面采用宽电压适配架构，可兼容8-28V直流供电范围，能够匹配不同规格拖挂车辆的车载供电系统，无需额外加装电压转换模块，降低安装接线的复杂度，同时内置过流、反接保护电路，避免车辆供电系统电压波动、接线错误导致的光源烧毁问题，功率参数匹配车载供电负载上限，12V供电工况下功率0.4W，24V供电工况下功率0.8W，长时间工作不会出现外壳过热、光衰过快的问题。安装边界设计上，灯具背部预留标准化的螺栓安装孔位，孔位间距匹配现有拖挂车辆侧围灯具的通用安装尺寸，可直接替换同规格的传统卤素侧标志灯，

　　无需对车身安装位进行二次打孔改造，灯具整体厚度控制在合理范围，安装后突出车身侧面的距离不超过车身外廓的安全限值，不会在车辆行驶过程中剐蹭到路旁障碍物，外壳与透光罩的衔接处采用一体化密封结构，防护等级满足户外车载使用要求，可抵御高压水枪冲洗、雨水浸泡、道路扬尘侵蚀以及高低温环境交变的影响，在-40℃到85℃的环境温度范围内均可正常工作，不会出现外壳开裂、透光罩发黄、密封失效进水的问题。光学设计层面，丙烯材质的透光罩经过表面硬化处理，耐刮擦性能优于普通塑料材质，长期暴露在户外紫外线环境下也不会出现透光率大幅下降的问题，内部LED光源采用阵列式排布，点亮时光线均匀铺满整个透光区域，无明显暗区或亮斑，即使在强光直射的白天，

　　也能保证足够的可视距离，夜间点亮时不会对侧方车辆驾驶员造成眩目干扰，符合道路车辆外部照明和光信号装置的相关性能要求。结构细节上，外壳的黑色哑光表层采用耐候涂层处理，可抵御道路除冰盐、燃油、润滑油等常见车载污染物的腐蚀，长期使用不会出现表层脱落、变色的问题，透光罩内侧的格栅纹理为一体化注塑成型，无需额外加装匀光板，减少装配零件数量，降低整体结构的故障点，灯具内部的光源板与壳体之间采用导热胶贴合，可将LED工作时产生的热量快速传导到外壳上散出，延长光源的使用寿命。在实际选型匹配过程中，需要根据拖挂车辆的侧围安装位空间、供电系统电压等级确定具体的安装数量与接线方式，通常长度超过6米的拖挂车辆需要在侧围等间距安装多组该类灯具，保证侧方轮廓的连续可视，接线时需要将灯具的供电线路与车辆的转向信号线路、示廓信号线路对应连接，实现转向时同步闪烁、正常行驶时常亮的功能，部分特殊作业场景的拖挂车辆还可根据需求将灯具接入危险报警闪光灯线路，在车辆临时停靠或故障时实现同步闪烁警示。建模过程中需要重点把控椭球外壳的曲面顺滑度，保证透光罩与外壳的配合间隙均匀一致，安装孔位的位置精度需要控制在±0.2mm以内，避免实际安装时出现孔位错位无法装配的问题，同时需要预留内部电路板、光源板的安装空间，保证内部元器件的装配间隙符合电气安全要求，密封结构的配合尺寸需要经过公差校核，保证批量生产时的密封一致性。
