薄型LED拖车停车尾灯与方向指示灯结构

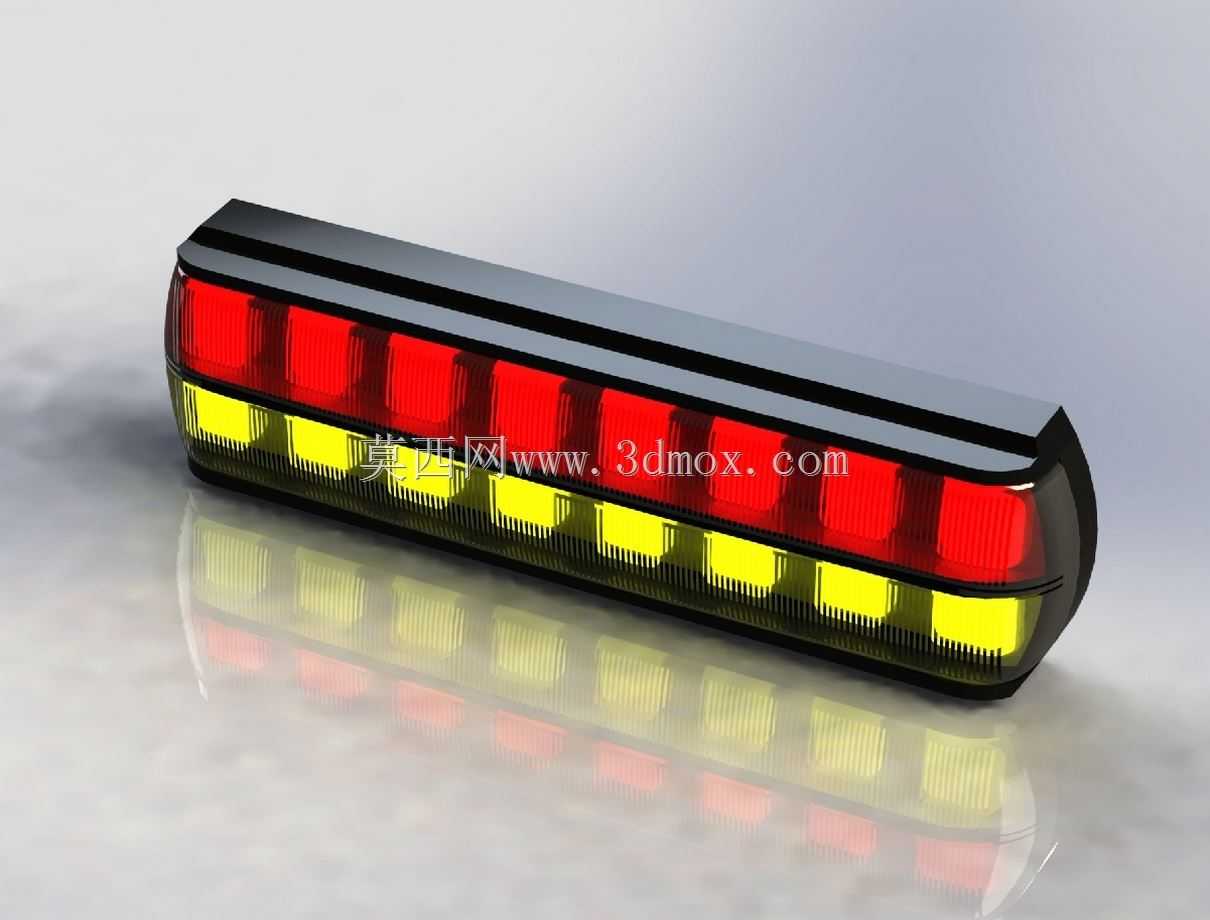

　　在道路运输挂车、拖挂类作业设备的照明信号系统设计中，后组合灯的选型与结构适配一直是整车电气布置环节需要重点考量的部分，这类灯具需要同时满足停车警示、尾部示廓、转向指示三类核心信号输出需求，还要适配挂车类设备长期户外作业的振动、温变、泥水侵蚀等复杂工况。本次拆解的这款薄型LED组合信号灯具，采用分层灯组排布结构，上层红色灯珠阵列对应停车、尾灯功能，下层黄色灯珠阵列对应转向指示功能，整灯采用长条形低剖面设计，相较于传统圆形分体式尾灯，能够大幅降低安装后突出车体的尺寸，减少挂车在狭窄场地调头、装卸货时灯具被剐蹭损坏的概率。

　　从实际应用场景来看，这类灯具广泛适配全挂、半挂货运拖车，以及工程作业类拖挂设备、农用拖挂机具的尾部信号系统，在道路行驶过程中，尾灯功能常亮为后车提供车辆宽度参考，停车时红色灯组高亮输出警示后车保持安全距离，转向时对应侧黄色灯组按规定频率闪烁，传递车辆变道、转向的行驶意图。整灯的安装方式为表面贴装式，安装面做了平整化处理，不需要在车体钣金上开设大尺寸嵌入式开孔，仅需对应安装孔位预留固定螺栓过孔即可完成装配，对于后期改装、旧车灯具替换的场景适配性极强，不需要对原有车体结构做额外切割修改。

　　设计层面，整灯的灯壳采用耐候性工程塑料一体注塑成型，灯珠与外灯罩之间做了分层密封结构，能够阻挡道路行驶过程中飞溅的泥水、扬尘进入灯体内部，避免电路部分出现短路腐蚀问题。灯具尾部预留0.5米长度的硬接线缆，线缆外层采用耐油耐老化的橡胶护套，接线端做了线序区分，安装时直接对应车辆尾部的信号线束接线即可，不需要额外做延长线转接，减少线路接点带来的故障隐患。电路部分内置宽电压适配模块，能够覆盖10-30V的直流电压区间，既可以适配12V供电的轻型拖挂设备，也能适配24V供电的重型货运挂车，不需要根据车型电压单独选型，大幅降低备件储备的品类压力。

　　从安装边界尺寸来看，整灯的长度方向适配多数挂车尾部横梁的安装宽度，厚度方向控制在较低尺寸范围内，安装后不会超出车辆尾部的防撞梁外廓，灯体两端做了圆弧过渡处理，没有尖锐棱角，既可以降低风阻，也能避免人员在车辆尾部操作时被磕碰划伤。灯珠排布采用等间距阵列布局，发光面均匀无暗区，相较于传统灯泡式尾灯，LED光源的响应速度更快，点亮延迟更低，能够给后车驾驶员留出更充足的反应时间，同时LED的使用寿命更长，抗振动性能更好，在挂车长期行驶的颠簸工况下，不会出现灯丝震断的失效问题，大幅降低灯具的后期维护更换频率。

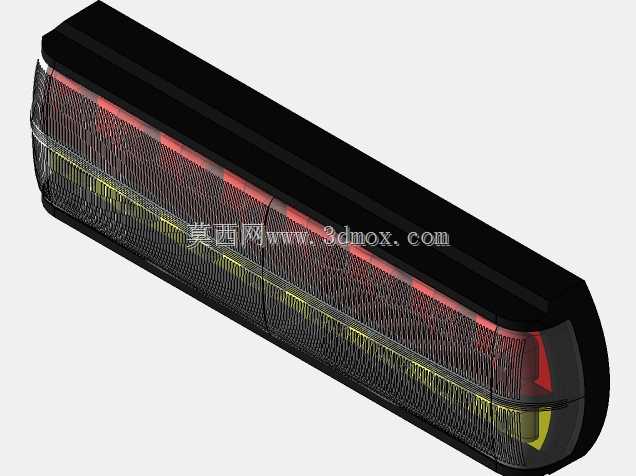

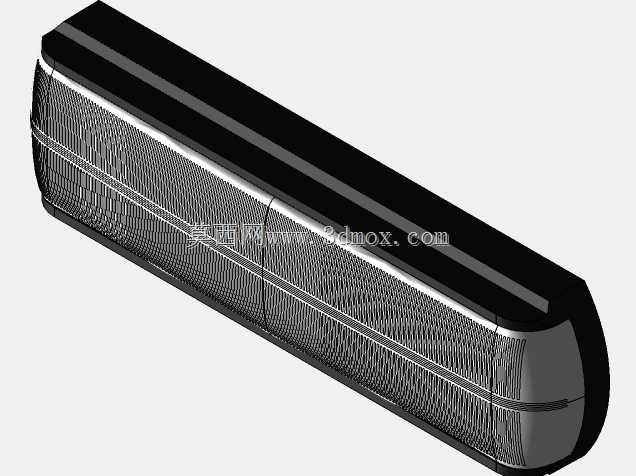

　　在结构建模过程中，需要重点还原灯体的安装孔位坐标、灯壳的曲面弧度、灯珠排布的层间间距，以及接线端的出线位置，确保模型导入整车装配环境后，能够直接匹配尾部钣金的安装点位，不会出现与周边防撞结构、牌照安装位、后保险杠部件的干涉问题。同时要还原灯罩的透光材质属性、灯壳的表面磨砂质感，在做整车渲染验证时，能够直观呈现灯具装车后的实际视觉效果，为整车尾部的外观方案评审提供准确的参考依据。对于做拖挂设备电气系统设计的工程师而言，这类准确的三维模型能够直接用于布线走向规划，提前计算线缆长度余量，避免实车装配时出现线缆长度不足、走线与运动部件干涉的问题。
