50mm规格螺栓固定式拖车主销连接结构

　　在道路货运挂车、专用作业拖车的牵引连接系统中，主销是承担整车牵引载荷、传递行驶方向力矩的核心受力部件，本次呈现的50mm规格螺栓固定式主销结构，是当前半挂拖车、工业场内转运拖车领域应用占比较高的连接方案，区别于焊接式主销的不可拆卸特性，螺栓固定的结构形式大幅降低了后期运维更换的成本与作业难度。从实际工况适配角度看，50mm直径的主销尺寸，匹配主流50号牵引座的接口标准，可适配总质量30-60吨级的货运挂车、工程转运拖车的牵引需求，日常行驶过程中，主销柱体需要承受起步、制动时的纵向冲击载荷，转弯工况下的横向剪切载荷，以及非铺装路面行驶时的交变扭转载荷，因此整个连接结构的强度冗余设计是建模阶段的核心考量点。整个结构的核心由主销本体、

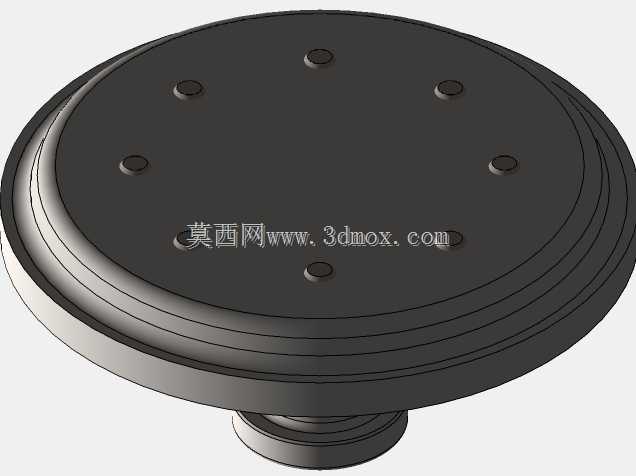

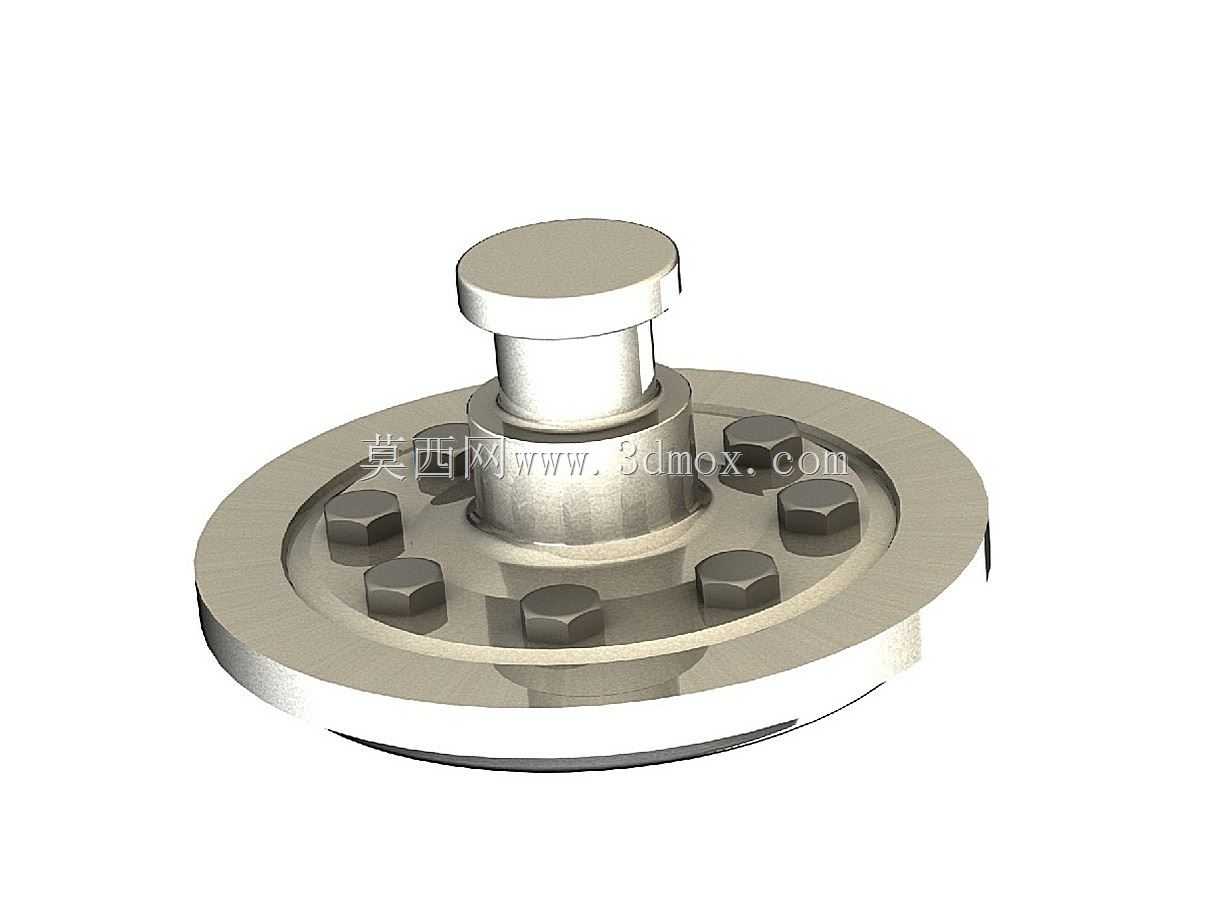

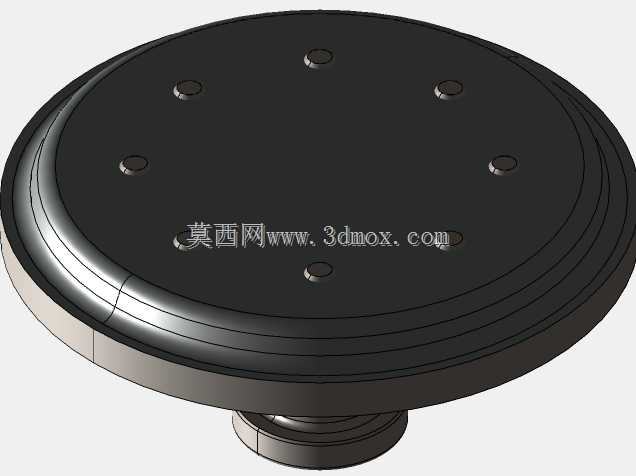

　　带安装孔的连接法兰、六角紧固螺栓三个部分组成，主销柱体采用变径设计，顶部的圆盘凸台用于卡入牵引座的锁止机构，避免行驶过程中主销从牵引座脱出，中部的柱体为主要受力段，表面粗糙度要求控制在Ra1.6以内，减少与牵引座耐磨衬套的异常磨损，下部与连接法兰采用一体式加工成型，保证根部的结构强度，避免应力集中导致的断裂风险。连接法兰为圆盘式结构，沿法兰圆周均匀布置6个螺栓安装孔，孔位的位置度公差控制在0.1mm以内，保证与拖车车架上的安装板完全对位，避免螺栓安装时出现偏载剪切；法兰与主销衔接的根部做了R3的圆角过渡处理，通过有限元应力分析验证，该圆角可将根部应力集中系数降低40%以上，有效应对交变载荷下的疲劳失效问题。

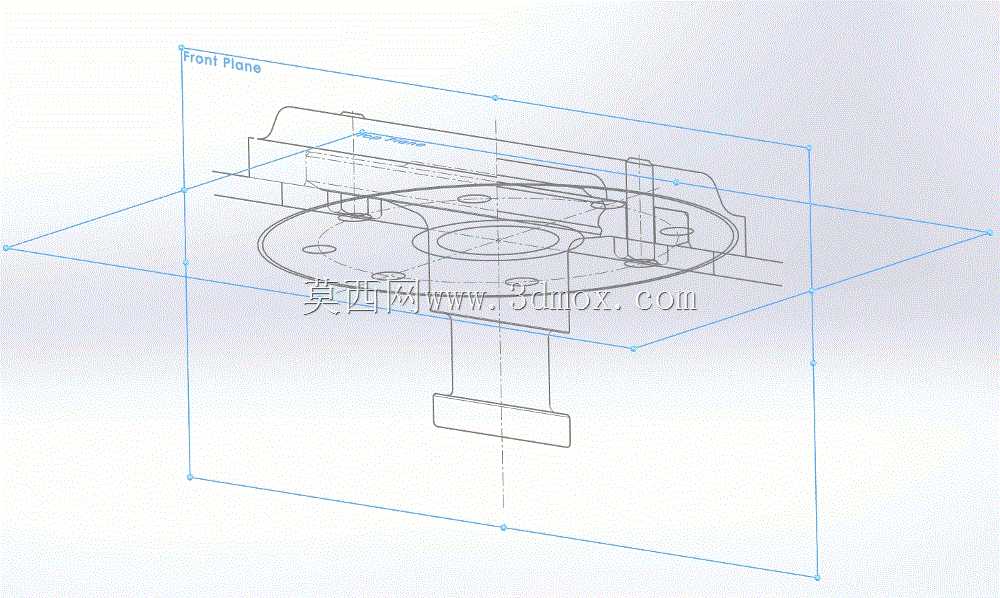

　　配套的六角头螺栓为高强度等级紧固件，沿法兰周向均匀排布的设计，可将主销承受的载荷均匀分散到车架安装板的整个接触面上，避免局部应力过大导致的法兰变形；建模过程中，螺栓与法兰安装孔之间预留了0.2mm的装配间隙，满足实际装配时的公差适配需求，同时螺栓头与法兰接触面做了沉台限位设计，避免螺栓拧紧过程中出现跟转问题。从安装边界来看，整个主销组件装配完成后，主销柱体突出法兰安装面的高度为90mm，完全符合牵引座的啮合深度要求，法兰外径为220mm，可适配车架上安装面宽度不小于240mm的安装区域，6个螺栓的孔位分布圆直径为180mm，安装时只需在车架安装板对应位置加工匹配的通孔，即可完成组件的固定，无需额外焊接作业，

　　既可以在新车生产线上完成装配，也可以在维修站点对磨损超标的旧主销进行快速更换。在实际应用场景中，该结构除了常规公路货运半挂车之外，还可适配机场行李牵引拖车、厂区重型物料转运拖车、工程设备短途运输拖板等多种场景，相比焊接式主销，螺栓固定结构在主销磨损到极限尺寸后，无需切割焊接作业，仅需拆卸6颗固定螺栓即可更换新主销，单人次维修作业时间可缩短至30分钟以内，大幅降低车辆停运时间。建模阶段对所有配合面的尺寸公差做了匹配设定，法兰与车架安装板的接触面平面度要求控制在0.05mm以内，保证装配后法兰面完全贴合，避免出现局部间隙导致的螺栓松动问题；主销柱体的圆柱度公差控制在0.02mm以内，保证与牵引座锁止机构的配合间隙均匀，减少行驶过程中的异常冲击与异响。针对不同使用场景的载荷差异，该结构还可通过调整螺栓的强度等级、法兰厚度来适配更高的载荷需求，比如用于矿山转运的重型拖车，可将法兰厚度从常规的16mm提升至20mm，螺栓强度等级从8.8级提升至10.9级，即可满足总质量80吨级的牵引需求，结构的拓展适配性较强。
